沪科版九年级下册第25章 投影与视图综合与测试当堂检测题

这是一份沪科版九年级下册第25章 投影与视图综合与测试当堂检测题，共19页。试卷主要包含了如图所示的几何体，它的左视图是，如图所示的几何体，其左视图是．，如图，几何体的左视图是，分别从正面等内容，欢迎下载使用。

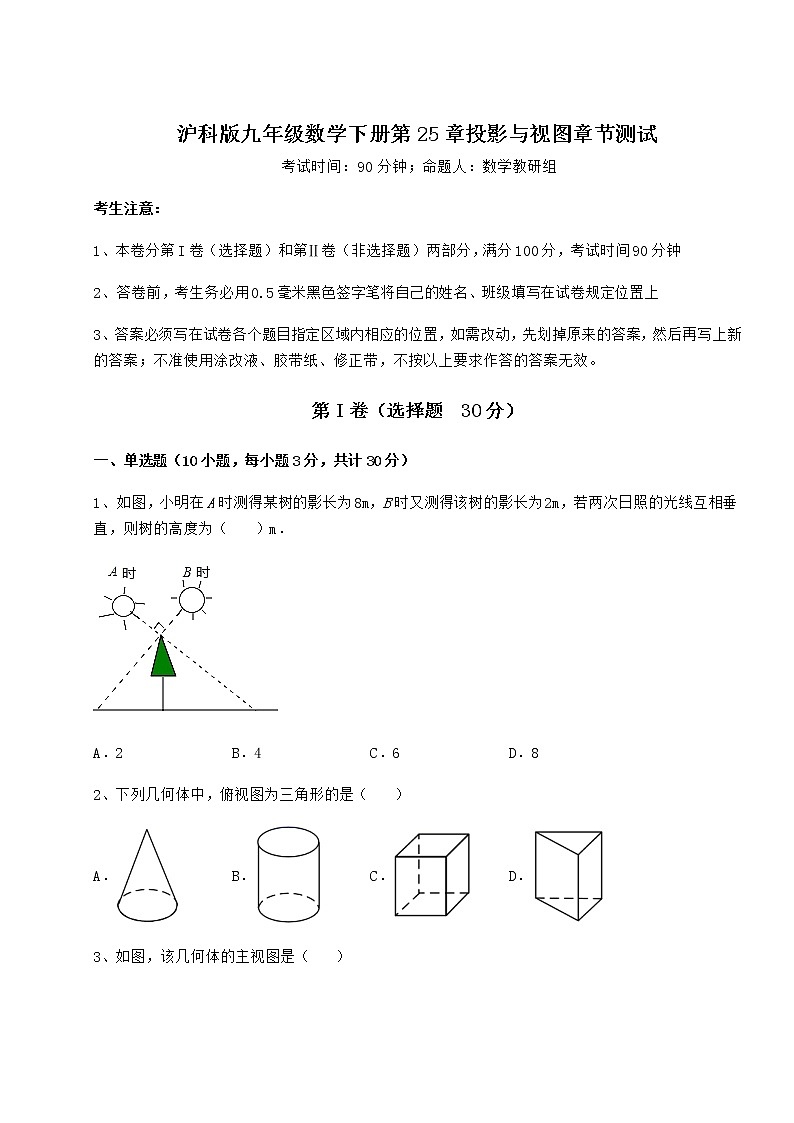

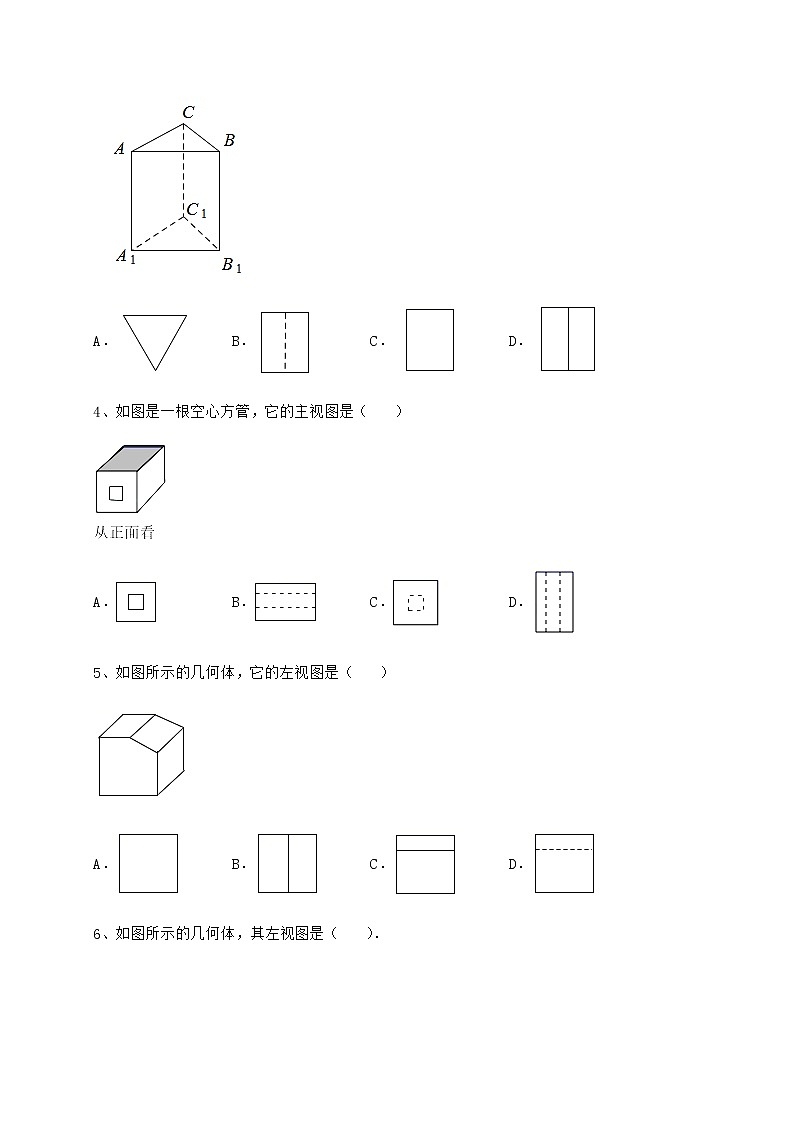

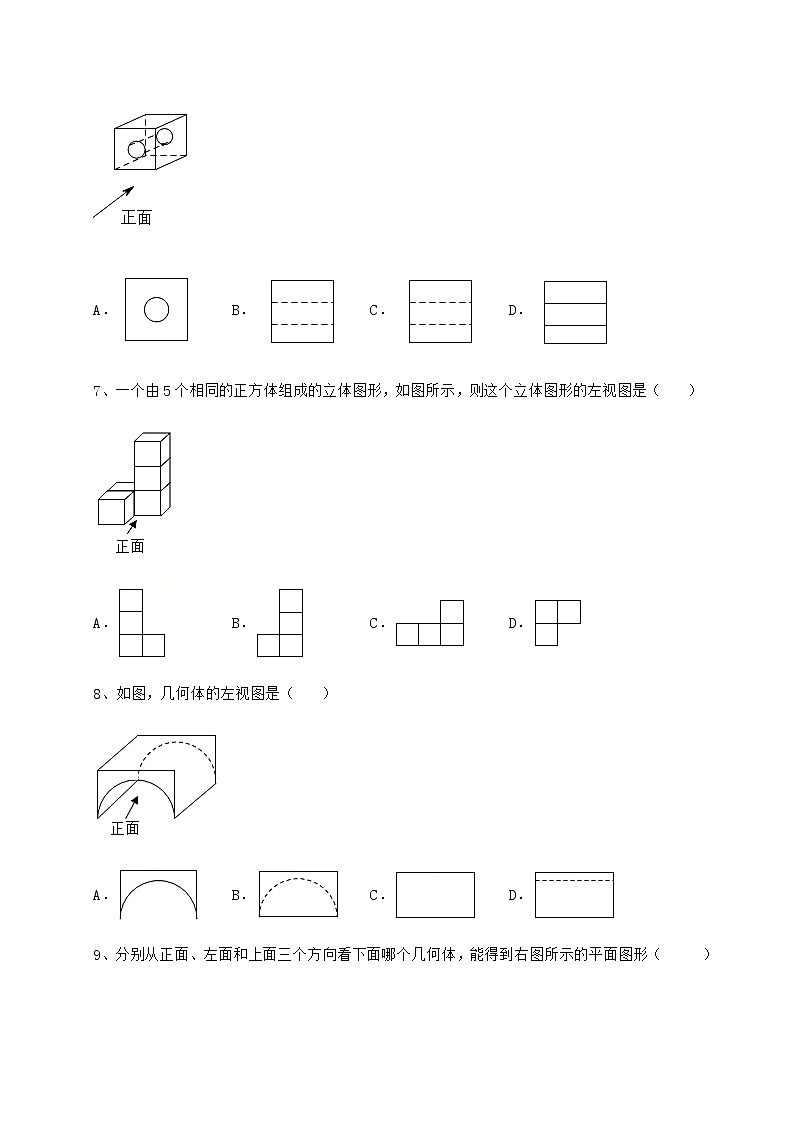

沪科版九年级数学下册第25章投影与视图章节测试 考试时间：90分钟；命题人：数学教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题  30分）一、单选题（10小题，每小题3分，共计30分）1、如图，小明在A时测得某树的影长为8m，B时又测得该树的影长为2m，若两次日照的光线互相垂直，则树的高度为（　　）m．A．2 B．4 C．6 D．82、下列几何体中，俯视图为三角形的是（    ）A． B． C． D．3、如图，该几何体的主视图是（    ）A． B． C． D．4、如图是一根空心方管，它的主视图是（　　）A． B． C． D．5、如图所示的几何体，它的左视图是（    ）A． B． C． D．6、如图所示的几何体，其左视图是（    ）．A． B． C． D．7、一个由5个相同的正方体组成的立体图形，如图所示，则这个立体图形的左视图是（　　）A． B． C． D．8、如图，几何体的左视图是（    ）A． B． C． D．9、分别从正面、左面和上面三个方向看下面哪个几何体，能得到右图所示的平面图形（      ）A． B． C． D．10、图中几何体的左视图是（      ）A． B．C． D．第Ⅱ卷（非选择题  70分）二、填空题（5小题，每小题4分，共计20分）1、请在右侧小方格内用阴影表示“从正面观察”得到的平面图形的示意图．_________2、一个直九棱柱底面的每条边长都等于3cm，侧边长都等于6cm，则它的侧面面积等于 ___cm2．3、如图是某圆柱体果罐，它的主视图是边长为的正方形，该果罐侧面积为_____．4、如图所示是从不同的方向观察一个圆柱体得到的形状图，由图中数据计算此圆柱体的侧面积为________（结果保留）．            从正面看          从左面看        从上面看5、如图，是由若干个相同的小立方体搭成的几何体的俯视图和左视图，则搭成的几何体小立方体的个数最大是________．三、解答题（5小题，每小题10分，共计50分）1、画出如图所示几何体的三视图．2、如图，是由5个正方体组成的图案，请在方格纸中分别画出它的从正面看、从左面看、从上面看的形状图． 3、如图，是由一些大小相同且棱长为1的小正方形组合成的简单几何体．（1）这几个简单几何体的表面积（包含底面部分）是___________；（2）该几何体的立体图形如图所示，请在如图方格纸中分别画出它的从左面看和从上面看到的图形（请用铅笔涂上阴影）4、（1）如图，由几个棱长为1的正方体组成的一个几何体．①请在方格纸中用实线画出这个几何体从不同方向看到的图形；②该几何体的表面积是______平方单位（包括底面积）（2）如图，平面上有四个点A，B，C，D，按照以下要求作图并解答问题：①作直线AD；②作射线CB交直线AD于点E；③连接AC，BD交于点F；④若图中F是AC的一个三等分点，AF<FC，已知线段AC上所有线段之和为24cm，则AF的长为___cm．5、一个几何体的三种视图如图所示，（1）这个几何体的名称是______，其侧面积为______；（2）在右面方格图中画出它的一种表面展开图；（3）求出左视图中AB的长． -参考答案-一、单选题1、B【分析】根据题意，画出示意图，易得：△EDC∽△FDC，进而可得，即DC2＝ED•FD，代入数据可得答案．【详解】解：根据题意，作△EFC，树高为CD，且∠ECF＝90°，ED＝2m，FD＝8m；∵∠E+∠F＝90°，∠E+∠ECD＝90°，∴∠ECD＝∠F，∴△EDC∽△FDC，∴，即DC2＝ED•FD＝2×8＝16，解得CD＝4m．故选：B．【点睛】本题主要考查了平行投影与相似三角形的应用，准确计算是解题的关键．2、D【分析】从正面、上面和左面三个不同的方向看一个物体，并描绘出所看到的三个图形，即几何体的三视图．【详解】从上方朝下看只有D选项为三角形．故选：D．【点睛】本题考查了简单几何体的三视图，三视图是从正面、左面、上面以平行视线观察物体所得的图形．从视图反过来考虑几何体时，它有多种可能性．例如，正方体的主视图是一个正方形，但主视图是正方形的几何体有很多，如三棱柱、长方体、圆柱等．因此在学习时应结合实物，亲自变换角度去观察，才能提高空间想象能力．3、B【分析】找到从正面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中，看不到的棱需要用虚线来表示．【详解】解：从正面看易得，该几何体的视图为B，故选：B【点睛】本题主要考查了三视图的知识，主视图是从物体的正面看得到的视图，掌握主视图的概念是解题的关键．4、A【分析】根据从正面看得到的图形是主视图，可得答案．【详解】解：从正面看，是内外两个正方形，故选A．【点睛】本题考查了简单组合体的三视图，从正面看得到的图形是主视图，注意看不到的线画虚线．5、D【分析】左视图：从物体左面所看的平面图形，注意：看到的棱画实线，看不到的棱画虚线，据此进行判断即可．【详解】解：如图所示，几何体的左视图是：故选：D．【点睛】本题考查简单组合体的三视图，正确掌握观察角度是解题关键．6、B【分析】根据左视图的定义（一般指由物体左边向右做正投影得到的视图）求解即可．【详解】解：由左视图的定义可得：左视图为一个正方形，由于正方体内部有一个圆柱体，根据其方向可得左视图为：，故选：B．【点睛】题目主要考查三视图的作法，理解三视图的定义是解题关键．7、A【分析】找到从左面看所得到的图形即可，注意所有的看到的棱都应表现在左视图中．【详解】解：从左面看易得有两列，从左到右小正方形的个数分别为3，1．故选：A．【点睛】本题考查了三视图的知识，左视图是从物体的左面看得到的视图．8、D【分析】根据从左边看得到的图形是左视图，可得答案．【详解】根据左视图的定义可知，这个几何体的左视图是选项D，故选：D．【点睛】本题考查简单组合体的三视图，解题的关键是理解三视图的定义．9、D【分析】由主视图和左视图可得此几何体为柱体，根据俯视图是三角形可判断出此几何体为三棱柱．【详解】解：∵主视图和左视图都是长方形，∴此几何体为柱体，∵俯视图是一个三角形，∴此几何体为三棱柱．故选：D．【点睛】本题主要考查了由三视图判断几何体，解题的关键是熟练掌握由主视图和左视图可得几何体是柱体，锥体还是球体，由俯视图可确定几何体的具体形状．10、B【分析】根据左视图是从物体左面看，所得到的图形进行解答即可．【详解】解：图中几何体的左视图是：故选：B．【点睛】本题主要考查了简单组合体的三视图，解题的关键是掌握主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．二、填空题1、见解析【分析】按照简单组合体三视图的画法画出相应的图形即可．【详解】解：如图：主视图有3列，从左往右每列小正方数形数目分别为3，1，2【点睛】本题考查简单组合体的三视图，理解视图的意义，掌握视图的画法是得出正确答案的前提．2、162【分析】展开后底面一边长为7cm，求出底面的周长，用底面周长×侧边长计算即可．【详解】解：∵一个直九棱柱底面的每条边长都等于3cm，∴直九棱柱底面的周长为9×3=27cm;侧面积是27×6=162（cm2）．故答案为162．【点睛】本题考查了几何体的侧面积的应用，关键是掌握直棱柱侧面积公式底面周长×侧棱长．3、【分析】根据圆柱体的主视图为边长为10cm的正方形，得到圆柱的底面直径和高，从而计算侧面积．【详解】解：∵果罐的主视图是边长为10cm的正方形，为圆柱体，∴圆柱体的底面直径和高为10cm，∴侧面积为=，故答案为：．【点睛】本题考查了几何体的三视图，解题的关键是根据三视图得到几何体的相关数据．4、【分析】根据主视图确定出圆柱体的底面直径与高，然后根据圆柱体的侧面积公式列式计算即可得解．【详解】解：由图可知，圆柱体的底面直径为2，高为3，所以，侧面积．故答案为：．【点睛】本题考查了立体图形的三视图和学生的空间想象能力，圆柱体的侧面积公式，解题的关键是根据主视图判断出圆柱体的底面直径与高．5、7【分析】根据俯视图和左视图确定每层的立方体的个数，即可求解．【详解】解：由俯视图易得最底层有4个立方体，由左视图易得第二层最多有3个立方体和最少有1个立方体，那么小立方体的个数可能是5个或6个或7个．故答案为：7【点睛】此题考查了几何体的三视图，解题的关键是根据几何体的三视图确定各层的立方体的个数．三、解答题1、见解析【分析】主视图和左视图都是等腰梯形，俯视图是圆环，依此画出即可；【详解】如图所示．依次为主视图、左视图、俯视图【点睛】考查了作图-三视图，主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．2、见解析．【分析】从正面看有2排，左边3层，右边2层；从左面看1排，3层；从上面看2排，每排1层，再画图即可．【详解】解：如图所示：【点睛】本题考查的是小正方体堆砌图形的三视图，掌握“三视图的含义”是画图的关键.3、（1）22（2）见解析【分析】（1）直接利用几何体的表面积求法，分别求出各侧面即可；（2）利用从不同角度进而得出观察物体进而得出左视图和俯视图．（1）解：这个几何体的表面积为2×4+2×4+2×3=22，故答案为：22．（2）解：如图所示：．【点睛】本题主要考查了几何体的表面积求法以及三视图画法，注意观察角度是解题关键．4、（1）①见解析；②36；（2）①见解析；②见解析；③见解析；④4【分析】（1）从正面看：第一列有3个小正方形，第二列有2个小正方形，第三列有1个小正方形；从左面看：与从正面看到的相同；从上面看：第一列有3个小正方形，第二列有2个小正方形，第三列有1个小正方形；据此解答即可；②表面积=几何体6个面的面积之和，即可求解；（2）①②③根据题意要求画图即可；④由题意可得AC=3AF，FC=2AF，然后根据线段AC上所有线段之和为24cm即可求出AF的长；【详解】解：（1）①如图所示：②该几何体的表面积是6×6=36平方单位；（2）①如图所示；②如图所示；③如图所示；④因为F是AC的一个三等分点，AF<FC，所以AC=3AF，FC=2AF，因为线段AC上所有线段之和为24cm，所以AF+CF+AC=24，即AF+2AF+3AF=24，即6AF=24，所以AF的长为4cm．故答案为：4【点睛】本题考查了组合体的三视图、线段、射线以及直线的有关知识，属于基础题型，熟练掌握相关的基础知识是解题关键．5、（1）正三棱柱，72；（2）画图见解析；（3）【分析】（1）由三视图所表现特征可知几何体为正三棱柱，正三棱柱侧面积为三个矩形，则侧面积为．（2）如图所示，答案不唯一．（3）中过E点作FG垂线，垂足为H，可求得FH=2，再由勾股定理即可求得FH=．【详解】（1）该几何体由主视图和左视图可判断为棱柱，由俯视图可判断为正三棱柱（2）如图所示（3）如图所示，中过E点作FG垂线，垂足为H∵为等边三角形∴FH=2，∠EHF=∠EHG=90°∴【点睛】本题考查了三视图以及勾股定理，三视图是从正面、左面、上面以平行视线观察物体所得的图形，判断三视图时应结合实物，变换角度去观察，结合空间想象能力，由三视图求几何体的侧面积或表面积时，首先要根据三视图描述几何体，再根据三视图“长对正、高平齐、宽相等”的关系和轮廓线的位置确定各个面的尺寸，然后求表面积或侧面积．
