2023届初中物理二轮复习专题1.3 选择题（电学）（学生版）（最新）学案
展开
这是一份2023届初中物理二轮复习专题1.3 选择题（电学）（学生版）（最新）学案，共21页。学案主要包含了迎战中考，跟踪练习等内容，欢迎下载使用。

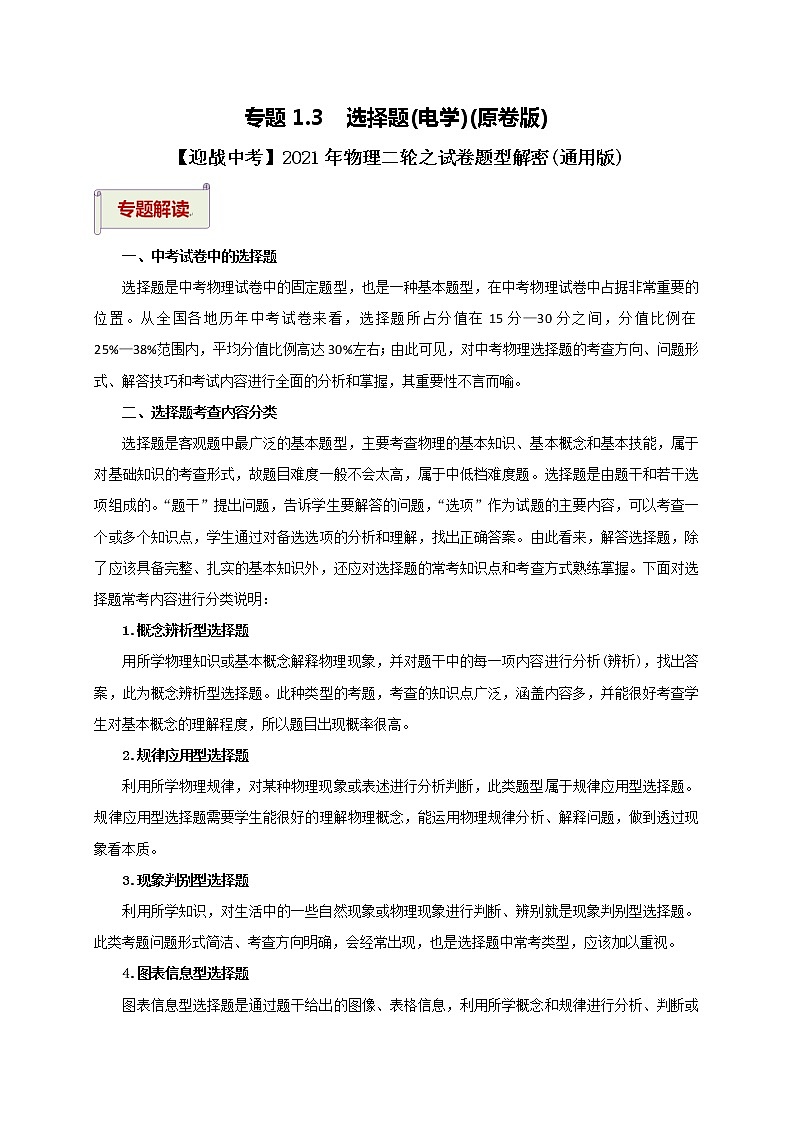

一、中考试卷中的选择题
选择题是中考物理试卷中的固定题型，也是一种基本题型，在中考物理试卷中占据非常重要的位置。从全国各地历年中考试卷来看，选择题所占分值在15分—30分之间，分值比例在25%—38%范围内，平均分值比例高达30%左右；由此可见，对中考物理选择题的考查方向、问题形式、解答技巧和考试内容进行全面的分析和掌握，其重要性不言而喻。
二、选择题考查内容分类
选择题是客观题中最广泛的基本题型，主要考查物理的基本知识、基本概念和基本技能，属于对基础知识的考查形式，故题目难度一般不会太高，属于中低档难度题。选择题是由题干和若干选项组成的。“题干”提出问题，告诉学生要解答的问题，“选项”作为试题的主要内容，可以考查一个或多个知识点，学生通过对备选选项的分析和理解，找出正确答案。由此看来，解答选择题，除了应该具备完整、扎实的基本知识外，还应对选择题的常考知识点和考查方式熟练掌握。下面对选择题常考内容进行分类说明：
1.概念辨析型选择题
用所学物理知识或基本概念解释物理现象，并对题干中的每一项内容进行分析(辨析)，找出答案，此为概念辨析型选择题。此种类型的考题，考查的知识点广泛，涵盖内容多，并能很好考查学生对基本概念的理解程度，所以题目出现概率很高。
2.规律应用型选择题
利用所学物理规律，对某种物理现象或表述进行分析判断，此类题型属于规律应用型选择题。规律应用型选择题需要学生能很好的理解物理概念，能运用物理规律分析、解释问题，做到透过现象看本质。
3.现象判别型选择题
利用所学知识，对生活中的一些自然现象或物理现象进行判断、辨别就是现象判别型选择题。此类考题问题形式简洁、考查方向明确，会经常出现，也是选择题中常考类型，应该加以重视。
4.图表信息型选择题
图表信息型选择题是通过题干给出的图像、表格信息，利用所学概念和规律进行分析、判断或计算的题型。此类考题除考查学生对物理概念和规律理解程度外，也考查了学生读取信息和利用信息的能力。
5.实验探究型选择题
通过实验探究活动，对所探究的物理现象、物理规律、理论验证等，进行分析、判断和总结，找出题干中符合要求的答案，此类考题就是实验探究型选择题。解答此类问题，需要学生熟悉要验证的理论和规律，实验探究过程会得到什么结论。
6．应用计算型选择题
计算型选择题是利用所学物理规律、公式进行计算，并通过计算找出正确答案的考题类型。计算型选择题主要涉及到压强、浮力、机械效率、功和功率、杠杆、电路、电功率和电热等，考查学生计算能力和运用理论解题能力。
7.物理量估测型选择题
估测题是利用所学的物理概念、规律、物理常数和生活常识对物理量的数值和数量级进行快速计算和取值范围合理估测。估算法是一种科学的近似计算，它不仅是一种常用的解题方法和思维方法，而且是一种重要的科学研究方法，在生产和生活中也有着重要作用。估测型选择题主要考查对长度、速度、时间、温度和热量、质量和重力、体积和容量、压力和压强、功和功率等常见物理量的估测，考查一般为数值判断式和单位判断式两种。
电学部分选择题包括电荷概念、电流和电路、串联和并联电路以及电流和电压关系、电流的测量、电压及其测量、电阻概念、欧姆定律、电阻测量、欧姆定律应用、电功与电功率、测量小灯泡电功率、焦耳定律等知识点。
一、考点分析
电学部分选择题在整个选择题中占有很大比例，属于必考内容，在选择题中一般有2-4道题。常见考查内容除了考查对这些知识点理解、认识程度外，更多的是如何利用所学知识点分析、判断和解释我们看到的现象及其应用。
根据历年全国各地中考试卷来看，在选择题中，对以上知识点的考查主要集中在电流、电压和电阻的概念，电路连接方式判断、电路故障判断、电路应用分析、串并联电路特点分析、欧姆定律的应用、测量电路分析、电路电学量计算等。
二、常见考查方式
本专题常见考查方式见下表。
一、选择题考查内容分类
力学部分选择题类型有概念辨析型、现象判别型、规律应用型、图表信息型、应用计算型和实验探究型六个大类。
二、解题方略
解答选择题，一定要避免题目的干扰和误导，防止和减少凭猜测确定答案的做法；二要认真审题，明确对选项的要求，如所要选择的选项是“正确”的还是“不正确(错误)”的，防止由于“眼误”而导致解题错误；三要针对不同题目选择合适的解题方法。
解答力学选择题常见方法有：直接判断法、排除法(剔除法)、概念辨析法、计算求解法四种方法。
方法一：直接判断法
直接判断法是直接运用基本概念、基本规律，对备选项中的答案进行判断。选项常以物理观象、知识点和基本概念等内容为主，对应的题型多数是识记型选择题。这类题目主要用于考查学生对物理知识的记忆和理解程度，属常识性知识的题目。
【典例】(2020•广西)眼镜各部分的构成材料如图所示，通常情况下属于导体的是( )。
A．塑料镜框B．玻璃镜片C．橡胶鼻托D．金属螺丝
【跟踪练习】
1.(2020•烟台)如图所示，用丝绸摩擦过的玻璃棒a去接触不带电的验电器金属球b后，验电器的两片金属箔张开，则下列说法正确的是( )。
A．用丝绸摩擦过的玻璃棒带负电荷；
B．丝绸与玻璃棒a摩擦过程中创造出了新电荷；
C．a、b接触时，a上的一些电子转移到b上，瞬时电流方向b→a；
D．验电器的两片金属箔张开时，金属箔都带正电荷
2.(2020•烟台)如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表进行电路故障检测，测量结果如表所示。假设导线连接良好，电路只有一处故障。则电路中的故障是( )。。
A．开关S断路B．小灯泡L断路
C．滑动变阻器R短路D．滑动变阻器R断路
3.(2020•大连)如图所示的电路，电源电压保持不变。闭合开关S，在滑动变阻器的滑片从a端向b端移动的过程中，不计温度对灯丝电阻的影响，则电路总功率P与电压表示数U之间的关系图象为( )。
A．；B．；C．；D．
4．(2020•南通)图甲为天然气泄漏检测电路原理图，电源电压恒定，R0为定值电阻，气敏传感器两端电压UQ随天然气浓度C变化的关系如图乙，则下列描述R0的功率P0，电路的总功率P随天然气浓度C变化的关系图线中，可能正确的是( )。
A．；B．；C．；D．
5.(2020•娄底)下列事例，属于防止电流热效应产生危害的是( )。
A．养鸡场使用电热孵化器孵小鸡；
B．家里使用电热水壶烧水；
C．小明妈妈用电熨斗熨衣服；
D．电脑温度过高时，风扇会及时启动，给电脑降温
方法二：排除法
按照题意的要求，熟练运用物理概念、规律，对选项与题干的关系或对选项本身的科学性进行判断，将与题干无关或缺乏科学性的选项排除；此方法常应用于单选题。注意有时题目要求选出错误的选项，那就是排除正确的选项。
【典例】(2020•安顺)如图所示是额定电压为3V的小灯泡的I﹣U变化关系图象。根据图象，下列关于小灯泡的一些物理量分析正确的是( )。
A．此过程中电流与电压成正比；
B．此过程中小灯泡电阻保持不变；
C．额定电流是0.3A；
D．额定功率是1.5W
【跟踪练习】
1.(2020•泰州)如图甲所示电路，电源电压恒为6V，滑动变阻器R的规格为“25Ω 1A”，电流表量程选择“0～0.6A”，电压表量程选择“0～3V”，小灯泡上标有“4.5V 0.3A”字样，其I﹣U图象如图乙所示，闭合开关S，为保证电路安全，在移动滑片P的过程中，下列选项正确的是( )。
A．电路的最大功率是3.6W；
B．小灯泡的最小功率是0.75W；
C．电流表的最小示数是0.15A；
D．电流表的最大示数是0.4A
2．(2020•青岛)甲、乙两个电热器的电阻之比为5：4，通电相同时间产生的热量之比为5：1，则通过甲、乙的电流之比为( )。
A．4：1B．1：4C．2：1D．1：2
3.(2020•鞍山)如图所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向左移动。下列说法中正确的是( )。
A．电流表A1的示数变大；
B．电压表V的示数变小；
C．电流表A2与A1的示数之差不变；
D．电压表V与电流表A2的示数之比变大
4.(2020•鄂尔多斯)图甲是身高测量仪，体检者站在绝缘平台上，能自动显示身高，电路原理如图乙。R0为定值电阻，滑动变阻器R的滑片P随身高的增高而上滑。下列有关分析，正确的是( )。
A．电流表示数显示身高，身高越高示数越大；
B．电压表示数显示身高，身高越高示数越大；
C．身高越高，R0消耗的电功率越小；
D．身高越高，电路消耗的总功率越大
5.(2020•河池)如图所示，若要使R1、R2并联，则( )。
A．只闭合S1B．只闭合S3
C．只闭合S2、S3D．只闭合S1、S2
方法三：概念辨析法
利用所学概念和理论，对需要解答每个选项进行分析，判断选项的正误，找出需要的答案。此方法与直接判断法类似，但有不同点。直接判断法可以直接利用所学知识进行正误判断；但概念辨析法需要对选项进行分析，找出题干中不符合概念要求或不正确的论述。
【典例】(2020•南宁)图是某简易煤气检测电路，其中Q为气敏元件，其阻值随煤气浓度的升高而减小。若输出信号的仪表选用电压表或电流表，闭合开关S，当煤气浓度升高时，要求仪表的示数增大，则( )。
A．选用电压表接在a、b之间；B．选用电压表接在b、c之间；
C．选用电流表接在b、c之间；D．选用电流表接在a、c之间
【跟踪练习】
1.(2020•大连)下列电路图中，电流表能直接测量灯L1电流的是( )。
A．B．
C．D．
2.(2020•甘孜州)小刚用图所示电路探究“一段电路中电流跟电阻的关系”。实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了完成探究，他应该采取的措施是( )。
A．将变阻器滑片适当向右移动；
B．保持变阻器滑片不动；
C．将变阻器滑片适当向左移动；
D．适当增加电池的节数
3.(2020•葫芦岛)如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片向右滑动过程中，下列说法正确的是( )。
A．电流表A示数变小；
B．电压表V1 示数不变；
C．电压表V2示数与电流表A示数乘积变小；
D．电压表V1示数与电流表A示数比值变小
4.(2020•北京)如图所示电路中，将开关S闭合，完全相同的灯L1和灯L2均发光。下列说法正确的是( )。
A．灯L1比灯L2亮；
B．通过A点的电流大于通过B点的电流；
C．灯L1的实际电功率比灯L2的实际电功率小；
D．电路中AB两点间的电压等于BC两点间的电压
5.(2020•哈尔滨)如图所示，L1“3V 3W”、L2“3V 1.5W”。灯丝电阻不变，电源电压3V．开关S闭合后，下列说法正确的是( )。
A．L1和L2的电阻之比是2：1；
B．L1和L2的电流之比是1：2；
C．L1两端电压是2V；
D．两灯消耗的总功率是1W
方法四：推理法
推理法是根据题干给出的条件，利用有关的物理规律、物理公式或物理原理通过逻辑推理或计算得出正确答案，然后再与备选答案对照作出选择。
【典例】(2020•聊城)如表是小明家电饭煲铭牌的部分信息，小明家电能表的示数如图所示。把电饭煲接在家庭电路中使用时，下列说法错误的是( )。
A．电饭煲是利用电流的热效应工作的；
B．电饭煲在中挡正常工作时电热丝阻值比低挡正常工作时小；
C．电饭煲在高挡正常工作10min，消耗的电能是1.08×106J；
D．若家中只接入电饭煲，在高挡正常工作10min，电能表示数将变成7328.6kW•h
【跟踪练习】
1.(2020•常德)用电器R1和R2上都标有“6V”字样，它们的电流随电压变化关系如图所示。下列说法不正确的是( )。
A．R1 和R2的阻值不随温度的变化而变化；
B．R1：R2＝2：1；
C．R1和R2并联在4V电源上，通过电流I1：I2＝2：1；
D．R1和R2并联在4V电源上，消耗总功率为1.2W
2.(2020•无锡)在测量额定电压为2.5V的小灯泡的电功率时。小红所观察和记录的结果如表所示。
分析实验记录，她得出了以下结论：
①小灯泡的额定功率为0.625W
②小灯泡的实际功率越大，亮度越亮
③小灯泡的电阻随两端的电压升高而增大
①小灯泡和阻值为2Ω的定值电阻串联接在电压为3V的电源两端时，能正常发光
其中正确的是( )。
A．只有①B．只有①②C．只有①②③D．①②③④都正确
3.(2020•遵义)如图所示，电源电压保持不变，R1为定值电阻。闭合开关S，电压表V1示数为U1，电压表V2示数为U2，电流表A示数为I，在滑动变阻器的滑片P向左移动的过程中，电压表V2示数变化了△U2，电流表A示数变化了△I．下列说法正确的是( )。
A．U1不变，U2变大，I变小B．U1变小，U2不变，I变小
C．|△U2|与|△I|的比值不变D．|△U2|与|△I|的比值变大
4.(2020•镇江)测温模拟电路如图1所示，温度表由量程为3V的电压表改装而成，电源电压U为6V，R的阻值为40Ω，热敏电阻的阻值Rt随温度t变化的关系如图2所示。则当开关S闭合后( )。
A．电路可测量的最高温度为50℃；
B．温度表的0℃应标在电压表零刻度处；
C．若增大U，电路可测量的最高温度将增大；
D．若U 增大3V，R 增大45Ω，电路可测量的最高温度将增大
5.(2020•呼和浩特)科学方法在物理问题的研究中，起到了重要的作用。比如，两个定值电阻，一个5Ω，一个10Ω，粗细均匀。以下描述正确的是( )。
A．如果这两个电阻的材料相同，则5Ω的长度一定大于10Ω的长度；
B．如果这两个电阻的材料不同，则5Ω的长度一定小于10Ω的长度；
C．如果这两个电阻的材料、横截面积相同，则5Ω的长度一定小于10Ω的长度；
D．如果这两个电阻的材料、长度相同，则5Ω的横截面积一定小于10Ω的横截面积
一、电路基本概念
1．(2020•广西)如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A的示数是0.4A，A1的示数是0.1A，则通过小灯泡L1的电流( )。
A．0.5AB．0.4AC．0.3AD．0.1A
2．(2020•淄博)小明要设计一款电热水壶，能实现自动抽水和加热，且抽水和加热能独立操作。下列符合要求的电路是( )。
A．；B．；C．；D．
3．(2020•百色)三个轻质泡沫小球甲、乙、丙之间相互作用时的情景如图所示，已知甲球带正电荷，下列判断正确的是( )。
A．乙、丙两球一定带同种电荷；
B．乙、丙两球一定带异种电荷；
C．丙球可能带负电；
D．丙球可能带正电
4．(2020•西宁)如图所示是某校科技小组的四位同学设计的天然气泄露检测电路，其中R为气敏电阻，它的阻值随天然气浓度变化曲线如图所示，R0为定值电阻，电源两端的电压恒定不变。电路设计要求当天然气浓度增大时，电路中电表示数增大。图中电路图符合设计要求的是( )。
A．；B．；C．；D．
5．(2020•十堰)某学校有前、后两个大门，在前、后门上各装有一个按钮开关，门卫室内有电池组和甲、乙两盏电灯，前门来人按下开关时甲灯亮，后门来人按下开关时乙灯亮。下列电路图符合要求的是( )。
A．；B．；C．；D．
6．(2020•宿迁)取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池。用电压表测量电压如图所示，下列说法正确的是( )。
A．铁片是水果电池的正极；
B．两个相同水果电池串联后可提供更高电压；
C．该水果电池的电压是 3V；
D．水果电池将内能转化为电能
7．(2020•鄂州)如图所示，先后将不同材料接在电路的A、B两点间，闭合开关，能使小灯泡发光的是( )。
A．干木条B．铜丝C．塑料棒D．陶瓷棒
8．(2020•海南)如图所示电路，探究并联电路中电流的关系。L1与L2是两个不同规格的小灯泡，闭合开关后，通过a、b、c、d四处电流的大小关系正确的是( )。
A．Ia＝IbB．Ia＝IcC．Ib＝IcD．Ia＝Id
9．(2020•湘潭)图中的电加热眼罩，可以缓解眼睛疲劳，它有两个发热电阻。当开关S1闭合时，R1工作，为低温状态；再闭合S2，R1、R2同时工作，为高温状态；若断开S1，眼罩停止发热。下面电路图符合以上要求的是( )。
A．；B．；C．；D．
10．(2020•仙桃)在干燥的环境下，用丝绸摩擦两根玻璃棒，手持其中一根靠近被吊起的另一根，它们相互排斥。下列说法中正确的是( )。
A．玻璃棒失去电子带正电；
B．玻璃棒得到电子带正电；
C．在潮湿的环境下重复实验，它们相互吸引；
D．玻璃棒在任何条件下都是绝缘体
二、欧姆定律及应用
1．(2020•桂林)从2020年5月1日起，驾驶员酒醉后驾车要负刑事责任。酒精测试仪可检测驾驶员是否酒后驾车，如图所示是它的原理图。图中R1为定值电阻，酒精气体传感器R2的电阻值随酒精气体浓度的増大而减小的，酒精气体浓度越大，那么测试仪的( )。
A．电压表示数不变B．电压表示数越大
C．通过传感器的电流越小D．传感器两端的电压越大
2．(2020•广西)如图所示电路，电源电压保持不变，闭合开关S、S1后，再断开S1时( )。
A．灯L的亮度变暗B．电压表V的示数变小
C．电流表A1的示数变大D．电流表A的示数变小
3．(2020•西藏)如图所示，开关闭合后，电压表V1的示数为2V，电压表V2的示数为5V，则R1：R2等于( )。
A．2：5B．5：2C．3：2D．2：3
4．(2020•广西)如图是某简易煤气检测电路，其中Q为气敏元件，其阻值随煤气浓度的升高而减小。若输出信号的仪表选用电压表或电流表，闭合开关S，当煤气浓度升高时，要求仪表的示数增大，则( )。
A．选用电压表接在a、b之间；
B．选用电压表接在b、c之间；
C．选用电流表接在b、c之间；
D．选用电流表接在a、c之间
5．(2020•鄂尔多斯)在图甲电路中，电源电压不变，R0为定值电阻，R为滑动变阻器。在滑片P从最右端向最左端滑动过程中，电压表与电流表的示数变化关系如图乙。则下列说法正确的是( )。
A．电源电压为5V；
B．R0消耗的最小功率为0.4W；
C．定值电阻R0为8Ω；
D．滑片P在中点时，电流为0.4A
6．(2020•广安)如图所示，电源电压不变，R1为定值电阻，开关闭合后滑片向右移动时，下列说法错误的是( )。
A．电压表测的是R1两端电压；
B．电流表示数变大；
C．电压表示数变小；
D．电压表与电流表示数之比不变
7．(2020•长春)某科技小组为快递公司设计的分拣计数装置简化电路如图所示。R1为定值电阻，R2为光敏电阻。当有光照射时电阻变小，激光被遮挡一次，计数器会自动计数一次(计数器可视为电压表)，闭合开关。激光被遮挡瞬间，下列说法正确的是( )。
A．电阻R2的阻值变小B．通过R2的电流变大
C．计数器两端的电压变大D．R1与R2的电流之比变小
8．(2020•绵阳)电梯超载报警器工作原理示意图如图所示，R0为定值电阻，压敏电阻R的阻值随着压力的增大而减小，A为电流表，其示数超过设定值时自动报警。电梯处于运行状态，开关S闭合，有人进入电梯后( )
A．电流表示数变小，R和R0的总电功率变大；
B．电流表示数变小，R和R0的总电功率变小；
C．电流表示数变大，R和R0的总电功率变大
D．电流表示数变大，R和R0的总电功率变小
9．(2020•烟台)在如图所示的电路中，电源电压不变。闭合开关S后，滑动变阻器的滑片P向右端滑动时( )。
A．电流表示数减小，电压表示数增大；
B．电流表示数减小，电压表示数不变；
C．电流表示数不变，电压表示数不变；
D．电流表示数增大，电压表示数减小
10．(2020•河池)如图所示为某学生实验小组设计的电路，电源电压和灯泡的电阻始终保持不变。闭合开关S，在确保电路安全的情况下，向右移动滑动变阻器滑片P的过程中，下列说法正确的是( )。
A．电压表V1的示数变大；
B．电流表A的示数变小；
C．电压表V1与V2的示数之和变小；
D．若电压表V1突然短路，则小灯泡变亮
三、电功率
1．(2020•河池)“赛龙舟”是端午节里的传统节目。小浩自制了一个卡通龙舟，用亮度可调节的红、绿灯做它的眼睛。他用规格为“12V 6W”的红灯、“12V 12W”的绿灯及“24Ω 2A”的滑动变阻器等元件，设计了如图所示电路。当闭合开关S1、S2、S，且滑动变阻器的滑片P移至R的最右端时，两灯都正常发光。电源电压不变，不考虑灯丝电阻的变化。下列说法正确的是( )。
A．电源电压为24V；
B．该电路最大工作电流是2A；
C．该电路最小电功率是3W；
D．该电路最大电功率与最小电功率之比为9：2
2．(2020•广安)利用如图所示的装置测量小灯泡的电功率，电源电压恒定不变，小灯泡上标有“3.8V“字样。如果闭合开关，实验操作过程中出现了以下几种情况，分析错误的是( )。
A．无论怎样移动滑动变阻器的滑片，小灯泡不亮，电压表的示数几乎等于电源电压，电流表几乎无示数，原因可能是小灯泡断路；
B．无论怎样移动滑动变阻器的滑片，小灯泡很暗且亮度不变，原因是滑动变阻器同时接入两个下接线柱；
C．当小灯泡的实际电压为2.5V 时，要测量小灯泡的额定功率，需将滑片向左移动；
D．电压表无示数，小灯泡不亮，可能是小灯泡短路
3．(2020•宿迁)图是探究“影响电流热效应因素”的实验装置，将R1、R2两电阻丝密封在两只完全相同的烧瓶内，且R1＞R2，瓶内装入等质量的煤油，下列说法错误的是( )。
A．烧瓶内选用比热容较小的液体，可以使实验现象更明显；
B．该装置可以探究电流通过电阻丝产生的热量与电阻大小的关系；
C．实验中通过温度计示数的变化来比较电阻丝产生热量的多少；
D．若要比较水和煤油的比热容大小，只需将一个烧瓶内的煤油换成等质量的水即可
4．(2020•株洲)如图所示，长度、横截面积一样，材料不同的两个长方体电阻串联在电路中，电阻分别为R1＝2Ω，R2＝4Ω在它们表面涂上厚度一样的蜡，现在闭合开关给它们通电，过一段时间后，我们观察到( )。
A．R1上的蜡熔化得快；
B．R2上的蜡熔化得快；
C．R1、R2上的蜡熔化得一样快；
D．无法比较
5．(2020•陕西)如图1所示的电路，电源电压不变，R0为定值电阻，R为滑动变阻器。闭合开关，滑片P从一端滑到另一端的过程中，电压表示数随滑动变阻器阻值变化的关系如图2所示。下列说法正确的是( )。
A．滑片从最左端向最右端滑动过程中，电流表示数变小；
B．滑片滑动过程中，电压表与电流表示数之比不变；
C．电源电压为6V；
D．电路消耗的最大功率为3.6W
6．(2020•武汉)如图甲所示的电路中，电源电压保持不变，灯泡L的I﹣U图象如图乙所示。当只闭合开关S1，滑动变阻器的滑片P在最右端时，电压表的示数是2V，电流表的示数是I1；当只闭合开关S1、S3．滑片P在最左端时，电流表的示数是I2；当只闭合开关S2、S3，滑片P在中点时，电压表的示数是3V，电流表的示数是I3．已知I1：I2＝2：9，I2：I3＝3：1．当滑片P在最左端时，通过开关通断，可使电路消耗的功率最大，该最大值是( )。
A．7.2WB．8.1WC．9.0WD．9.9W
7．(2020•邵阳)甲、乙二个普通白炽灯泡铭牌上分别标着“220V 40W”、“110V 40W”字样，正常发光相同时间，它们消耗的电能( )。
A．甲灯的多B．乙灯的多C．一样多D．不能确定
8．(2020•眉山)如图甲所示，电源电压不变，将小灯泡L和电阻R接入电路中，只闭合开关S1时，小灯泡L的实际功率为1W．图乙是小灯泡L和电阻R的I﹣U图象。下列说法中正确的是( )。
A．只闭合开关S1时，L的电阻为10Ω；
B．再闭合开关S2后，电路总功率为1.2W；
C．再闭合开关S2后，电流表示数增加0.5A；
D．再闭合开关S2后，在1min内电阻R产生的热量是24J
9．(2020•眉山)两个定值电阻，甲标有“10Ω 1A”，乙标有“15Ω 0.6A”，现把它们连入由一个开关和电源组成的电路，以下说法正确的是( )。
A．甲、乙并联时允许干路最大电流为1.6A；
B．甲、乙并联时允许乙的最大功率为9W；
C．甲、乙串联时允许电源最大电压为19V；
D．甲、乙串联时允许甲的最大功率为3.6W
10．(2020•眉山)如图所示，电源电压不变，电阻R为定值电阻，下列说法正确的是( )。
①要使电路中消耗的总功率减小，给R并联一个较大阻值的电阻；
②要使电路中消耗的总功率稍稍增大一点，给R并联一个较大阻值的电阻；
③如果给R并联一个等值电阻，此电路在相同的时间内产生的热量为原来的二分之一；
④如果给R串联一个标有“6V 2W”的灯泡，灯泡恰好能正常发光。若换上一个“6V 3W”的灯泡与R串联，则此灯泡消耗的实际功率一定小于3W。
A．①②B．②④C．①③D．③④
序号
问题方式
序号
问题方式
1
对导体、绝缘体、两种电荷的认识
2
电路概念的理解与分析
3
串并联电路分析
4
测量电路判断
5
电路故障分析
6
实用电路应用分析
7
电压概念理解
8
串并联电路电流、电压分析
9
电阻概念的理解
10
电路简单计算
11
欧姆定律的应用
12
电功、电功率及其计算
13
电热计算与分析
14
常见实验探究分析
15
电阻、电功率测量分析
16
家庭电路及用电常识理解
测试点
a、b
b、c
c、d
电压表示数
有示数
有示数
无示数
额定电压
220V
频率
50Hz
额定功率
高挡
1800W
中挡
1200W
低挡
500W
小灯泡两端的电压U/V
0.5
1.0
1.5
2
2.5
3
通过小灯泡的电流I/A
0.12
0.16
0.19
0.23
0.25
0.28
小灯泡的亮度
暗→亮
正常发光
过亮
一、中考试卷中的选择题
选择题是中考物理试卷中的固定题型，也是一种基本题型，在中考物理试卷中占据非常重要的位置。从全国各地历年中考试卷来看，选择题所占分值在15分—30分之间，分值比例在25%—38%范围内，平均分值比例高达30%左右；由此可见，对中考物理选择题的考查方向、问题形式、解答技巧和考试内容进行全面的分析和掌握，其重要性不言而喻。
二、选择题考查内容分类
选择题是客观题中最广泛的基本题型，主要考查物理的基本知识、基本概念和基本技能，属于对基础知识的考查形式，故题目难度一般不会太高，属于中低档难度题。选择题是由题干和若干选项组成的。“题干”提出问题，告诉学生要解答的问题，“选项”作为试题的主要内容，可以考查一个或多个知识点，学生通过对备选选项的分析和理解，找出正确答案。由此看来，解答选择题，除了应该具备完整、扎实的基本知识外，还应对选择题的常考知识点和考查方式熟练掌握。下面对选择题常考内容进行分类说明：
1.概念辨析型选择题
用所学物理知识或基本概念解释物理现象，并对题干中的每一项内容进行分析(辨析)，找出答案，此为概念辨析型选择题。此种类型的考题，考查的知识点广泛，涵盖内容多，并能很好考查学生对基本概念的理解程度，所以题目出现概率很高。
2.规律应用型选择题
利用所学物理规律，对某种物理现象或表述进行分析判断，此类题型属于规律应用型选择题。规律应用型选择题需要学生能很好的理解物理概念，能运用物理规律分析、解释问题，做到透过现象看本质。
3.现象判别型选择题
利用所学知识，对生活中的一些自然现象或物理现象进行判断、辨别就是现象判别型选择题。此类考题问题形式简洁、考查方向明确，会经常出现，也是选择题中常考类型，应该加以重视。
4.图表信息型选择题
图表信息型选择题是通过题干给出的图像、表格信息，利用所学概念和规律进行分析、判断或计算的题型。此类考题除考查学生对物理概念和规律理解程度外，也考查了学生读取信息和利用信息的能力。
5.实验探究型选择题
通过实验探究活动，对所探究的物理现象、物理规律、理论验证等，进行分析、判断和总结，找出题干中符合要求的答案，此类考题就是实验探究型选择题。解答此类问题，需要学生熟悉要验证的理论和规律，实验探究过程会得到什么结论。
6．应用计算型选择题
计算型选择题是利用所学物理规律、公式进行计算，并通过计算找出正确答案的考题类型。计算型选择题主要涉及到压强、浮力、机械效率、功和功率、杠杆、电路、电功率和电热等，考查学生计算能力和运用理论解题能力。
7.物理量估测型选择题
估测题是利用所学的物理概念、规律、物理常数和生活常识对物理量的数值和数量级进行快速计算和取值范围合理估测。估算法是一种科学的近似计算，它不仅是一种常用的解题方法和思维方法，而且是一种重要的科学研究方法，在生产和生活中也有着重要作用。估测型选择题主要考查对长度、速度、时间、温度和热量、质量和重力、体积和容量、压力和压强、功和功率等常见物理量的估测，考查一般为数值判断式和单位判断式两种。
电学部分选择题包括电荷概念、电流和电路、串联和并联电路以及电流和电压关系、电流的测量、电压及其测量、电阻概念、欧姆定律、电阻测量、欧姆定律应用、电功与电功率、测量小灯泡电功率、焦耳定律等知识点。
一、考点分析
电学部分选择题在整个选择题中占有很大比例，属于必考内容，在选择题中一般有2-4道题。常见考查内容除了考查对这些知识点理解、认识程度外，更多的是如何利用所学知识点分析、判断和解释我们看到的现象及其应用。
根据历年全国各地中考试卷来看，在选择题中，对以上知识点的考查主要集中在电流、电压和电阻的概念，电路连接方式判断、电路故障判断、电路应用分析、串并联电路特点分析、欧姆定律的应用、测量电路分析、电路电学量计算等。
二、常见考查方式
本专题常见考查方式见下表。
一、选择题考查内容分类
力学部分选择题类型有概念辨析型、现象判别型、规律应用型、图表信息型、应用计算型和实验探究型六个大类。
二、解题方略
解答选择题，一定要避免题目的干扰和误导，防止和减少凭猜测确定答案的做法；二要认真审题，明确对选项的要求，如所要选择的选项是“正确”的还是“不正确(错误)”的，防止由于“眼误”而导致解题错误；三要针对不同题目选择合适的解题方法。
解答力学选择题常见方法有：直接判断法、排除法(剔除法)、概念辨析法、计算求解法四种方法。
方法一：直接判断法
直接判断法是直接运用基本概念、基本规律，对备选项中的答案进行判断。选项常以物理观象、知识点和基本概念等内容为主，对应的题型多数是识记型选择题。这类题目主要用于考查学生对物理知识的记忆和理解程度，属常识性知识的题目。
【典例】(2020•广西)眼镜各部分的构成材料如图所示，通常情况下属于导体的是( )。
A．塑料镜框B．玻璃镜片C．橡胶鼻托D．金属螺丝
【跟踪练习】
1.(2020•烟台)如图所示，用丝绸摩擦过的玻璃棒a去接触不带电的验电器金属球b后，验电器的两片金属箔张开，则下列说法正确的是( )。
A．用丝绸摩擦过的玻璃棒带负电荷；
B．丝绸与玻璃棒a摩擦过程中创造出了新电荷；
C．a、b接触时，a上的一些电子转移到b上，瞬时电流方向b→a；
D．验电器的两片金属箔张开时，金属箔都带正电荷
2.(2020•烟台)如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表进行电路故障检测，测量结果如表所示。假设导线连接良好，电路只有一处故障。则电路中的故障是( )。。
A．开关S断路B．小灯泡L断路
C．滑动变阻器R短路D．滑动变阻器R断路
3.(2020•大连)如图所示的电路，电源电压保持不变。闭合开关S，在滑动变阻器的滑片从a端向b端移动的过程中，不计温度对灯丝电阻的影响，则电路总功率P与电压表示数U之间的关系图象为( )。
A．；B．；C．；D．
4．(2020•南通)图甲为天然气泄漏检测电路原理图，电源电压恒定，R0为定值电阻，气敏传感器两端电压UQ随天然气浓度C变化的关系如图乙，则下列描述R0的功率P0，电路的总功率P随天然气浓度C变化的关系图线中，可能正确的是( )。
A．；B．；C．；D．
5.(2020•娄底)下列事例，属于防止电流热效应产生危害的是( )。
A．养鸡场使用电热孵化器孵小鸡；
B．家里使用电热水壶烧水；
C．小明妈妈用电熨斗熨衣服；
D．电脑温度过高时，风扇会及时启动，给电脑降温
方法二：排除法
按照题意的要求，熟练运用物理概念、规律，对选项与题干的关系或对选项本身的科学性进行判断，将与题干无关或缺乏科学性的选项排除；此方法常应用于单选题。注意有时题目要求选出错误的选项，那就是排除正确的选项。
【典例】(2020•安顺)如图所示是额定电压为3V的小灯泡的I﹣U变化关系图象。根据图象，下列关于小灯泡的一些物理量分析正确的是( )。
A．此过程中电流与电压成正比；
B．此过程中小灯泡电阻保持不变；
C．额定电流是0.3A；
D．额定功率是1.5W
【跟踪练习】
1.(2020•泰州)如图甲所示电路，电源电压恒为6V，滑动变阻器R的规格为“25Ω 1A”，电流表量程选择“0～0.6A”，电压表量程选择“0～3V”，小灯泡上标有“4.5V 0.3A”字样，其I﹣U图象如图乙所示，闭合开关S，为保证电路安全，在移动滑片P的过程中，下列选项正确的是( )。
A．电路的最大功率是3.6W；
B．小灯泡的最小功率是0.75W；
C．电流表的最小示数是0.15A；
D．电流表的最大示数是0.4A
2．(2020•青岛)甲、乙两个电热器的电阻之比为5：4，通电相同时间产生的热量之比为5：1，则通过甲、乙的电流之比为( )。
A．4：1B．1：4C．2：1D．1：2
3.(2020•鞍山)如图所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向左移动。下列说法中正确的是( )。
A．电流表A1的示数变大；
B．电压表V的示数变小；
C．电流表A2与A1的示数之差不变；
D．电压表V与电流表A2的示数之比变大
4.(2020•鄂尔多斯)图甲是身高测量仪，体检者站在绝缘平台上，能自动显示身高，电路原理如图乙。R0为定值电阻，滑动变阻器R的滑片P随身高的增高而上滑。下列有关分析，正确的是( )。
A．电流表示数显示身高，身高越高示数越大；
B．电压表示数显示身高，身高越高示数越大；
C．身高越高，R0消耗的电功率越小；
D．身高越高，电路消耗的总功率越大
5.(2020•河池)如图所示，若要使R1、R2并联，则( )。
A．只闭合S1B．只闭合S3
C．只闭合S2、S3D．只闭合S1、S2
方法三：概念辨析法
利用所学概念和理论，对需要解答每个选项进行分析，判断选项的正误，找出需要的答案。此方法与直接判断法类似，但有不同点。直接判断法可以直接利用所学知识进行正误判断；但概念辨析法需要对选项进行分析，找出题干中不符合概念要求或不正确的论述。
【典例】(2020•南宁)图是某简易煤气检测电路，其中Q为气敏元件，其阻值随煤气浓度的升高而减小。若输出信号的仪表选用电压表或电流表，闭合开关S，当煤气浓度升高时，要求仪表的示数增大，则( )。
A．选用电压表接在a、b之间；B．选用电压表接在b、c之间；
C．选用电流表接在b、c之间；D．选用电流表接在a、c之间
【跟踪练习】
1.(2020•大连)下列电路图中，电流表能直接测量灯L1电流的是( )。
A．B．
C．D．
2.(2020•甘孜州)小刚用图所示电路探究“一段电路中电流跟电阻的关系”。实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了完成探究，他应该采取的措施是( )。
A．将变阻器滑片适当向右移动；
B．保持变阻器滑片不动；
C．将变阻器滑片适当向左移动；
D．适当增加电池的节数
3.(2020•葫芦岛)如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片向右滑动过程中，下列说法正确的是( )。
A．电流表A示数变小；
B．电压表V1 示数不变；
C．电压表V2示数与电流表A示数乘积变小；
D．电压表V1示数与电流表A示数比值变小
4.(2020•北京)如图所示电路中，将开关S闭合，完全相同的灯L1和灯L2均发光。下列说法正确的是( )。
A．灯L1比灯L2亮；
B．通过A点的电流大于通过B点的电流；
C．灯L1的实际电功率比灯L2的实际电功率小；
D．电路中AB两点间的电压等于BC两点间的电压
5.(2020•哈尔滨)如图所示，L1“3V 3W”、L2“3V 1.5W”。灯丝电阻不变，电源电压3V．开关S闭合后，下列说法正确的是( )。
A．L1和L2的电阻之比是2：1；
B．L1和L2的电流之比是1：2；
C．L1两端电压是2V；
D．两灯消耗的总功率是1W
方法四：推理法
推理法是根据题干给出的条件，利用有关的物理规律、物理公式或物理原理通过逻辑推理或计算得出正确答案，然后再与备选答案对照作出选择。
【典例】(2020•聊城)如表是小明家电饭煲铭牌的部分信息，小明家电能表的示数如图所示。把电饭煲接在家庭电路中使用时，下列说法错误的是( )。
A．电饭煲是利用电流的热效应工作的；
B．电饭煲在中挡正常工作时电热丝阻值比低挡正常工作时小；
C．电饭煲在高挡正常工作10min，消耗的电能是1.08×106J；
D．若家中只接入电饭煲，在高挡正常工作10min，电能表示数将变成7328.6kW•h
【跟踪练习】
1.(2020•常德)用电器R1和R2上都标有“6V”字样，它们的电流随电压变化关系如图所示。下列说法不正确的是( )。
A．R1 和R2的阻值不随温度的变化而变化；
B．R1：R2＝2：1；
C．R1和R2并联在4V电源上，通过电流I1：I2＝2：1；
D．R1和R2并联在4V电源上，消耗总功率为1.2W
2.(2020•无锡)在测量额定电压为2.5V的小灯泡的电功率时。小红所观察和记录的结果如表所示。
分析实验记录，她得出了以下结论：
①小灯泡的额定功率为0.625W
②小灯泡的实际功率越大，亮度越亮
③小灯泡的电阻随两端的电压升高而增大
①小灯泡和阻值为2Ω的定值电阻串联接在电压为3V的电源两端时，能正常发光
其中正确的是( )。
A．只有①B．只有①②C．只有①②③D．①②③④都正确
3.(2020•遵义)如图所示，电源电压保持不变，R1为定值电阻。闭合开关S，电压表V1示数为U1，电压表V2示数为U2，电流表A示数为I，在滑动变阻器的滑片P向左移动的过程中，电压表V2示数变化了△U2，电流表A示数变化了△I．下列说法正确的是( )。
A．U1不变，U2变大，I变小B．U1变小，U2不变，I变小
C．|△U2|与|△I|的比值不变D．|△U2|与|△I|的比值变大
4.(2020•镇江)测温模拟电路如图1所示，温度表由量程为3V的电压表改装而成，电源电压U为6V，R的阻值为40Ω，热敏电阻的阻值Rt随温度t变化的关系如图2所示。则当开关S闭合后( )。
A．电路可测量的最高温度为50℃；
B．温度表的0℃应标在电压表零刻度处；
C．若增大U，电路可测量的最高温度将增大；
D．若U 增大3V，R 增大45Ω，电路可测量的最高温度将增大
5.(2020•呼和浩特)科学方法在物理问题的研究中，起到了重要的作用。比如，两个定值电阻，一个5Ω，一个10Ω，粗细均匀。以下描述正确的是( )。
A．如果这两个电阻的材料相同，则5Ω的长度一定大于10Ω的长度；
B．如果这两个电阻的材料不同，则5Ω的长度一定小于10Ω的长度；
C．如果这两个电阻的材料、横截面积相同，则5Ω的长度一定小于10Ω的长度；
D．如果这两个电阻的材料、长度相同，则5Ω的横截面积一定小于10Ω的横截面积
一、电路基本概念
1．(2020•广西)如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A的示数是0.4A，A1的示数是0.1A，则通过小灯泡L1的电流( )。
A．0.5AB．0.4AC．0.3AD．0.1A
2．(2020•淄博)小明要设计一款电热水壶，能实现自动抽水和加热，且抽水和加热能独立操作。下列符合要求的电路是( )。
A．；B．；C．；D．
3．(2020•百色)三个轻质泡沫小球甲、乙、丙之间相互作用时的情景如图所示，已知甲球带正电荷，下列判断正确的是( )。
A．乙、丙两球一定带同种电荷；
B．乙、丙两球一定带异种电荷；
C．丙球可能带负电；
D．丙球可能带正电
4．(2020•西宁)如图所示是某校科技小组的四位同学设计的天然气泄露检测电路，其中R为气敏电阻，它的阻值随天然气浓度变化曲线如图所示，R0为定值电阻，电源两端的电压恒定不变。电路设计要求当天然气浓度增大时，电路中电表示数增大。图中电路图符合设计要求的是( )。
A．；B．；C．；D．
5．(2020•十堰)某学校有前、后两个大门，在前、后门上各装有一个按钮开关，门卫室内有电池组和甲、乙两盏电灯，前门来人按下开关时甲灯亮，后门来人按下开关时乙灯亮。下列电路图符合要求的是( )。
A．；B．；C．；D．
6．(2020•宿迁)取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池。用电压表测量电压如图所示，下列说法正确的是( )。
A．铁片是水果电池的正极；
B．两个相同水果电池串联后可提供更高电压；
C．该水果电池的电压是 3V；
D．水果电池将内能转化为电能
7．(2020•鄂州)如图所示，先后将不同材料接在电路的A、B两点间，闭合开关，能使小灯泡发光的是( )。
A．干木条B．铜丝C．塑料棒D．陶瓷棒
8．(2020•海南)如图所示电路，探究并联电路中电流的关系。L1与L2是两个不同规格的小灯泡，闭合开关后，通过a、b、c、d四处电流的大小关系正确的是( )。
A．Ia＝IbB．Ia＝IcC．Ib＝IcD．Ia＝Id
9．(2020•湘潭)图中的电加热眼罩，可以缓解眼睛疲劳，它有两个发热电阻。当开关S1闭合时，R1工作，为低温状态；再闭合S2，R1、R2同时工作，为高温状态；若断开S1，眼罩停止发热。下面电路图符合以上要求的是( )。
A．；B．；C．；D．
10．(2020•仙桃)在干燥的环境下，用丝绸摩擦两根玻璃棒，手持其中一根靠近被吊起的另一根，它们相互排斥。下列说法中正确的是( )。
A．玻璃棒失去电子带正电；
B．玻璃棒得到电子带正电；
C．在潮湿的环境下重复实验，它们相互吸引；
D．玻璃棒在任何条件下都是绝缘体
二、欧姆定律及应用
1．(2020•桂林)从2020年5月1日起，驾驶员酒醉后驾车要负刑事责任。酒精测试仪可检测驾驶员是否酒后驾车，如图所示是它的原理图。图中R1为定值电阻，酒精气体传感器R2的电阻值随酒精气体浓度的増大而减小的，酒精气体浓度越大，那么测试仪的( )。
A．电压表示数不变B．电压表示数越大
C．通过传感器的电流越小D．传感器两端的电压越大
2．(2020•广西)如图所示电路，电源电压保持不变，闭合开关S、S1后，再断开S1时( )。
A．灯L的亮度变暗B．电压表V的示数变小
C．电流表A1的示数变大D．电流表A的示数变小
3．(2020•西藏)如图所示，开关闭合后，电压表V1的示数为2V，电压表V2的示数为5V，则R1：R2等于( )。
A．2：5B．5：2C．3：2D．2：3
4．(2020•广西)如图是某简易煤气检测电路，其中Q为气敏元件，其阻值随煤气浓度的升高而减小。若输出信号的仪表选用电压表或电流表，闭合开关S，当煤气浓度升高时，要求仪表的示数增大，则( )。
A．选用电压表接在a、b之间；
B．选用电压表接在b、c之间；
C．选用电流表接在b、c之间；
D．选用电流表接在a、c之间
5．(2020•鄂尔多斯)在图甲电路中，电源电压不变，R0为定值电阻，R为滑动变阻器。在滑片P从最右端向最左端滑动过程中，电压表与电流表的示数变化关系如图乙。则下列说法正确的是( )。
A．电源电压为5V；
B．R0消耗的最小功率为0.4W；
C．定值电阻R0为8Ω；
D．滑片P在中点时，电流为0.4A
6．(2020•广安)如图所示，电源电压不变，R1为定值电阻，开关闭合后滑片向右移动时，下列说法错误的是( )。
A．电压表测的是R1两端电压；
B．电流表示数变大；
C．电压表示数变小；
D．电压表与电流表示数之比不变
7．(2020•长春)某科技小组为快递公司设计的分拣计数装置简化电路如图所示。R1为定值电阻，R2为光敏电阻。当有光照射时电阻变小，激光被遮挡一次，计数器会自动计数一次(计数器可视为电压表)，闭合开关。激光被遮挡瞬间，下列说法正确的是( )。
A．电阻R2的阻值变小B．通过R2的电流变大
C．计数器两端的电压变大D．R1与R2的电流之比变小
8．(2020•绵阳)电梯超载报警器工作原理示意图如图所示，R0为定值电阻，压敏电阻R的阻值随着压力的增大而减小，A为电流表，其示数超过设定值时自动报警。电梯处于运行状态，开关S闭合，有人进入电梯后( )
A．电流表示数变小，R和R0的总电功率变大；
B．电流表示数变小，R和R0的总电功率变小；
C．电流表示数变大，R和R0的总电功率变大
D．电流表示数变大，R和R0的总电功率变小
9．(2020•烟台)在如图所示的电路中，电源电压不变。闭合开关S后，滑动变阻器的滑片P向右端滑动时( )。
A．电流表示数减小，电压表示数增大；
B．电流表示数减小，电压表示数不变；
C．电流表示数不变，电压表示数不变；
D．电流表示数增大，电压表示数减小
10．(2020•河池)如图所示为某学生实验小组设计的电路，电源电压和灯泡的电阻始终保持不变。闭合开关S，在确保电路安全的情况下，向右移动滑动变阻器滑片P的过程中，下列说法正确的是( )。
A．电压表V1的示数变大；
B．电流表A的示数变小；
C．电压表V1与V2的示数之和变小；
D．若电压表V1突然短路，则小灯泡变亮
三、电功率
1．(2020•河池)“赛龙舟”是端午节里的传统节目。小浩自制了一个卡通龙舟，用亮度可调节的红、绿灯做它的眼睛。他用规格为“12V 6W”的红灯、“12V 12W”的绿灯及“24Ω 2A”的滑动变阻器等元件，设计了如图所示电路。当闭合开关S1、S2、S，且滑动变阻器的滑片P移至R的最右端时，两灯都正常发光。电源电压不变，不考虑灯丝电阻的变化。下列说法正确的是( )。
A．电源电压为24V；
B．该电路最大工作电流是2A；
C．该电路最小电功率是3W；
D．该电路最大电功率与最小电功率之比为9：2
2．(2020•广安)利用如图所示的装置测量小灯泡的电功率，电源电压恒定不变，小灯泡上标有“3.8V“字样。如果闭合开关，实验操作过程中出现了以下几种情况，分析错误的是( )。
A．无论怎样移动滑动变阻器的滑片，小灯泡不亮，电压表的示数几乎等于电源电压，电流表几乎无示数，原因可能是小灯泡断路；
B．无论怎样移动滑动变阻器的滑片，小灯泡很暗且亮度不变，原因是滑动变阻器同时接入两个下接线柱；
C．当小灯泡的实际电压为2.5V 时，要测量小灯泡的额定功率，需将滑片向左移动；
D．电压表无示数，小灯泡不亮，可能是小灯泡短路
3．(2020•宿迁)图是探究“影响电流热效应因素”的实验装置，将R1、R2两电阻丝密封在两只完全相同的烧瓶内，且R1＞R2，瓶内装入等质量的煤油，下列说法错误的是( )。
A．烧瓶内选用比热容较小的液体，可以使实验现象更明显；
B．该装置可以探究电流通过电阻丝产生的热量与电阻大小的关系；
C．实验中通过温度计示数的变化来比较电阻丝产生热量的多少；
D．若要比较水和煤油的比热容大小，只需将一个烧瓶内的煤油换成等质量的水即可
4．(2020•株洲)如图所示，长度、横截面积一样，材料不同的两个长方体电阻串联在电路中，电阻分别为R1＝2Ω，R2＝4Ω在它们表面涂上厚度一样的蜡，现在闭合开关给它们通电，过一段时间后，我们观察到( )。
A．R1上的蜡熔化得快；
B．R2上的蜡熔化得快；
C．R1、R2上的蜡熔化得一样快；
D．无法比较
5．(2020•陕西)如图1所示的电路，电源电压不变，R0为定值电阻，R为滑动变阻器。闭合开关，滑片P从一端滑到另一端的过程中，电压表示数随滑动变阻器阻值变化的关系如图2所示。下列说法正确的是( )。
A．滑片从最左端向最右端滑动过程中，电流表示数变小；
B．滑片滑动过程中，电压表与电流表示数之比不变；
C．电源电压为6V；
D．电路消耗的最大功率为3.6W
6．(2020•武汉)如图甲所示的电路中，电源电压保持不变，灯泡L的I﹣U图象如图乙所示。当只闭合开关S1，滑动变阻器的滑片P在最右端时，电压表的示数是2V，电流表的示数是I1；当只闭合开关S1、S3．滑片P在最左端时，电流表的示数是I2；当只闭合开关S2、S3，滑片P在中点时，电压表的示数是3V，电流表的示数是I3．已知I1：I2＝2：9，I2：I3＝3：1．当滑片P在最左端时，通过开关通断，可使电路消耗的功率最大，该最大值是( )。
A．7.2WB．8.1WC．9.0WD．9.9W
7．(2020•邵阳)甲、乙二个普通白炽灯泡铭牌上分别标着“220V 40W”、“110V 40W”字样，正常发光相同时间，它们消耗的电能( )。
A．甲灯的多B．乙灯的多C．一样多D．不能确定
8．(2020•眉山)如图甲所示，电源电压不变，将小灯泡L和电阻R接入电路中，只闭合开关S1时，小灯泡L的实际功率为1W．图乙是小灯泡L和电阻R的I﹣U图象。下列说法中正确的是( )。
A．只闭合开关S1时，L的电阻为10Ω；
B．再闭合开关S2后，电路总功率为1.2W；
C．再闭合开关S2后，电流表示数增加0.5A；
D．再闭合开关S2后，在1min内电阻R产生的热量是24J
9．(2020•眉山)两个定值电阻，甲标有“10Ω 1A”，乙标有“15Ω 0.6A”，现把它们连入由一个开关和电源组成的电路，以下说法正确的是( )。
A．甲、乙并联时允许干路最大电流为1.6A；
B．甲、乙并联时允许乙的最大功率为9W；
C．甲、乙串联时允许电源最大电压为19V；
D．甲、乙串联时允许甲的最大功率为3.6W
10．(2020•眉山)如图所示，电源电压不变，电阻R为定值电阻，下列说法正确的是( )。
①要使电路中消耗的总功率减小，给R并联一个较大阻值的电阻；
②要使电路中消耗的总功率稍稍增大一点，给R并联一个较大阻值的电阻；
③如果给R并联一个等值电阻，此电路在相同的时间内产生的热量为原来的二分之一；
④如果给R串联一个标有“6V 2W”的灯泡，灯泡恰好能正常发光。若换上一个“6V 3W”的灯泡与R串联，则此灯泡消耗的实际功率一定小于3W。
A．①②B．②④C．①③D．③④
序号
问题方式
序号
问题方式
1
对导体、绝缘体、两种电荷的认识
2
电路概念的理解与分析
3
串并联电路分析
4
测量电路判断
5
电路故障分析
6
实用电路应用分析
7
电压概念理解
8
串并联电路电流、电压分析
9
电阻概念的理解
10
电路简单计算
11
欧姆定律的应用
12
电功、电功率及其计算
13
电热计算与分析
14
常见实验探究分析
15
电阻、电功率测量分析
16
家庭电路及用电常识理解
测试点
a、b
b、c
c、d
电压表示数
有示数
有示数
无示数
额定电压
220V
频率
50Hz
额定功率
高挡
1800W
中挡
1200W
低挡
500W
小灯泡两端的电压U/V
0.5
1.0
1.5
2
2.5
3
通过小灯泡的电流I/A
0.12
0.16
0.19
0.23
0.25
0.28
小灯泡的亮度
暗→亮
正常发光
过亮
相关学案
2023届初中物理二轮复习专题6.2 开放题（学生版）（最新） 学案： 这是一份2023届初中物理二轮复习专题6.2 开放题（学生版）（最新） 学案，共11页。学案主要包含了迎战中考，跟踪练习等内容，欢迎下载使用。
2023届初中物理二轮复习专题6.1 解答题（学生版）（最新）学案： 这是一份2023届初中物理二轮复习专题6.1 解答题（学生版）（最新）学案，共12页。学案主要包含了迎战中考，跟踪练习，查阅资料，实验过程，实验现象，思考与分析等内容，欢迎下载使用。
2023届初中物理二轮复习专题5.2 综合计算题（电学）（学生版）（最新） 学案： 这是一份2023届初中物理二轮复习专题5.2 综合计算题（电学）（学生版）（最新） 学案，共13页。学案主要包含了迎战中考，跟踪训练等内容，欢迎下载使用。
