2020-2021学年2 电阻定律课后测评

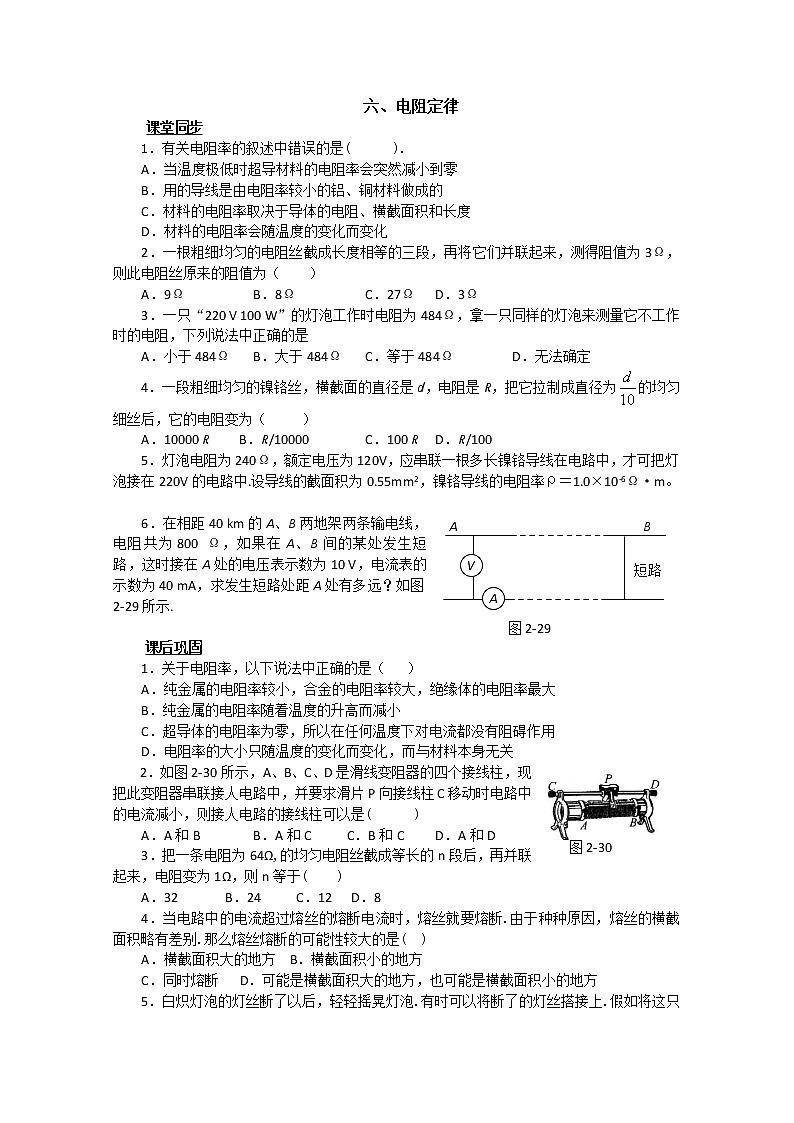

六、电阻定律

课堂同步

1．有关电阻率的叙述中错误的是(   ).

A．当温度极低时超导材料的电阻率会突然减小到零

B．用的导线是由电阻率较小的铝、铜材料做成的

C．材料的电阻率取决于导体的电阻、横截面积和长度

D．材料的电阻率会随温度的变化而变化

2．一根粗细均匀的电阻丝截成长度相等的三段，再将它们并联起来，测得阻值为3Ω，则此电阻丝原来的阻值为（    ）

A．9Ω   B．8Ω   C．27Ω   D．3Ω

3．一只“220 V 100 W”的灯泡工作时电阻为484Ω，拿一只同样的灯泡来测量它不工作时的电阻，下列说法中正确的是

A．小于484Ω B．大于484Ω C．等于484Ω      D．无法确定

4．一段粗细均匀的镍铬丝，横截面的直径是d，电阻是R，把它拉制成直径为的均匀细丝后，它的电阻变为（     ）

A．10000 R   B．R/10000  C．100 R   D．R/100

5．灯泡电阻为240Ω，额定电压为120V，应串联一根多长镍铬导线在电路中，才可把灯泡接在220V的电路中.设导线的截面积为0.55mm2，镍铬导线的电阻率ρ＝1.0×10-6Ω·m。

6．在相距40 km的A、B两地架两条输电线，电阻共为800 Ω，如果在A、B间的某处发生短路，这时接在A处的电压表示数为10 V，电流表的示数为40 mA，求发生短路处距A处有多远？如图2-29所示.

课后巩固

1．关于电阻率，以下说法中正确的是（   ）

A．纯金属的电阻率较小，合金的电阻率较大，绝缘体的电阻率最大

B．纯金属的电阻率随着温度的升高而减小

C．超导体的电阻率为零，所以在任何温度下对电流都没有阻碍作用

D．电阻率的大小只随温度的变化而变化，而与材料本身无关

2．如图2-30所示，A、B、C、D是滑线变阻器的四个接线柱，现把此变阻器串联接人电路中，并要求滑片P向接线柱C移动时电路中的电流减小，则接人电路的接线柱可以是(                 )

A．A和B  B．A和C     C．B和C   D．A和D

3．把一条电阻为64Ω,的均匀电阻丝截成等长的n段后，再并联起来，电阻变为1Ω，则n等于(                )

A．32   B．24     C．12    D．8

4．当电路中的电流超过熔丝的熔断电流时，熔丝就要熔断.由于种种原因，熔丝的横截面积略有差别.那么熔丝熔断的可能性较大的是(              )

A．横截面积大的地方  B．横截面积小的地方

C．同时熔断   D．可能是横截面积大的地方，也可能是横截面积小的地方

5．白炽灯泡的灯丝断了以后，轻轻摇晃灯泡.有时可以将断了的灯丝搭接上.假如将这只灯泡再装到灯座上，与原来相比，灯泡是亮些还是暗些?试解释之(注意:搭接灯丝的灯泡虽然仍能发光，但充气灯泡中的气压会比设计的高，容易发生爆炸事故.因此，不要使用搭接灯丝的灯泡).

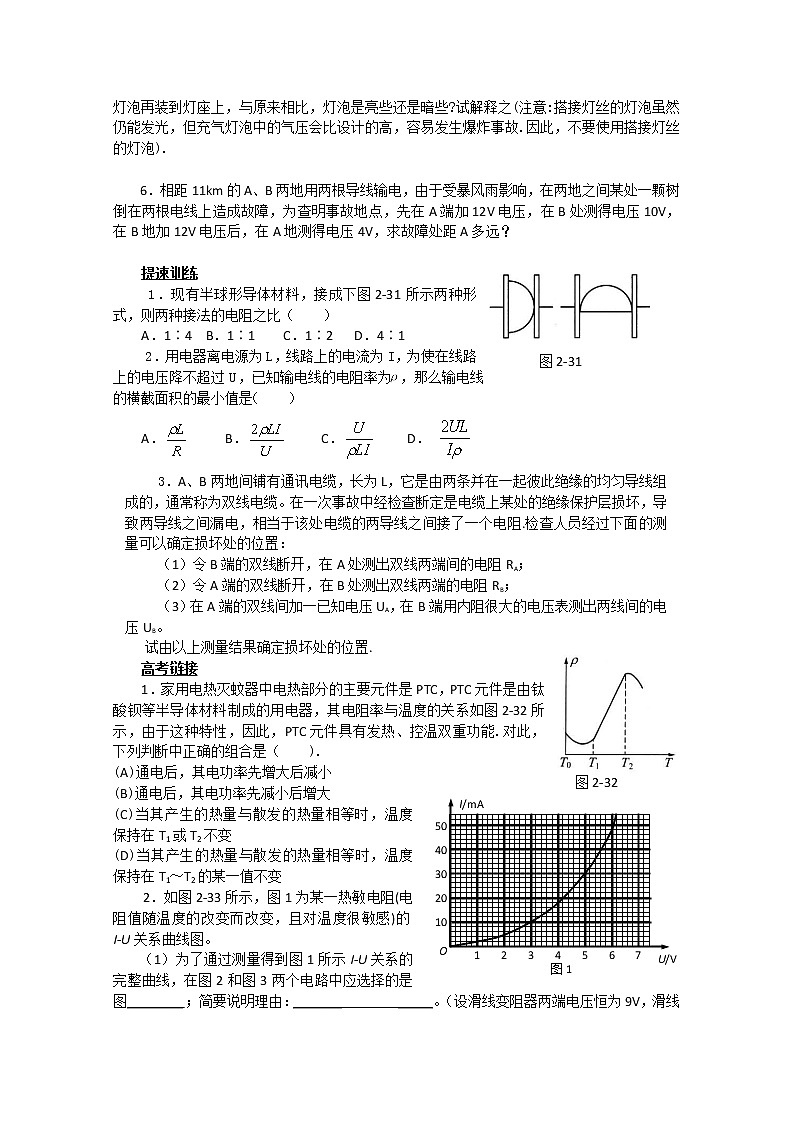

6．相距11km的A、B两地用两根导线输电，由于受暴风雨影响，在两地之间某处一颗树倒在两根电线上造成故障，为查明事故地点，先在A端加12V电压，在B处测得电压10V，在B地加12V电压后，在A地测得电压4V，求故障处距A多远？

提速训练

 1．现有半球形导体材料，接成下图2-31所示两种形式，则两种接法的电阻之比（    ）

A．1∶4  B．1∶1    C．1∶2   D．4∶1

2．用电器离电源为L，线路上的电流为I，为使在线路上的电压降不超过U，已知输电线的电阻率为ρ，那么输电线的横截面积的最小值是（    ）

A．  B．     C．    D．

3．A、B两地间铺有通讯电缆，长为L，它是由两条并在一起彼此绝缘的均匀导线组成的，通常称为双线电缆。在一次事故中经检查断定是电缆上某处的绝缘保护层损坏，导致两导线之间漏电，相当于该处电缆的两导线之间接了一个电阻.检查人员经过下面的测量可以确定损坏处的位置：

（1）令B端的双线断开，在A处测出双线两端间的电阻RA；

（2）令A端的双线断开，在B处测出双线两端的电阻RB；

（3）在A端的双线间加一已知电压UA，在B端用内阻很大的电压表测出两线间的电压UB。

试由以上测量结果确定损坏处的位置.

高考链接

1．家用电热灭蚊器中电热部分的主要元件是PTC，PTC元件是由钛酸钡等半导体材料制成的用电器，其电阻率与温度的关系如图2-32所示，由于这种特性，因此，PTC元件具有发热、控温双重功能.对此，下列判断中正确的组合是（                 ).

(A)通电后，其电功率先增大后减小

(B)通电后，其电功率先减小后增大

(C)当其产生的热量与散发的热量相等时，温度保持在T1或T2不变

(D)当其产生的热量与散发的热量相等时，温度保持在T1～T2的某一值不变

2．如图2-33所示，图1为某一热敏电阻(电阻值随温度的改变而改变，且对温度很敏感)的I-U关系曲线图。

（1）为了通过测量得到图1所示I-U关系的完整曲线，在图2和图3两个电路中应选择的是图________；简要说明理由：_______        _____。（设滑线变阻器两端电压恒为9V，滑线变阻器的阻值为0-100Ω）。

（2）在图4电路中，电源电压恒为9V，电流表读数为70mA，定值电阻R1=250Ω。由热敏电阻的I-U关系曲线可知，热敏电阻两端的电压为________V；电阻R2的阻值为_____   _ Ω。

（3）举出一个可以应用热敏电阻的例子：_________________________。

六、电阻定律

课堂同步:1.C   2．C  3．A    4．A   5．110 m    6. 12.5 km

Rx=Ω=250 Ω 又Rx=ρ ；R总=ρ

解得x=×40 km=12.5 km

课后巩固:  1．A  2．C  3．D   4．B   5． 亮些，解释略  6. 1km（点拔：树倒在两线之间，树相当于一个定电阻，利用分压比求出）

提速训练:1．A  2．B   3．距A处

高考链接:1.AD   2．（1）2  图2调节的范围更广     （2）3.6   106    温控开关
