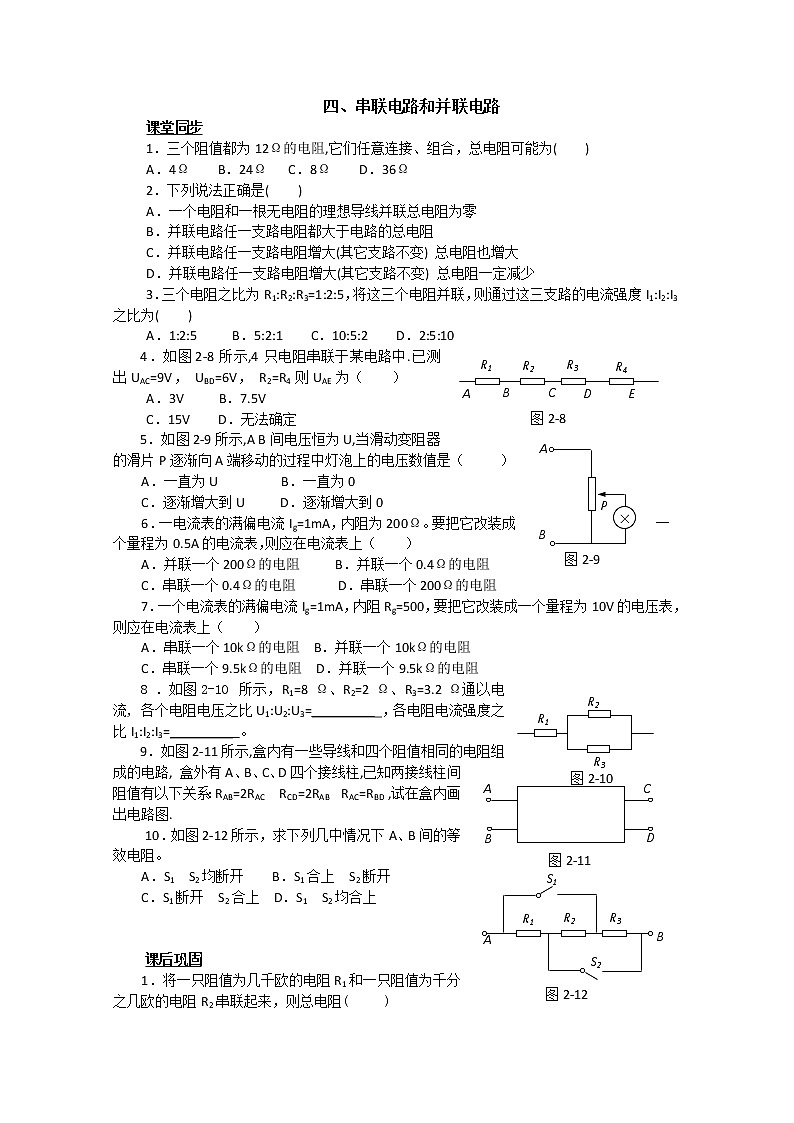

高中物理人教版 (新课标)选修34 串联电路和并联电路精练
展开1.三个阻值都为12Ω的电阻,它们任意连接、组合,总电阻可能为( )
A.4Ω B.24Ω C.8Ω D.36Ω
2.下列说法正确是( )
A.一个电阻和一根无电阻的理想导线并联总电阻为零
B.并联电路任一支路电阻都大于电路的总电阻
C.并联电路任一支路电阻增大(其它支路不变) 总电阻也增大
D.并联电路任一支路电阻增大(其它支路不变) 总电阻一定减少
3.三个电阻之比为R1:R2:R3=1:2:5,将这三个电阻并联,则通过这三支路的电流强度I1:I2:I3之比为( )
A.1:2:5 B.5:2:1 C.10:5:2 D.2:5:10
A
B
C
D
E
R1
R2
R3
R4
图2-8
4.如图2-8所示,4只电阻串联于某电路中.已测出UAC=9V, UBD=6V, R2=R4则UAE为( )
A.3V B.7.5V
C.15V D.无法确定
A
B
P
×
图2-9
5.如图2-9所示,A B间电压恒为U,当滑动变阻器的滑片P逐渐向A端移动的过程中灯泡上的电压数值是( )来
A.一直为U B.一直为0
C.逐渐增大到U D.逐渐增大到0
6.一电流表的满偏电流Ig=1mA,内阻为200Ω。要把它改装成一个量程为0.5A的电流表,则应在电流表上( )
A.并联一个200Ω的电阻 B.并联一个0.4Ω的电阻
C.串联一个0.4Ω的电阻 D.串联一个200Ω的电阻
7.一个电流表的满偏电流Ig=1mA,内阻Rg=500,要把它改装成一个量程为10V的电压表,则应在电流表上( )
A.串联一个10kΩ的电阻 B.并联一个10kΩ的电阻
C.串联一个9.5kΩ的电阻 D.并联一个9.5kΩ的电阻
R1
R2
R3
图2-10
8.如图2-10所示,R1=8Ω、R2=2Ω、R3=3.2Ω通以电流,各个电阻电压之比U1:U2:U3=__________,各电阻电流强度之比I1:I2:I3=_________ 。
A
B
C
D
图2-11
9.如图2-11所示,盒内有一些导线和四个阻值相同的电阻组成的电路, 盒外有A、B、C、D四个接线柱,已知两接线柱间阻值有以下关系:RAB=2RAC RCD=2RAB RAC=RBD ,试在盒内画出电路图.
S1
R1
R2
R3
S2
A
B
图2-12
10.如图2-12所示,求下列几中情况下A、B间的等效电阻。
A.S1 S2均断开 B.S1合上 S2断开
C.S1断开 S2合上 D.S1 S2均合上
课后巩固

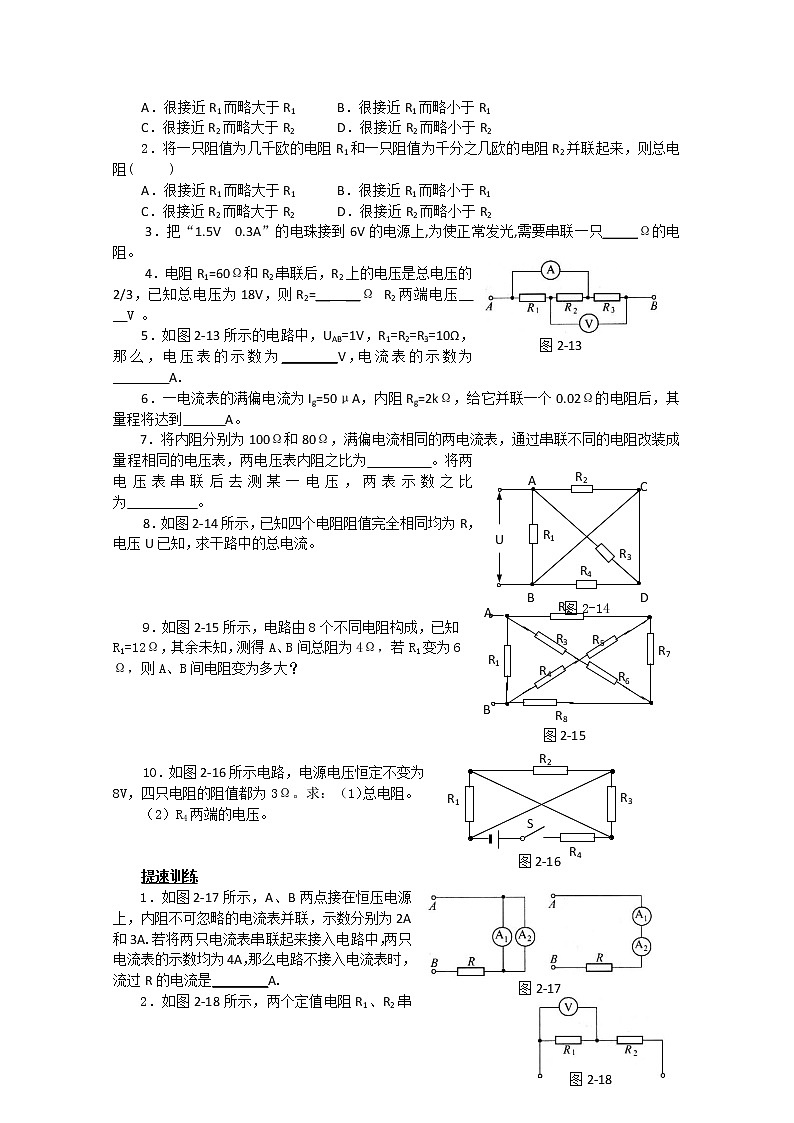

1.将一只阻值为几千欧的电阻R1和一只阻值为千分之几欧的电阻R2串联起来,则总电阻( )
A.很接近R1而略大于R1B.很接近R1而略小于R1
C.很接近R2而略大于R2D.很接近R2而略小于R2
2.将一只阻值为几千欧的电阻R1和一只阻值为千分之几欧的电阻R2并联起来,则总电阻( )
A.很接近R1而略大于R1B.很接近R1而略小于R1
C.很接近R2而略大于R2D.很接近R2而略小于R2
图2-13
3.把“1.5V 0.3A”的电珠接到6V的电源上,为使正常发光,需要串联一只_____Ω的电阻。
4.电阻R1=60Ω和R2串联后,R2上的电压是总电压的2/3,已知总电压为18V,则R2=__ __Ω R2两端电压__ __V 。
5.如图2-13所示的电路中,UAB=1V,R1=R2=R3=10Ω,那么,电压表的示数为________V,电流表的示数为________A.
6.一电流表的满偏电流为Ig=50μA,内阻Rg=2kΩ,给它并联一个0.02Ω的电阻后,其量程将达到 A。
A
C
D
B
R1
R2
R3
R4
图2-14
U
7.将内阻分别为100Ω和80Ω,满偏电流相同的两电流表,通过串联不同的电阻改装成量程相同的电压表,两电压表内阻之比为 。将两电压表串联后去测某一电压,两表示数之比为 。
8.如图2-14所示,已知四个电阻阻值完全相同均为R,电压U已知,求干路中的总电流。
R1
R2
R3
R4
R8
R5
R6
R7
A
B
9.如图2-15所示,电路由8个不同电阻构成,已知R1=12Ω,其余未知,测得A、B间总阻为4Ω,若R1变为6Ω,则A、B间电阻变为多大?
R1
R2
R3
R4
S
图2-16
图2-15
10.如图2-16所示电路,电源电压恒定不变为8V,四只电阻的阻值都为3Ω。求:(1)总电阻。
(2)R4两端的电压。
提速训练
图2-17
1.如图2-17所示,A、B两点接在恒压电源上,内阻不可忽略的电流表并联,示数分别为2A和3A.若将两只电流表串联起来接入电路中,两只电流表的示数均为4A,那么电路不接入电流表时,流过R的电流是________A.
图2-18
2.如图2-18所示,两个定值电阻R1、R2串联后接在电压U稳定于12V的直流电源上,有人把一个内阻不是远大于R1、R2的电压表接在R1两端,电压表的示数为8V.如果他把电压表改接在R2两端,则电压表的示数将( ).
图2-19
(A)小于4V(B)等于4V
(C)大于4V小于8V(D)等于或大于8V
3.如图2-19所示电路中,已知I=3A,I1=2A,R1=10Ω,R2=5Ω,R3=30Ω,则通过电流表的电流方向为向________,电流的大小为________A.
高考链接
图2-20
1.如图2-20所示电路中,4个电阻阻值均为R.电键S闭合时,有质量为m带电量为q的小球静止于水平放置的平行板电容器的正中间.现在断开电键S,这个带电小球便向平行板电容器的一个极板运动,并与该极板碰撞.碰撞过程中小球没有机械能损失,只是碰撞后小球所带电量发生变化,所带电荷的性质与该板所带电荷相同.碰撞后小球恰好能运动至另一极板.设两极板间距离为d,设电源输出电压恒定.问:
(1) 电源输出电压多大?
(2)小球与极板碰撞后所带电量q’为多少?
图2-21
2.电阻R1、R2、R3连接成如图2-21所示的电路,放在一个箱中,箱面上有三个接线柱A、B、C,请用多用表和导线设计一个实验,通过在A、B、C的测量,确定各个电阻的阻值.要求写出实验步骤并用所测值表示电阻R1、R2、R3。
四、串联电路和并联电路
A
B
C
D
课堂同步:ACD 2.ABC 3.C 4.C 5.C 6.B 7.C
8.13∶2∶2 13∶8∶5 9.如右图
10.R1+R2+R3 R3 R1
课后巩固: 1.A 2.D 3.15 4.120 12 5.1,0.1 6.5 7.1∶1 1∶1 8.R总=R/3,I=3U/R 9.3Ω 10.4Ω 6V
提速训练 2.A 3.右,0.5
高考链接:1.(1)(2)7q/6 2.先依次用一根导线将A、B,A、C,B、C短路,分别测量B、C,A、B,A、C间电阻,然后通过计算得到电阻R1、R2、R3的阻值
