初中沪科版第五节 测量电压授课ppt课件

这是一份初中沪科版第五节 测量电压授课ppt课件，共13页。PPT课件主要包含了温故知新，提出问题，猜想假设，实验探究，设计实验，进行实验收集数据，实验数据，分析论证，交流讨论，可能三个电压相等等内容，欢迎下载使用。

那灯泡两端的电压也相同吗？

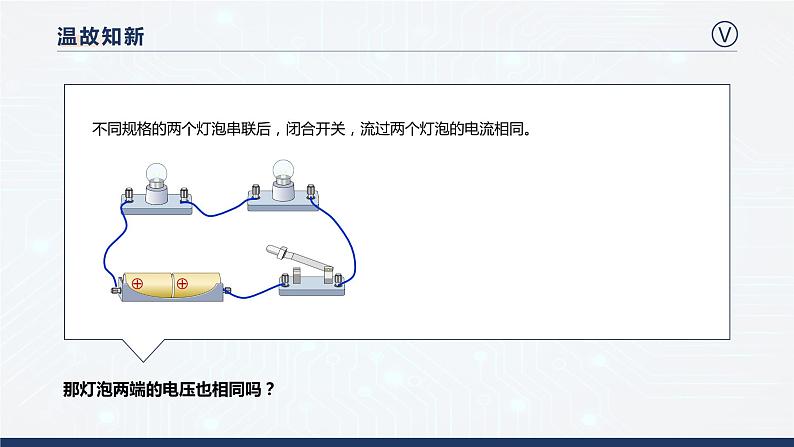

不同规格的两个灯泡串联后，闭合开关，流过两个灯泡的电流相同。

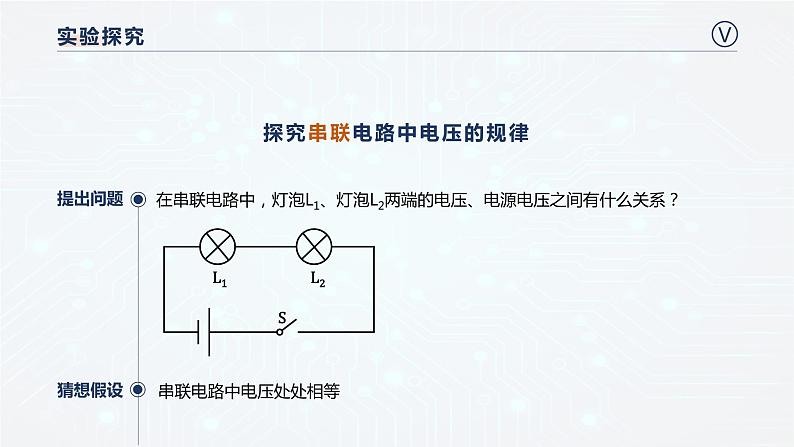

在串联电路中，灯泡L1、灯泡L2两端的电压、电源电压之间有什么关系？
串联电路中电压处处相等
探究串联电路中电压的规律

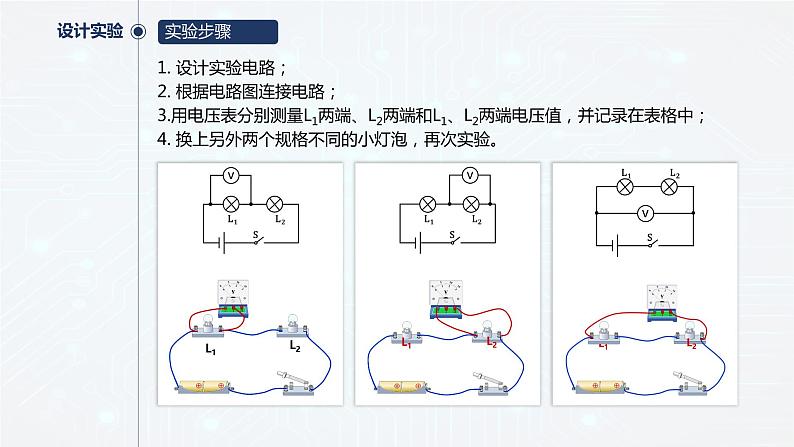

1. 设计实验电路；2. 根据电路图连接电路；3.用电压表分别测量L1两端、L2两端和L1、L2两端电压值，并记录在表格中；4. 换上另外两个规格不同的小灯泡，再次实验。

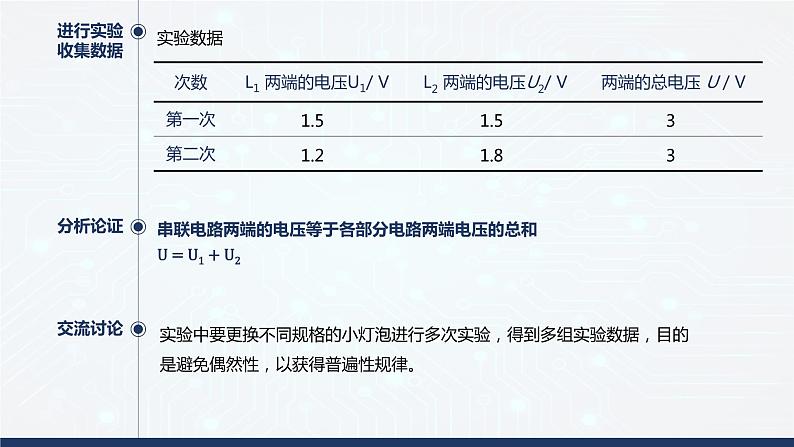

串联电路两端的电压等于各部分电路两端电压的总和
实验中要更换不同规格的小灯泡进行多次实验，得到多组实验数据，目的是避免偶然性，以获得普遍性规律。
U = U1 + U2

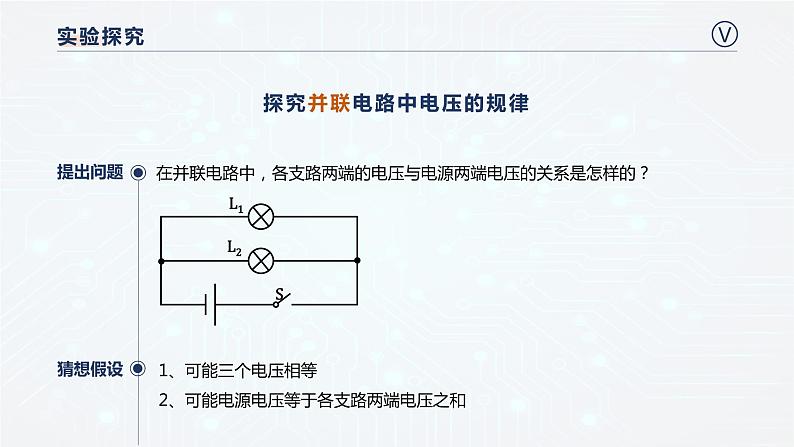

在并联电路中，各支路两端的电压与电源两端电压的关系是怎样的？
探究并联电路中电压的规律
2、可能电源电压等于各支路两端电压之和
1. 设计实验电路；2.根据电路图连接电路；3.用电压表测L1两端的电压U1，L2两端的电压U2，L1、L2两端电压U；4.换上另外两个规格不同的小灯泡，再次实验。
并联电路中各并联支路两端的电压都相等
U = U1 = U2
串、并联电路中电压的规律
如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（ ）
A. L1两端电压为2V B. L1两端电压为4VC. L2两端电压为4V D. L1和L2两端电压之和为6V
如图所示的电路中，闭合开关，电压表V1的示数为4.5 V，则电压表V2的示数为________V，电源电压为________V。
小希用如图所示电路来探究串联电路的电压特点．（1）在拆接电路时，开关必须______． (2)实验中最好选择规格__________（填“相同”或“不相同”）的小灯泡． (3)用电压表分别测出AB、BC、AC亮点间的电压为UAB、UBC、UAC．经多次实验，得到的数 据在图表中．分析数据，你可得到串联电路的电压特点是________________（用公式表示）
(4)小希进行多次实验的主要目的是______（填序号） ①寻找普遍规律 ②减小实验误差．
UAC=UAB+UBC
