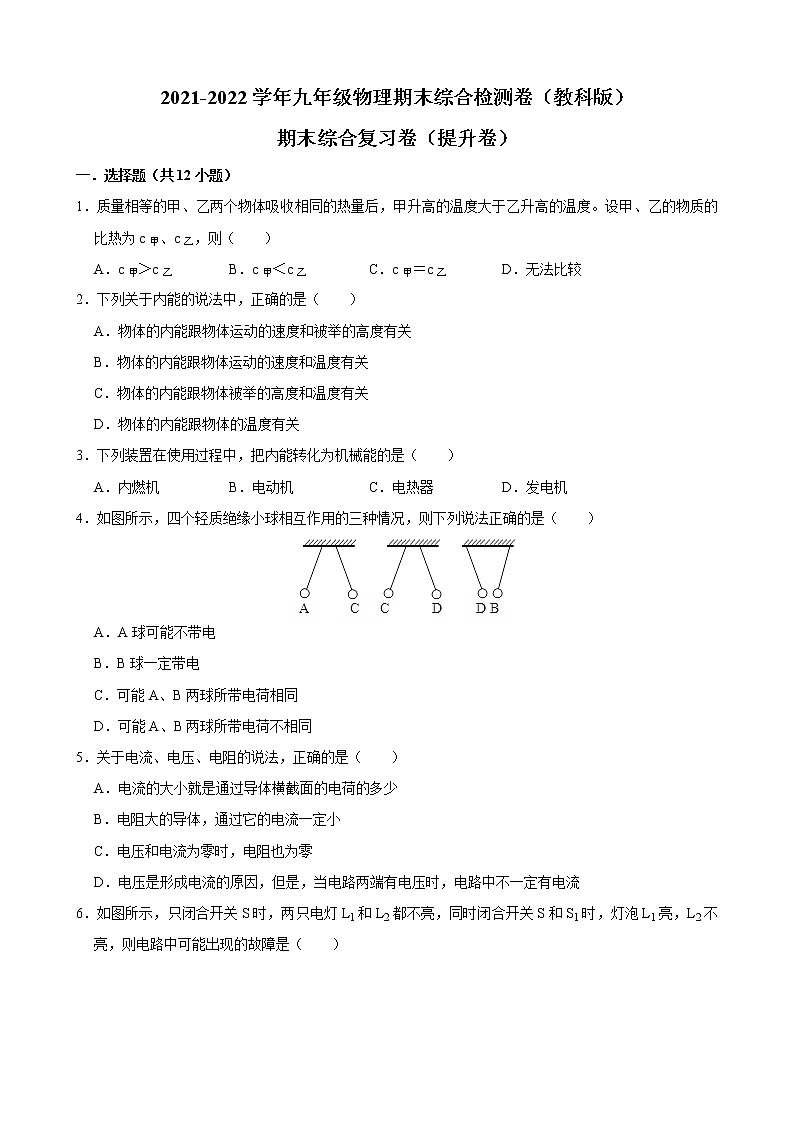

2021-2022学年九年级物理期末综合检测卷（教科版）

期末综合复习卷（提升卷）

一．选择题（共12小题）

1．质量相等的甲、乙两个物体吸收相同的热量后，甲升高的温度大于乙升高的温度。设甲、乙的物质的比热为c甲、c乙，则（　　）

A．c甲＞c乙 B．c甲＜c乙 C．c甲＝c乙 D．无法比较

2．下列关于内能的说法中，正确的是（　　）

A．物体的内能跟物体运动的速度和被举的高度有关

B．物体的内能跟物体运动的速度和温度有关

C．物体的内能跟物体被举的高度和温度有关

D．物体的内能跟物体的温度有关

3．下列装置在使用过程中，把内能转化为机械能的是（　　）

A．内燃机 B．电动机 C．电热器 D．发电机

4．如图所示，四个轻质绝缘小球相互作用的三种情况，则下列说法正确的是（　　）

A．A球可能不带电

B．B球一定带电

C．可能A、B两球所带电荷相同

D．可能A、B两球所带电荷不相同

5．关于电流、电压、电阻的说法，正确的是（　　）

A．电流的大小就是通过导体横截面的电荷的多少

B．电阻大的导体，通过它的电流一定小

C．电压和电流为零时，电阻也为零

D．电压是形成电流的原因，但是，当电路两端有电压时，电路中不一定有电流

6．如图所示，只闭合开关S时，两只电灯L1和L2都不亮，同时闭合开关S和S1时，灯泡L1亮，L2不亮，则电路中可能出现的故障是（　　）

A．灯L1开路 B．灯L2开路 C．灯L1短路 D．灯L2短路

7．标有“36V  40W”的甲灯、“110V  40W”的乙灯和“220V  40W”的丙灯都正常发光，其发光情况为（　　）

A．甲灯最亮 B．乙灯最亮 C．丙灯最亮 D．一样亮

8．教室里装有多盏电灯。上晚自习时，每多开一盏灯，则教室电路的（　　）

A．总电阻减小，总电流增大

B．总电阻增大，总功率减小

C．总电压不变，总功率不变

D．总电阻减小，总功率减小

9．如图所示，电源电压不变，开关闭合后，滑动变阻器的滑片向左滑动时，下列判断正确的是（　　）

A．电压表示数变大，电流表示数变大，电灯变亮

B．电压表示数变大，电流表示数变小，电灯变暗

C．电压表示数变小，电流表示数变大，电灯变亮

D．电压表示数变小，电流表示数变小，电灯变暗

10．如图所示电路中，电源电压（不变）和甲乙两灯的额定电压都是6V，甲灯的额定功率比乙灯的小。如果要使两灯的实际功率相等，下列方法中可采取的是（　　）

A．帮甲灯并联一个适当阻值的电阻

B．帮甲灯串联一个适当阻值的电阻

C．帮乙灯串联一个适当阻值的电阻

D．帮乙灯并联一个适当阻值的电阻

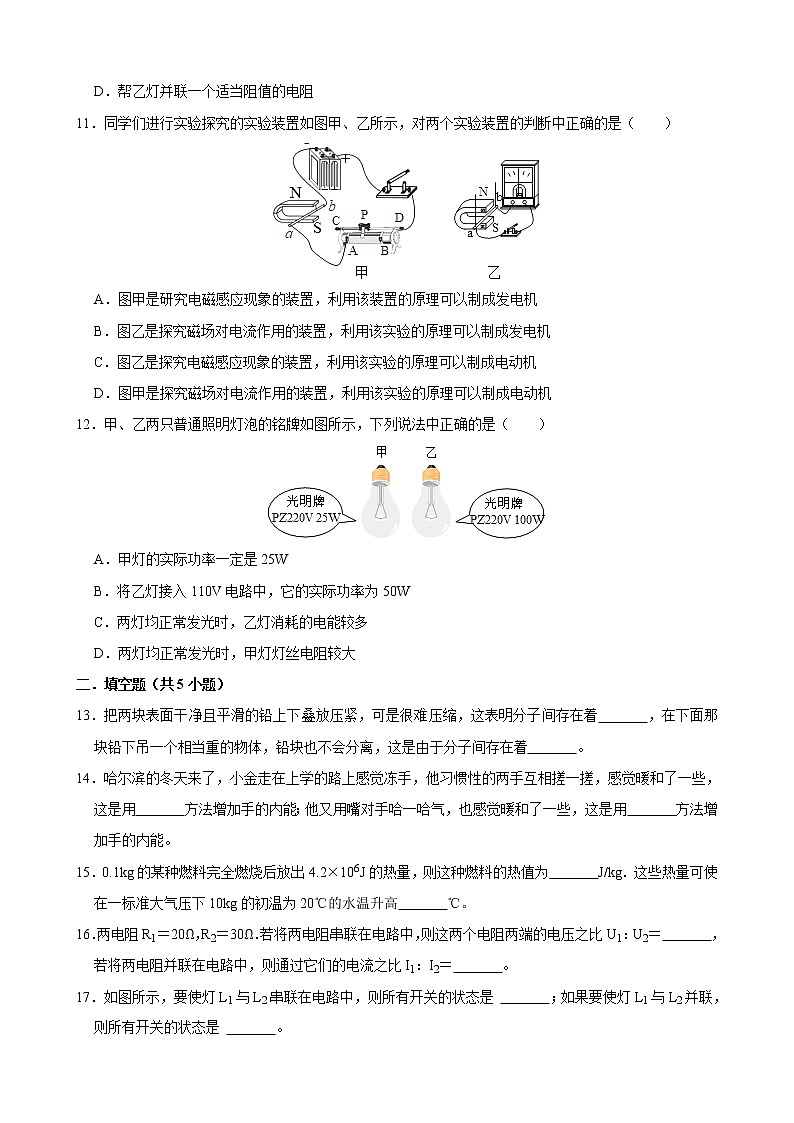

11．同学们进行实验探究的实验装置如图甲、乙所示，对两个实验装置的判断中正确的是（　　）

A．图甲是研究电磁感应现象的装置，利用该装置的原理可以制成发电机

B．图乙是探究磁场对电流作用的装置，利用该实验的原理可以制成发电机

C．图乙是探究电磁感应现象的装置，利用该实验的原理可以制成电动机

D．图甲是探究磁场对电流作用的装置，利用该实验的原理可以制成电动机

12．甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是（　　）

A．甲灯的实际功率一定是25W

B．将乙灯接入110V电路中，它的实际功率为50W

C．两灯均正常发光时，乙灯消耗的电能较多

D．两灯均正常发光时，甲灯灯丝电阻较大

二．填空题（共5小题）

13．把两块表面干净且平滑的铅上下叠放压紧，可是很难压缩，这表明分子间存在着　   　，在下面那块铅下吊一个相当重的物体，铅块也不会分离，这是由于分子间存在着　   　。

14．哈尔滨的冬天来了，小金走在上学的路上感觉冻手，他习惯性的两手互相搓一搓，感觉暖和了一些，这是用　   　方法增加手的内能；他又用嘴对手哈一哈气，也感觉暖和了一些，这是用　   　方法增加手的内能。

15．0.1kg的某种燃料完全燃烧后放出4.2×106J的热量，则这种燃料的热值为　   　J/kg．这些热量可使在一标准大气压下10kg的初温为20℃的水温升高　   　℃。

16．两电阻R1＝20Ω，R2＝30Ω．若将两电阻串联在电路中，则这两个电阻两端的电压之比U1：U2＝　   　，若将两电阻并联在电路中，则通过它们的电流之比I1：I2＝　   　。

17．如图所示，要使灯L1与L2串联在电路中，则所有开关的状态是 　   　；如果要使灯L1与L2并联，则所有开关的状态是 　   　。

三．作图题（共3小题）

18．请根据如图的电路图连接实物图，小灯泡电阻约为10Ω，滑动变阻器滑片P向左滑动时灯变亮。

19．请你用笔划线代替导线将图示的电路连接完整，使两灯并联，开关S同时控制两只小灯泡，电流表测通过L1的电流（约0.2A）（要求：导线不能交叉）。

20．根据实物图将对应的电路图画在虚线框内。

四．实验探究题（共2小题）

21．小刚和小强在连接串、并联电路的实验中：

（1）小刚连接了如图所示的电路，闭合开关S，出现的现象是 　   　（填两灯的发光情况）。

（2）小刚想将电路全部拆散，重新连接，小强认为只需拆除 　   　这一根导线，就能使电路成为串联电路。

（3）拆除导线后，闭合开关S时，灯L1、L2都不亮，用一段导线的两端接触A、B两点时，两灯都不亮；接触C、D两点时，两灯也不亮；接触E、F两点时，只有灯L1亮。对此，下列判断中正确的是 　   　。

A.灯L1断路

B.灯L2断路

C.开关S断路

D.灯L2短路

（4）小强认为，在小刚最初连接的电路中，只改动一根导线，电路就能成为并联电路。小强应该将导线 　   　接 　   　的一端改接到 　   　接线柱上。（均填字母）

22．小华为探究“电流与电阻的关系”，设计了如图甲的实验电路。她找来了如下实验器材：电压恒为3V的电源，电流表、电压表各一只，一个开关，阻值分别为10Ω、20Ω、50Ω的定值电阻各一个，滑动变阻器上标有“50Ω 1A”字样，导线若干。

（1）请你用笔画线代替导线，将图乙实物连接完整。

（2）在连接电路过程时，开关应始终处于 　   　状态。

（3）连接好电路，闭合开关，移动变阻器滑片，发现电流表指针偏转。电压表示数为零，则出现此故障的原因可能是：电阻R 　   　（选填“短路”或“开路”）。

（4）故障排除后，小华先把10Ω电阻接入电路，移动变阻器滑片，使电压表示数为2V，读出电流表示数。接着断开开关，拆下10Ω电阻改换成阻值为20Ω的电阻继续实验。闭合开关，电压表示数如图丙，是 　   　V，为完成探究，此时她应将变阻器滑片向 　   　端（选填“A”或“B”）移动，使电压表的示数为 　   　V。

（5）正确操作并完成实验后，小华根据记录的数据作出了如图丁所示的电流I随电阻R变化的关系图象。分析图象得出的“电流与电阻的关系”是：　   　。

五．计算题（共3小题）

23．我国自主研制的红旗HQ3无人驾驶汽车在某段平直公路上进行测试，汽车以10m/s的速度匀速行驶了5min，消耗燃油0.3kg，汽车发动机的牵引力是1000N，已知燃油的热值为4.5×107J/kg。试求：

（1）消耗的燃油完全燃烧产生的热量是多少？

（2）汽车牵引力所做的功是多少？

（3）发动机的效率是多少（结果保留两位小数）？

24．图甲是一个超声波加湿器，图乙是其内部湿度监测装置的简化电路图。已知电源电压为12V，定值电阻R0的阻值为30Ω，电流表的量程为0～200mA，电压表的量程为0～9V，湿敏电阻R的阻值随湿度RH变化关系如表所示，其阻值最大为120Ω（图中未画出）。在电路安全工作的前提下：

（1）当电流表的示数为0.2A时，R接入电路中的阻值多少Ω？

（2）当湿度为60%时，电压表示数为多少V？

25．小超研究了家里的智能多功能热菜板，如图甲，发现该热菜板有“高温挡”、“中温挡”、“低温挡”三种加热功能，已知正常工作时：高温档功率为440W，中温挡功率为220W。其电路原理如图乙，通过开关S1和S2的不同接法组合，实现三挡加热功能（R1、R2均为加热电阻），求：

（1）R1的大小；

（2）热菜板在“低温挡”正常工作时的功率；

（3）某次使用时，小超断开家中其他所有用电器后，先让热菜板以“高温挡“工作110s，后转“低温挡”工作440s，观察到标有“1800r/（kW•h）”的电能表转盘在这550s内转了40转，热菜板工作的实际电压是多少。

参考答案

一．选择题（共12小题）

1．【解析】由热量的计算公式Q＝cm△t可得：c＝，

c甲＝，

c乙＝；

又∵Q甲＝Q乙，m甲＝m乙，△t甲＞△t乙；

∴c甲＜c乙。

故选：B。

2．【解析】因为内能是指物体内部所有分子做无规则运动所具有的动能和分子势能的总和，温度越高，分子热运动越剧烈，分子越多，其具有的分子动能和势能就越大，因此，影响物体内能的因素有温度、物体内部分子的多少、种类、结构、状态等；物体的速度、高度只会影响物体的机械能，与内能无关。故D正确，ABC错误。

故选：D。

3．【解析】A、内燃机将内能转化为机械能；

B、电动机是消耗电能的，将电能转化为机械能；

C、电热器是消耗电能，产生热量，将电能转化为内能；

D、发电机是产生电能的，是将机械能转化为电能；

故选：A。

4．【解析】

（1）A排斥C，则AC两球一定带电，并且带同种电荷；CD相斥，则CD一定带电，且带同种电荷，故A、C、D带同种电荷；故A错；

（2）BD相互吸引，所以B有可能不带电、可能带与D不同的电荷，故B错；

（3）BD相互吸引，A、C、D带同种电荷，所以也与A吸引，B有可能不带电、可能带与A不同的电荷，不能带与A相同的电荷，故C错、D正确。

故选：D。

5．【解析】A、电流的大小就是单位时间内通过导体横截面的电荷量的多少；故A错误；

B、通过导体电流的大小与导体两端的电压和导体的电阻有关，故B错误；

C、导体上的电压电流都为零时，电阻不为零，电阻是导体本身的一种性质，与两端的电压和通过的电流无关；故C错误；

D、电路中有电流通过，电路两端一定有电压，但导体两端有电压，导体中不一定有电流，故D正确。

故选：D。

6．【解析】只闭合开关S时，两灯均不亮，说明有开路的地方，当同时闭合开关S和S1时，灯L1亮，L2不亮，说明是在L2灯处开路。

故选：B。

7．【解析】由铭牌可知，三灯虽然额定电压不同，但额定功率相等，当灯正常发光时，其实际功率等于额定功率，所以实际功率都相等，所以三灯一样亮。

故选：D。

8．【解析】家庭总电压保持220V不变，每多开一盏灯，多增加了一个支路，相当于增加了原来的横截面积，总电阻减小，总电流变大，故A正确，BCD错误。

故选：A。

9．【解析】由电路图可知，灯泡与滑动变阻器串联，电压表测灯泡两端的电压，电流表测电路中的电流，

开关闭合后，滑动变阻器的滑片向左滑动时，接入电路中的电阻变大，电路中的总电阻变大，

由I＝可知，电路中的电流变小，即电流表的示数变小，故AC不正确；

由U＝IR可知，灯泡两端的电压变小，即电压表的示数变小，故B不正确；

因P＝UI，且灯泡的亮暗取决于实际功率的大小，

所以，灯泡的实际功率变小，灯泡变暗。

故选：D。

10．【解析】∵P＝，且U甲额＝U乙额，P甲额＜P乙额，

∴R甲＞R乙，

要使两灯泡的实际功率相同，可以给乙串联一个适当阻值的分压电阻，使乙灯泡两端的电压减小，实际功率减小。

故选：C。

11．【解析】在甲图中，闭合开关后，处于磁场中的通电导线ab会受到力的作用，故该装置说明了通电导线在磁场中受力的作用，电动机就是利用该原理制成的，故A选项错误，D选项正确；

图乙中，若让金属棒ab在磁场中做切割磁感线运动，此时电路中就会产生感应电流，此现象称为电磁感应现象，发电机就是利用该原理制成的，故B、C选项均错误；

故选：D。

12．【解析】A、甲灯的额定功率是25W，但实际电压改变时，其实际功率也随之变化，不一定总是25W，故A说法不对。

B、由乙灯铭牌上的字样可知，当乙灯接入220V电路中正常工作，其额定功率为100W．根据 P＝可知，在电阻不变的情况下，功率与电压的平方成正比，当电压变为110V，即为额定电压的1/2，则实际功率就是额定功率的1/4，所以此时的实际功率为：P＝＝＝25W，故B不对。

C、当两灯都正常发光时，它们的实际功率都等于各自的额定功率，分别为25W和100W，但由于不清楚各自的工作时间，故无法确定谁消耗的电能多。故C不对。

D、根据R＝可知，在电压一定时，电阻与功率成反比。两都正常工作时，电压都是220V，而甲的额定功率小，故甲的电阻较大，故D正确。

故选：D。

二．填空题（共5小题）

13．【解析】两块表面平整干净的铅块压紧，可是很难压缩，这表明分子间存在斥力；在下面那块铅下吊一个相当重的物体，铅块也不会分离，这是由于分子间存在着引力。

故答案为：斥力；引力。

14．【解析】“搓手”是用做功的方式增加手的内能；

“哈气”是用热传递的方式增加手的内能；

故答案为：做功，热传递。

15．【解析】（1）由Q放＝mq，可得，这种燃料的热值q＝＝＝4.2×107J/kg；

（2）水吸收的热量：Q吸＝Q放＝4.2×106J，

由Q＝cm△t可知，水升高的温度：

△t＝＝＝100℃，

而在一标准大气压下，水温不可能达到100℃+20℃＝120℃．故水温只能升高80℃。

故答案为：4.2×107；80。

16．【解析】（1）两电阻串联在电路中时，

因串联电路中各处的电流相等，

所以，由I＝可得，两电阻两端的电压之比：

＝＝＝＝；

（2）两电阻并联在电路中时，

因并联电路中各支路两端的电压相等，

所以，通过两电阻的电流之比：

＝＝＝。

故答案为：2：3； 3：2。

17．【解析】要使灯泡L1、L2串联在电源的两端，必须使得电流只有一条路径，根据电路图可知应该S1S2断开，闭合S3；

要使灯泡L1、L2并联，必须闭合S1S2断开S3。

故答案为：S1S2断开，闭合S3；闭合S1S2断开S3

三．作图题（共3小题）

18．【解析】滑动变阻器滑片P向左滑动时灯变亮，说明通过灯泡的电流变大，根据欧姆定律可知，电路中的总电阻变小，即滑动变阻器的电阻变小；滑动变阻器采用一上一下的接法，故应接下面的左端接线柱，如图所示：

19．【解析】由题意可知，两灯并联，开关S位于干路，电流表位于L1支路，且选小量程，

从电源的正极出发，依次连接灯L1、电流表A、开关S回到电源的负极，然后把灯L2并联在灯L1和电流表A两端，如下图所示：

20．【解析】由实物图知，灯泡L1、L2并联，开关S1在干路上，S2在L1支路上，电路图如图所示：

。

四．实验探究题（共2小题）

21．【解析】（1）小刚连接了如图所示电路，根据电路图可知，电源两极直接将导线连接起来，形成了电源短路，两灯都将不会发光；

（2）根据电路图可知，拆除c这一根导线，电流从电源正极依次经过两个灯泡回到电源负极，因此两灯串联连接。

（3）将多余的c导线拆除以后，闭合开关S时，小电灯L1、L2都不亮，说明电路出现了断路；

用一段导线的两端接触A、B两点时，两灯都不亮，说明开关完好；接触C、D两点时，两灯也不亮，说明灯泡L1完好；接触E、F两点时，只有灯L1亮，说明灯L2断路，故选B；

（4）要使两灯成为并联的电路，则电流应从电源的正极出发，经开关分别流入两个灯泡、然后汇合回到电源的负极；则由图可知，应将c导线的D端移接到C端或E端，将e导线的F端移接到C端或E端，电路就能成为两灯并联的正确电路了。

故答案为：（1）两灯均不发光；（2）c；（3）B；（4）b；D；C或E。

22．【解析】（1）变阻器按一下一上连入电路中与电流表串联，电源电压为3V，故电压表选用小量程与电阻并联，如下所示：

；

（2）为了保护电路，连接电路时开关应断开；

（3）连接好电路，闭合开关，移动滑动变阻器滑片，发现电流表指针偏转，电路为通路，电压表示数为零，可能是与电压表并联的定值电阻R短路；

（4）将定值电阻由10Ω改接成20Ω的电阻，闭合开关，电压表示数如图丙所示，电压表选用小量程，分度值为0.1V，其示数是2.4V；

探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，因2.4V大于2V，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向A端移动，使电压表的示数为2V；

（5）由图丙知，电阻两端的电压：UV＝IR＝0.2A×10Ω＝……＝0.04A×50Ω＝2V，因电流与电阻之积为一定值，故得出的结论是：电压一定时，电流与电阻成反比。

故答案为：（1）如图所示；（2）断开；（3）短路；（3）2.4；A；2；（4）电压一定时，电流与电阻成反比。

五．计算题（共3小题）

23．【解析】

（1）由公式q＝得，完全燃烧汽油释放的热量：Q＝qm＝4.5×107J/kg×0.3kg＝1.35×107J；

（2）汽车发动机做的有用功：s＝vt＝10m/s×5×60m＝3000m；

      W＝Fs＝1000N×3000m＝3.0×106J；

（3）汽车发动机的效率：η＝＝＝22.22%。

答：（1）消耗的燃油完全燃烧产生的热量是1.35×107J；

（2）汽车牵引力所做的功是3.0×106J；

（3）发动机的效率是22.22%。

24．【解析】由图乙可知：定值电阻R0与湿敏电阻R串联，电压表测量湿敏电阻R两端的电压，电流表测量电路中的电流，

（1）当电流表的示数为0.2A，即电路中的电流为I＝0.2A时，

电路中的总电阻为：R总＝＝＝60Ω，

R接入电路中的阻值为：R＝R总﹣R0＝60Ω﹣30Ω＝30Ω；

（2）当湿度为60%时，由R与RH的关系可知：R′＝70Ω，

此时电路中的电流为：I′＝＝＝＝0.12A，

电压表的示数即R两端的电压为：U′＝I′R′＝0.12A×70Ω＝8.4V。

答：（1）当电流表的示数为0.2A时，R接入电路中的阻值为30Ω；

（2）当湿度为60%时，电压表示数为8.4V。

25．【解析】（1）由电路图和表中参数可知，当开关S1闭合、S2接b时，电路为R1的简单电路，电路中的电阻较大，由P＝可知此时电功率较大，热菜板处于低温档，

由P＝可得，R1的阻值R1＝＝＝220Ω；

（2）当开关S1闭合、S2接a时，R1和R2并联，电路中电阻最小，由P＝可知此时电功率最大，热菜板处于高温挡，此时功率P高温＝440W，

R2消耗的电功率P2＝P高温﹣P中温＝440W﹣220W＝220W，

因为R1和R2并联，两端电压相等，且电功率PR2＝P1，所以R2＝R1＝220Ω，

当开关S1断开、S2接b时，R1和R2串联，此时电路中的电阻最大，由P＝UI＝可知电功率最小，热菜板处于低温挡，低温挡功率：

P低温＝＝＝110W；

（3）电能表上标有“1800r/kW•h”的字样，表示电路中每消耗1kW•h的电能，电能表的转盘转1800转，

电能表的转盘转40转时，热菜板消耗的电能：

W＝kW•h＝×3.6×106J＝8×104J，

热菜板以“高温挡”工作时，R1和R2并联，R并＝×220Ω＝110Ω，工作110s消耗的电能：

W1＝t1＝×110s，

热菜板以“低温挡”工作时，R1和R2串联，R串＝220Ω+220Ω＝440Ω，工作440s消耗的电能：

W2＝t2＝×440s，

由题知，W1+W2＝W＝8×104J，

×110s+×440s＝8×104J，

解得：U实＝200V。

答：（1）R1的阻值为220Ω；

（2）热菜板在“低温挡”正常工作时的功率为110W；

（3）热菜板工作的实际电压是200V。
