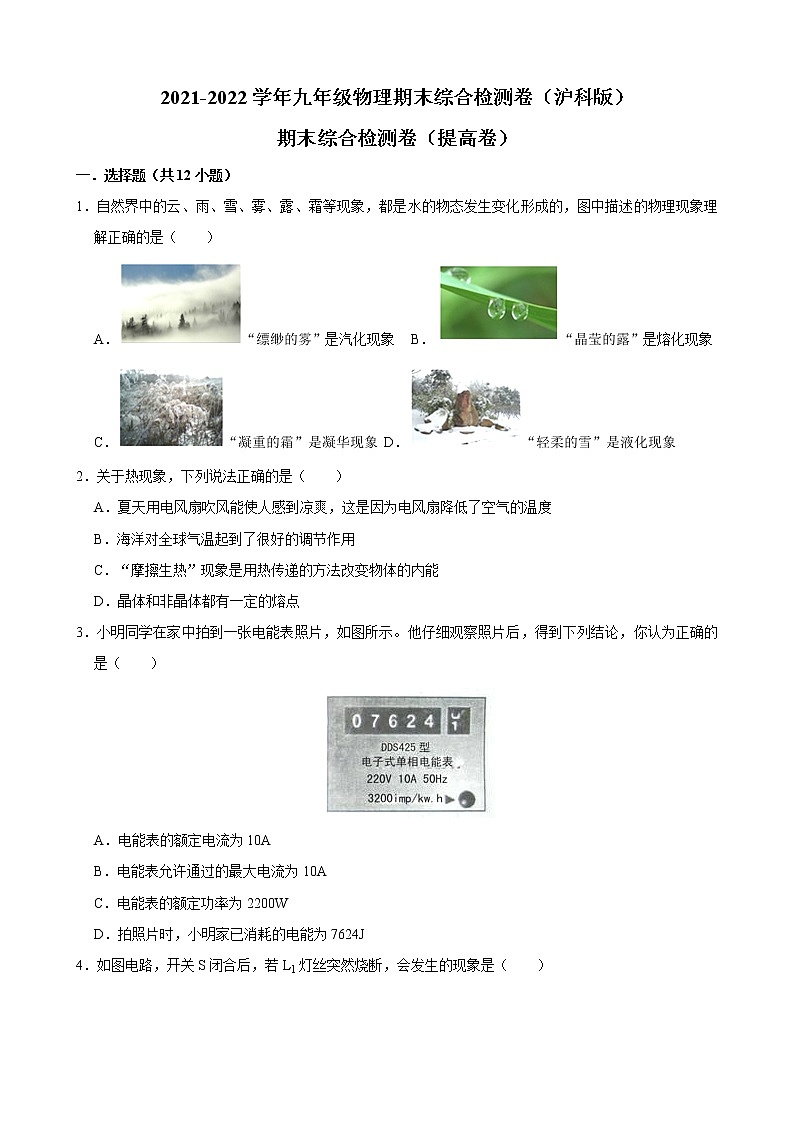

2021-2022学年沪科版物理九年级上学期期末综合检测卷（提高卷）（word版 含答案）
展开
这是一份2021-2022学年沪科版物理九年级上学期期末综合检测卷（提高卷）（word版 含答案），共17页。试卷主要包含了关于热现象，下列说法正确的是，下列做法中符合安全用电原则的是等内容，欢迎下载使用。
一．选择题（共12小题）
1．自然界中的云、雨、雪、雾、露、霜等现象，都是水的物态发生变化形成的，图中描述的物理现象理解正确的是（ ）
A．“缥缈的雾”是汽化现象B．“晶莹的露”是熔化现象
C．“凝重的霜”是凝华现象D．“轻柔的雪”是液化现象
2．关于热现象，下列说法正确的是（ ）
A．夏天用电风扇吹风能使人感到凉爽，这是因为电风扇降低了空气的温度
B．海洋对全球气温起到了很好的调节作用
C．“摩擦生热”现象是用热传递的方法改变物体的内能
D．晶体和非晶体都有一定的熔点
3．小明同学在家中拍到一张电能表照片，如图所示。他仔细观察照片后，得到下列结论，你认为正确的是（ ）
A．电能表的额定电流为10A
B．电能表允许通过的最大电流为10A
C．电能表的额定功率为2200W
D．拍照片时，小明家已消耗的电能为7624J

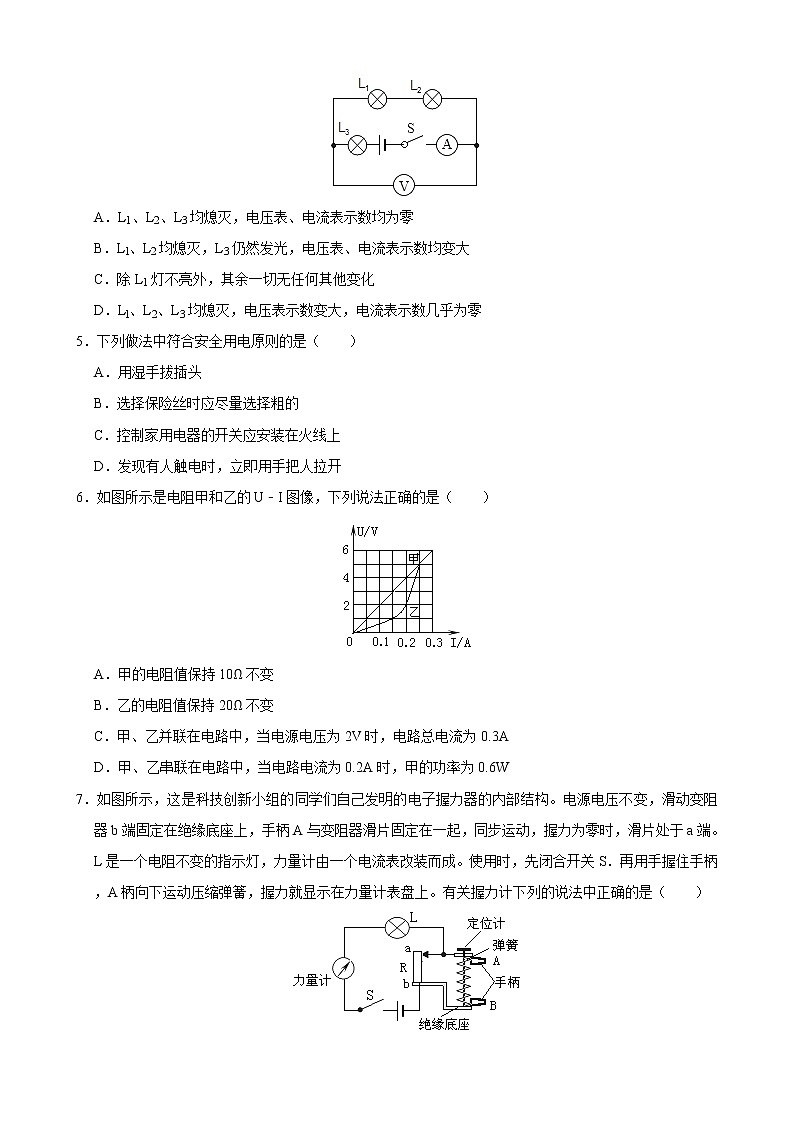

4．如图电路，开关S闭合后，若L1灯丝突然烧断，会发生的现象是（ ）
A．L1、L2、L3均熄灭，电压表、电流表示数均为零
B．Ll、L2均熄灭，L3仍然发光，电压表、电流表示数均变大
C．除L1灯不亮外，其余一切无任何其他变化
D．Ll、L2、L3均熄灭，电压表示数变大，电流表示数几乎为零
5．下列做法中符合安全用电原则的是（ ）
A．用湿手拔插头
B．选择保险丝时应尽量选择粗的
C．控制家用电器的开关应安装在火线上
D．发现有人触电时，立即用手把人拉开
6．如图所示是电阻甲和乙的U﹣I图像，下列说法正确的是（ ）
A．甲的电阻值保持10Ω不变
B．乙的电阻值保持20Ω不变
C．甲、乙并联在电路中，当电源电压为2V时，电路总电流为0.3A
D．甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为0.6W
7．如图所示，这是科技创新小组的同学们自己发明的电子握力器的内部结构。电源电压不变，滑动变阻器b端固定在绝缘底座上，手柄A与变阻器滑片固定在一起，同步运动，握力为零时，滑片处于a端。L是一个电阻不变的指示灯，力量计由一个电流表改装而成。使用时，先闭合开关S．再用手握住手柄，A柄向下运动压缩弹簧，握力就显示在力量计表盘上。有关握力计下列的说法中正确的是（ ）
A．握力越大灯泡越亮，力量计的示数越大
B．改装成的力量计的零刻度线就是原电流表的零刻度线
C．握力越大电路总电阻越大，总电流越小
D．握力越大，弹簧的长度越长；握力越小，弹簧长度越短

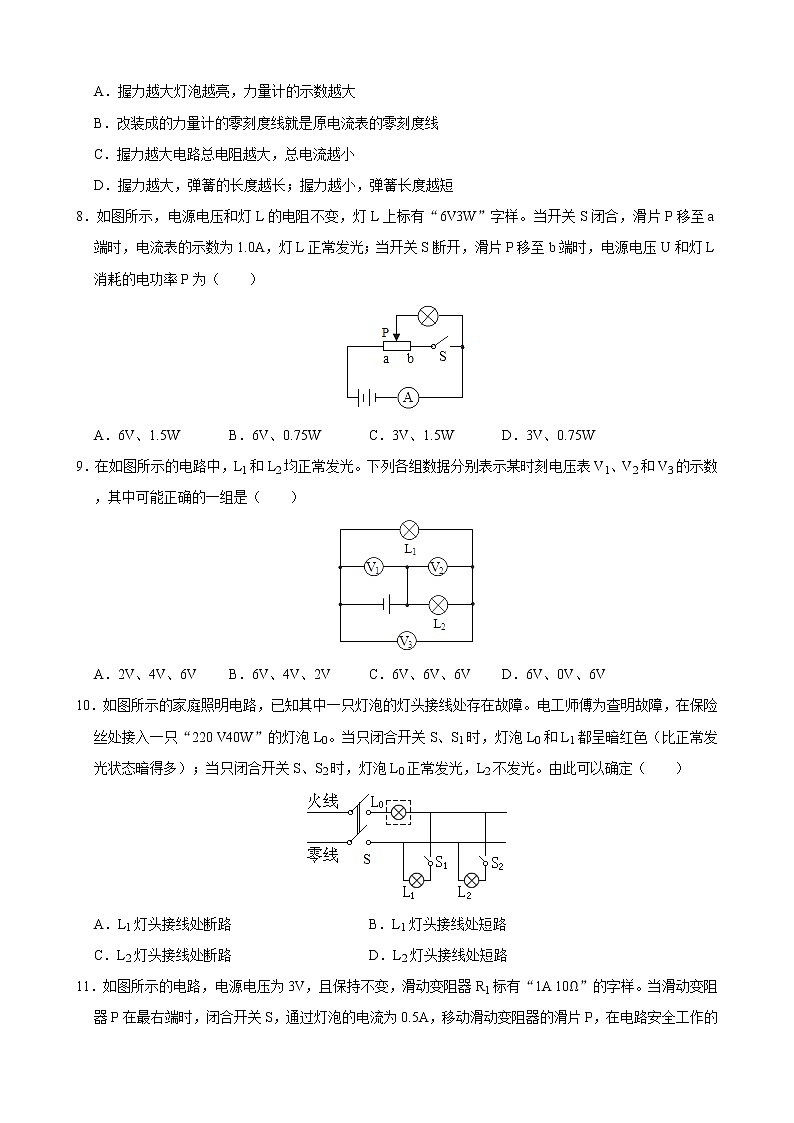

8．如图所示，电源电压和灯L的电阻不变，灯L上标有“6V3W”字样。当开关S闭合，滑片P移至a端时，电流表的示数为1.0A，灯L正常发光；当开关S断开，滑片P移至b端时，电源电压U和灯L消耗的电功率P为（ ）
A．6V、1.5WB．6V、0.75WC．3V、1.5WD．3V、0.75W
9．在如图所示的电路中，L1和L2均正常发光。下列各组数据分别表示某时刻电压表V1、V2和V3的示数，其中可能正确的一组是（ ）
A．2V、4V、6VB．6V、4V、2VC．6V、6V、6VD．6V、0V、6V
10．如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障。电工师傅为查明故障，在保险丝处接入一只“220 V40W”的灯泡L0。当只闭合开关S、S1时，灯泡L0和L1都呈暗红色（比正常发光状态暗得多）；当只闭合开关S、S2时，灯泡L0正常发光，L2不发光。由此可以确定（ ）
A．L1灯头接线处断路B．L1灯头接线处短路
C．L2灯头接线处断路D．L2灯头接线处短路
11．如图所示的电路，电源电压为3V，且保持不变，滑动变阻器R1标有“1A 10Ω”的字样。当滑动变阻器P在最右端时，闭合开关S，通过灯泡的电流为0.5A，移动滑动变阻器的滑片P，在电路安全工作的情况下，下列说法正确的是（ ）
A．向左移动滑动变阻器的滑片P时灯泡变亮
B．滑片P在最右端时通过干路中的电流是0.9A
C．R1消耗的电功率范围是1.5W﹣4.5W
D．电路板消耗的电功率范围是2.4W﹣4.5W
12．驾驶员酒醉后驾车要负刑事责任。酒精测试仪可检测驾驶员是否酒后驾车，如图所示是它的原理图。图中R0为定值电阻，酒精气体传感器的电阻值随酒精气体浓度的增大而减小，如果驾驶员呼出的酒精气体浓度越大，那么测试仪的（ ）
A．电压表示数越大B．电压表示数不变
C．通过传感器的电流越小D．传感器两端的电压越大
二．填空题（共5小题）
13．如图所示，两个相同的炊壶内装有同样多的水，此时都已沸腾。已知炉火的强度和房间内空气的湿度都相同，因此，可以判断出：房间甲的气温 （填“高于”、“低于”或“等于”）房间乙的气温。
14．核电站将核能最终转化为电能，它常建在海边，其原因之一是需要大量的水作为汽轮机的冷却剂，这利用了水的 较大。福清核电站一台发电功率为106kW的核电机组将于2013年开始发电，它每天能发电 kW•h。
15．如图所示电路，导线a的一端固定连接在铅笔芯上，当导线b的一端在铅笔芯上左右移动时，灯泡亮暗会发生变化。这个实验说明导体的电阻与 有关，受此启发，人们制造了一种可以改变电阻的元件，叫做 。
16．如图所示，电磁铁P和Q通电后，P的右端是 极，它们相互 。
17．某电饭锅设有“加热”和“保温”两挡，其内部简化电路如图所示，当开关S置于“1”挡时，电饭锅处于 （选填“加热”或“保温”）状态；若电饭锅保温与加热时总功率之比为1：50，则电阻R0和R1的比值为 。
三．作图题（共3小题）
18．要使两只灯泡并联，请在〇两处填上电压表或电流表。
19．根据如图的电路在方框内画出电路图。
20．根据图甲所示的电路图，用笔画线代替导线，连接乙图中的实物电路。
四．解答题（共3小题）
21．汽车已进入百姓家庭，汽车发动机性能的好坏倍受人们关注。在汽车发动机的设计过程中，既要考虑能量的有效利用，又要考虑发动机的冷却问题。[汽油热值为4.6×107J/kg，汽油密度为0.7×103kg/m3，水的比热容为4.2×103J/（kg•℃）]
（1）为了防止发动机过热，汽车的冷却系统常用水的循环来降低发动机的温度，5kg水在冷却系统中温度升高50℃，所吸收的热量是多少？
（2）10L汽油在汽车发动机汽缸内燃烧30min，可以释放出多少能量（假设汽油完全燃烧）？
（3）若发动机输出的功率为6×104W，则此汽车发动机的效率是多少？（汽车发动机效率的计算结果精确到1%）
22．小华家买了一个家用电吹风，如图甲所示。其简化电路如图乙所示，主要技术参数如表。
请解答下列问题：
（1）当电吹风吹冷风时，正常工作5min消耗的电能是多少？
（2）当选择开关旋至A、B处时，电吹风正常工作的功率最大是多少？此时电路中的总电流是多大？
（3）当电路供电电压为200V时，电吹风电热丝的实际电功率是多大？（计算结果保留一位小数）
23．如图甲电路所示，电源电压为9V且保持不变，小灯泡标有“6V6W”的字样，小灯泡的电流随电压的变化曲线如图乙。求：
（1）小灯泡正常发光时电阻为多少欧？
（2）当电流表的示数为0.7A时，小灯泡的电功率为多少瓦？
（3）当电压表的示数为2V时，整个电路10s内消耗的电能是多少焦？
五．实验探究题（共2小题）
24．如图，A、B两个实验装置完全相同，燃料的质量相同，烧杯内液体的质量相同。
（1）利用该实验装置可以比较不同物质的比热容，实验中，通过 反映液体吸收热量的多少；
（2）图C是小芳通过A、B两装置的实验数据画出的液体a、液体b的温度和时间的关系图，由图像可知两种液体升高相同的温度，液体 （选填“a”或者“b”）吸收的热量多。
（3）已知液体a、液体b中有一种是水，通过比较可以知道，液体 （选填“a”或“b”）是水。已知水的比热容为4.2×103J/（kg•℃），由C图可知另一种液体的比热容为 J/（kg•℃）。
（4）小芳想利用该实验装置测量不同物质的热值，请你说出实验方案： 。
25．在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω。
（1）用笔画线代替导线将实物图连接完整。
（2）小明同学正确连接电路闭合开关后，发现小灯泡不亮，电压表有示数，电流表指针几乎不动，产生这一现象的原因是 （写出一种即可）。
（3）小亮同学闭合开关，移动滑片P到某一点时，电压表示数（如图所示）为 V，若他想测量小灯泡的额定功率，应将图中滑片P向 （选填“A”或“B”）端移动，使电压表的示数为 V。
（4）小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图所示的I﹣U图像，根据图像信息，可计算出小灯泡的额定功率是 W。
参考答案
一．选择题（共12小题）
1．【解析】A、雾是空气中的水蒸气液化形成的，是液化现象，不符合题意。
B、露是由空气中的水蒸气遇冷形成的，是液化现象；不合题意。
C、霜是空气中的水蒸气凝华形成的小冰晶，是凝华现象。符合题意。
D、雪是由空气中的水蒸气遇冷形成的小冰晶，是凝华现象，不符合题意。
故选：C。
2．【解析】A、夏天用电风扇吹风，加快了空气流动，促进了汗液的蒸发，由于蒸发是吸热的，所以人感到凉快，但不是电风扇降低了空气的温度，故错误；
B、相同质量的水和其他液体相比较，在相同的受冷和受热的情况下，由于水的比热容最大，水的温度变化小，这是海洋对全球气温起到了很好的调节作用的原因，故正确；
C、“摩擦生热”现象是用做功的方法改变物体的内能，故错误；
D、晶体有熔点，非晶体没有熔点。故错误。
故选：B。
3．【解析】AB、电能表上的电流值，代表标定电流，即长时间稳定工作时不许超过的最大电流，所以A不正确、B正确；
C、电压值和电流值的乘积代表功率，但这是接在这个电能表上的用电器的最大功率不许超过的数值，所以C不正确；
D、示数应读为7624kW•h，不是7624J，所以D不正确。
故选：B。
4．【解析】由于三个电灯是串联，电压表测L1L2两端的总电压，当L1灯丝突然烧断时，串联电路中的各个用电器是相互影响的，故三个电灯就都不亮了，电路中也就没有电流，即电流表示数几乎为零，而电压表能通过L3与电源相通，故它的示数增大。
故选：D。
5．【解析】A、湿物体是导体，接触带电体容易发生触电；不合题意。
B、粗保险丝通过的电流大，在电流过大时不易及时熔断，起不到保护电路作用；不合题意。
C、火线首先进入开关，是避免当开关断开时，电器仍然和火线相连接，人再去接触时，仍然有触电的危险。符合题意。
D、当发现有人触电时，应该立即采取的措施是：迅速切断电源或用绝缘体挑开电线，不能用手拉开电线和触电的人，这样自己也会触电。不合题意。
故选：C。
6．【解析】（1）由图像可知，甲对应的电流与电压成正比，根据欧姆定律可知甲电阻的阻值不变，乙电阻的阻值变化；
且当U甲＝2V时，对应的电流为0.1A，故R甲＝＝20Ω；故AB不正确。
（2）甲、乙并联在2V电源时，电阻两端的电压为2V，
由图像可知，I甲＝0.1A，I乙＝0.2A，故干路电流I＝I甲+I乙＝0.1A+0.2A＝0.3A，故C正确；
（3）甲、乙串联在电路中时，通过两电阻的电流相等，由图可知U甲＝4V，
故甲的功率为P甲＝U甲I＝4V×0.2A＝0.8W，故D不正确。
故选：C。
7．【解析】
A、握力越大，滑动变阻器接入电路电阻越小，电流越大，力量计示数越大。此选项正确；
B、滑片在a端时，弹簧没有受到压力。闭合开关，电路电流最小，此时指针的位置应是力量计的零刻度线，但电路仍有电流通过，所以力量计的零刻度线不是原电流表的零刻度线。此选项错误；
C、握力越大，滑动变阻器接入电路电阻越小，电路电流越大。此选项错误；
D 握力越大，弹簧被压缩的越短；握力越小，弹簧的形变越小。此选项错误。
故选：A。
8．【解析】（1）当开关S闭合，滑片P移至a端时，灯泡和变阻器并联电流表测干路电流，
因为灯泡正常发光，
所以电源电压U＝U变＝UL额＝6V，
由P＝UI得：通过灯泡的电流IL额＝＝＝0.5A，
由于并联电路的干路电流等于各支路电流之和，
则通过变阻器的电流I变＝I﹣IL额＝1A﹣0.5A＝0.5A，
由欧姆定律得：滑动变阻器的最大阻值R滑＝＝＝12Ω。
（2）由欧姆定律得：灯泡的电阻RL＝＝＝12Ω，
当开关S断开，滑片P移至b端时，灯泡与滑动变阻器的最大阻值串联，
根据串联电路的电阻特点可知：此时总阻值为R′＝R滑+RL＝12Ω+12Ω＝24Ω，
电路中的电流I′＝＝＝0.25A，
∴灯泡的实际功率P实＝I′2RL＝（0.25A）2×12Ω＝0.75W。
故选：B。
9．【解析】根据电路图可知，两个灯泡串联，电压表V1测量电源电压，电压表V2测量L2两端电压，电压表V3测量L1两端电压，故电压表V1的示数为6V；又因为串联电路两端电压等于各部分电压之和，所以电压表V2、V3的示数和等于6V，故ACD错误，B正确。
故选：B。
10．【解析】当只闭合S、S1时L0和L1都呈暗红色，是因为L1与该灯串联接入电路，所分电压低于220V，所以L1正常；
当只闭合S、S2时，L0正常发光，L2不发光，是因为L2被短路，使L0直接接在电源上，正常发光。
故选：D。
11．【解析】由电路图可知，灯泡与滑动变阻器并联。
（1）∵并联电路各支路独立工作、互不影响，
∴向左移动滑动变阻器的滑片P时，灯泡两端的电压不变，通过的电流IL＝0.5A不变，功率不变，亮度不变，故A不正确。
（2）当滑片P在最右端时，R1＝10Ω，则
通过的电流：
I1min＝＝＝0.3A，
R1消耗的最小电功率：
P1min＝UI1min＝3V×0.3A＝0.9W，
干路电流：
Imin＝I1min+IL＝0.3A+0.5A＝0.8A，故B不正确；
电路消耗的最小功率：
Pmin＝UImin＝3V×0.8A＝2.4W，
由滑动变阻器的铭牌可知，通过R1的最大电流I1max＝1A，
R1消耗的最大电功率：
P1max＝UI1max＝3V×1A＝3W，
干路电流：
Imax＝I1max+IL＝1A+0.5A＝1.5A，
电路消耗的最大功率：
Pmax＝UImax＝3V×1.5A＝4.5W，
∴R1消耗的电功率范围是0.9W～3W，故C不正确；
电路消耗的电功率范围是2.4W～4.5W，故D正确。
故选：D。
12．【解析】由电路图可知，传感器与电阻R0串联，酒精气体浓度越大，酒精气体传感器的电阻越小，电路电流越大，即通过传感器的电流越大；
根据公式U＝IR可知R0两端的电压越大，所以电压表示数越大。
故选：A。
二．填空题（共5小题）
13．【解析】由图中可知：甲房间中壶嘴冒出的“白气”更多；
“白气”是水蒸气遇冷液化形成的，温度越低，液化现象越明显；
甲房间壶嘴冒出的白气多就说明了甲的气温低。
故答案为：低于。
14．【解析】（1）用水作为汽轮机的冷却剂，是利用了水的比热容较大，在相同情况下，可以吸收更多的热量，冷却效果更好；
（2）一台发电机一天能发的电：
W＝Pt＝106kW×24h＝2.4×107kW•h。
故答案为：比热容；2.4×107。
15．【解析】
当导线b的一端在铅笔芯上左右移动时，改变了铅笔芯接入电路的长度，从而改变了铅笔芯接入电路的电阻，改变了电流，改变了灯泡亮度，所以这个实验说明导体的电阻与导体长度有关，根据改变连入电路中电阻线的长度可以改变电阻，制成了滑动变阻器。
故答案为：导体长度；滑动变阻器。
16．【解析】分析P图能看出，电流从右端流入，从左端流出，所以此时该电磁铁的左端是N极，右端是S极；对于Q图来说，电流仍然从右端流入，从左端流出，所以该图中的电磁铁的左端是S极，右端是N极，故此时P、Q相接近的线圈是同名磁极，所以应该相互排斥。
故答案为：S；排斥。
17．【解析】当开关S置于“1”挡时，等效电路图如下图所示：
电饭锅处于“保温”状态，电阻R1、R0串联，
此时的电功率：P＝，
当开关S置于“2”挡时，等效电路图如下图所示：
电饭锅处于“加热”状态，电路只有电阻R0工作，
此时的功率：P′＝，
∵P′：P＝50：1
∴：＝50：1
解得R0：R1＝1：49。
故答案为：保温；1：49。
三．作图题（共3小题）
18．【解析】要使两只灯泡并联，则电流的路径有两条，分别经过两个灯泡；若上面的电表为电流表，则电源短路，故为电压表；
下面的电表若为电压表，则电路中无电流，故为电流表，如图所示：
.
19．【解析】由实物电路图可知，灯L1与L2并联，其中开关S1控制灯泡L1，开关S2控制灯泡L2，电路图如下图所示。
20．【解析】由图可知，该电路为并联电路，开关S2接在干路中，控制整个电路；灯泡L1、开关S1串联在支路中；根据电流流向法，先从正极出发依次串联开关S2、灯泡L2回到负极，再把灯泡L1、开关S1串联后并联在灯泡L2两端，如下图所示：
四．解答题（共3小题）
21．【解析】
（1）水温升高50℃吸收的热量：
Q吸＝cm△t＝4.2×103 J/（kg•℃）×5kg×50℃＝1.05×106J；
（2）汽油的体积V＝10L＝0.01m3，
由ρ＝得汽油的质量：
m＝ρV＝0.7×103kg/m3×0.01m3＝7kg，
这些汽油完全燃烧放出的热量：
Q放＝mq＝7kg×4.6×107J/kg＝3.22×108J，
（3）发动机工作时间t＝30min＝1800s，
发动机做的有用功：
W＝Pt＝6×104W×1800s＝1.08×108J，
发动机的效率：
η＝×100%＝×100%≈34%。
答：（1）5kg水在冷却系统中温度升高50℃，所吸收的热量是1.05×106J；
（2）10L汽油在汽车发动机汽缸内燃烧30min，可以释放出3.22×108J的能量；
（3）此汽车发动机的效率是34%。
22．【解析】
（1）当开关旋至B、C时，只有电动机工作吹冷风，P动＝120W
由P＝可得，电吹风吹冷风时，正常工作5min消耗的电能：W＝Pt＝120W×5×60s＝3.6×104J；
（2）当开关旋至A、B时，电阻丝与电动机并联且同时工作，电吹风功率最大，
此时P热＝1000W，
由P＝UI可得，电路中的总电流：I＝＝≈4.55A；
（3）电热丝的额定功率为PR＝P总﹣P动＝1000W﹣120W＝880W，
由于P＝可得，电热丝的电阻为R＝＝＝55Ω，
电热丝的实际功率为P实＝＝≈727.3W。
答：（1）电吹风吹冷风时，正常工作5min消耗的电能是3.6×104J；
（2）当开关旋至A、B时，电阻丝与电动机并联且同时工作，电吹风功率最大；电路中的总电流是4.55A；
（3）电热丝的实际功率为727.3W。
23．【解析】由图甲可知：小灯泡与滑动变阻器、电流表串联，电压表并联在小灯泡两端。
（1）由P＝得：R＝
则小灯泡的电阻：RL＝＝＝6Ω。
（2）由图乙可知，当电流为0.7A时，电压值为3V，
则小灯泡的实际功率：P实＝U实I实＝3V×0.7A＝2.1W。
（3）当电压表示数为2V时，由图可知此时电路中的电流为0.5A，
则整个电路10s内消耗的电能：W＝UIt＝9V×0.5A×10s＝45J。
答：（1）小灯泡正常发光时电阻为6Ω。
（2）当电流表的示数为0.7A时，小灯泡的电功率为2.1W。
（3）当电压表的示数为2V时，整个电路10s内消耗的电能是45J。
五．实验探究题（共2小题）
24．【解析】（1）根据转换法，两种液体吸收热量的多少可通过加热时间比较；
（2）分析图像可知：对于质量相等的a和b两种液体，两者升高相同的温度，则a加热时间长，a吸收的热量较多；
（3）质量相等的a和b两种液体，两者升高相同的温度，a加热时间长，则a的比热容大，所以a是水；
由图可知，质量相等的a和b两种液体，两者升高相同的温度，a的加热时间是b的加热时间段的2倍，根据c＝可知，b的比热容是a的比热容的一半，即另一种液体的比热容为为：×4.2×103J/（kg•℃）＝2.1×103J/（kg•℃）；
（4）测量不同物质的热值时，需要控制燃料的质量相同，被加热的液体的种类和质量相同，根据液体升高的温度来判定燃料热值的大小，故实验方案为：用质量相同的不同燃料给相同的液体加热。
故答案为：（1）加热时间；（2）a；（3）a；2.1×103；（4）用质量相同的不同燃料给相同的液体加热。
25．【解析】（1）小灯泡额定电压为2.5V、电阻约为10Ω，根据欧姆定律可知小灯泡的额定电流约为：IL＝＝＝0.25A，故电流表选用小量程与灯泡串联，如图：
（2）灯泡不亮，电流表无示数，说明电路断路；电流表无电流，电压表有示数，说明电压表串联在电路中测电源电压，故障可能为小灯泡断路；
（3）电压表量程是3V，最小分度值是0.1V，电压表示数是2.2V；
电压表示数小于灯泡额定电压，要使灯泡正常发光，应向B移动滑动变阻器滑片，让滑动变阻器阻值变小，减小滑动变阻器两端电压，增大灯泡两端的电压，直到电压表示数等于灯泡额定电压2.5V为止；
（4）由图象知，灯泡在2.5V时的电流为0.2A。
小灯泡的额定功率P＝UI＝2.5V×0.2A＝0.5W。
故答案为：（1）如图；（2）小灯泡断路；（3）2.2；B；2.5；（4）0.5。
型号
SHZ2010﹣624
热带温度
50℃75℃
额定功率
热风时：1000W
冷风时：120W
额定电压
220V
质量
0.5kg

一．选择题（共12小题）
1．自然界中的云、雨、雪、雾、露、霜等现象，都是水的物态发生变化形成的，图中描述的物理现象理解正确的是（ ）
A．“缥缈的雾”是汽化现象B．“晶莹的露”是熔化现象
C．“凝重的霜”是凝华现象D．“轻柔的雪”是液化现象
2．关于热现象，下列说法正确的是（ ）
A．夏天用电风扇吹风能使人感到凉爽，这是因为电风扇降低了空气的温度
B．海洋对全球气温起到了很好的调节作用
C．“摩擦生热”现象是用热传递的方法改变物体的内能
D．晶体和非晶体都有一定的熔点
3．小明同学在家中拍到一张电能表照片，如图所示。他仔细观察照片后，得到下列结论，你认为正确的是（ ）
A．电能表的额定电流为10A
B．电能表允许通过的最大电流为10A
C．电能表的额定功率为2200W
D．拍照片时，小明家已消耗的电能为7624J
4．如图电路，开关S闭合后，若L1灯丝突然烧断，会发生的现象是（ ）
A．L1、L2、L3均熄灭，电压表、电流表示数均为零
B．Ll、L2均熄灭，L3仍然发光，电压表、电流表示数均变大
C．除L1灯不亮外，其余一切无任何其他变化
D．Ll、L2、L3均熄灭，电压表示数变大，电流表示数几乎为零
5．下列做法中符合安全用电原则的是（ ）
A．用湿手拔插头
B．选择保险丝时应尽量选择粗的
C．控制家用电器的开关应安装在火线上
D．发现有人触电时，立即用手把人拉开
6．如图所示是电阻甲和乙的U﹣I图像，下列说法正确的是（ ）
A．甲的电阻值保持10Ω不变
B．乙的电阻值保持20Ω不变
C．甲、乙并联在电路中，当电源电压为2V时，电路总电流为0.3A
D．甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为0.6W
7．如图所示，这是科技创新小组的同学们自己发明的电子握力器的内部结构。电源电压不变，滑动变阻器b端固定在绝缘底座上，手柄A与变阻器滑片固定在一起，同步运动，握力为零时，滑片处于a端。L是一个电阻不变的指示灯，力量计由一个电流表改装而成。使用时，先闭合开关S．再用手握住手柄，A柄向下运动压缩弹簧，握力就显示在力量计表盘上。有关握力计下列的说法中正确的是（ ）
A．握力越大灯泡越亮，力量计的示数越大
B．改装成的力量计的零刻度线就是原电流表的零刻度线
C．握力越大电路总电阻越大，总电流越小
D．握力越大，弹簧的长度越长；握力越小，弹簧长度越短
8．如图所示，电源电压和灯L的电阻不变，灯L上标有“6V3W”字样。当开关S闭合，滑片P移至a端时，电流表的示数为1.0A，灯L正常发光；当开关S断开，滑片P移至b端时，电源电压U和灯L消耗的电功率P为（ ）
A．6V、1.5WB．6V、0.75WC．3V、1.5WD．3V、0.75W
9．在如图所示的电路中，L1和L2均正常发光。下列各组数据分别表示某时刻电压表V1、V2和V3的示数，其中可能正确的一组是（ ）
A．2V、4V、6VB．6V、4V、2VC．6V、6V、6VD．6V、0V、6V
10．如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障。电工师傅为查明故障，在保险丝处接入一只“220 V40W”的灯泡L0。当只闭合开关S、S1时，灯泡L0和L1都呈暗红色（比正常发光状态暗得多）；当只闭合开关S、S2时，灯泡L0正常发光，L2不发光。由此可以确定（ ）
A．L1灯头接线处断路B．L1灯头接线处短路
C．L2灯头接线处断路D．L2灯头接线处短路
11．如图所示的电路，电源电压为3V，且保持不变，滑动变阻器R1标有“1A 10Ω”的字样。当滑动变阻器P在最右端时，闭合开关S，通过灯泡的电流为0.5A，移动滑动变阻器的滑片P，在电路安全工作的情况下，下列说法正确的是（ ）
A．向左移动滑动变阻器的滑片P时灯泡变亮
B．滑片P在最右端时通过干路中的电流是0.9A
C．R1消耗的电功率范围是1.5W﹣4.5W
D．电路板消耗的电功率范围是2.4W﹣4.5W
12．驾驶员酒醉后驾车要负刑事责任。酒精测试仪可检测驾驶员是否酒后驾车，如图所示是它的原理图。图中R0为定值电阻，酒精气体传感器的电阻值随酒精气体浓度的增大而减小，如果驾驶员呼出的酒精气体浓度越大，那么测试仪的（ ）
A．电压表示数越大B．电压表示数不变
C．通过传感器的电流越小D．传感器两端的电压越大
二．填空题（共5小题）
13．如图所示，两个相同的炊壶内装有同样多的水，此时都已沸腾。已知炉火的强度和房间内空气的湿度都相同，因此，可以判断出：房间甲的气温 （填“高于”、“低于”或“等于”）房间乙的气温。
14．核电站将核能最终转化为电能，它常建在海边，其原因之一是需要大量的水作为汽轮机的冷却剂，这利用了水的 较大。福清核电站一台发电功率为106kW的核电机组将于2013年开始发电，它每天能发电 kW•h。
15．如图所示电路，导线a的一端固定连接在铅笔芯上，当导线b的一端在铅笔芯上左右移动时，灯泡亮暗会发生变化。这个实验说明导体的电阻与 有关，受此启发，人们制造了一种可以改变电阻的元件，叫做 。
16．如图所示，电磁铁P和Q通电后，P的右端是 极，它们相互 。
17．某电饭锅设有“加热”和“保温”两挡，其内部简化电路如图所示，当开关S置于“1”挡时，电饭锅处于 （选填“加热”或“保温”）状态；若电饭锅保温与加热时总功率之比为1：50，则电阻R0和R1的比值为 。
三．作图题（共3小题）
18．要使两只灯泡并联，请在〇两处填上电压表或电流表。
19．根据如图的电路在方框内画出电路图。
20．根据图甲所示的电路图，用笔画线代替导线，连接乙图中的实物电路。
四．解答题（共3小题）
21．汽车已进入百姓家庭，汽车发动机性能的好坏倍受人们关注。在汽车发动机的设计过程中，既要考虑能量的有效利用，又要考虑发动机的冷却问题。[汽油热值为4.6×107J/kg，汽油密度为0.7×103kg/m3，水的比热容为4.2×103J/（kg•℃）]
（1）为了防止发动机过热，汽车的冷却系统常用水的循环来降低发动机的温度，5kg水在冷却系统中温度升高50℃，所吸收的热量是多少？
（2）10L汽油在汽车发动机汽缸内燃烧30min，可以释放出多少能量（假设汽油完全燃烧）？
（3）若发动机输出的功率为6×104W，则此汽车发动机的效率是多少？（汽车发动机效率的计算结果精确到1%）
22．小华家买了一个家用电吹风，如图甲所示。其简化电路如图乙所示，主要技术参数如表。
请解答下列问题：
（1）当电吹风吹冷风时，正常工作5min消耗的电能是多少？
（2）当选择开关旋至A、B处时，电吹风正常工作的功率最大是多少？此时电路中的总电流是多大？
（3）当电路供电电压为200V时，电吹风电热丝的实际电功率是多大？（计算结果保留一位小数）
23．如图甲电路所示，电源电压为9V且保持不变，小灯泡标有“6V6W”的字样，小灯泡的电流随电压的变化曲线如图乙。求：
（1）小灯泡正常发光时电阻为多少欧？
（2）当电流表的示数为0.7A时，小灯泡的电功率为多少瓦？
（3）当电压表的示数为2V时，整个电路10s内消耗的电能是多少焦？
五．实验探究题（共2小题）
24．如图，A、B两个实验装置完全相同，燃料的质量相同，烧杯内液体的质量相同。
（1）利用该实验装置可以比较不同物质的比热容，实验中，通过 反映液体吸收热量的多少；
（2）图C是小芳通过A、B两装置的实验数据画出的液体a、液体b的温度和时间的关系图，由图像可知两种液体升高相同的温度，液体 （选填“a”或者“b”）吸收的热量多。
（3）已知液体a、液体b中有一种是水，通过比较可以知道，液体 （选填“a”或“b”）是水。已知水的比热容为4.2×103J/（kg•℃），由C图可知另一种液体的比热容为 J/（kg•℃）。
（4）小芳想利用该实验装置测量不同物质的热值，请你说出实验方案： 。
25．在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω。
（1）用笔画线代替导线将实物图连接完整。
（2）小明同学正确连接电路闭合开关后，发现小灯泡不亮，电压表有示数，电流表指针几乎不动，产生这一现象的原因是 （写出一种即可）。
（3）小亮同学闭合开关，移动滑片P到某一点时，电压表示数（如图所示）为 V，若他想测量小灯泡的额定功率，应将图中滑片P向 （选填“A”或“B”）端移动，使电压表的示数为 V。
（4）小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图所示的I﹣U图像，根据图像信息，可计算出小灯泡的额定功率是 W。
参考答案
一．选择题（共12小题）
1．【解析】A、雾是空气中的水蒸气液化形成的，是液化现象，不符合题意。
B、露是由空气中的水蒸气遇冷形成的，是液化现象；不合题意。
C、霜是空气中的水蒸气凝华形成的小冰晶，是凝华现象。符合题意。
D、雪是由空气中的水蒸气遇冷形成的小冰晶，是凝华现象，不符合题意。
故选：C。
2．【解析】A、夏天用电风扇吹风，加快了空气流动，促进了汗液的蒸发，由于蒸发是吸热的，所以人感到凉快，但不是电风扇降低了空气的温度，故错误；
B、相同质量的水和其他液体相比较，在相同的受冷和受热的情况下，由于水的比热容最大，水的温度变化小，这是海洋对全球气温起到了很好的调节作用的原因，故正确；
C、“摩擦生热”现象是用做功的方法改变物体的内能，故错误；
D、晶体有熔点，非晶体没有熔点。故错误。
故选：B。
3．【解析】AB、电能表上的电流值，代表标定电流，即长时间稳定工作时不许超过的最大电流，所以A不正确、B正确；
C、电压值和电流值的乘积代表功率，但这是接在这个电能表上的用电器的最大功率不许超过的数值，所以C不正确；
D、示数应读为7624kW•h，不是7624J，所以D不正确。
故选：B。
4．【解析】由于三个电灯是串联，电压表测L1L2两端的总电压，当L1灯丝突然烧断时，串联电路中的各个用电器是相互影响的，故三个电灯就都不亮了，电路中也就没有电流，即电流表示数几乎为零，而电压表能通过L3与电源相通，故它的示数增大。
故选：D。
5．【解析】A、湿物体是导体，接触带电体容易发生触电；不合题意。
B、粗保险丝通过的电流大，在电流过大时不易及时熔断，起不到保护电路作用；不合题意。
C、火线首先进入开关，是避免当开关断开时，电器仍然和火线相连接，人再去接触时，仍然有触电的危险。符合题意。
D、当发现有人触电时，应该立即采取的措施是：迅速切断电源或用绝缘体挑开电线，不能用手拉开电线和触电的人，这样自己也会触电。不合题意。
故选：C。
6．【解析】（1）由图像可知，甲对应的电流与电压成正比，根据欧姆定律可知甲电阻的阻值不变，乙电阻的阻值变化；
且当U甲＝2V时，对应的电流为0.1A，故R甲＝＝20Ω；故AB不正确。
（2）甲、乙并联在2V电源时，电阻两端的电压为2V，
由图像可知，I甲＝0.1A，I乙＝0.2A，故干路电流I＝I甲+I乙＝0.1A+0.2A＝0.3A，故C正确；
（3）甲、乙串联在电路中时，通过两电阻的电流相等，由图可知U甲＝4V，
故甲的功率为P甲＝U甲I＝4V×0.2A＝0.8W，故D不正确。
故选：C。
7．【解析】
A、握力越大，滑动变阻器接入电路电阻越小，电流越大，力量计示数越大。此选项正确；
B、滑片在a端时，弹簧没有受到压力。闭合开关，电路电流最小，此时指针的位置应是力量计的零刻度线，但电路仍有电流通过，所以力量计的零刻度线不是原电流表的零刻度线。此选项错误；
C、握力越大，滑动变阻器接入电路电阻越小，电路电流越大。此选项错误；
D 握力越大，弹簧被压缩的越短；握力越小，弹簧的形变越小。此选项错误。
故选：A。
8．【解析】（1）当开关S闭合，滑片P移至a端时，灯泡和变阻器并联电流表测干路电流，
因为灯泡正常发光，
所以电源电压U＝U变＝UL额＝6V，
由P＝UI得：通过灯泡的电流IL额＝＝＝0.5A，
由于并联电路的干路电流等于各支路电流之和，
则通过变阻器的电流I变＝I﹣IL额＝1A﹣0.5A＝0.5A，
由欧姆定律得：滑动变阻器的最大阻值R滑＝＝＝12Ω。
（2）由欧姆定律得：灯泡的电阻RL＝＝＝12Ω，
当开关S断开，滑片P移至b端时，灯泡与滑动变阻器的最大阻值串联，
根据串联电路的电阻特点可知：此时总阻值为R′＝R滑+RL＝12Ω+12Ω＝24Ω，
电路中的电流I′＝＝＝0.25A，
∴灯泡的实际功率P实＝I′2RL＝（0.25A）2×12Ω＝0.75W。
故选：B。
9．【解析】根据电路图可知，两个灯泡串联，电压表V1测量电源电压，电压表V2测量L2两端电压，电压表V3测量L1两端电压，故电压表V1的示数为6V；又因为串联电路两端电压等于各部分电压之和，所以电压表V2、V3的示数和等于6V，故ACD错误，B正确。
故选：B。
10．【解析】当只闭合S、S1时L0和L1都呈暗红色，是因为L1与该灯串联接入电路，所分电压低于220V，所以L1正常；
当只闭合S、S2时，L0正常发光，L2不发光，是因为L2被短路，使L0直接接在电源上，正常发光。
故选：D。
11．【解析】由电路图可知，灯泡与滑动变阻器并联。
（1）∵并联电路各支路独立工作、互不影响，
∴向左移动滑动变阻器的滑片P时，灯泡两端的电压不变，通过的电流IL＝0.5A不变，功率不变，亮度不变，故A不正确。
（2）当滑片P在最右端时，R1＝10Ω，则
通过的电流：
I1min＝＝＝0.3A，
R1消耗的最小电功率：
P1min＝UI1min＝3V×0.3A＝0.9W，
干路电流：
Imin＝I1min+IL＝0.3A+0.5A＝0.8A，故B不正确；
电路消耗的最小功率：
Pmin＝UImin＝3V×0.8A＝2.4W，
由滑动变阻器的铭牌可知，通过R1的最大电流I1max＝1A，
R1消耗的最大电功率：
P1max＝UI1max＝3V×1A＝3W，
干路电流：
Imax＝I1max+IL＝1A+0.5A＝1.5A，
电路消耗的最大功率：
Pmax＝UImax＝3V×1.5A＝4.5W，
∴R1消耗的电功率范围是0.9W～3W，故C不正确；
电路消耗的电功率范围是2.4W～4.5W，故D正确。
故选：D。
12．【解析】由电路图可知，传感器与电阻R0串联，酒精气体浓度越大，酒精气体传感器的电阻越小，电路电流越大，即通过传感器的电流越大；
根据公式U＝IR可知R0两端的电压越大，所以电压表示数越大。
故选：A。
二．填空题（共5小题）
13．【解析】由图中可知：甲房间中壶嘴冒出的“白气”更多；
“白气”是水蒸气遇冷液化形成的，温度越低，液化现象越明显；
甲房间壶嘴冒出的白气多就说明了甲的气温低。
故答案为：低于。
14．【解析】（1）用水作为汽轮机的冷却剂，是利用了水的比热容较大，在相同情况下，可以吸收更多的热量，冷却效果更好；
（2）一台发电机一天能发的电：
W＝Pt＝106kW×24h＝2.4×107kW•h。
故答案为：比热容；2.4×107。
15．【解析】
当导线b的一端在铅笔芯上左右移动时，改变了铅笔芯接入电路的长度，从而改变了铅笔芯接入电路的电阻，改变了电流，改变了灯泡亮度，所以这个实验说明导体的电阻与导体长度有关，根据改变连入电路中电阻线的长度可以改变电阻，制成了滑动变阻器。
故答案为：导体长度；滑动变阻器。
16．【解析】分析P图能看出，电流从右端流入，从左端流出，所以此时该电磁铁的左端是N极，右端是S极；对于Q图来说，电流仍然从右端流入，从左端流出，所以该图中的电磁铁的左端是S极，右端是N极，故此时P、Q相接近的线圈是同名磁极，所以应该相互排斥。
故答案为：S；排斥。
17．【解析】当开关S置于“1”挡时，等效电路图如下图所示：
电饭锅处于“保温”状态，电阻R1、R0串联，
此时的电功率：P＝，
当开关S置于“2”挡时，等效电路图如下图所示：
电饭锅处于“加热”状态，电路只有电阻R0工作，
此时的功率：P′＝，
∵P′：P＝50：1
∴：＝50：1
解得R0：R1＝1：49。
故答案为：保温；1：49。
三．作图题（共3小题）
18．【解析】要使两只灯泡并联，则电流的路径有两条，分别经过两个灯泡；若上面的电表为电流表，则电源短路，故为电压表；
下面的电表若为电压表，则电路中无电流，故为电流表，如图所示：
.
19．【解析】由实物电路图可知，灯L1与L2并联，其中开关S1控制灯泡L1，开关S2控制灯泡L2，电路图如下图所示。
20．【解析】由图可知，该电路为并联电路，开关S2接在干路中，控制整个电路；灯泡L1、开关S1串联在支路中；根据电流流向法，先从正极出发依次串联开关S2、灯泡L2回到负极，再把灯泡L1、开关S1串联后并联在灯泡L2两端，如下图所示：
四．解答题（共3小题）
21．【解析】
（1）水温升高50℃吸收的热量：
Q吸＝cm△t＝4.2×103 J/（kg•℃）×5kg×50℃＝1.05×106J；
（2）汽油的体积V＝10L＝0.01m3，
由ρ＝得汽油的质量：
m＝ρV＝0.7×103kg/m3×0.01m3＝7kg，
这些汽油完全燃烧放出的热量：
Q放＝mq＝7kg×4.6×107J/kg＝3.22×108J，
（3）发动机工作时间t＝30min＝1800s，
发动机做的有用功：
W＝Pt＝6×104W×1800s＝1.08×108J，
发动机的效率：
η＝×100%＝×100%≈34%。
答：（1）5kg水在冷却系统中温度升高50℃，所吸收的热量是1.05×106J；
（2）10L汽油在汽车发动机汽缸内燃烧30min，可以释放出3.22×108J的能量；
（3）此汽车发动机的效率是34%。
22．【解析】
（1）当开关旋至B、C时，只有电动机工作吹冷风，P动＝120W
由P＝可得，电吹风吹冷风时，正常工作5min消耗的电能：W＝Pt＝120W×5×60s＝3.6×104J；
（2）当开关旋至A、B时，电阻丝与电动机并联且同时工作，电吹风功率最大，
此时P热＝1000W，
由P＝UI可得，电路中的总电流：I＝＝≈4.55A；
（3）电热丝的额定功率为PR＝P总﹣P动＝1000W﹣120W＝880W，
由于P＝可得，电热丝的电阻为R＝＝＝55Ω，
电热丝的实际功率为P实＝＝≈727.3W。
答：（1）电吹风吹冷风时，正常工作5min消耗的电能是3.6×104J；
（2）当开关旋至A、B时，电阻丝与电动机并联且同时工作，电吹风功率最大；电路中的总电流是4.55A；
（3）电热丝的实际功率为727.3W。
23．【解析】由图甲可知：小灯泡与滑动变阻器、电流表串联，电压表并联在小灯泡两端。
（1）由P＝得：R＝
则小灯泡的电阻：RL＝＝＝6Ω。
（2）由图乙可知，当电流为0.7A时，电压值为3V，
则小灯泡的实际功率：P实＝U实I实＝3V×0.7A＝2.1W。
（3）当电压表示数为2V时，由图可知此时电路中的电流为0.5A，
则整个电路10s内消耗的电能：W＝UIt＝9V×0.5A×10s＝45J。
答：（1）小灯泡正常发光时电阻为6Ω。
（2）当电流表的示数为0.7A时，小灯泡的电功率为2.1W。
（3）当电压表的示数为2V时，整个电路10s内消耗的电能是45J。
五．实验探究题（共2小题）
24．【解析】（1）根据转换法，两种液体吸收热量的多少可通过加热时间比较；
（2）分析图像可知：对于质量相等的a和b两种液体，两者升高相同的温度，则a加热时间长，a吸收的热量较多；
（3）质量相等的a和b两种液体，两者升高相同的温度，a加热时间长，则a的比热容大，所以a是水；
由图可知，质量相等的a和b两种液体，两者升高相同的温度，a的加热时间是b的加热时间段的2倍，根据c＝可知，b的比热容是a的比热容的一半，即另一种液体的比热容为为：×4.2×103J/（kg•℃）＝2.1×103J/（kg•℃）；
（4）测量不同物质的热值时，需要控制燃料的质量相同，被加热的液体的种类和质量相同，根据液体升高的温度来判定燃料热值的大小，故实验方案为：用质量相同的不同燃料给相同的液体加热。
故答案为：（1）加热时间；（2）a；（3）a；2.1×103；（4）用质量相同的不同燃料给相同的液体加热。
25．【解析】（1）小灯泡额定电压为2.5V、电阻约为10Ω，根据欧姆定律可知小灯泡的额定电流约为：IL＝＝＝0.25A，故电流表选用小量程与灯泡串联，如图：
（2）灯泡不亮，电流表无示数，说明电路断路；电流表无电流，电压表有示数，说明电压表串联在电路中测电源电压，故障可能为小灯泡断路；
（3）电压表量程是3V，最小分度值是0.1V，电压表示数是2.2V；
电压表示数小于灯泡额定电压，要使灯泡正常发光，应向B移动滑动变阻器滑片，让滑动变阻器阻值变小，减小滑动变阻器两端电压，增大灯泡两端的电压，直到电压表示数等于灯泡额定电压2.5V为止；
（4）由图象知，灯泡在2.5V时的电流为0.2A。
小灯泡的额定功率P＝UI＝2.5V×0.2A＝0.5W。
故答案为：（1）如图；（2）小灯泡断路；（3）2.2；B；2.5；（4）0.5。
型号
SHZ2010﹣624
热带温度
50℃75℃
额定功率
热风时：1000W
冷风时：120W
额定电压
220V
质量
0.5kg
