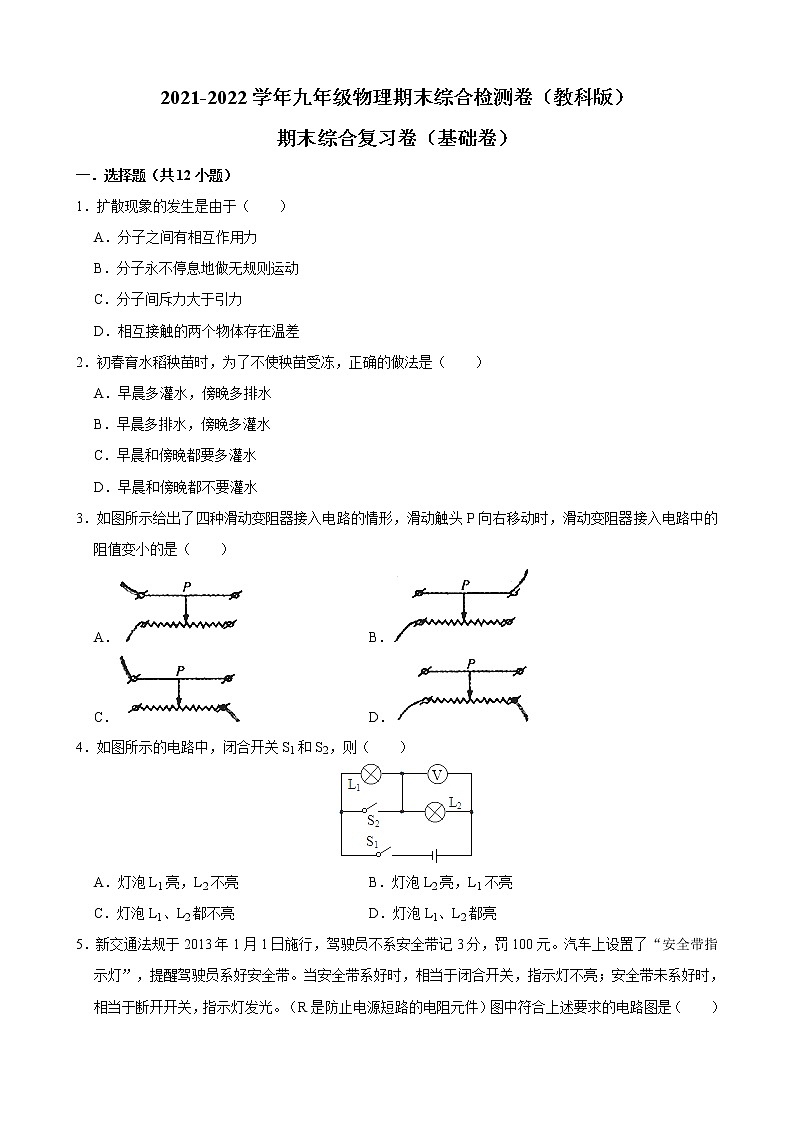

2021-2022学年九年级物理期末综合检测卷（教科版）

期末综合复习卷（基础卷）

一．选择题（共12小题）

1．扩散现象的发生是由于（　　）

A．分子之间有相互作用力

B．分子永不停息地做无规则运动

C．分子间斥力大于引力

D．相互接触的两个物体存在温差

2．初春育水稻秧苗时，为了不使秧苗受冻，正确的做法是（　　）

A．早晨多灌水，傍晚多排水

B．早晨多排水，傍晚多灌水

C．早晨和傍晚都要多灌水

D．早晨和傍晚都不要灌水

3．如图所示给出了四种滑动变阻器接入电路的情形，滑动触头P向右移动时，滑动变阻器接入电路中的阻值变小的是（　　）

A． B．

C． D．

4．如图所示的电路中，闭合开关S1和S2，则（　　）

A．灯泡L1亮，L2不亮 B．灯泡L2亮，L1不亮

C．灯泡L1、L2都不亮 D．灯泡L1、L2都亮

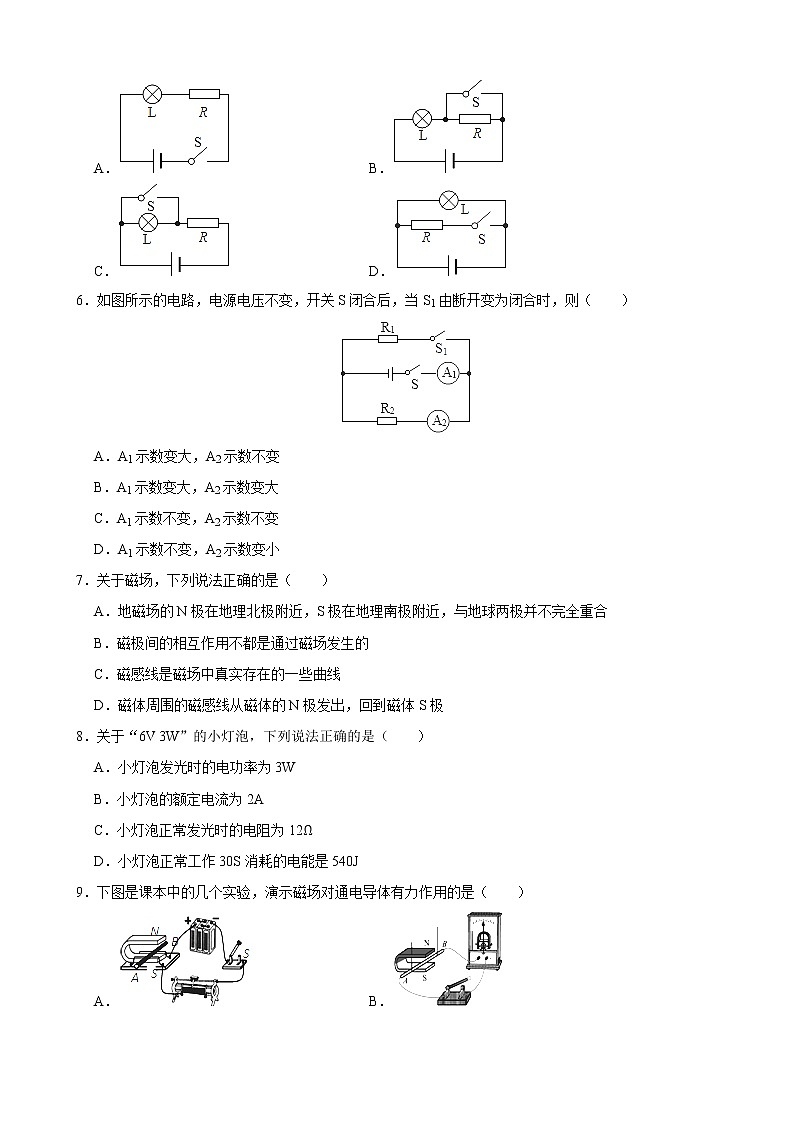

5．新交通法规于2013年1月1日施行，驾驶员不系安全带记3分，罚100元。汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带。当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光。（R是防止电源短路的电阻元件）图中符合上述要求的电路图是（　　）

A． B．

C． D．

6．如图所示的电路，电源电压不变，开关S闭合后，当S1由断开变为闭合时，则（　　）

A．A1示数变大，A2示数不变

B．A1示数变大，A2示数变大

C．A1示数不变，A2示数不变

D．A1示数不变，A2示数变小

7．关于磁场，下列说法正确的是（　　）

A．地磁场的N极在地理北极附近，S极在地理南极附近，与地球两极并不完全重合

B．磁极间的相互作用不都是通过磁场发生的

C．磁感线是磁场中真实存在的一些曲线

D．磁体周围的磁感线从磁体的N极发出，回到磁体S极

8．关于“6V 3W”的小灯泡，下列说法正确的是（　　）

A．小灯泡发光时的电功率为3W

B．小灯泡的额定电流为2A

C．小灯泡正常发光时的电阻为12Ω

D．小灯泡正常工作30S消耗的电能是540J

9．下图是课本中的几个实验，演示磁场对通电导体有力作用的是（　　）

A． B．

C． D．

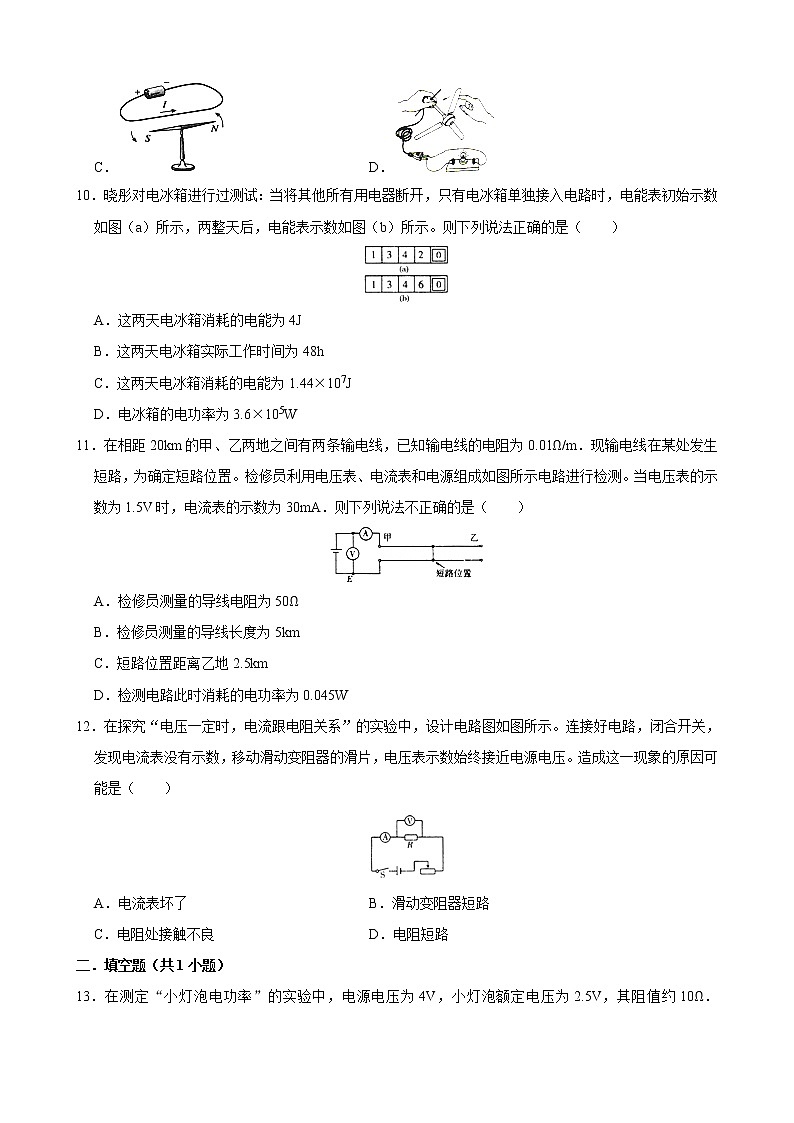

10．晓彤对电冰箱进行过测试：当将其他所有用电器断开，只有电冰箱单独接入电路时，电能表初始示数如图（a）所示，两整天后，电能表示数如图（b）所示。则下列说法正确的是（　　）

A．这两天电冰箱消耗的电能为4J

B．这两天电冰箱实际工作时间为48h

C．这两天电冰箱消耗的电能为1.44×107J

D．电冰箱的电功率为3.6×105W

11．在相距20km的甲、乙两地之间有两条输电线，已知输电线的电阻为0.01Ω/m．现输电线在某处发生短路，为确定短路位置。检修员利用电压表、电流表和电源组成如图所示电路进行检测。当电压表的示数为1.5V时，电流表的示数为30mA．则下列说法不正确的是（　　）

A．检修员测量的导线电阻为50Ω

B．检修员测量的导线长度为5km

C．短路位置距离乙地2.5km

D．检测电路此时消耗的电功率为0.045W

12．在探究“电压一定时，电流跟电阻关系”的实验中，设计电路图如图所示。连接好电路，闭合开关，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压。造成这一现象的原因可能是（　　）

A．电流表坏了 B．滑动变阻器短路

C．电阻处接触不良 D．电阻短路

二．填空题（共1小题）

13．在测定“小灯泡电功率”的实验中，电源电压为4V，小灯泡额定电压为2.5V，其阻值约10Ω．

（1）连接电路时开关应　   　，电压表量程应选　   　。

（2）要使滑动变阻器的滑片P向右滑动时变阻器阻值变大，请你用笔画线代替导线，将如图1所示实物电路连接完整。

（3）闭合开关前，滑动变阻器的滑片P应位于滑动变阻器　   　（选填“左”或“右”）端。

（4）闭合开关，移动滑片P到某一点，电压表的示数如图2所示为　   　V．若要测量小灯泡的额定功率，应将实物电路中的滑片P 向滑动变阻器　   　（选填“左”或“右”）端移动，才能使电压表的示数为2.5V。

（5）移动滑片P，记录多组电压表和电流表的数据，并绘制如图3所示的 I﹣U图象。根据图象信息，可计算小灯泡额定功率是　   　W。

（6）连接好电路，刚闭合开关，就发现小灯泡发光很亮，电流表与电压表都有示数，并且无论怎样移动滑动变阻器的滑片P，电流表与电压表的示数都不发生变化。这是因为　   　。

三．作图题（共3小题）

14．在虚线框中画出如图实物图所对应的电路图（需标明对应元件字母名称）。

15．在如图中请你以笔代线电路图连接好实物路。（其中A的量程为0～0.6A，V的量程为0～3V，导线不能交叉）

16．如图所示，已知电源电压为6V，3个电阻R1＝30Ω、R2＝60Ω、R3＝15Ω，选择其中2个电阻连接在电路中，干路上的开关闭合时电流表的示数为0.6A.请画出虚线框内2个电阻以及开关的连接方式，并标明电阻的符号，再将电路补画完整。

四．填空题

17．如图甲所示是某品牌电饭煲，图乙是该电饭煲的原理图。它有加热和保温两挡，通过开关S进行调节，R0与R为阻值不同的电热丝。现在将该电饭煲接在220V的电源上，用加热挡工作时，电路的总功率为1000W；用保温挡工作时，电路的总功率为440W。求：

（1）电饭煲在保温挡时，开关S应 　   　（选填“闭合”或“断开”）。

（2）电热丝R0的阻值是多少？

（3）用电高峰时，实际电压只有额定电压的90%，电饭锅加热状态的实际功率。

18．在“探究电流跟电压关系”的实验中，多次测量的目的是　   　；在“伏安法测量定值电阻阻值”实验中，多次测量的目的是　   　。

19．小雪利用家中标有“3000R/kW•h”的电能表测量家用电水壶的电功率，发现电能表在3min转了180转，则3min内电水壶消耗的电能是　   　，该电水壶的电功率是　   　W。

20．晓彤和小雪进行了如图甲所示的实验，发现两个磁体不接触也会产生斥力和引力，他们想：是不是两磁极间有看不见的东西呢？对他们的想法，你的解释是　   　。他们又进行了如图乙所示的实验，在磁体周围摆放小磁针，发现磁体周围的不同位置，小磁针静止时的指向不同，这说明　   　。

21．对一个已制好的电磁铁，我们可以通过改变　   　来控制电磁铁的磁性强弱，通过　   　来控制电磁铁磁性的有无。

22．通电螺线管外部的磁感线都是从螺线管的　   　极出来，回到螺线管的　   　极，经过螺线管内部空间形成闭合曲线。

23．在探究“导体的电阻跟哪些因素有关”的问题时，李老师引导同学们作了如下猜想：

猜想1：导体的电阻可能跟导体的横截面积有关；

猜想2：导体的电阻可能跟导体的长度有关；

猜想3：导体的电阻可能跟导体的材料有关；

如图是他们进行实验探究时的器材，实验板上固定了四根金属导线，a、b、c三根的长均为1m，d的长度为0.5m；a、b的横截面积相同，长均为1m，d的长度为0.5m；a、b的横截面积相同，材料不同；a、c的材料相同，但c的横截面积大于a；a、d的材料和横截面积都相同。

（1）在探究电阻跟横截面积的关系时，可依次把M、N跟　   　的两端连接，闭合开关，记下电流表示数，分析比较这两根金属丝电阻的大小；

（2）依次把M、N跟a、b的两端连接，闭合开关，记下电流表示数，分析比较a、b两根金属丝的电阻大小，可探究电阻跟　   　的关系，结论是：　   　。

五、计算题

24．如图所示电路，R1＝R2＝12Ω，电源电压为18V，求：

（1）R1、R2并联后的总电阻是多少？

（2）电流表的示数是多少？

（3）电路消耗的总功率是多少。

25．天然气是目前人们比较普遍使用的燃气，而电磁炉是新一代的智能炉具。为了比较它们耗能费用，小明进行了调查研究，得出了如下数据。

（1）在家庭电路中，电磁炉正常工作时的电流是多少？（保留一位小数）

（2）若小明家一天所需热量相当于把50kg的水从20℃升高80℃，则他家一天需消耗多少热量？[C水＝4.2×103J/（kg•℃）]

（3）上述热量若靠电磁炉提供，需耗电多少焦耳？若靠天然气炉提供，需燃烧多少立方米的天然气？

参考答案

一．选择题（共12小题）

1．【解析】A、分子之间有作用力，但是分子之间有作用力不是发生扩散现象的原因，故A不正确；

B、一切物质的分子都在永不停息地做无规则运动，于是产生了扩散现象，故B正确；

C、当分子间距离小于平衡距离的时候，分子间的斥力大于引力，但这不是发生扩散现象的原因，故C不正确；

D、相互接触的两个物体存在温差，这是发生热传递的条件，与扩散现象无关。故D不正确。

故选：B。

2．【解析】初春培育水稻秧苗时，为了不使秧苗受冻，傍晚多灌水，当夜晚温度降低时，因为水的比热容大，水放出热量，水的温度降低的比较少，不至于使秧苗受冻。

在早晨把稻田内的水排出，稻田接受太阳光的照射，泥土的比热容小，泥土吸收热量，温度升高快，有利于秧苗的生长。

故选：B。

3．【解析】A、滑动变阻器接入了左半段，滑片右移，连入电路的电阻丝变长，电阻变大。不符合题意。

B、滑动变阻器接入了左半段，滑片右移，连入电路的电阻丝变长，电阻变大。不符合题意。

C、滑动变阻器接入了右半段，滑片右移，连入电路的电阻丝变短，电阻变小。符合题意。

D、滑动变阻器为定值电阻接入了电路，滑片移动，连入电路的电阻丝不变，电阻不变。不符合题意。

故选：C。

4．【解析】由电路图可知，闭合开关S1和S2时，只有灯L2接入电路，它与电源构成闭合回路，电压表与灯L2并联，灯L1被短路，灯L1不亮，灯L2亮；

故选：B。

5．【解析】由题意知，指示灯与S并联，但电路不会出现短路，即电路中有保护电阻；结合选项可知C符合题意，ABD不符合题意。

故选：C。

6．【解析】由电路图可知，两电阻并，开关S控制干路，开关S1控制电阻R1所在支路，电流表A1测干路电流，电流表A2测通过电阻R2的电流；

∵并联电路各支路独立工作、互不影响，

∴S1由断开变为闭合时，通过支路R2的电流不变，即电流A2示数不变；

∵并联电路中干路等于各支路电流之和，

∴干路电流变大，即电流A1的示数变大。

故选：A。

7．【解析】A、地磁场的北极在地理南极附近，地磁场南极在地理北极附近，故A错误；

B、磁极间的相互作用是通过磁场而发生的，故B错误；

C、磁感线是科学家为了研究起来形象、直观，是通过想象而描绘出来的，所以不是真实存在的，故C错误；

D、磁体外部的磁感线是从N极出发，回到S极的，磁体内部的磁感线是从S极出发，回到磁体N极的，故D正确。

故选：D。

8．【解析】A、“6V 3W”表示灯泡的额定电压是6V，额定功率是3W，灯泡正常发光时，灯泡的实际功率等于额定功率，而小灯泡发光时不一定是正常发光，则功率不一定是等于额定功率3W；故A错误；

B、由P＝UI可知额定电流I额＝＝＝0.5A，故B错误；

C、由欧姆定律得：灯泡的电阻R＝＝＝12Ω，故C正确；

D、灯泡正常发光时实际功率等于额定功率，则求消耗的电能W＝Pt＝3W×30s＝90J，故D错误。

故选：C。

9．【解析】A、当闭合开关后，放在磁场中的导体AB中有电流通过，且导体会动起来，说明磁场对通电导体有力的作用，故A符合题意。

B、该实验装置中没有电源，当放在磁场中的导体AB在磁场中做切割磁感线运动时，灵敏检流计的指针就会偏转，即产生了感应电流，这是电磁感应现象，故B不符合题意。

C、当导体中有电流通过时，放在导体下方的小磁针发生了偏转，说明通电导线周围存在磁场，故C不符合题意；

D、该实验中当扇叶转动时小灯泡会发光，演示的电磁感应现象，故D不符合题意。

故选：A。

10．【解析】A、他家消耗的电能：W＝1346.0kW•h﹣1342.0kW•h＝4kW•h，故错误；

B、电冰箱在工作时，压缩机并不是一天24h不停工作的，而是间歇性的工作，故错误；

C、这两天电冰箱消耗的电能为W＝4×3.6×106J＝1.44×107J，故正确；

D、由于不知道此时电冰箱的实际工作时间，所以无法计算出电冰箱的实际功率，故错误；

故选：C。

11．【解析】A、已知电流I＝30mA＝0.03A，根据欧姆定律可知：

测量的导线电阻R＝＝＝50Ω；故A正确；

B、已知输电线的电阻为0.01Ω/m，则测量的导线总长度L＝＝5000m＝5km，故B正确；

C、短路的地点离甲地的距离s＝×L＝×5000m＝2500m＝2.5km，则短路位置距离乙地s′＝s总﹣s＝20km﹣2.5km＝17.5km，故C错误；

D、检测电路消耗的电功率P＝UI＝1.5V×0.03A＝0.045W，故D正确。

故选：C。

12．【解析】A、如果电流表坏了，整个电路断路，电压表也不会有示数，故A不合题意；

B、如果滑动变阻器短路，电流表会有示数，且更大，故B不合题意；

C、闭合开关，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压，原因可能是电压表所测量的电阻断路，即可能是电阻处接触不良，故C符合题意；

D、如果电阻短路，则电压表的示数将为零，且电流表的示数将变大，故D不合题意。

故选：C。

二．填空题（共1小题）

13．【解析】（1）连接电路时，应断开开关；灯泡额定电压是2.5V，则电压表应选0～3V量程。

（2）滑动变阻器的滑片P向右滑动时变阻器阻值变大，则滑动变阻器应接左下接线柱，滑动变阻器、灯泡串联接入电路，电压表与灯泡并联，电路图如图所示。

（3）闭合开关前，滑动变阻器的滑片P应位于滑动变阻器右端，此时滑动变阻器接入电路的阻值最大。

（4）由图2所示电压表可知，其量程为0～3V，分度值为0.1V，示数为2.2V，小于灯泡额定电压2.5V，要测灯泡额定功率，应向左移动滑片，使灯泡电压增大，知道等于灯泡额定电压2.5V为止。

（5）由图3所示图象可知，灯泡额定电压2.5V对应的电流为0.2A，灯泡额定功率P＝UI＝2.5V×0.2A＝0.5W。

（6）闭合开关，小灯泡发光很亮，说明灯泡实际功率很大，电路电流很大，电路总电阻很小；无论怎样移动滑动变阻器的滑片P，电流表与电压表的示数都不发生变化，说明滑动变阻器不能改变电路电流，移动滑片，滑动变阻器接入电路的阻值不变；综合分析可知，这是由于滑动变阻器同时接上面两个接线柱，滑动变阻器接入电路的阻值为零造成的。

故答案为：（1）断开；0～3V；（2）电路图如图所示；（3）右；（4）2.2；左；（5）0.5；（6）滑动变阻器同时接上面两个接线柱。

三．作图题（共3小题）

14．【解析】由实物图知，两灯泡并联，电流表A1在干路上，S1在L1支路上，电流表A2在L2支路上，开关S在干路上，电路图如图所示：

15．【解析】由电路图可知，两灯泡串联，电压表测L2两端的电压，电流表测电路中的电流，且A的量程为0～0.6A，V的量程为0～3V，

从电源的正极出发，依次串联开关、灯L2、灯L1、电流表A回到电源的负极，然后把电压表V并联在L2两端，如下图所示：

16．【解析】电源电压为6V，干路上的开关闭合时电流表的示数为0.6A；

根据欧姆定律可知，电路中的总电阻为：R＝＝＝10Ω；

根据并联电路的电阻关系可知，当R1＝30Ω、R3＝15Ω的两个电阻并联时的总电阻是10Ω；电路图如下所示：

四．计算题（共1小题）

17．【解析】（1）由P＝知，电压一定时，P与R成反比，

由电路图知，开关S断开时，R0与R串联，电路的总电阻等于两电阻之和，电阻最大，电路的电功率最小；

由于开关S与R并联，则当开关S闭合时，电阻R被短路，只有电热丝R0连入电路，电路中的电阻最小，电路的电功率最大；

所以电饭煲在高温挡时，开关S应闭合，电饭煲在保温挡时，开关S应断开；

（2）由P＝得，电热丝R0的阻值是：R0＝＝48.4Ω；

（3）用电高峰时，实际电压只有额定电压的90%，此时：U实＝90%U额＝0.9×220V＝198V，

电饭锅加热状态的实际功率：P实＝＝＝810W。

答：（1）断开；

（2）电热丝R0的阻值是48.4Ω；

（3）用电高峰时，实际电压只有额定电压的90%，电饭锅加热状态的实际功率为810W。

五．解答题（共8小题）

18．【解析】

（1）在“探究电流跟电压关系”的实验中，测量多组对应的电流和电压值，是为了寻找电流和电压的定量关系，找到普遍规律；

（2）在“伏安法测定值电阻阻值”实验中，测量多组对应的电流和电压值，采用多次测量电流和电压值，用分别求出的定值电阻的电阻取平均值的办法来减小误差，提高精度。

故答案为：为了寻找电流和电压的定量关系，找到普遍规律；求平均值，减小实验误差。

19．【解析】电水壶在3min消耗的电能：

W＝＝0.06kW•h＝0.06×3.6×106J＝2.16×105J，

电水壶的电功率：

P＝＝＝1200W。

故答案为：2.16×105J；1200。

20．【解析】

甲图的实验说明，两个磁体不接触也会产生斥力和引力磁场的基本性质是它对放入其中的磁体有磁力的作用，即磁体的周围存在磁场，

磁体周围的不同位置的小磁针，指向不同的方向，说明了磁体具有方向性。

故答案为：磁体周围存在磁场；磁场具有方向性。

21．【解析】电磁铁的磁性强弱线圈匝数和电流大小有关，一个制好的电磁铁，线圈匝数一定，所以可以通过改变电流的大小来改变电磁铁的磁性强弱。

电磁铁的主要组成部分是电磁铁，它是通过开关的开闭，来控制电磁铁磁性的有无。

故答案为：电流的大小；通过开关的开闭。

22．【解析】螺线管通电后，通电螺线管周围产生磁场，通电螺线管外部的磁场与条形磁铁周围的磁场一样，通电螺线管的两端也有N极和S极；

磁感线是用来形象地表示磁场分布情况的一些有方向的曲线，磁体周围的磁感线都是从磁体的 N极出来，从 S极进去，构成闭合的曲线。

故答案为：N；S。

23．【解析】（1）要研究电阻跟横截面积的关系，必须选取材料、长度都相同的两根导线，a、c材料相同且长度相同，横截面积不同，所以应选择a、c；

（3）a、b的长度、横截面积都相同，材料不同，所以a、b可以探究电阻与材料的关系。结论是在长度和横截面积都相同时，材料不同的导体电阻不同；

故答案为：a、c；材料；在长度和横截面积都相同时，材料不同的导体电阻不同。

24．【解析】（1）由并联电路总电阻与各支路电阻的关系得：＝+，

因为R1＝R2，所以R＝＝＝6Ω；

（2）根据欧姆定律I＝＝＝3A；

（3）电路中的总功率为P＝UI＝18V×3A＝54W。

答：（1）两个电阻并联后的总电阻为6Ω；（2）电流表的示数为3A；（3）电路消耗的总功率是54W。

25．【解析】（1）电磁炉正常工作时的功率为1000W，由P＝UI可得通过的电流：

I＝＝≈4.5A；

（2）他家一天需需消耗的热量：

Q吸＝cm△t

＝4.2×103J/（kg•℃）×50kg×80℃

＝1.68×107J；

（3）由η＝×100%可得，若靠电磁炉提供，则需要消耗的电能：

W＝＝＝2.1×107J；

若靠天然气炉提供，所需天然气完全燃烧释放的热量：

Q放＝＝＝2.8×107J，

根据Q放＝Vq可得，若靠天然气炉提供，则需燃烧天然气的体积：

V＝＝＝0.8m3。

答：（1）在家庭电路中，电磁炉正常工作时的电流是4.5A；

（2）他家一天需消耗的热量为1.68×107J；

（3）上述热量若靠电磁炉提供，需耗电2.1×107J；若靠天然气炉提供，需燃烧0.8m3的天然气。
