2021-2022学年京改版物理九年级上学期期末综合检测卷(基础卷)(word版 含答案)
展开一.选择题(共15小题)

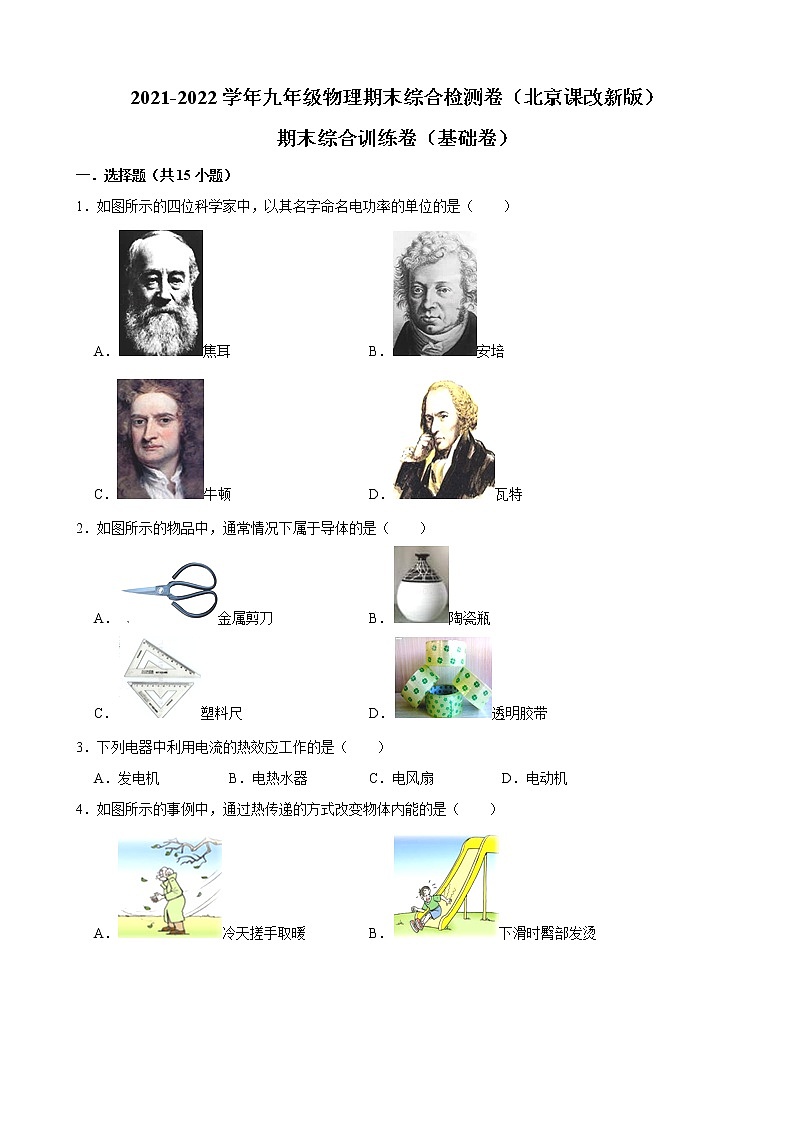

1.如图所示的四位科学家中,以其名字命名电功率的单位的是( )
A.焦耳B.安培
C.牛顿D.瓦特
2.如图所示的物品中,通常情况下属于导体的是( )
A.金属剪刀B.陶瓷瓶
C.塑料尺D.透明胶带
3.下列电器中利用电流的热效应工作的是( )
A.发电机B.电热水器C.电风扇D.电动机
4.如图所示的事例中,通过热传递的方式改变物体内能的是( )
A.冷天搓手取暖B.下滑时臀部发烫
C.烧水时水温升高D.空气被压缩时温度升高
5.下列措施中,能使蒸发变快的是( )
A.用地膜覆盖农田
B.用笤帚将水泥地上的水扫开
C.春季植树时剪除大量枝叶
D.把新鲜的苹果装入塑料袋
6.如图所示的滑动变阻器中,当滑片P向左滑动时,连入电路的电阻变小的是( )
A.B.
C.D.
7.如图所示的事例中,符合安全用电原则的是( )
A.用湿布擦正在发光的日光灯
B.有人触电时应立即切断电源
C.在高压线附近玩耍
D.电线接触或靠近高温物体

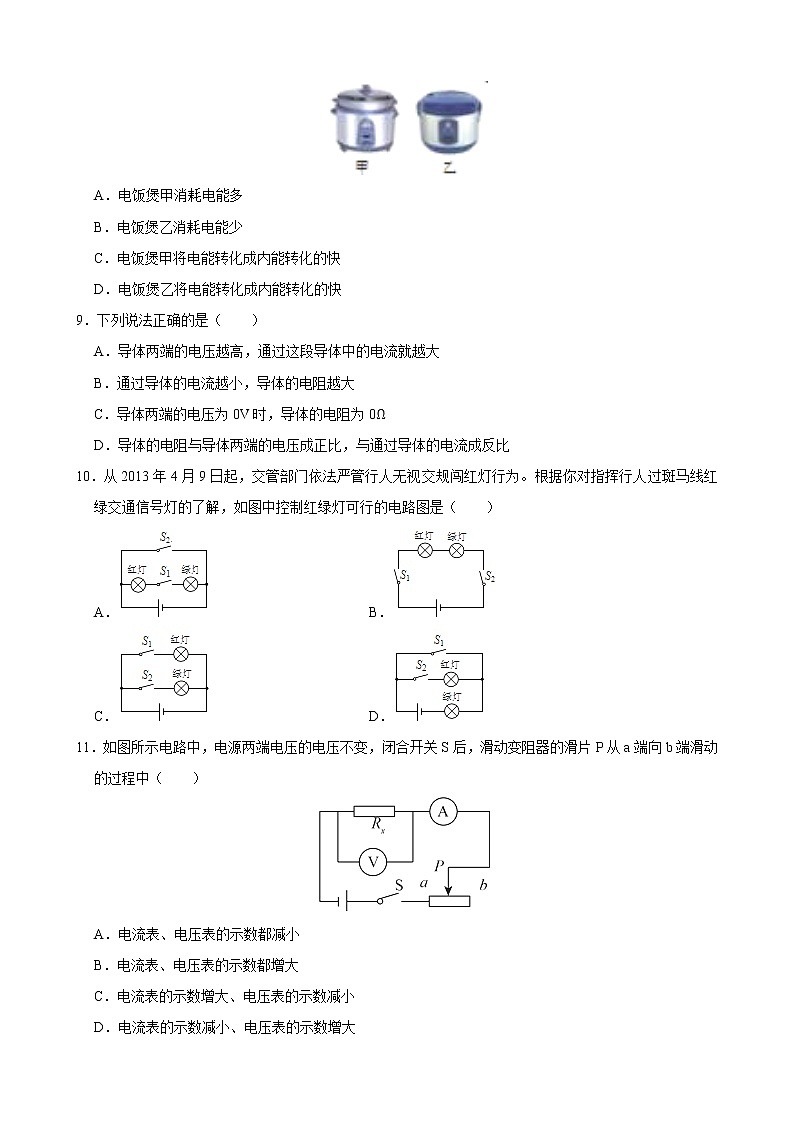

8.如图所示,两个电饭锅甲和乙,甲的额定功率为1200W,乙的额定功率为800W.在它们正常工作的情况下,下列说法正确的是( )
A.电饭煲甲消耗电能多
B.电饭煲乙消耗电能少
C.电饭煲甲将电能转化成内能转化的快
D.电饭煲乙将电能转化成内能转化的快
9.下列说法正确的是( )
A.导体两端的电压越高,通过这段导体中的电流就越大
B.通过导体的电流越小,导体的电阻越大
C.导体两端的电压为0V时,导体的电阻为0Ω
D.导体的电阻与导体两端的电压成正比,与通过导体的电流成反比
10.从2013年4月9日起,交管部门依法严管行人无视交规闯红灯行为。根据你对指挥行人过斑马线红绿交通信号灯的了解,如图中控制红绿灯可行的电路图是( )
A.B.
C.D.
11.如图所示电路中,电源两端电压的电压不变,闭合开关S后,滑动变阻器的滑片P从a端向b端滑动的过程中( )
A.电流表、电压表的示数都减小
B.电流表、电压表的示数都增大
C.电流表的示数增大、电压表的示数减小
D.电流表的示数减小、电压表的示数增大
12.电位器和滑动变阻器都是变阻器,它们的原理相同。图中是某电位器的结构示意图,电阻片R的两端分别与接线端A、C相连,滑片P的一端通过转轴O与接线端B相连,另一端与电阻片R接触良好,并能绕转轴O在电阻片R上滑动。现保持滑片P的位置不变,将电位器A、B两个接线端接在电压为2.4V的电源两端时,通过电位器的电流为I;将电位器B、C两个接线端接在电压为4.8V的电源两端时,通过电位器的电流仍为I.则下列判断中错误的是( )
A.电阻片R的最大电阻值为3RAB
B.电位器先后两次消耗的电功率之比为1:2
C.把接线端A、C接在电压为3.6V的电源两端时,通过电位器的电流为
D.把接线端A、B接在电压为1.6V的电源两端时,通过电位器的电流为
13.下列说法中正确的是( )
A.温度越高的物体,放出的热量越多
B.水壶里的水烧开时,水蒸气把壶盖顶起,机械能转化为内能
C.铁块很难被压缩,是因为分子间存在着斥力
D.内陆地区比沿海地区昼夜温差大,原因之一是砂石的比热容比水的比热容小
14.分别标有“6V,2W”和“12V,8W”的两个灯泡,串联后接在电路中,假设灯泡电阻不变,为使其中一个恰能正常发光,加在电路两端的电压应是( )
A.6VB.12VC.18VD.24V
15.如图所示电路,电源两端电压不变,当滑动变阻器的滑片位于某一点时,电压表V1和V2的读数分别为12V和4V,电流表A的读数为1A;当滑片位于滑动变阻器右端时,电流表A的读数为0.5A,则下列说法正确的是( )
A.电压表V1的示数为4V
B.电压表V2的示数为12V
C.滑动变阻器最大阻值为4Ω
D.滑动变阻器最大阻值为16Ω
二.多选题(共3小题)
16.如图是关于电热和电磁现象的实验,下列说法正确的是( )
A.图甲是探究电流通过导体产生的热量与通过导体电流大小关系的实验装置
B.图乙是探究电磁感应现象的实验装置
C.图丙中的实验说明通电导体周围存在磁场
D.图丁是探究电磁铁磁性强弱的实验装置
17.下列有关光学现象的说法中,正确的是( )
A.物体经过一个凸透镜所成的实像是倒立的
B.光照到穿衣镜的镜面上和镜框上发生的反射都遵循光的反射定律
C.我们看到的海市蜃楼现象是由于光在均匀介质中沿直线传播形成的
D.人站在竖直放置的平面镜前lm处,镜中的像到平面镜的距离也是lm
18.将标有“6V3W”、“12V6W”字样的两个灯泡接在不同的电路中,忽略温度对灯电阻的影响,下列说法中正确的是( )
A.当两灯泡都正常发光时,通过两灯的电流相等
B.当两灯泡串联在电压合适的电源上时,只有一灯能正常发光
C.当两灯泡并联在6V的电源上时,“6V 3W”的灯消耗的功率比较大
D.当两灯泡串联在12V的电源上时,“12V 6W”的灯消耗的功率比较大
三.填空题(共6小题)
19.物理学规定 定向移动的方向为电流的方向。
20.我国家庭电路的电压值为 伏。
21.同名磁极相互 ,异名磁极相互吸引。
22.温度一定时,影响铜导线电阻大小的因素有:铜导线的横截面积和 。
23.汽油机工作时,将 能转化为机械能。
24.如图所示,电源两端电压保持不变,当开关S闭合时,通过R1的电流为2A;当S断开时,R1两端的电压为6V,R2消耗的电功率为9W,则电阻R2的阻值是 Ω。
四.作图题(共3小题)
25.根据要求设计电路,并完成电路连接。现有电池组、灯泡、电铃各一个,开关S1、S2两个,导线若干,当只闭合开关S1时,灯不亮铃不响;当只闭合开关S2时,灯亮铃不响;同时闭合S1、S2时,灯亮铃响。
26.如图所示,已知电源电压为6V,3个电阻R1=30Ω、R2=60Ω、R3=15Ω,选择其中2个电阻连接在电路中,干路上的开关闭合时电流表的示数为0.6A.请画出虚线框内2个电阻以及开关的连接方式,并标明电阻的符号,再将电路补画完整。
27.根据实物图将对应的电路图画在虚线框内。
五.解答题(共5小题)
28.在探究“通过导体的电流跟导体两端电压的关系”实验中,小丽根据实验目的设计出实验电路如图甲,并正确连接了部分实验器材如图乙所示。
(1)请只添加一条导线完成图乙所示的实验电路的连接。
(2)连好电路开始实验,在闭合开关S前,滑动变阻器滑片应处在 端(填“C”或“B”)。
(3)闭合开关S,改变滑动变阻器滑片P的位置,读出电压表和电流表的示数,并记录数据;根据实验数据绘制出了如图丙所示的图象。请分析图象得出结论:当 一定时, 。
29.小明在探究“电流通过导体产生的热量跟什么因素有关”时,设计了如图所示的甲、乙实验装置,将电阻丝R1、R2分别密封在两个装有相等质量煤油的相同烧瓶中,已知R1<R2,电源电压相同且保持不变。则:
(1)实验中电流通过导体产生热量的多少是通过 的多少体现出来的。
(2)甲装置可探究电流通过导体产生的热量是否与 有关。
(3)比较a,c两支温度计示数变化情况,可探究电流产生的热量与 电流是否有关。
30.在如图所示的电路中,电源电压为18V且保持不变,电阻R2为15Ω.闭合开关S,电流表A1的示数为1.5A。
求:(1)电流表A2的示数I2。
(2)R1的阻值。
31.新型电饭锅采用“聪明火”技术,智能化地控制食物在不同时间段的温度,以得到最佳的营养和口感,其简化电路如图甲所示。R1和R2均为电热丝,S1是自动控制开关。煮饭时,把电饭锅接入220V电路中,在电饭锅工作的30min内,电路中总电流随时间变化的图象如图乙所示。求:
(1)S和S1都闭合时电饭锅的电功率;
(2)电热丝R2的阻值;
(3)这30min内电饭锅产生的热量。
32.在如图所示的电路中,电源两端电压保持不变。灯泡L1的额定功率为6W,灯泡L2的额定功率为8W,当开关S、S1、S2、S3都闭合时,灯泡L1、L2都正常发光,电流表的示数为I1;当只闭合开关S、S3时,电路的总功率是4W,电流表的示数为I2,忽略温度对灯电阻的影响。求:
(1)灯L1、L2的电阻之比。
(2)电流I1与I2之比。
(3)只闭合开关S、S2时,灯泡L2的功率。
参考答案
一.选择题(共15小题)
1.【解析】A、焦耳(J)是功、能和热量的单位,不合题意;
B、安培(A)是电流的单位,不合题意;
C、牛顿(N)是力的单位,不合题意;
D、瓦特(W)是国际单位制中机械功率、电功率的单位,符合题意。
故选:D。
2.【解析】A、金属剪刀是金属材料,属于导体,符合题意;
BCD、陶瓷瓶、塑料尺、透明胶带通常情况下都不容易导电,属于绝缘体,不合题意。
故选:A。
3.【解析】
A、发电机把工作时把其它形式的能量转化为电能,它的工作原理是电磁感应,不是利用电流热效应工作的,A不符合题意;
B、电热水器工作时把电能转化为内能,是利用电流热效应工作的,B符合题意;
C、电风扇工作时主要把电能转化为机械能,不是利用电流热效应工作的,C不符合题意;
D、电动机工作时主要把电能转化为机械能,不是利用电流热效应工作的,D不符合题意。
故选:B。
4.【解析】A、两手互相摩擦,手发热,是利用摩擦生热,属于做功改变物体的内能,不符合题意。
B、从滑梯上滑下,屁股感觉发热,属于做功改变物体的内能,不符合题意。
C、烧水时水温升高,属于热传递改变物体的内能,符合题意。
D、向下压活塞气体温度升高,属于做功改变物体的内能,不符合题意。
故选:C。
5.【解析】A、地膜覆盖农田减小了蒸发面积,控制了上方空气的流动,可使蒸发变慢,不合题意;
B、用笤帚将水泥地上的水扫开增大了蒸发面积,可使蒸发变快,符合题意;
C、春季植树时剪除大量枝叶,减小了蒸发面积,可使蒸发变慢,不合题意;
D、把新鲜的苹果装入塑料袋后减小了蒸发面积,同时控制了空气流动,可使蒸发变慢,不合题意。
故选:B。
6.【解析】A、根据图示可知,滑动变阻器将右半部分电阻接入了电路,滑片向左端移动,接入电路的电阻线变长,即接入电路的电阻变大,不符合题意;
B、将下面两个接线柱接入了电路,即滑动变阻器接入电路的阻值为定值电阻,并且滑片失去调节电阻的作用,不符合题意;
C、根据图示可知,滑动变阻器将左半部分电阻接入了电路,滑片向左端移动,接入电路的电阻线变短,即接入电路的电阻变小,符合题意;
D、根据图示可知,滑动变阻器将右半部分电阻接入了电路,滑片向左端移动,接入电路的电阻线变长,即接入电路的电阻变大,不符合题意。
故选:C。
7.【解析】A、生活用水属于导体,用湿布擦正在发光的日光灯,很容易发生触电事故,故A错误;
B、有人触电时应立即切断电源,故B正确;
C、在高压线附近玩耍,很容易造成高压电弧触电或者高压跨步触电,故C错误;
D、电线接触或靠近高温物体,很容易损坏绝缘皮,发生触电事故,故D错误。
故选:B。
8.【解析】由W=Pt,看消耗电能的多少,得考虑时间因素,由此能判断哪个电饭煲消耗的电能多,故A、B不符合题意;
甲的额定电功率大于乙的,根据物理意义,甲将电能转化为内能要更快,故C符合题意,D不符合题意;
故选:C。
9.【解析】(1)因电阻是导体本身的一种性质,与两端的电压和通过的电流无关,故BCD不正确;
(2)对于同一导体,电阻的大小一定,导体中的电流跟导体两端的电压成正比,即导体两端的电压越高,通过这段导体中的电流就越大,故A正确。
故选:A。
10.【解析】红绿交通信号灯不能同时工作、且工作时互不影响,因此它们的连接方式为并联;
A、两开关都闭合时会造成电源断路且两灯泡不发光,当只闭合S1时红绿交通信号灯同时发光。不符合题意;
B、两开关均闭合时红绿交通信号灯同时发光,否则均不发光。不符合题意;
C、只闭合开关S1时红灯亮,只闭合开关S2时绿灯亮。符合题意;
D、当只闭合开关S2时,两灯泡都发光。不符合题意。
故选:C。
11.【解析】由电路图可知,定值电阻与滑动变阻器串联,电压表测定值电阻两端的电压,电流表测电路中的电流;
当滑动变阻器的滑片P从a端滑到b端的过程中,接入电路的电阻变大,电路的总电阻变大;
根据I=可知,电路中的电流变小,即电流表的示数变小;
根据U=IR可知,R1两端的电压变小,即电压表示数变小。
故选:A。
12.【解析】A、将电位器A、B两个接线端接在电压为2.4V的电源两端时:
I==,﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
将电位器B、C两个接线端接在电压为4.8V的电源两端时,
I===,﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②
由①②可得:
RAB=R,或R=3RAB,故A正确;
B、电位器先后两次消耗的电功率之比:
P:P′=UI:U′I=U:U′=2.4V:4.8V=1:2,故B正确;
C、把接线端A、C接在电压为3.6V的电源两端时,
RAC=R,
I′===×=I,故C正确;
D、把接线端A、B接在电压为1.6V的电源两端时:
I″==×=R,故D错。
故选:D。
13.【解析】A、温度越高的物体,只知道初温,不知道末温大小,无法确定放出热量的多少,故A错;
B、水壶里的水烧开时,水蒸气把壶盖顶起,是内能转化为机械能,故B错;
C、铁块很难被压缩是因为分子间存在着斥力,故C正确。
D、内陆地区比沿海地区昼夜温差大,原因是内陆地区多砂石,沿海地区多水,砂石的比热容比水的比热容小,同样受冷和受热时温度变化大,故D错误。
故选:C。
14.【解析】根据P=UI可得,两灯泡的额定电流:
I1===A,I2===A,
根据欧姆定律可得,两灯泡的电阻分别为:
R1===18Ω,R2==18Ω;
∵串联电路中各处的电流相等,
∴如果其中一灯泡正常发光,则电路中的电流I=I1=A;
∵串联电路中总电阻等于各分电阻之和,
∴电路两端的电压:
U=I(R1+R2)=A×(18Ω+18Ω)=12V。
故选:B。
15.【解析】
A、电压表V1测量电源电压,示数不会改变,所以始终是12V.此选项错误;
B、电压表V2测滑动变阻器两端的电压,由A知电源电压为12V,定值电阻与滑动变阻器串联具有分压作用,所以电压表V2示数一定小于12V.此选项错误;
C、D、当滑动变阻器的滑片位于某一点时,电压表V1和V2的读数分别为12V和4V,
所以定值电阻两端电压为UR=U﹣U2=12V﹣4V=8V,
已知电流表A的读数为I=1A,
因为I=,
所以定值电阻的阻值为R===8Ω;
当滑片位于滑动变阻器右端时,滑动变阻器接入电路电阻最大,所以电流表A的读数最小,为I′=0.5A,
电路总电阻为R最大===24Ω,
所以滑动变阻器最大阻值为R滑=R最大﹣R=24Ω﹣8Ω=16Ω.选项C错误,选项D正确。
故选:D。
二.多选题(共3小题)
16.【解析】A、图甲装置中通过两电阻丝的电流相同,这个实验,可以探究导体产生的热量与导体电阻的关系,故A错误。
B、乙图是电磁感应实验,导体只有切割磁感线时,闭合电路中才会产生感应电流,故B正确。
C、图丙是奥斯特实验,说明通电导体周围存在磁场,故C正确。
D、图丁是通电导体在磁场中受力的实验,故D错误。
故选:BC。
17.【解析】A、物体经过一个凸透镜所成的实像是倒立的,故A正确。
B、光照到穿衣镜的镜面上和镜框上发生的反射都遵循光的反射定律,故B正确。
C、我们看到的海市蜃楼现象是由于光的折射形成的,故C错误。
D、人站在竖直放置的平面镜前lm处,镜中的像到平面镜的距离也是1m,故D正确。
故选:ABD。
18.【解析】A.两灯泡正常发光时的电流和额定电流相等,
根据P=UI可得通过两灯泡的电流分别为:
I1===0.5A,I2===0.5A,
所以当两灯泡都正常发光时通过两灯的电流相等,故A正确;
B.因两灯泡的额定电流相等,
所以两灯泡串联在电压合适的电源上时可以同时正常发光,故B不正确;
C.根据欧姆定律可得,两灯泡的电阻分别为:
R1===12Ω,R2===24Ω,
因并联电路中各支路两端的电压相等,
所以P=可知,“6V 3W”的灯电阻小,消耗的功率比较大,故C正确;
D.两灯泡串联时通过它们的电流相等,
根据P=I2R,“12V 6W”的灯电阻大,消耗的功率比较大,故D正确。
故选:ACD。
三.填空题(共6小题)
19.【解析】电流无论是如何形成的,物理学规定:正电荷定向移动的方向是电流的方向。
故答案为:正电荷。
20.【解析】我国家庭电路的电压是220V。
故答案为:220。
21.【解析】由磁极间的相互作用规律可知,同名磁极相互排斥,异名磁极相互吸引。
故答案为:排斥。
22.【解析】温度一定时,导线是铜的条件下,电阻大小的因素还有:导线的横截面积和长度。
故答案为:长度。
23.【解析】汽油机的一个工作循环包括:吸气、压缩、做功、排气四个冲程。其中做功冲程是高温高压的燃气对活塞做功完成的,气体的内能转化为机械能。
故答案为:内能。
24.【解析】当开关S闭合时,R2被短路,电路为R1的简单电路,
由I=可得,R1的阻值:
R1==,
当S断开时,两电阻串联,
因串联电路中各处的电流相等,
所以,电路中的电流:
I′===,
因串联电路中总电压等于各分电压之和,
所以,R2两端的电压:
U2=U﹣U1=U﹣6V,
此时R2的电功率:
P2=U2I′=(U﹣6V)×=9W,
解得:U=24V,
则U2=U﹣U1=24V﹣6V=18V,
由P=可得,R2的阻值:
R2===36Ω。
故答案为:36。
四.作图题(共3小题)
25.【解析】根据题意可知,当只闭合开关S1时,灯不亮铃不响;当只闭合开关S2时,灯亮铃不响;同时闭合S1、S2时,灯亮铃响;这说明灯泡和电铃工作时互不影响,是并联的;开关S2在干路中,开关S1时与电铃串联在一条支路中,电路图如下所示;根据电路图,连接实物图如下:
26.【解析】电源电压为6V,干路上的开关闭合时电流表的示数为0.6A;
根据欧姆定律可知,电路中的总电阻为:R===10Ω;
根据并联电路的电阻关系可知,当R1=30Ω、R3=15Ω的两个电阻并联时的总电阻是10Ω;电路图如下所示:
27.【解析】由实物图知,灯泡L1、L2并联,开关S1在干路上,S2在L1支路上,电路图如图所示:
。
五.解答题(共5小题)
28.【解析】(1)将电压表与电阻并联,如图所示:
(2)由图知,滑动变阻器的下面接了右边的B接线柱,为保护电路,闭合开关前,应将滑片移至最左端即C端,使其阻值最大;
(3)由丙图知,电流、电压图象是一条过原点的直线,可知电阻一定,通过导体的电流和两端电压成正比。
故答案为:(1)见上图;(2)C;(3)电阻;通过导体的电流和两端电压成正比。
29.【解析】
(1)当电阻丝通电后,电流产生热量使煤油温度升高,从而使温度计示数上升,因此可根据温度计示数的大小可知温度升高的多少;
(2)甲中两电阻串联,则两电阻中的电流相等,则可知热量应由电阻有关,根据温度计示数的变化判断吸收热量的多少,则可知热量与电阻大小的关系;
(3)甲乙两图中,通过电阻R1的电流不同,比较相同通电时间内a,c两支温度计示数变化情况,可探究电流产生的热量与电流是否有关。
故答案为:(1)温度计示数变化;(2)电阻;(3)相同通电时间内的。
30.【解析】由电路图可知,两电阻并联,电流表A1测干路电流,电流表A2测R2支路的电流。
(1)因并联电路中各支路两端的电压相等,
所以,电流表A2的示数:
I2===1.2A;
(2)因并联电路中干路电流等于各支路电流之和,
所以,通过R1的电流:
I1=I﹣I2=1.5A﹣1.2A=0.3A,
则R1的阻值:
R1===60Ω。
答:(1)电流表A2的示数为1.2A;
(2)R1的阻值为60Ω。
31.【解析】(1)S和S1都闭合时,电阻R1与R2并联;由乙图可知此时电流值Imax=3A,
则功率Pmax=UImax=220V×3A=660W;
(2)开关S1断开时,电路中只有R1工作,由乙图可知通过R1的电流值I1=2A,
则根据并联电路的电流特点可知:电阻R1与R2并联时;I2=Imax﹣I1=3A﹣2A=1A,
根据欧姆定律得:R2===220Ω。
(3)只有R1工作时功率P1=UI1=220V×2A=440W;
由乙图可知:t′=10min+(20min﹣15min)=15min=900s,
t″=(15min﹣10min)+(30min﹣20min)=15min=900s,
则Q′=W′=Pmaxt′=660W×900s=5.94×105J,
Q″=W″=P1t″=440W×900s=3.96×105J,
∴Q=Q′+Q″=5.94×105J+3.96×105J=9.9×105J。
答:(1)S和S1都闭合时电饭锅的电功率为660W;
(2)电热丝R2的阻值为220Ω;
(3)这30min内电饭锅产生的热量为9.9×105J。
32.【解析】当开关S、S1、S2、S3都闭合时,等效电路图如图甲所示;
当只闭合开关S、S3时,等效电路图如图乙所示;
当只闭合开关S、S2时,等效电路图如图丙所示;
(1分)
(1)设灯L1、L2的电阻分别为R1和R2,电源电压为U,
由图甲:U一定,功率之比:===;
(2)由图甲、乙:U一定,===,
(3)由图甲、乙:U一定,==,=,=,
由图甲、丙:U一定,==,
P总3==×8W=4.8W,
由图丙:I3一定,==,
P2′==×4.8W=2.88W;
答:(1)灯L1、L2的电阻之比为4:3。
(2)电流I1与I2之比为7:2。
(3)只闭合开关S、S2时,灯泡L2的功率是2.88W。
