2021-2022学年京改版物理九年级上学期期末综合检测卷（提升卷）（word版 含答案）

这是一份2021-2022学年京改版物理九年级上学期期末综合检测卷（提升卷）（word版 含答案），共16页。

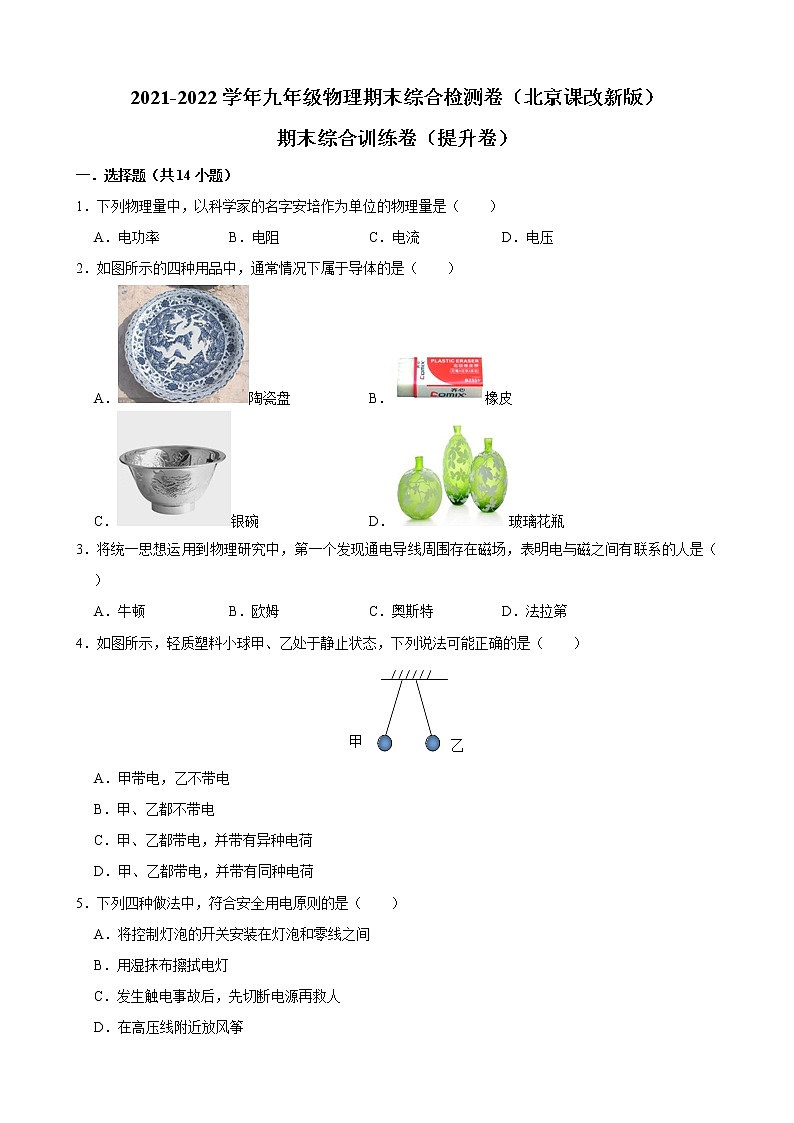

1．下列物理量中，以科学家的名字安培作为单位的物理量是（ ）
A．电功率B．电阻C．电流D．电压
2．如图所示的四种用品中，通常情况下属于导体的是（ ）
A．陶瓷盘B．橡皮
C．银碗D．玻璃花瓶
3．将统一思想运用到物理研究中，第一个发现通电导线周围存在磁场，表明电与磁之间有联系的人是（ ）
A．牛顿B．欧姆C．奥斯特D．法拉第
4．如图所示，轻质塑料小球甲、乙处于静止状态，下列说法可能正确的是（ ）
A．甲带电，乙不带电
B．甲、乙都不带电
C．甲、乙都带电，并带有异种电荷
D．甲、乙都带电，并带有同种电荷
5．下列四种做法中，符合安全用电原则的是（ ）
A．将控制灯泡的开关安装在灯泡和零线之间
B．用湿抹布擦拭电灯
C．发生触电事故后，先切断电源再救人
D．在高压线附近放风筝

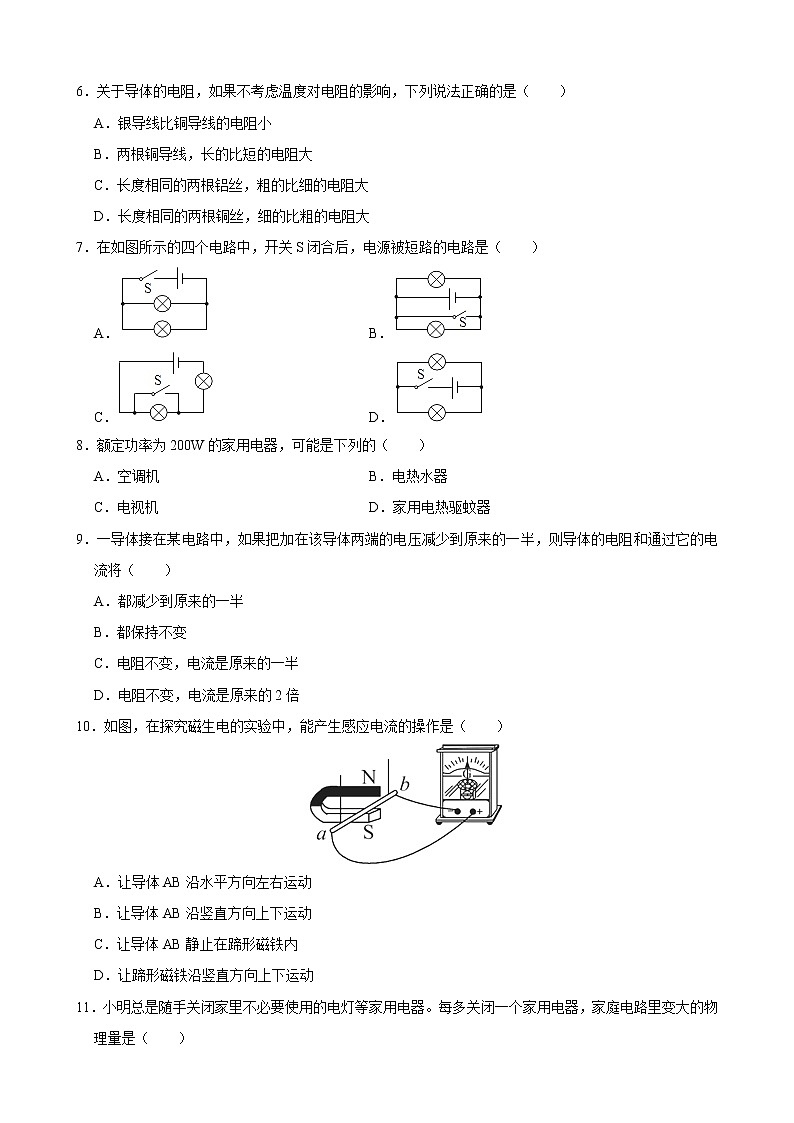

6．关于导体的电阻，如果不考虑温度对电阻的影响，下列说法正确的是（ ）
A．银导线比铜导线的电阻小
B．两根铜导线，长的比短的电阻大
C．长度相同的两根铝丝，粗的比细的电阻大
D．长度相同的两根铜丝，细的比粗的电阻大
7．在如图所示的四个电路中，开关S闭合后，电源被短路的电路是（ ）
A．B．
C．D．
8．额定功率为200W的家用电器，可能是下列的（ ）
A．空调机B．电热水器
C．电视机D．家用电热驱蚊器
9．一导体接在某电路中，如果把加在该导体两端的电压减少到原来的一半，则导体的电阻和通过它的电流将（ ）
A．都减少到原来的一半
B．都保持不变
C．电阻不变，电流是原来的一半
D．电阻不变，电流是原来的2倍
10．如图，在探究磁生电的实验中，能产生感应电流的操作是（ ）
A．让导体AB沿水平方向左右运动
B．让导体AB沿竖直方向上下运动
C．让导体AB静止在蹄形磁铁内
D．让蹄形磁铁沿竖直方向上下运动
11．小明总是随手关闭家里不必要使用的电灯等家用电器。每多关闭一个家用电器，家庭电路里变大的物理量是（ ）
A．总电阻B．总电流C．总电压D．总功率

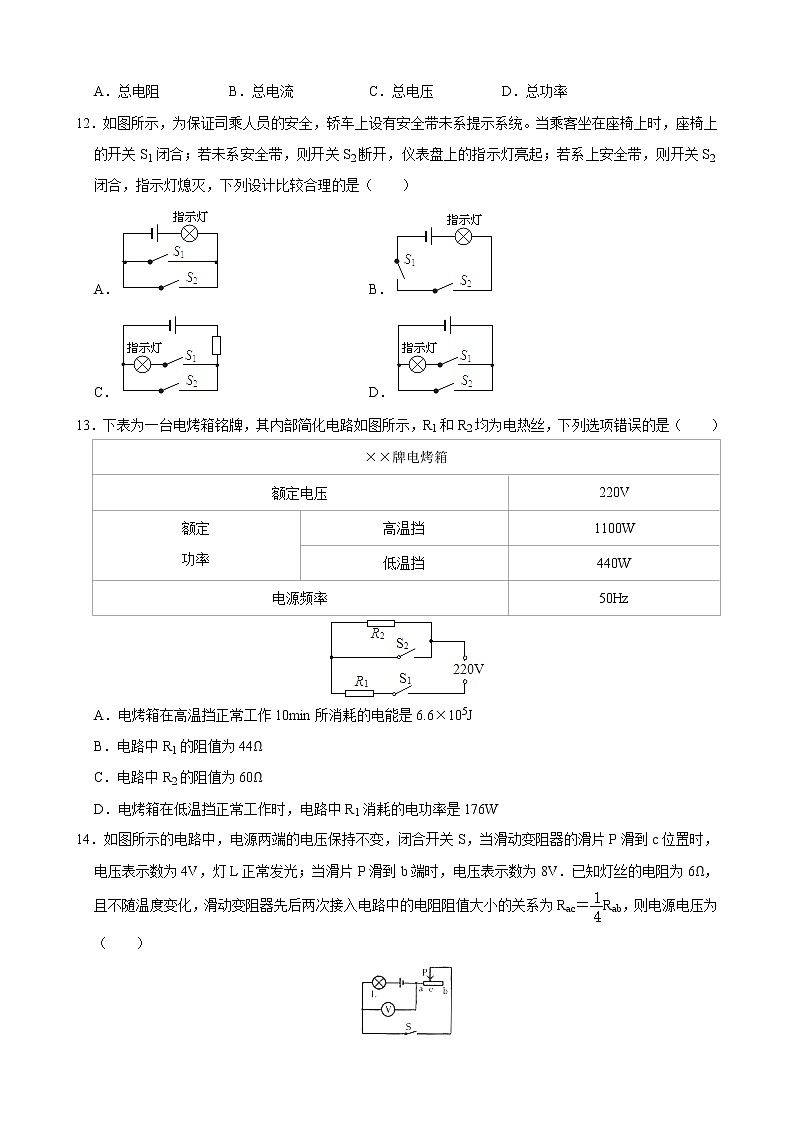

12．如图所示，为保证司乘人员的安全，轿车上设有安全带未系提示系统。当乘客坐在座椅上时，座椅上的开关S1闭合；若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭，下列设计比较合理的是（ ）
A．B．
C．D．
13．下表为一台电烤箱铭牌，其内部简化电路如图所示，R1和R2均为电热丝，下列选项错误的是（ ）
A．电烤箱在高温挡正常工作10min所消耗的电能是6.6×105J
B．电路中R1的阻值为44Ω
C．电路中R2的阻值为60Ω
D．电烤箱在低温挡正常工作时，电路中R1消耗的电功率是176W
14．如图所示的电路中，电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P滑到c位置时，电压表示数为4V，灯L正常发光；当滑片P滑到b端时，电压表示数为8V．已知灯丝的电阻为6Ω，且不随温度变化，滑动变阻器先后两次接入电路中的电阻阻值大小的关系为Rac＝Rab，则电源电压为（ ）
A．10VB．12VC．14VD．16V
二．多选题（共4小题）
15．关于电磁现象，下列说法中正确的是（ ）
A．电流周围存在磁场
B．磁场的方向由磁感线的方向决定
C．地磁场的北极在地理的南极附近
D．发电机是根据电磁感应现象制成的
16．将如图所示的滑动变阻器连入电路，要求当滑动变阻器的滑片P向B端移动时，接入电路中的电阻变小，则滑动变阻器连入电路的接线柱应是（ ）
A．A和DB．C和BC．B和DD．A和C
17．下列说法中正确的是（ ）
A．电能表是测量消耗电能多少的仪表
B．用电器是将其他形式的能转化为电能的装置
C．物理学中规定正电荷定向移动的方向为电流的方向
D．用电器工作时功率越大，消耗电能越快
18．LED（发光二极管简称LED）是人类继爱迪生发明白炽灯之后最伟大的发明之一，它是一种新型节能、环保的光源产品。如图甲是一种常见的LED手电筒，发光元件由5个发光二极管并联组成，每个发光二极管的额定电流为30mA，如图乙是LED灯与50Ω的定值电阻R串联，它的能量是由可反复充电使用的电池提供，且LED灯发光的颜色会随其两端电压的变化而变化，如表格所示。下列选项正确的是（ ）
A．LED灯发光时是将电能转化为光能
B．这种LED手电筒正常工作时的总电流为0.15A
C．如图乙所示，已知电源电压为4.2V，且保持不变，闭合开关S，当毫安表（为读数更精确的电流表）的读数为20mA时，LED灯发出黄光
D．如图乙所示，已知电源电压为4.2V，且保持不变，闭合开关S，R的实际功率为0.08W，此时LED灯通电10min消耗的电能为52.8J
三．填空题（共5小题）
19．家庭电路的电压是 V。
20．将R1＝20Ω，R2＝30Ω两个电阻串联起来接入电路中，则电路的总电阻为 Ω。
21．在家庭电路中，因电流过大导致空气开关“跳闸”的原因有：（1）电路中发生短路故障；（2）电路中用电器的 过大，造成干路电流过大。
22．2009年1月，我国正式进入移动通信的3G时代，移动通信实际上是利用电磁波传递信号的，那么信号在空中传递的速度约为 m/s。
23．有两根电阻丝R1、R2和一个电源E，且电源E两端电压保持不变。如果只将电阻丝R1接在电源E两端，电阻丝R1在120s内产生的热量为12Q；如果将电阻丝R1、R2并联接在电源E两端，电阻丝R1、R2在60s内产生的总热量为8Q；如果将电阻丝R1、R2串联接在电源E两端，通电的时间是180s，则电阻丝R1、R2产生的总热量为 Q。
四．作图题（共3小题）
24．根据如图所示的实物图，在框内画出与之相对应的电路图．
25．按照如图甲所示的电路图，用笔画线代替导线，将图乙中的元件连接完整。
26．在探究“串联电路电压的规律”实验中，要用电压表测灯L2两端的电压，连接的电路如图所示。图中只有一根导线连错了，请在连错的导线上画“×”，并画出正确的连线。
五．解答题（共4小题）
27．用电压表和电流表测额定电压是2.5V小灯泡的额定功率。
（1）如图1所示的实验电路中，在开关闭合之前，滑动变阻器滑片P应滑到变阻器的 端。（选填“A”或“B”）
（2）闭合开关后，滑动变阻器滑片P位于如图1所示的位置时，电压表示数为2.4V，为使灯泡正常发光，滑动变阻器滑片P应向 适当滑动。（选填“A”或“B”）
（3）小灯泡正常发光时，电流表示数如图2所示，则电流表的示数是 A，小灯泡的额定功率是 W。
28．为了探究“电流产生的热量与电阻大小的关系”，某实验小学采用了如图所示的实验装置，其中R1＞R2。
（1）实验中R1、R2采用串联方式连接，这样做的目的是 ；
（2）在通电时间相同时，两支玻璃管内煤油上升较高的是甲瓶。由此可知，在通电时间相同，电流 （选填“相同”或“不相同”）的情况下，电阻较大的，电流产生的热量较 。（选填“多”或“少”）
29．如图所示的电路中，电源两端电压U保持不变。当只闭合开关S1时，电压表的示数为U1，电流表的示数为I1，电阻R1消耗的电功率P1 为4W，电阻R2消耗的电功率为P2．当开关S1、S2都闭合时，电压表的示数为U2，电流表的示数为I2，电阻R2消耗的电功率为P2′．已知P2：P2′＝1：4，U1：U2＝2：1．求：
（1）电流表两次示数I1：I2；
（2）当只闭合开关S1时，电阻R3消耗的电功率P3。
30．新型电饭锅采用“聪明火”技术，智能化地控制食物在不同时间段的温度，以得到最佳的营养和口感，其简化电路如图甲所示。R1和R2均为电热丝，S1是自动控制开关。煮饭时，把电饭锅接入220V电路中，在电饭锅工作的30min内，电路中总电流随时间变化的图象如图乙所示。求：
（1）S和S1都闭合时电饭锅的电功率；
（2）电热丝R2的阻值；
（3）这30min内电饭锅产生的热量。
参考答案
一．选择题（共14小题）
1．【解析】在国际单位制中，
A、电功率的主单位是瓦特。不符合题意；
B、电阻的主单位是欧姆。不符合题意；
C、电流的主单位是安培。符合题意；
D、电压的主单位是伏特。不符合题意。
故选：C。
2．【解析】A、陶瓷碗的材料是陶瓷，陶瓷是非常好的绝缘体，常用作线路安装的绝缘子；故A错误；
B、橡皮是很好的绝缘体；故B错误；
C、银碗的材料属于金属，是导体；故C正确；
D、玻璃花瓶的材料是玻璃，是很好的绝缘体；故D错误；
故选：C。
3．【解析】奥斯特实验证明了电流的周围存在磁场，这是第一个发现了电和磁存在联系的实验。奥斯特由于这个贡献而载入物理史册。
故选：C。
4．【解析】根据图示可知，甲乙两小球相互排斥，因此甲、乙都带电，并带有同种电荷。
故选：D。
5．【解析】
A、电灯的开关接在了零线上时，更换灯泡时易发生触电事故。不符合题意；
B、一般的水是导体，用湿抹布擦拭带电的电灯时，可能会因湿抹布导电而发生触电事故。不符合题意；
C、当发现有人触电时，应该立即采取的措施是：迅速切断电源或用绝缘体挑开电线，不能用手拉开电线和触电的人，否则自己也会触电。符合题意；
D、不要在高压线附近放风筝，以免触电。不符合题意。
故选：C。
6．【解析】
A、银导线和铜导线的长度和横截面积未知，所以无法比较，A不符合题意；
B、两根铜导线，长导线和短导线的横截面积未知，所以无法比较，B不符合题意；
C、材料和长度一定时，横截面积大的电阻小，粗的比细的电阻小，题中说法错误，C不符合题意；
D、长度相同的铜导线，粗的电阻比细的电阻小，在导体的长度和材料相同的情况下，导体的横截面积越小电阻越大，D符合题意。
故选：D。
7．【解析】AD、开关闭合后，两灯泡并列连接，故两灯泡并联；
B、开关断开后，两灯泡并联连接；开关闭合后，导线直接将电源两极连接起来，即形成了电源短路；
C、开关断开时，两灯泡串联，开关闭合后，将其中一个灯泡短路，即为另一个灯泡的基本电路。
故选：B。
8．【解析】A、空调机属大功率用电器，功率大约是1000W以上，不合题意；
B、电热水器是大功率用电器，功率一般在1000W以上，不合题意；
C、电视机的功率一般在200W左右，符合题意；
D、家用电热驱蚊器功率较小，一般在几瓦左右，不合题意。
故选：C。
9．【解析】电阻是导体本身具有的一种性质，与通过导体的电流和导体两端的电压无关，所以电阻不变；
根据欧姆定律I＝可知：在电阻一定时，电压减少一半，电流也变为原来的一半。
故选：C。
10．【解析】产生感应电流的条件是闭合电路的一部分导体在磁场中做切割磁感线运动，本题图中也看出是闭合电路的一部分导体在磁场中，本题就是判断是否做切割磁感线运动。在蹄形磁体内部磁感线方向是竖直向下的。
A、保持磁铁静止，将导体棒ab左右移动，导体切割磁感线，所以产生感应电流，故A符合题意；
B、保持磁铁静止，将导体棒ab上下移动，没有做切割磁感线运动，所以不能产生感应电流，故B不符合题意；
C、保持导体棒ab静止在磁铁内不会切割磁感线，不会产生感应电流，故C不符合题意；
D、保持导体棒ab静止，磁铁竖直方向上下移动，运动方向与磁感线方向平行，所以不会切割磁感线，不会产生感应电流，故D不符合题意。
故选：A。
11．【解析】家庭电路中各用电器之间的连接方式是并联，
因家庭电路的电压不变，
所以，每多关闭一个家用电器，总电压不变，故C不符合题意；
因电路中的总功率等于各用电器功率之和，
所以，每多关闭一个家用电器，电路的总功率变小，故D不符合题意；
由P＝UI可知，电路中的总电流变小，故B不符合题意；
由I＝可知，电路中的总电阻变大，故A符合题意。
故选：A。
12．【解析】
A、两开关并联，无论乘客坐下，还是系上安全带，指示灯都会发光，不符合题意；
B、两开关串联，只有乘客坐下，系上安全带时指示灯才会发光，不符合题意；
C、指示灯与S1串联，与S2并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，并且不会出现电源短路，符合题意；
D、指示灯与S1串联，与S2并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，但出现电源短路，不符合题意。
故选：C。
13．【解析】
（1）根据表中数据可知，高温挡电烤箱的功率为1100W，则电烤箱在高温挡正常工作10min所消耗的电能：W＝Pt＝1100W×10×60s＝6.6×105J，故A正确；
（2）当两开关均闭合时，电路为R1的基本电路，由P＝可知，电路处于高温挡，则R1＝＝＝44Ω，故B正确；
当S1闭合，S2断开时，电路为R1、R2的串联电路，由P＝可知，电路处于低温挡，则R＝＝＝110Ω；
故R2＝110Ω﹣44Ω＝66Ω，故C错误；
（3）电烤箱在低温挡正常工作时，电路中的电流：I＝＝＝2A；
则电路中R1消耗的电功率：P1＝I2R1＝（2A）2×44Ω＝176W，故D正确。
故选：C。
14．【解析】由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压。
当滑动变阻器的滑片P滑到c位置时，
电路中的电流Ic＝，
电源的电压U＝IcRL+4V＝×6Ω+4V，
当滑片P滑到b端时，
电路中的电流Ib＝，
电源的电压U＝IbRL+4V＝×RL+8V＝×6Ω+8V，
∵电源的电压不变，
∴×6Ω+4V＝×6Ω+8V，
解的Rac＝3Ω，
电源的电压U＝×6Ω+4V＝12V。
故选：B。
二．多选题（共4小题）
15．【解析】A、奥斯特实验说明了电流周围存在磁场。此选项正确。
B、磁场中某点的磁场方向和该点的小磁针静止时N极指向是一致的，在磁铁的外部磁感线从磁体的N极指向磁体的S极，但不能说磁场的方向由磁感线的方向决定。此选项不正确。
C、地磁场的北极在地理的南极附近，地磁场的南极在地理的北极附近。此选项正确。
D、发电机是利用电磁感应现象制成的。此选项正确。
故选：ACD。
16．【解析】A、选择A和D接线柱时，当滑动变阻器的滑片P向B端移动时，接入电路的电阻丝的长度变大，电阻变大，不符合题意；
B、选择B和C接线柱时，当滑动变阻器的滑片P向B端移动时，接入电路的电阻丝的长度变小，电阻变小，符合题意。
C、选择B和D接线柱时，当滑动变阻器的滑片P向B端移动时，接入电路的电阻丝的长度变小，电阻变小，符合题意；
D、选择A和C接线柱时，当滑动变阻器的滑片P向B端移动时，接入电路的电阻丝的长度变大，电阻变大，不符合题意；
故选：BC。
17．【解析】A、电能表是测量消耗电能多少的仪表，说法正确；
B、用电器是将电能转化为其它形式能的装置，故B错误；
C、物理学中规定正电荷定向移动的方向为电流的方向，故C说法正确；
D、因为电功率是反映用电器消耗电能快慢的物理量，所以用电器工作时功率越大，消耗电能越快，故D正确。
故选：ACD。
18．【解析】A、LED灯发光时是将电能转化为光能，故A正确；
B、因为5个LED并联，所以正常工作时的总电流为I＝5I1＝5×30mA＝150mA＝0.15A，故B正确。
C、一个LED与50Ω的定值电阻R串联，由I＝可得，定值电阻R两端的电压：UR＝IR＝20×10﹣3A×50Ω＝1V，因串联电路中总电压等于各分电压之和，所以，LED灯两端的电压：ULED＝U﹣UR＝4.2V﹣1V＝3.2V，由表格数据可知，此时LED灯发出蓝色的光，故C错误；
D、当电阻R的电功率为0.08W时，由P＝I2R可得，电路中的电流：
I′＝＝＝0.04A，
电阻R两端的电压：
UR′＝I′R＝0.04A×50Ω＝2V，
LED灯两端的电压：
ULED′＝U﹣UR′＝4.2V﹣2V＝2.2V，
LED灯通电10min消耗的电能：
W＝ULED′I′t＝2.2V×0.04A×10×60s＝52.8J，故D正确。
故选：ABD。
三．填空题（共5小题）
19．【解析】我国家庭电路的电压是220V。
故答案为：220。
20．【解析】串联的总电阻：R＝R1+R2＝20Ω+30Ω＝50Ω。
故答案为：50。
21．【解析】在家庭电路中，因电流过大导致空气开关“跳闸”的原因有：
（1）电路中发生短路故障；（2）电路中用电器的 总功率过大，造成干路电流过大。
故本题答案为：总功率。
22．【解析】移动通信是利用电磁波来传递信号的，信号加载在电磁波上，传播速度约为3×108m/s。
故答案为：3×108。
23．【解析】
当只有R1接在电源两端时，由焦耳定律可得：12Q＝t1；
则可得R1＝×120s＝10×；
当两电阻并联时，由焦耳定律得：
8Q＝t2+t2＝×60s+×60s＝6Q+×60s；
解得R2＝30×
当两电阻串联时，由焦耳定律得：Q串＝•t3
将R1、R2代入得：Q串＝×180s＝×180Q＝4.5Q。
故答案为：4.5。
四．作图题（共3小题）
24．【解析】电流从正极开始分支，一支经灯泡L1，另一支经开关S2、灯泡L2，然后两支汇合共同经过开关S1回到电源负极，如图所示：
。
25．【解析】由电路图可知，两灯泡并联，开关S1位于干路，开关S2位于灯L2支路，
从电源的正极出发，依次串联L2、S2、S1回到电源的负极，然后把L1并联在L2和S2两端，如下图所示：
26．【解析】测用电器电压时，要把电压表并联在用电器两端，所以要用电压表测灯L2两端的电压，要把电压表并联在L2两端，如下图所示：
五．解答题（共4小题）
27．【解析】（1）闭合开关之前，滑动变阻器接入电路的阻值应为滑动变阻器的最大阻值，滑动变阻器的滑动片应位于B端。
故答案为：B。
（2）由题意可知图1所示电压表示数是2.4V，小于灯泡的额定电压，为使小灯泡正常发光，应减小电路电阻，增大电路电流，从而使灯泡电压增大，达到额定电压2.5V，因此应向A端移动滑片，减小滑动变阻器接入电路的电阻；
故答案为：A。
（3）当电压表示数为额定电压U＝2.5V时，灯泡正常发光；电流表量程是0.6A，
最小分度值是0.02A，电流表示数是I＝0.3A，灯泡的额定功率P＝UI＝2.5V×0.3A＝0.75W。
故答案为：0.3；0.75。
28．【解析】（1）因两烧瓶中的电阻丝串联，则由串联电路的电流规律可知通过两瓶中电阻丝的电流相等，即控制电流和通电时间一定时，可探究电流产生的热量与电阻的关系；
（2）由Q＝I2Rt可得：电流相同的情况下，电阻越大，则电流产生的热量越多。
故答案为：（1）使通过的电流相等；（2）相同；多。
29．【解析】当只闭合开关S1时，等效电路如图甲所示：当开关全闭合时，等效电路如图乙所示：
（1）由图甲、乙以及P＝I2R可得：
＝＝，
解得：＝；
（2）根据欧姆定律可得：
＝＝×＝
解得：R3＝3R2，
因电源两端的电压不变，由甲乙可得：
I1（R1+R2+R3）＝I2（R1+R2）
把＝和R3＝3R2代入上式可得：
R3＝R1，
由甲图可知，电阻R3消耗的电功率：
P3＝I12R3＝I12×R1＝P1＝×4W＝6W。
答：（1）电流表两次示数I1：I2为1：2；
（2）当只闭合开关S1时，电阻R3消耗的电功率P3为6W。
30．【解析】（1）S和S1都闭合时，电阻R1与R2并联；由乙图可知此时电流值Imax＝3A，
则功率Pmax＝UImax＝220V×3A＝660W；
（2）开关S1断开时，电路中只有R1工作，由乙图可知通过R1的电流值I1＝2A，
则根据并联电路的电流特点可知：电阻R1与R2并联时；I2＝Imax﹣I1＝3A﹣2A＝1A，
根据欧姆定律得：R2＝＝＝220Ω。
（3）只有R1工作时功率P1＝UI1＝220V×2A＝440W；
由乙图可知：t′＝10min+（20min﹣15min）＝15min＝900s，
t″＝（15min﹣10min）+（30min﹣20min）＝15min＝900s，
则Q′＝W′＝Pmaxt′＝660W×900s＝5.94×105J，
Q″＝W″＝P1t″＝440W×900s＝3.96×105J，
∴Q＝Q′+Q″＝5.94×105J+3.96×105J＝9.9×105J。
答：（1）S和S1都闭合时电饭锅的电功率为660W；
（2）电热丝R2的阻值为220Ω；
（3）这30min内电饭锅产生的热量为9.9×105J。××牌电烤箱
额定电压
220V
额定
功率
高温挡
1100W
低温挡
440W
电源频率
50Hz
LED灯两端的电压/V
2
2.4
3.2
LED灯的颜色
红
黄
蓝
