2020-2021学年第3节 凸透镜成像的规律练习题

这是一份2020-2021学年第3节 凸透镜成像的规律练习题，共8页。试卷主要包含了夯基达标，培优促能等内容，欢迎下载使用。
一、夯基达标

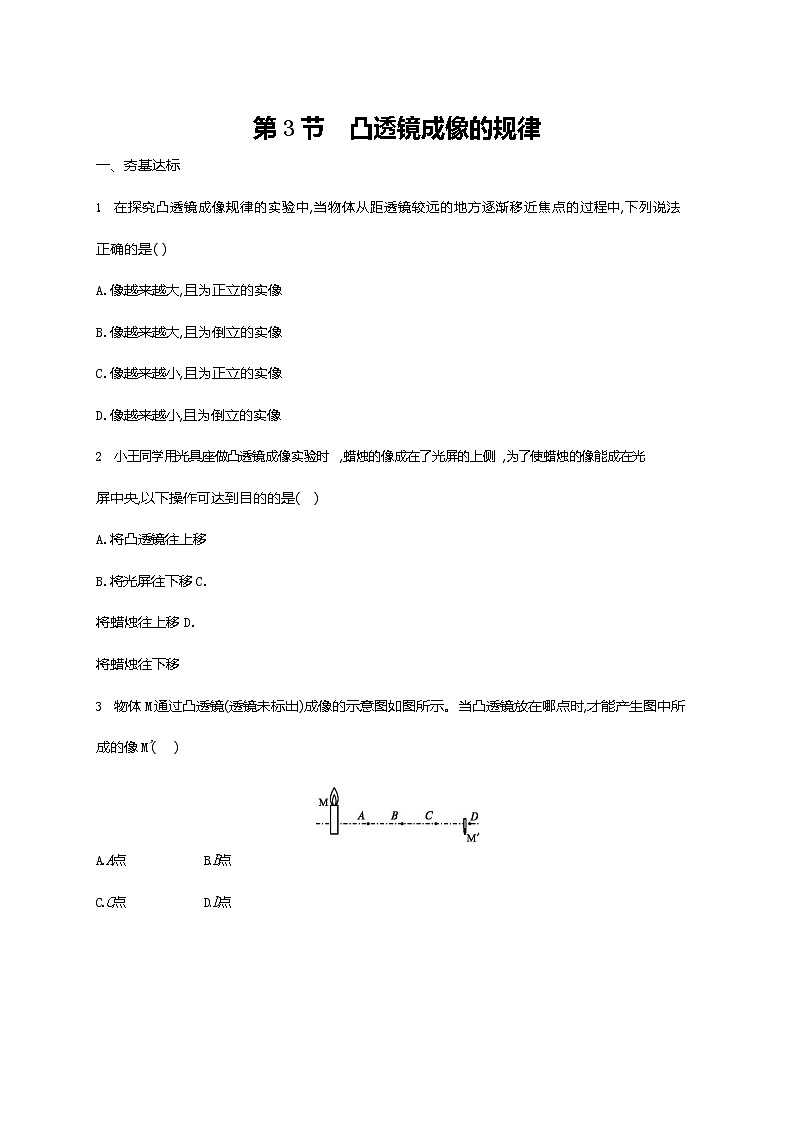

第 3 节凸透镜成像的规律
在探究凸透镜成像规律的实验中,当物体从距透镜较远的地方逐渐移近焦点的过程中,下列说法 正确的是( )
A.像越来越大,且为正立的实像B.像越来越大,且为倒立的实像C.像越来越小,且为正立的实像D.像越来越小,且为倒立的实像
小王同学用光具座做凸透镜成像实验时,蜡烛的像成在了光屏的上侧,为了使蜡烛的像能成在光 屏中央,以下操作可达到目的的是()
A.将凸透镜往上移B.将光屏往下移 C. 将蜡烛往上移 D. 将蜡烛往下移
物体M 通过凸透镜(透镜未标出)成像的示意图如图所示。当凸透镜放在哪点时,才能产生图中所成的像 M'()
A.A点B.B点
C.C点D.D点

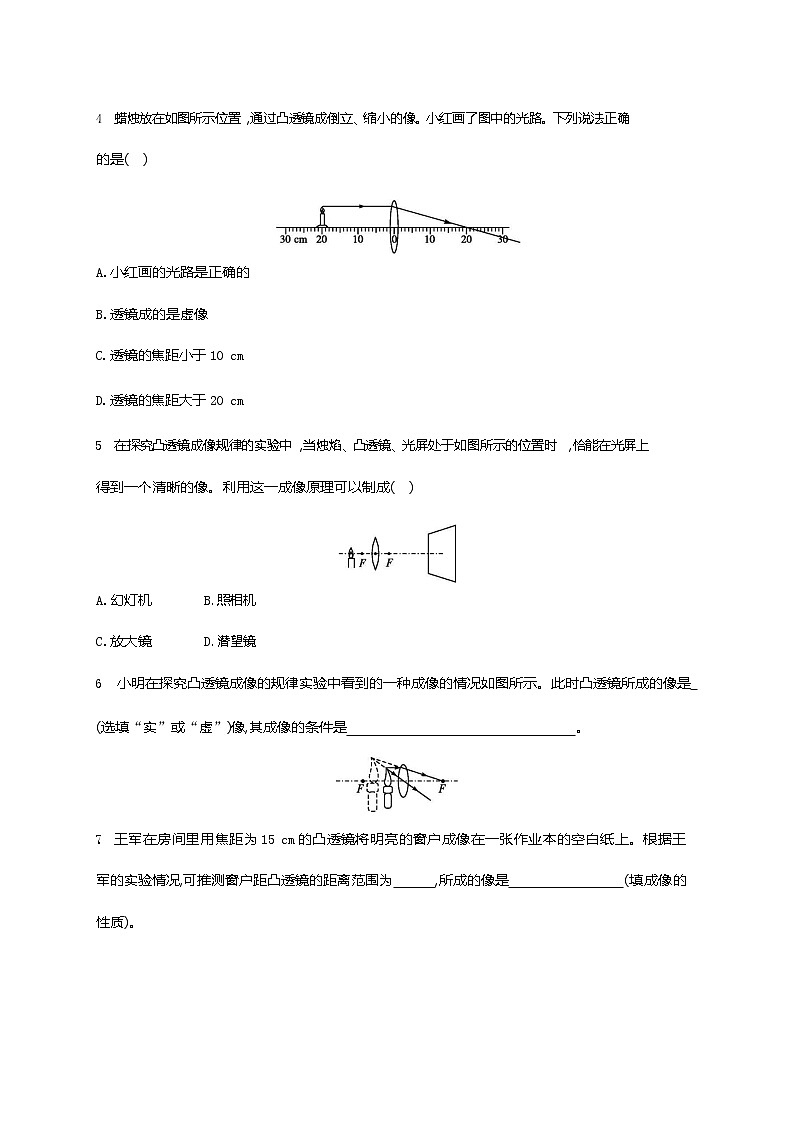

蜡烛放在如图所示位置,通过凸透镜成倒立、缩小的像。小红画了图中的光路。下列说法正确 的是()
A.小红画的光路是正确的B.透镜成的是虚像
透镜的焦距小于 10 cm
透镜的焦距大于 20 cm
在探究凸透镜成像规律的实验中,当烛焰、凸透镜、光屏处于如图所示的位置时,恰能在光屏上 得到一个清晰的像。利用这一成像原理可以制成()
A.幻灯机B.照相机
C.放大镜D.潜望镜
小明在探究凸透镜成像的规律实验中看到的一种成像的情况如图所示。此时凸透镜所成的像是
(选填“实”或“虚”)像,其成像的条件是 。
王军在房间里用焦距为 15 cm 的凸透镜将明亮的窗户成像在一张作业本的空白纸上。根据王军的实验情况,可推测窗户距凸透镜的距离范围为 ,所成的像是 (填成像的性质)。

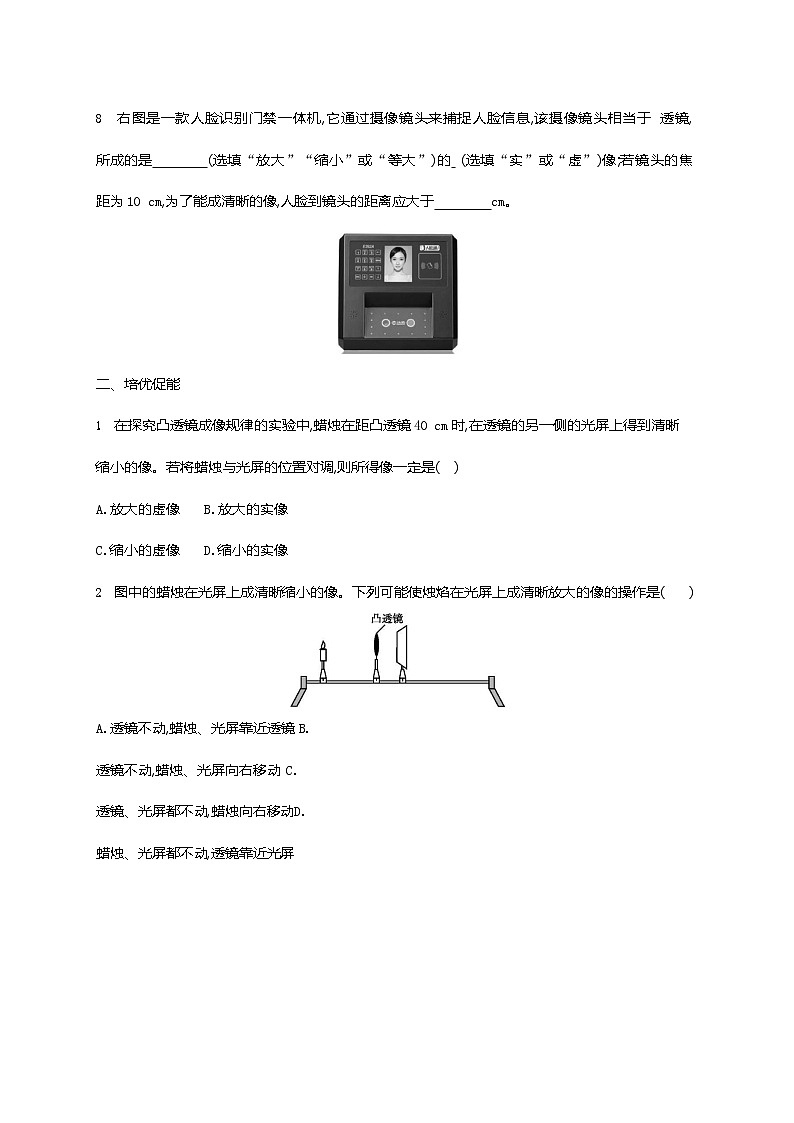

右图是一款人脸识别门禁一体机,它通过摄像镜头来捕捉人脸信息,该摄像镜头相当于 透镜, 所成的是 (选填“放大”“缩小”或“等大”)的 (选填“实”或“虚”)像;若镜头的焦距为 10 cm,为了能成清晰的像,人脸到镜头的距离应大于 cm。
二、培优促能
在探究凸透镜成像规律的实验中,蜡烛在距凸透镜 40 cm 时,在透镜的另一侧的光屏上得到清晰缩小的像。若将蜡烛与光屏的位置对调,则所得像一定是()
A.放大的虚像B.放大的实像C.缩小的虚像D.缩小的实像
图中的蜡烛在光屏上成清晰缩小的像。下列可能使烛焰在光屏上成清晰放大的像的操作是()
A.透镜不动,蜡烛、光屏靠近透镜 B. 透镜不动,蜡烛、光屏向右移动 C. 透镜、光屏都不动,蜡烛向右移动D. 蜡烛、光屏都不动,透镜靠近光屏
一物体放在距凸透镜 20 cm 处时,在另一侧距凸透镜 6 cm 处的光屏上出现了一个清晰的像。那么
该透镜的焦距可能是()
A.3 cmB.5 cm
C.7 cmD.9 cm
为了监控取款机前的实时情况,银行ATM 自动取款机上方安装有一摄像头。摄像头的工作原理相当于 透镜成倒立、 的实像;当取款人逐渐靠近取款机时,他所成的像会逐渐
(选填“变大”“变小”或“不变”)。
★5.小雪小组在探究凸透镜成像大小与焦距的关系实验中,对课本的实验装置进行了改进,如图所示。
他们不用蜡烛,而用由几个发光二极管做成“F”字样的发光体进行实验,你认为其好处是 。(写出一点即可)
他们用三个焦距不同的凸透镜进行实验,数据记录如下表。分析表中数据可知,在物距一定时,凸透镜的焦距越大,所成实像的像距 ;根据你所学凸透镜成像规律分析,此时所成像的大
小 。(均选填“越大”“越小”或“不变”)
★6.某实验小组通过实验探究凸透镜成像规律。实验前,他们让太阳光经过凸透镜,经过不断调整后, 在光屏上出现一个最小最亮的光斑,这时透镜到光屏的距离约为 10 cm。
次数
物距 u/cm
焦距 f/cm
像距 v/cm
1
15
5
7.5
2
8
17.5
3
10
29.0
实验时,他们将蜡烛、凸透镜、光屏固定在光具座上。点燃蜡烛后,沿光具座无论怎样移动光屏,在光屏上始终得不到烛焰的像,你认为可能的原因是 。(写出一条即可)
上述问题解决后,他们将蜡烛、凸透镜固定在光具座如图所示位置,移动光屏后得到烛焰清晰、完整的像,该像是倒立、 (选填“缩小”“等大”或“放大”)的实像。利用此原理工作的仪器有 。(写出一个即可)
在图中基础上,若光屏适当远离凸透镜,凸透镜和蜡烛不动,仍要想在光屏上得到清晰的像,可以在凸透镜前加一个 (选填“凸透镜”或“凹透镜”)。
参考答案
一、夯基达标
1.B 本题考查凸透镜成像的规律。由凸透镜成像规律中的“一倍分虚实”及“物近像远像变大” 的规律知:物体在凸透镜一倍焦距以外成的是实像,实像总是倒立的;当物距减小时,像距变大,像也变大。
2.C 将凸透镜往上移或将光屏往下移,则蜡烛的像都不会向下移动,A、B 错;光屏上所成的像是倒立的实像,所以要想使像向下移,应将蜡烛向上移动,C 对,D 错。
3.C本题考查凸透镜成像规律,从题图可知成倒立、缩小的实像,故像距小于物距,凸透镜应放置于题图中的 C点。
4.C已知蜡烛通过凸透镜成倒立、缩小的像,则物距 u>2f,像距 f
