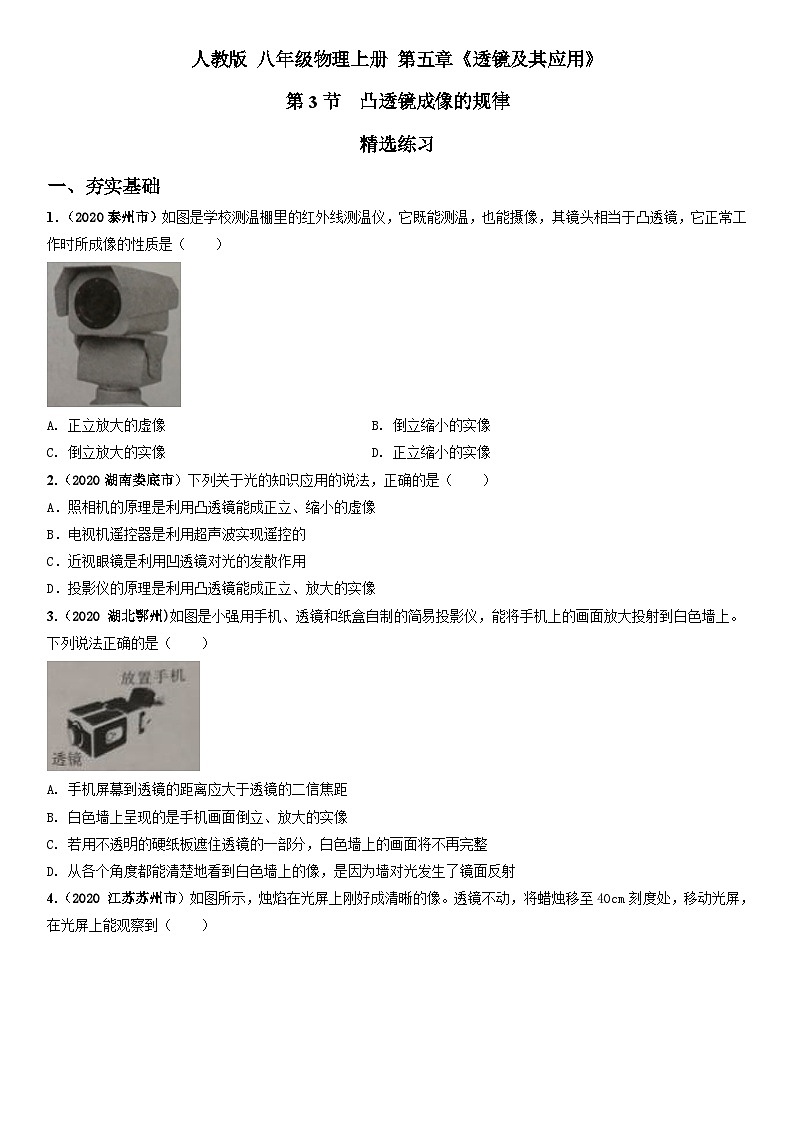

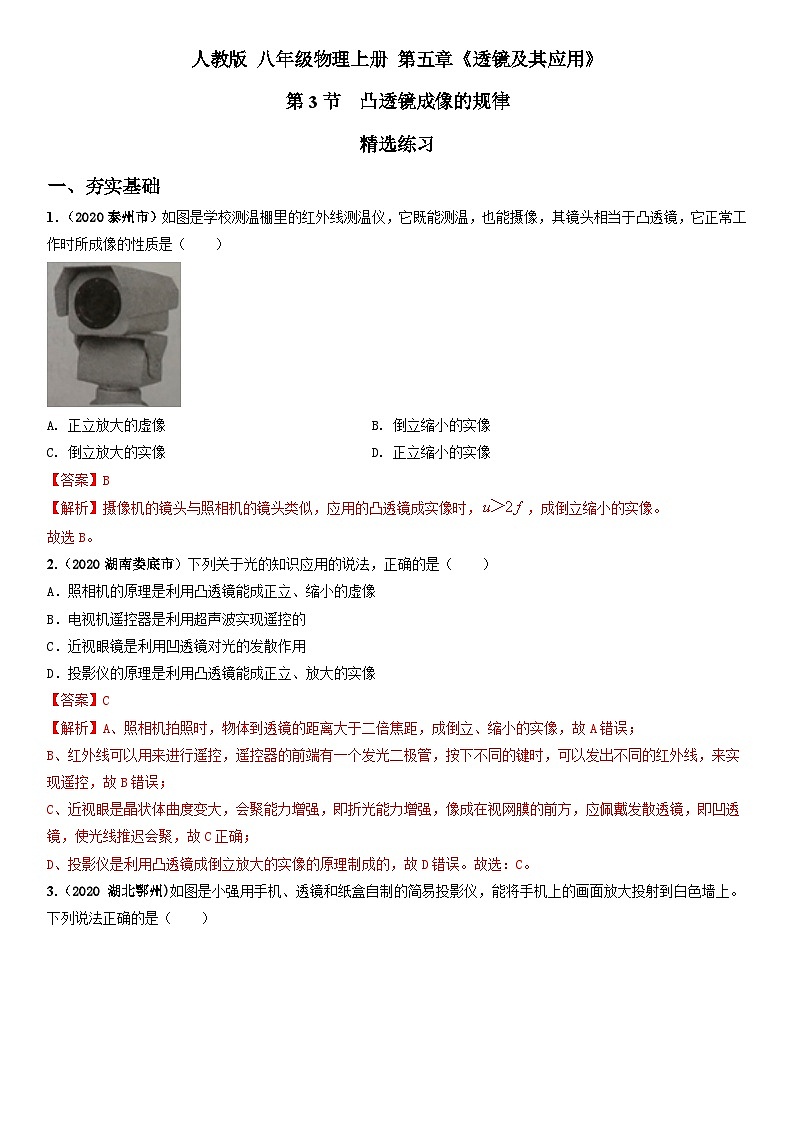

物理八年级上册第3节 凸透镜成像的规律优秀当堂达标检测题

人教版 八年级物理上册 第五章《透镜及其应用》

第3节  凸透镜成像的规律

精选练习

一、夯实基础

1．（2020 泰州市）如图是学校测温棚里的红外线测温仪，它既能测温，也能摄像，其镜头相当于凸透镜，它正常工作时所成像的性质是（　　）

A. 正立放大的虚像 B. 倒立缩小的实像

C. 倒立放大的实像 D. 正立缩小的实像

2.（2020湖南娄底市）下列关于光的知识应用的说法，正确的是（　　）

A．照相机的原理是利用凸透镜能成正立、缩小的虚像

B．电视机遥控器是利用超声波实现遥控的

C．近视眼镜是利用凹透镜对光的发散作用

D．投影仪的原理是利用凸透镜能成正立、放大的实像

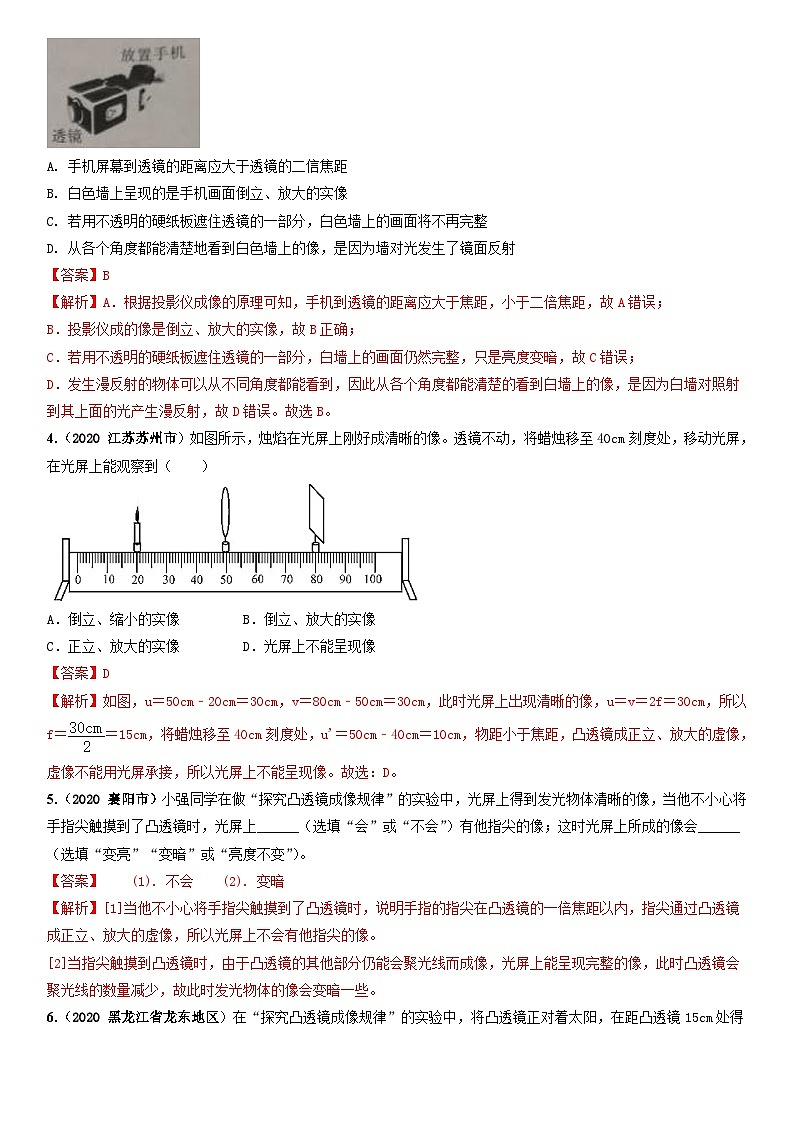

3.（2020 湖北鄂州)如图是小强用手机、透镜和纸盒自制的简易投影仪，能将手机上的画面放大投射到白色墙上。下列说法正确的是（　　）

A. 手机屏幕到透镜的距离应大于透镜的二信焦距

B. 白色墙上呈现的是手机画面倒立、放大的实像

C. 若用不透明的硬纸板遮住透镜的一部分，白色墙上的画面将不再完整

D. 从各个角度都能清楚地看到白色墙上的像，是因为墙对光发生了镜面反射

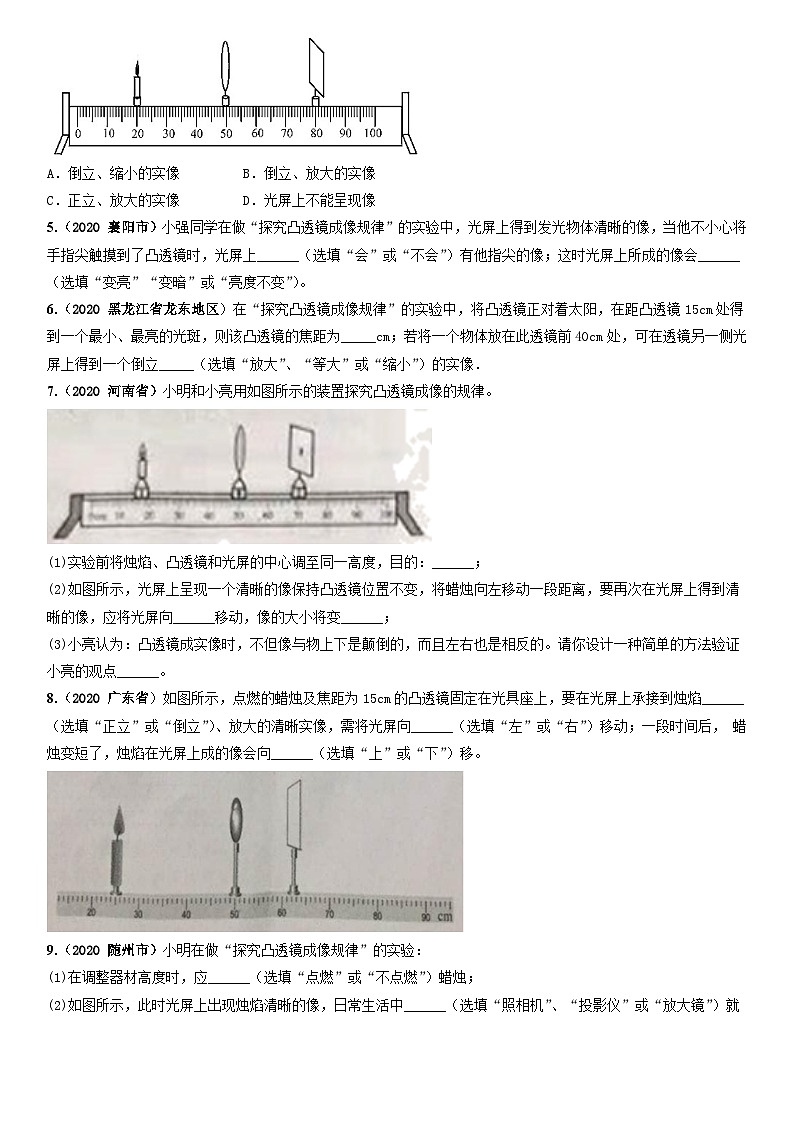

4.（2020 江苏苏州市）如图所示，烛焰在光屏上刚好成清晰的像。透镜不动，将蜡烛移至40cm刻度处，移动光屏，在光屏上能观察到（　　）

A．倒立、缩小的实像         B．倒立、放大的实像

C．正立、放大的实像         D．光屏上不能呈现像

5.（2020 襄阳市）小强同学在做“探究凸透镜成像规律”的实验中，光屏上得到发光物体清晰的像，当他不小心将手指尖触摸到了凸透镜时，光屏上______（选填“会”或“不会”）有他指尖的像；这时光屏上所成的像会______（选填“变亮”“变暗”或“亮度不变”）。

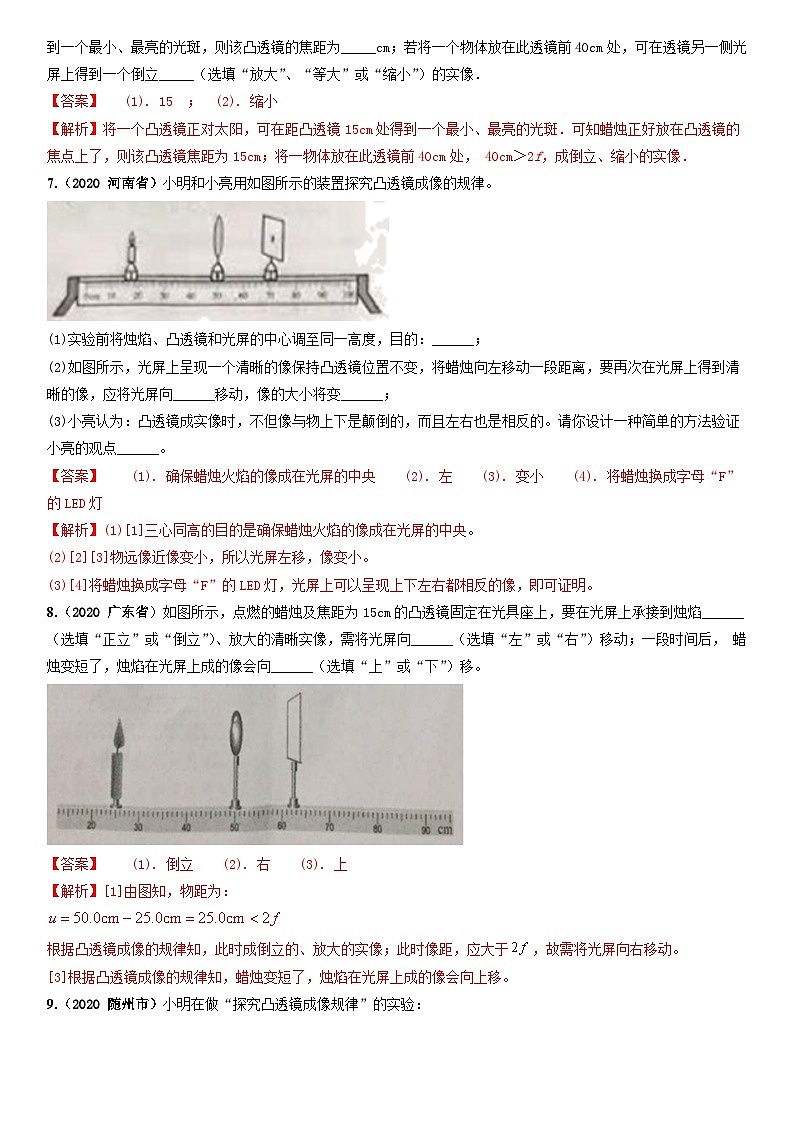

6.（2020 黑龙江省龙东地区）在“探究凸透镜成像规律”的实验中，将凸透镜正对着太阳，在距凸透镜15cm处得到一个最小、最亮的光斑，则该凸透镜的焦距为_____cm；若将一个物体放在此透镜前40cm处，可在透镜另一侧光屏上得到一个倒立_____（选填“放大”、“等大”或“缩小”）的实像．

7.（2020 河南省）小明和小亮用如图所示的装置探究凸透镜成像的规律。

(1)实验前将烛焰、凸透镜和光屏的中心调至同一高度，目的：______；

(2)如图所示，光屏上呈现一个清晰的像保持凸透镜位置不变，将蜡烛向左移动一段距离，要再次在光屏上得到清晰的像，应将光屏向______移动，像的大小将变______；

(3)小亮认为：凸透镜成实像时，不但像与物上下是颠倒的，而且左右也是相反的。请你设计一种简单的方法验证小亮的观点______。

8.（2020 广东省）如图所示，点燃的蜡烛及焦距为15cm的凸透镜固定在光具座上，要在光屏上承接到烛焰______（选填“正立”或“倒立”）、放大的清晰实像，需将光屏向______（选填“左”或“右”）移动；一段时间后， 蜡烛变短了，烛焰在光屏上成的像会向______（选填“上”或“下”）移。

9.（2020 随州市）小明在做“探究凸透镜成像规律”的实验：

(1)在调整器材高度时，应______（选填“点燃”或“不点燃”）蜡烛；

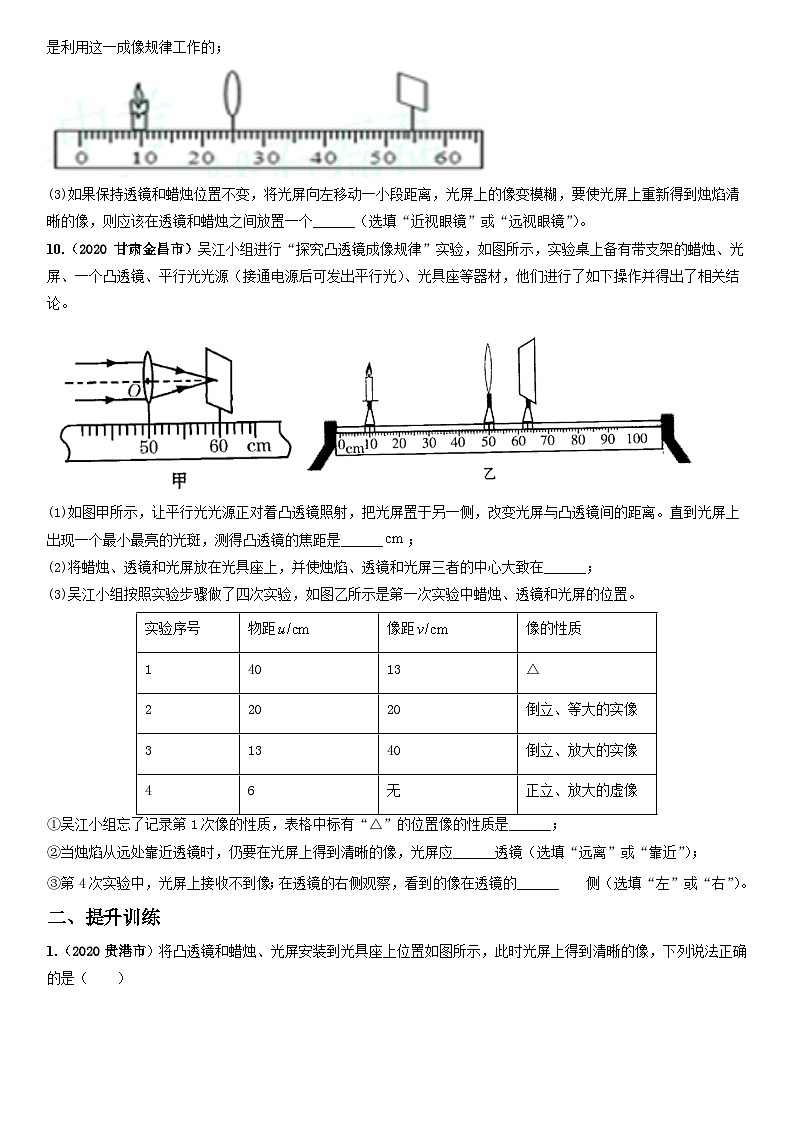

(2)如图所示，此时光屏上出现烛焰清晰的像，日常生活中______（选填“照相机”、“投影仪”或“放大镜”）就是利用这一成像规律工作的；

(3)如果保持透镜和蜡烛位置不变，将光屏向左移动一小段距离，光屏上的像变模糊，要使光屏上重新得到烛焰清晰的像，则应该在透镜和蜡烛之间放置一个______（选填“近视眼镜”或“远视眼镜”）。

10.（2020 甘肃金昌市）吴江小组进行“探究凸透镜成像规律”实验，如图所示，实验桌上备有带支架的蜡烛、光屏、一个凸透镜、平行光光源（接通电源后可发出平行光）、光具座等器材，他们进行了如下操作并得出了相关结论。

(1)如图甲所示，让平行光光源正对着凸透镜照射，把光屏置于另一侧，改变光屏与凸透镜间的距离。直到光屏上出现一个最小最亮的光斑，测得凸透镜的焦距是______；

(2)将蜡烛、透镜和光屏放在光具座上，并使烛焰、透镜和光屏三者的中心大致在______；

(3)吴江小组按照实验步骤做了四次实验，如图乙所示是第一次实验中蜡烛、透镜和光屏的位置。

①吴江小组忘了记录第1次像的性质，表格中标有“△”的位置像的性质是______；

②当烛焰从远处靠近透镜时，仍要在光屏上得到清晰的像，光屏应______透镜（选填“远离”或“靠近”）；

③第4次实验中，光屏上接收不到像；在透镜的右侧观察，看到的像在透镜的______侧（选填“左”或“右”）。

二、提升训练

1.（2020贵港市）将凸透镜和蜡烛、光屏安装到光具座上位置如图所示，此时光屏上得到清晰的像，下列说法正确的是（    ）

A. 此时光屏上的像是放大、正立的虚像

B. 此时成像情况符合投影仪成像原理左右

C. 保持凸透镜的位置不动，向右移动蜡烛并调整光屏到适当的位置，当光屏上再次得到清晰的像时，这个像一定是缩小的像

D. 保持凸透镜的位置不动，向左移动蜡烛，则光屏一定要向左调整位置才能得到清晰的像

2.（2020 河北省）在探究凸透镜成像的实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成一清晰的像。下列说法正确的是（　　）

A．凸透镜的焦距是20cm

B．将蜡烛和光屏都向右移动，光屏上可成清晰的像，该成像规律应用在照相机上

C．在贴近凸透镜的左侧放置一眼镜片，只向左移动光屏，可在光屏上成清晰缩小的像，该镜片对光起发散作用

D．用f＝15cm的凸透镜替换图中透镜，只向右移动光屏，可在光屏上成清晰的像

3.(2020内蒙古兴安盟､呼伦贝尔）下列说法正确的是(   )

A. 此时烛焰在光屏上的成像特点于投影仪成像特点相同

B. 若蜡烛移至20cm刻度线处，移动光屏，可在光屏上呈现烛焰清晰缩小像

C. 若蜡烛移至45cm刻度线处，移动光屏，可在光屏上呈现烛焰清晰放大的像

D. 在图示中的烛焰和凸透镜之间放一副近视镜，将光屏左移可再次成清晰的像

4.（2020恩施州）将矿泉水瓶遗弃野外易引起山火，是因为瓶中的水相当于______，可会聚太阳光引燃干草或枯枝。隔着薄膜上的水滴看很近的字，会看到通过水滴形成的______的虚像（具体描述像的性质）；如果想让看到的字再变大点，应让水滴______ （选填“靠近字、远离字”或“面积增大”）。

5.（2020 黑龙江龙东地区） 在“探究凸透镜成像规律实验”中，当物距为20cm时，在光屏上呈现一个倒立等大的实像。该透镜的焦距是______cm， 当物距为15cm时，可在光屏上呈现一个倒立______的实像。

6.（2020江苏宿迁市）小明在探究“凸透镜成像规律”的实验中，根据测量的数据，绘制了像距v随物距u变化的图象，如图所示，分析图象可知，当物距u＝12cm时，物体通过凸透镜成倒立、

　  　的实像，生活中的      　（选填“照相机”、“投影仪”或“放大镜”）就是利用了这样的成像原理。

7.(2020  江苏省无锡市)用焦距为10cm的凸透镜做“探究凸透镜成像规律”的实验。组装并调整实验器材时。应使烛焰和光屏的中心位于凸透镜的______上；找像时，要前后多移动几次光屏，找出成最______像时光屏的位置；当点燃的蜡烛、凸透镜、光屏置于光具座上如图所示的位置时，光屏上呈现烛焰的倒立、______的实像。

8.（2020 荆门市）在做“探究凸透镜成像规律”的实验中，将蜡烛、凸透镜、光屏依次放在光具座上并调节它们的中心在同一高度，如图所示。现进行如下操作：

(1)将蜡烛第一次放置在M处，第二次放置在N处，则蜡烛与所成像的位置关系为______；

A.两次都在凸透镜同侧

B.两次都在凸透镜两侧

C.第一次在凸透镜同侧，第二次在凸透镜两侧

D.第一次在凸透镜两侧，第二次在凸透镜同侧

(2)某次实验中将蜡烛放置在P处，光屏上所成的像在Q处，现将蜡烛放置Q处，根据______原理，光屏上所成的像______（选填“在”或“不在”）P处。

9.（2020 牡丹江、鸡西地区朝鲜族学校）在“探究凸透镜成像的规律”实验中，所用凸透镜的焦距是10cm．

(1)将点燃的蜡烛、凸透镜放在如图所示的位置，移动光屏，在光屏上得到了清晰的倒立、_____________(选填“放大”或“缩小”)的实像;__________________(填光学仪器名称)就是利用这一成像规律工作的．

(2)保持凸透镜位置不变，若将蜡烛远离透镜，仍要在光屏上得到清晰的像，光屏应向________________(选填“靠近”或“远离”)透镜的方向移动，此时的像与原来的像相比______________(选填“变大”或“变小”)．

10.（2020 绥化市）下图是“探究凸透镜成像的规律”的装置图，凸透镜的焦距是10cm。

(1)点燃蜡烛后，调节烛焰、凸透镜和光屏，使它们的中心在______上；

(2)将实验器材按图中位置放置，光屏上烛焰的像是倒立、______的实像，应用此规律工作的是______；（填“照相机”“投影仪”或“放大镜”）

(3)将图中的凸透镜换成焦距是8cm的凸透镜，保持蜡烛和凸透镜的位置不变，要在光屏上成清晰的像，光屏应向______凸透镜的方向移动；（填“靠近”或“远离”）

(4)实验中，不小心用指尖触摸到了凸透镜，这时光屏上的像______。（填“变暗”“无变化”或“变残缺”）
