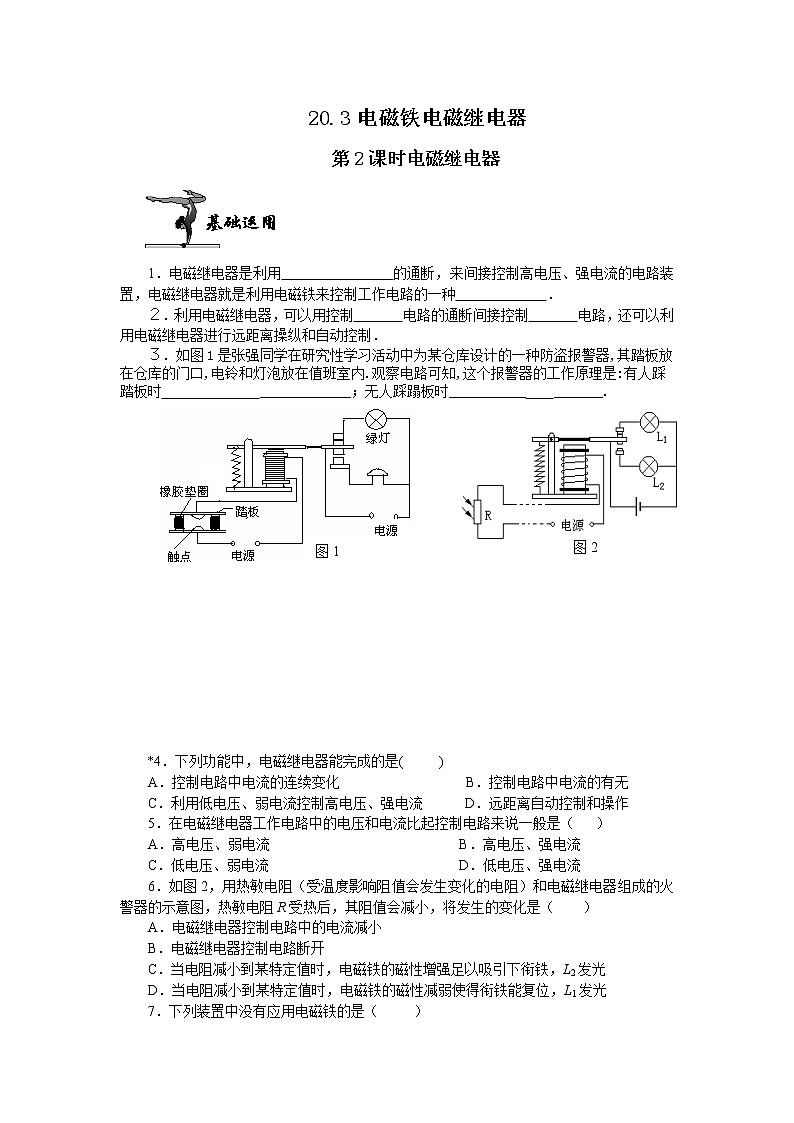

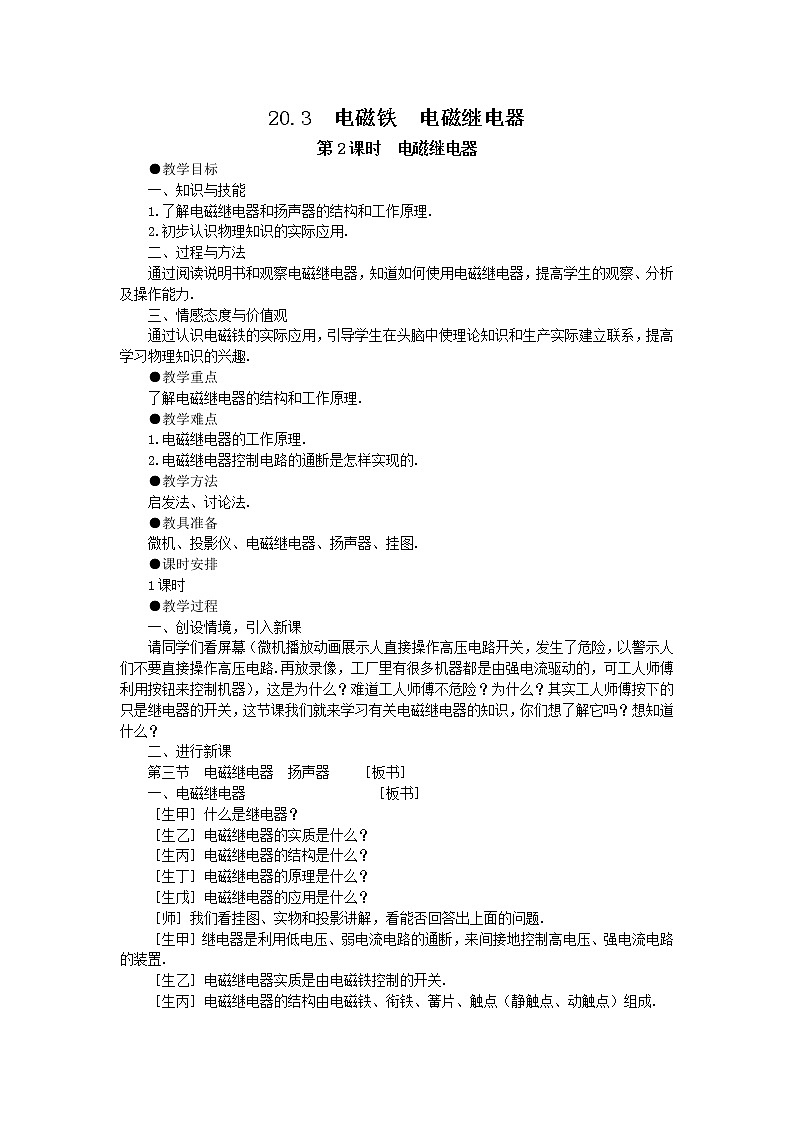

20.3电磁铁电磁继电器

第2课时电磁继电器

1．电磁继电器是利用                的通断，来间接控制高电压、强电流的电路装置，电磁继电器就是利用电磁铁来控制工作电路的一种             ．

２．利用电磁继电器，可以用控制       电路的通断间接控制       电路，还可以利用电磁继电器进行远距离操纵和自动控制．

３．如图1是张强同学在研究性学习活动中为某仓库设计的一种防盗报警器,其踏板放在仓库的门口,电铃和灯泡放在值班室内.观察电路可知,这个报警器的工作原理是:有人踩踏板时              _____________；无人踩蹋板时___________    _______.

*4．下列功能中，电磁继电器能完成的是(   　)

    A．控制电路中电流的连续变化                  B．控制电路中电流的有无

    C．利用低电压、弱电流控制高电压、强电流      D．远距离自动控制和操作

5．在电磁继电器工作电路中的电压和电流比起控制电路来说一般是（   ）

A．高电压、弱电流        B．高电压、强电流

C．低电压、弱电流        D．低电压、强电流

6．如图2，用热敏电阻（受温度影响阻值会发生变化的电阻）和电磁继电器组成的火警器的示意图，热敏电阻R受热后，其阻值会减小，将发生的变化是（    ）

A．电磁继电器控制电路中的电流减小

B．电磁继电器控制电路断开

C．当电阻减小到某特定值时，电磁铁的磁性增强足以吸引下衔铁，L2发光

D．当电阻减小到某特定值时，电磁铁的磁性减弱使得衔铁能复位，L1发光

7．下列装置中没有应用电磁铁的是（     ）

A．扬声器         B．电磁继电器

C．电热器         D．电铃

8．如图3所示，两个电磁铁的铁芯正对．如果共用一个电源，要使它们相斥，以下连接方法中不正确的是    (    )

 A．用导线连接a、c，b接电源正极，d接电源负极

    B．用导线连接b、d，a接电源正极，c接电源负极

    C．b、c连在一起接电源正极，a、d连在一起接电池负极

D．a、d连接在一起，b接电源正极，c接电源负极

1．图4中，羊群被细漆包线围着，羊在圈中时电铃不响；当羊逃离时，碰到漆包线，电铃就报警．试解释此报警电路的工作原理．

2．如图5所示，给你如下器材：电磁继电器一只，红、绿灯各一个(均标有“6v，0．8w”)，开关—只，电流表一只，滑动变阻器一只(最大电阻2Ω)，干电池—只(1．5v)，蓄电池6v．请按下列要求画出电路图，并连接实物．

(1)开关作为控制电路开关，当开关闭合时绿灯亮，开关断开时红灯亮．

(2)电磁继电器的线圈，允许通过的最大电流为０.1A，用滑动变阻器改变控制电路的电流并用电流表进行监测．

3．图6是小轩唱卡拉OK时，声音的转换流动方框图，小满看不懂，请你帮他解释一下小满是如何听到小轩的歌声的．

                      变化的电流                放大后的电流

你的回答是：小轩的歌声使话筒的膜片                 ，与膜片相连的线圈也跟着一起      ，产生随声音的变化而变化的              ，经过                放大后，通过扬声器的         ，使它不断的来回振动，带动         也来回       ，于是扬声器就发出了声音，小轩的歌声就是这样被小满听到的．

1．粮仓为了防止谷物缓慢氧化积聚热量过多而发生火灾，如图7所示，用带金属丝的水银温度计和电磁继电器安装成自动报警器，正常情况下绿灯亮，当仓内温度升高时红灯亮，同时电铃也响，以此来报警，请按上述要求把各元件连成电路．

2．如图8为蔬菜大棚使用的一种温度自动报警器，若水银温度计里封入一段金属丝，当温度达到金属丝下端所指的温度时，电铃就响起来，发出报警信号，请说明它的工作原理．

3．下面是一段对扬声器叙述的短文，阅读后请指出有错的

地方，并改正：

扬声器是把电信号转换成声信号的一种装置．图9是扬声器构造示意图，它主要由固定的永久磁体，线圈和锥形纸盆构成，当线圈中通过图中所示的电流时，线圈受到磁铁的吸引向右运动；当线圈中通过相反方向的电流时，线圈受到磁铁的排斥向左运动．由于通过线圈的电流是交变电流，它的方向不断变化，线圈就不断地来回振动，带动纸盆也来回振动，于是扬声器就发出了声音．

参考答案

基础运用

1.低电压弱电流电路、开关；2.低压、高压；3.电铃响、绿灯亮；

4.C、D 5.B 6.C 7.C 8.D

能力拓展

1．羊在圈中时，控制电路处于通路，电磁铁有磁性，衔铁被吸引，触点开关断开，工作电路处于开路，电铃不发声；羊群逃离碰断漆包线，控制电路断开，电磁铁失去磁性，在弹簧的作用下，触点开关闭合，工作电路接通，电铃发声报警.

2. 如图10

  3.振动、振动、电流、放大器、线圈、纸盆、振动.

探究创新

1. 如图11

                                  图11

2.当温度达到金属丝下端所指温度时，由于水银是导体，会将控制电路接通，电磁铁具有磁性，将衔铁吸引过来，使工作电路接通，于是电铃就响起来，发出报警信号.

3.将“向右运动”改为“向左运动”，“向左运动”改为“向右运动”
