物理九年级全册第十一章 简单电路综合与测试同步测试题
展开
这是一份物理九年级全册第十一章 简单电路综合与测试同步测试题，共12页。试卷主要包含了单选题，填空题，实验题，计算题等内容，欢迎下载使用。
一、单选题

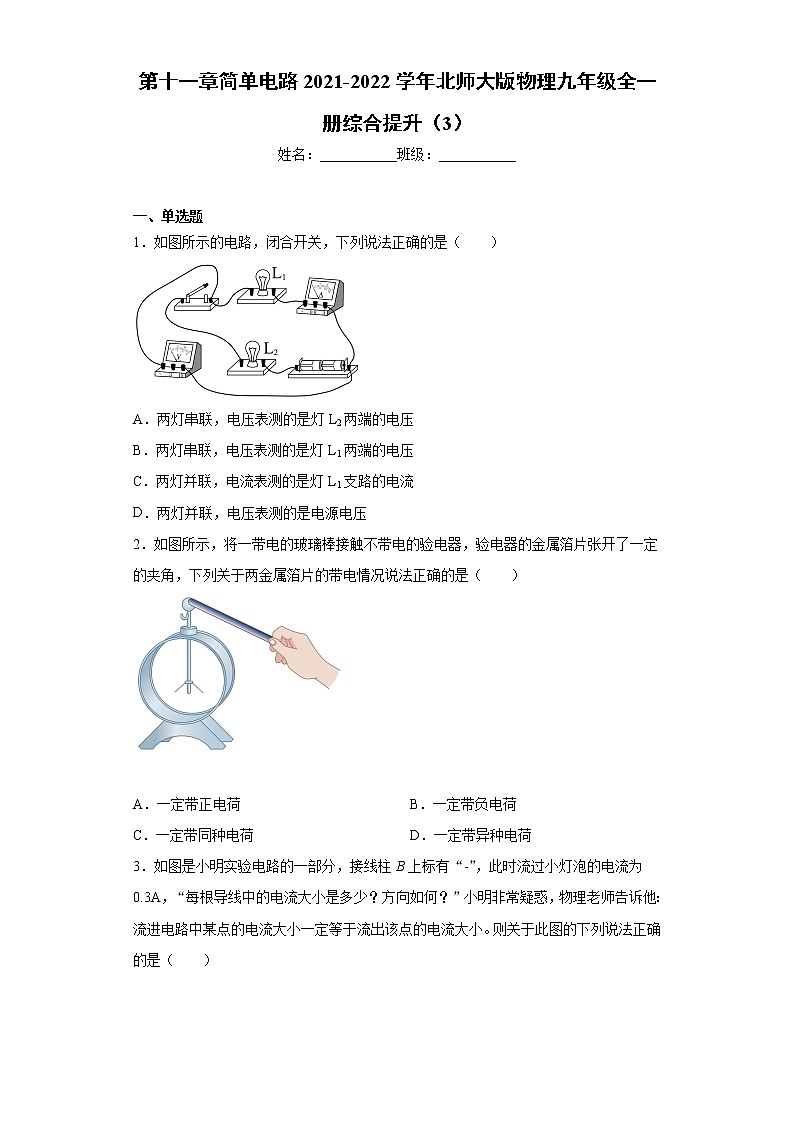

1．如图所示的电路，闭合开关，下列说法正确的是（ ）
A．两灯串联，电压表测的是灯L2两端的电压
B．两灯串联，电压表测的是灯L1两端的电压
C．两灯并联，电流表测的是灯L1支路的电流
D．两灯并联，电压表测的是电源电压
2．如图所示，将一带电的玻璃棒接触不带电的验电器，验电器的金属箔片张开了一定的夹角，下列关于两金属箔片的带电情况说法正确的是（ ）
A．一定带正电荷B．一定带负电荷
C．一定带同种电荷D．一定带异种电荷

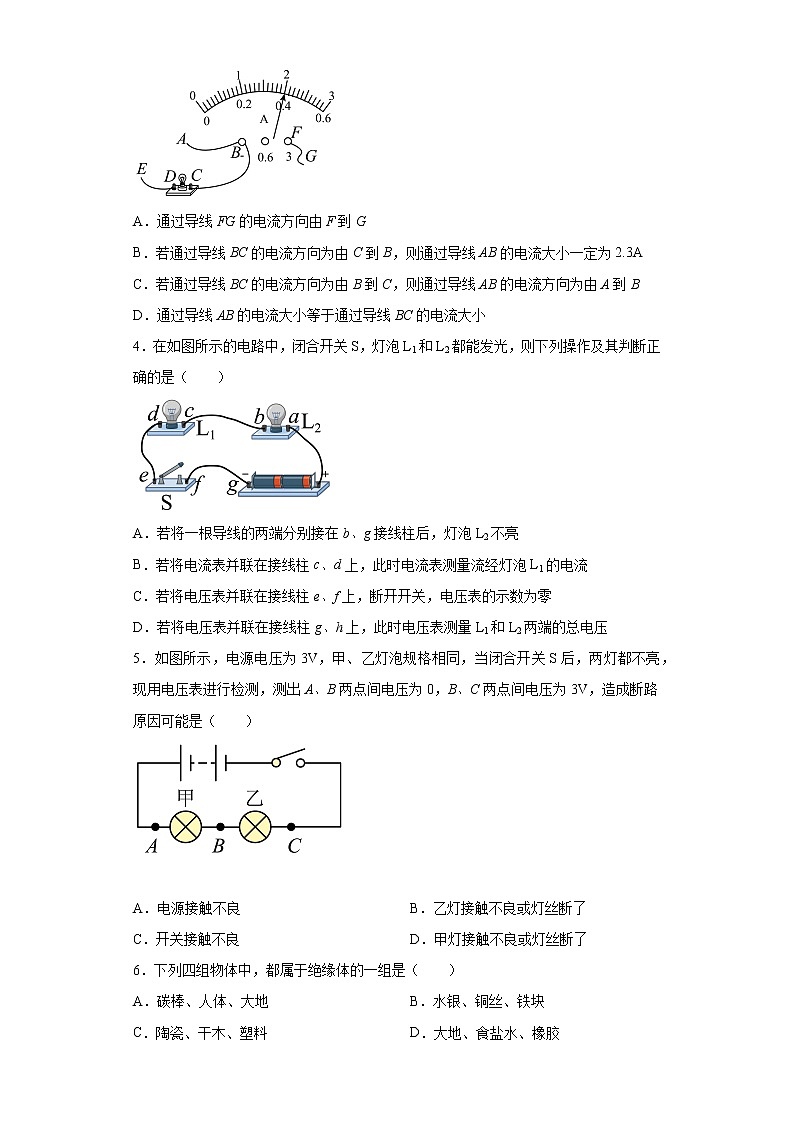

3．如图是小明实验电路的一部分，接线柱B上标有“-”，此时流过小灯泡的电流为0.3A，“每根导线中的电流大小是多少？方向如何？”小明非常疑惑，物理老师告诉他：流进电路中某点的电流大小一定等于流出该点的电流大小。则关于此图的下列说法正确的是（ ）
A．通过导线FG的电流方向由F到G
B．若通过导线BC的电流方向为由C到B，则通过导线AB的电流大小一定为2.3A
C．若通过导线BC的电流方向为由B到C，则通过导线AB的电流方向为由A到B
D．通过导线AB的电流大小等于通过导线BC的电流大小
4．在如图所示的电路中，闭合开关S，灯泡L1和L2都能发光，则下列操作及其判断正确的是（ ）
A．若将一根导线的两端分别接在b、g接线柱后，灯泡L2不亮
B．若将电流表并联在接线柱c、d上，此时电流表测量流经灯泡L1的电流
C．若将电压表并联在接线柱e、f上，断开开关，电压表的示数为零
D．若将电压表并联在接线柱g、h上，此时电压表测量L1和L2两端的总电压
5．如图所示，电源电压为3V，甲、乙灯泡规格相同，当闭合开关S后，两灯都不亮，现用电压表进行检测，测出A、B两点间电压为0，B、C两点间电压为3V，造成断路原因可能是（ ）
A．电源接触不良B．乙灯接触不良或灯丝断了
C．开关接触不良D．甲灯接触不良或灯丝断了
6．下列四组物体中，都属于绝缘体的一组是（ ）
A．碳棒、人体、大地B．水银、铜丝、铁块
C．陶瓷、干木、塑料D．大地、食盐水、橡胶

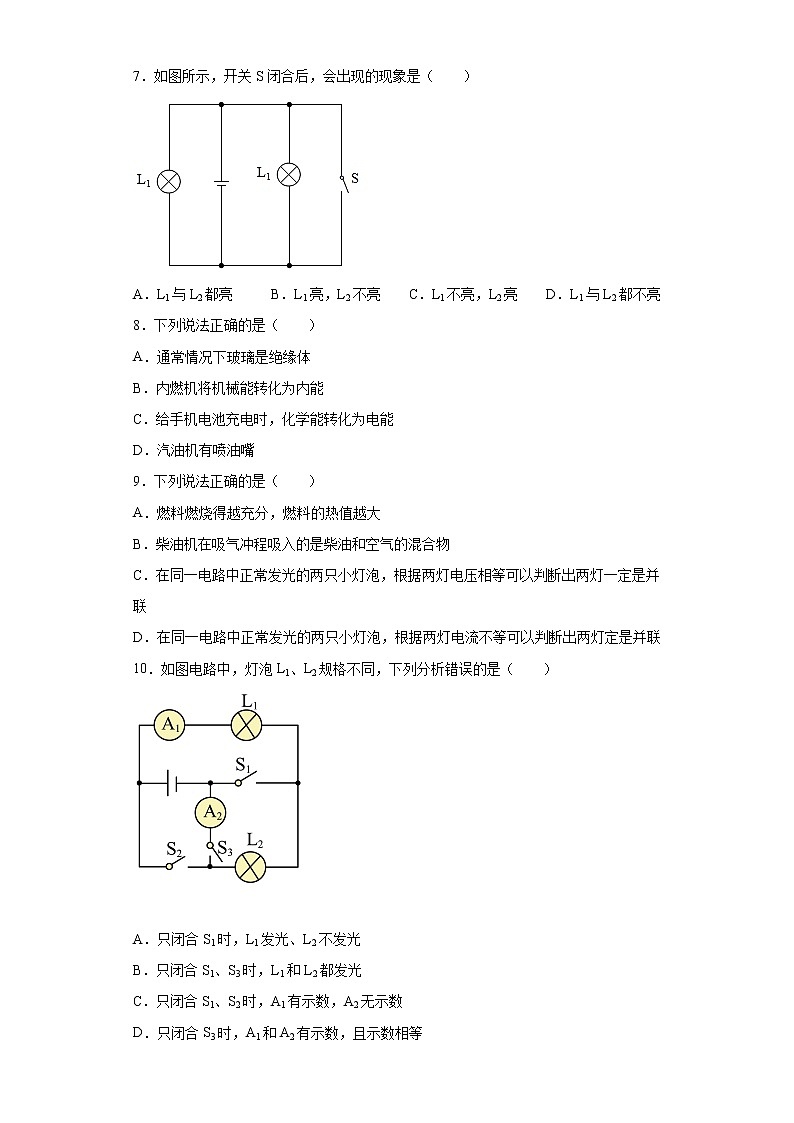

7．如图所示，开关S闭合后，会出现的现象是（ ）
A．L1与L2都亮B．L1亮，L2不亮C．L1不亮，L2亮D．L1与L2都不亮
8．下列说法正确的是（ ）
A．通常情况下玻璃是绝缘体
B．内燃机将机械能转化为内能
C．给手机电池充电时，化学能转化为电能
D．汽油机有喷油嘴
9．下列说法正确的是（ ）
A．燃料燃烧得越充分，燃料的热值越大
B．柴油机在吸气冲程吸入的是柴油和空气的混合物
C．在同一电路中正常发光的两只小灯泡，根据两灯电压相等可以判断出两灯一定是并联
D．在同一电路中正常发光的两只小灯泡，根据两灯电流不等可以判断出两灯定是并联
10．如图电路中，灯泡L1、L2规格不同，下列分析错误的是（ ）
A．只闭合S1时，L1发光、L2不发光
B．只闭合S1、S3时，L1和L2都发光
C．只闭合S1、S2时，A1有示数，A2无示数
D．只闭合S3时，A1和A2有示数，且示数相等
二、填空题
11．如圈所示电路，电源电压不变。闭合开关S后，将滑动变阻器的滑片从任意一点向右滑到另外一点时，电流表A、电压表的示数变化量分别为、，则在滑动滑片的过程中，电压表的示数______，的值______。（选填“变大”、“变小”或“不变”）。
12．如图所示，甲图读数是______V，乙图读数是______A。
13．如图所示，若L1、L2串联只需闭合开关 _______，若断开S1，闭合S2、S3，则 ________发光。
14．如图所示是一种定时课间音乐播放装置的原理图。“播放器”是有电流通过时会播放音乐的装置。闭合开关S，当“定时开关”处于闭合状态时，指示灯__________（选填“会”或“不会”）亮，播放器__________（选填“会”或“不会”）播放音乐。闭合开关S，当“定时开关”处于断开状态时，通过指示灯的电流__________（选填“大于”、“小于”或“等于”）通过播放器的电流。
15．如图（a）所示电路中，当开关S闭合时，两电流表的指针位置均如图（b）所示，则通过L2的电流为______A。
16．如图所示是一种定时课间音乐播放装置的原理图。“播放器”是有电流通过时会播放音乐的装置；“定时开关”是到达设定时间，自动断开的开关。闭合开关S，当“定时开关”处于闭合状态时，指示灯________（填“会”或“不会”）亮，播放器________（填“会”或“不会”）播放音乐。
17．在如图所示的电路中，电源为3节新的干电池，当开关闭合后，发现电压表的示数为2.5V，则灯泡两端的电压为______V。
18．如图所示电路，当开关S、S1均闭合且甲乙均为电压表时，甲的示数为6V，乙的示数为2V。则L1两端电压为________；当开关S闭合、S1断开且甲乙均为电流表时，甲的示数为0.6A，乙的示数为0.9A，经过L2的电流为___________；灯泡L1与L2的电阻比为___________。（设灯丝电阻不变）
三、实验题
19．小敏和小英通过实验探究“并联电路中干路电流与各支路电流的关系”。她们连接的电路如图所示。
（1）当小敏用开关“试触”时，发现电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光，由此可知，她们连接的电路发生了______故障：若闭合开关S，可能造成的后果是______。
（2）小英只改接了电路中的一根导线，电路便连接正确了，请你在图中画出她的改法（在错接的导线上画×，然后画出正确的接线）______。
（3）她们利用改正后的电路顺利进行完了实验。
20．按照课本要求探究串联电路中电压的规律，小明设计的电路如图所示。根据电路图把电压表分别接入到电路中的AB、BC、AC之间，测出它们的电压。
（1）闭合开关时，发现电压表示数为0，则故障可能是_______或_______；
（2）AC之间电压如图乙所示，将读出的结果填入表中______；
（3）在表格中记录数据后，下一步首先应该做的是______；
A．整理器材，结束实验
B．换用不同规格的小灯泡，再测出几组电压值
C．分析数据，得出结论
D．换用电压表的另一量程，再测出一组电压值
（4）通过对上面数据的分析，可以得出的结论是：______；
（5）指出表格的设计有哪个地方不合理？______、_______。
21．（1）“用电流表测量小灯泡的电流”的部分电路如图所示。下列说法正确的是______
A、用导线连接c、e，电流表只能测量通过灯泡L1的电流
B、用导线连接d、e，电流表只能测量通过灯泡L2的电流
C、用两根导线分别连接a、d和c、e，电流表只能测量通过灯泡L1的电流
D、用两根导线分别连接b、d和c、e，电流表只能测量通过灯泡L2的电流
（2）在“探究并联电路中电流的规律”的实验中，某同学按图甲的电路图连接好电路，开关闭合后，灯泡L1、L2均正常发光。
①请在图乙方框内画出该电路的电路图。_______
②正确连接电路后，该同学再闭合开关，发现两个电流表的指针偏转均如图丙所示，则通过灯L1的电流为______A，通过灯L2的电流为______A。
22．小宁同学为了“探究并联电路中干路和支路电流间的关系”，设计了如图甲所示的电路，请你帮他完成下列内容。
（1）连接电路时，开关应处于_____状态；
（2）已知各电路元件连接情况均完好，闭合开关前，小宁同学发现电流表A1的指针在如图乙所示的位置，可能的原因是_____。
（3）解决上述问题后，闭合开关S，会导致_____（选填“只有L1发光”、“只有L2发光”或“电源短路”）；小宁同学随即断开开关，仔细检查，发现电路有不当之处。请在图甲中只改动一根导线，使灯泡L1、L2并联，开关S控制所有用电器，电流表A1测通过灯L1的电流，A2测通过灯L2的电流，A3测通过干路的电流_____；（提示：在需要改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉）
（4）电路更改正确后，小宁同学继续实验，闭合开关S后，两灯均发光，现将灯L1拧下，电流表A2的示数将_____（选填“变大”、“不变”或“变小”）；
（5）在实验中，小宁同学经过调整多次测量，将得到的数据记录在下表中，其中第三次测量时，电流表A2的示数如图丙所示，则此时通过灯L2的电流为_____A；
（6）根据表格中的数据可以得到并联电路中干路和支路电流间的关系是：_____。
四、计算题
23．如图甲所示，电源电压为3V，当开关S闭合时，灯泡L1、L2正常发光，两只完全相同的电流表Al、A2指针偏转均如图乙所示，求：
（1）电流表A1量程和电流表A2量程分别选择什么？
（2）通过灯泡L1、L2的电流分别是多少？
（3）若灯泡L1的灯丝烧断了，电流表Al、A2的示数分别是多少？
24．在图所示的电路中，电流表A1的示数为0.4A，电流表A2的示数为0.6A。请你解答：
(1)通过L1的电流；
(2)通过L2的电流。
25．如图所示，电源电压为6V，当闭合开关时，电压表的示数为2.6V，电流表示数为0.24A。求：
（1）通过灯泡L2的电流；
（2）灯泡L1两端的电压；
（3）在使用过程中，灯泡L2突然熄灭，而L1仍然发光，电流表示数变大，直接写出电压表的示数；造成这种现象的原因可能是什么？
26．如图在“用电流表测电流”的实验中，某同学接成图甲所示的电路；当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图乙所示：
(1)电路中的总电流是多少？
(2)通过灯L1和L2的电流各是多少？
27．如图（a）所示电路，V1、V2是两只相同的电压表。当闭合开关后，灯泡L1和灯泡L2都发光，这时两只电压表的指针偏转角度相同，均为图（b）所示，指针刚好对准刻度线位置。则：
(1)求灯泡L1和灯泡L2两端的电压；
(2)若将灯泡L1和灯泡L2改接为图（c）所示的电路，当开关S闭合后，灯泡L1和灯泡L2都发光，一段时间后，灯泡L1突然不亮，灯泡L2亮，电流表A1没有示数，求此时灯泡L1和灯泡L2两端的电压。
实验次数
AB之间电压
BC间电压
AC间电压
1
2.5
3.5V
______V
试验次数
A1的示数/A
A2的示数/A
A3的示数/A
1
0.3
0.1
0.4
2
0.3
0.2
0.5
3
0.3
0.6
参考答案
1．B
2．C
3．B
4．D
5．B
6．C
7．D
8．A
9．D
10．B
11．变小 不变
12．2.4 0.24
13．S2 L2
14．会 不会 等于
15．0.88
16．会 不会
17．2
18．4V 0.6A 2：1
19．短路 损坏电流表A2和电源
20．L1短路 L2断路 6 B 串联电路中，总电压等于各用电器两端的电压之和 缺少电压单位 没多次测量
21．AC 2.16 0.54
22．断开 电流表没有调零 电源短路 不变 0.3 并联电路的总电流等于各支路电流之和
23．（1）0～0.6A；0～3A；（2）1.2；0.3A；（3）0.3A；0.3A
24．(1)0.4A；(2)0.2A
25．（1）0.24A；（2）3.4V；（3）0，灯泡L2短路
26．(1) 1.5A；(2) 1.2A； 0.3A
27．(1) 1.2V，4.8V；(2) 6V
