2020-2021学年第五章 传感器1 认识传感器精练

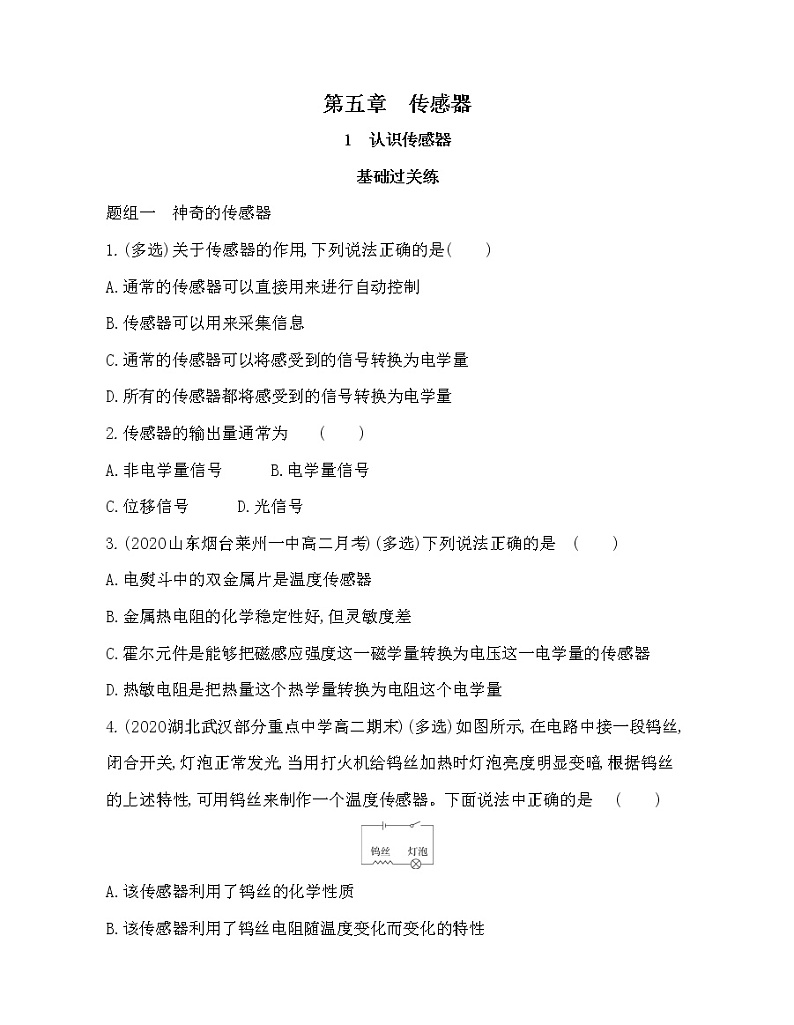

第五章　传感器

1　认识传感器

基础过关练

题组一　神奇的传感器

1.(多选)关于传感器的作用,下列说法正确的是 (　　)

A.通常的传感器可以直接用来进行自动控制

B.传感器可以用来采集信息

C.通常的传感器可以将感受到的信号转换为电学量

D.所有的传感器都将感受到的信号转换为电学量

2.传感器的输出量通常为 (　　)

A.非电学量信号　　　B.电学量信号

C.位移信号　　　D.光信号

3.(2020山东烟台莱州一中高二月考)(多选)下列说法正确的是 (　　)

A.电熨斗中的双金属片是温度传感器

B.金属热电阻的化学稳定性好,但灵敏度差

C.霍尔元件是能够把磁感应强度这一磁学量转换为电压这一电学量的传感器

D.热敏电阻是把热量这个热学量转换为电阻这个电学量

4.(2020湖北武汉部分重点中学高二期末)(多选)如图所示,在电路中接一段钨丝,闭合开关,灯泡正常发光,当用打火机给钨丝加热时灯泡亮度明显变暗,根据钨丝的上述特性,可用钨丝来制作一个温度传感器。下面说法中正确的是　              (　　)

A.该传感器利用了钨丝的化学性质

B.该传感器利用了钨丝电阻随温度变化而变化的特性

C.该传感器能够把热学量(温度)转换为电学量(电阻)

D.该传感器能够把电学量(电阻)转换为热学量(温度)

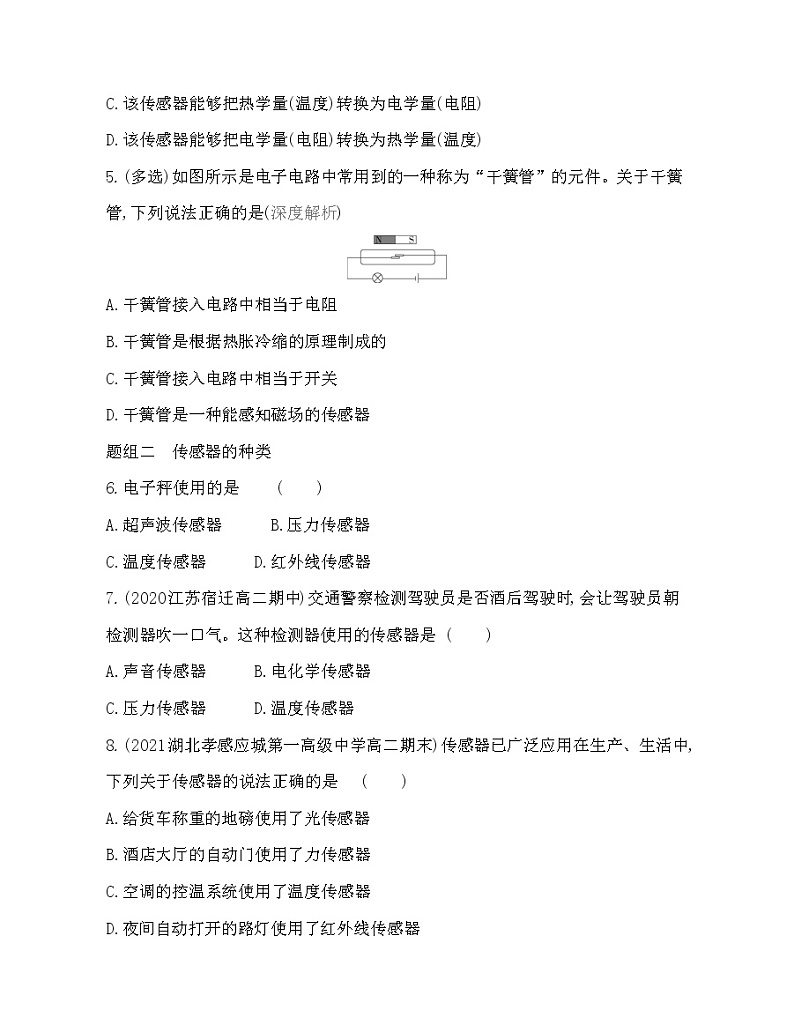

5.(多选)如图所示是电子电路中常用到的一种称为“干簧管”的元件。关于干簧管,下列说法正确的是(深度解析)

A.干簧管接入电路中相当于电阻

B.干簧管是根据热胀冷缩的原理制成的

C.干簧管接入电路中相当于开关

D.干簧管是一种能感知磁场的传感器

题组二　传感器的种类

6.电子秤使用的是 (　　)

A.超声波传感器　　　B.压力传感器

C.温度传感器　　　D.红外线传感器

7.(2020江苏宿迁高二期中)交通警察检测驾驶员是否酒后驾驶时,会让驾驶员朝检测器吹一口气。这种检测器使用的传感器是              (　　)

A.声音传感器　　　B.电化学传感器

C.压力传感器　　　D.温度传感器

8.(2021湖北孝感应城第一高级中学高二期末)传感器已广泛应用在生产、生活中,下列关于传感器的说法正确的是              (　　)

A.给货车称重的地磅使用了光传感器

B.酒店大厅的自动门使用了力传感器

C.空调的控温系统使用了温度传感器

D.夜间自动打开的路灯使用了红外线传感器

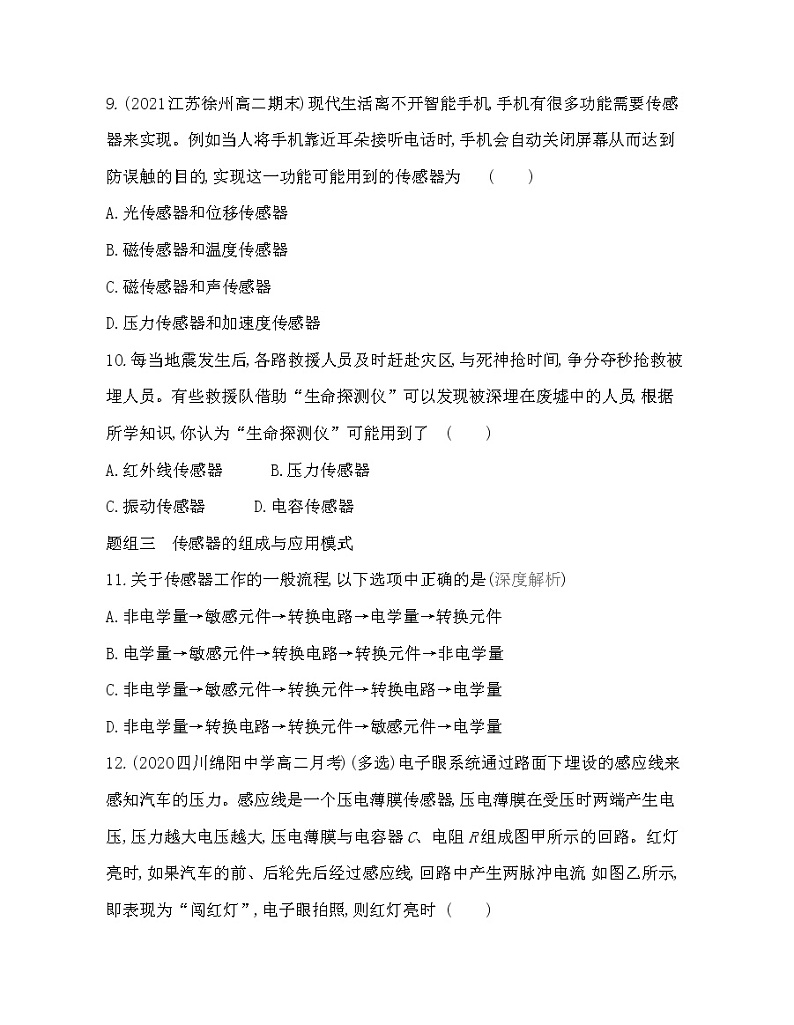

9.(2021江苏徐州高二期末)现代生活离不开智能手机,手机有很多功能需要传感器来实现。例如当人将手机靠近耳朵接听电话时,手机会自动关闭屏幕从而达到防误触的目的,实现这一功能可能用到的传感器为              (　　)

A.光传感器和位移传感器

B.磁传感器和温度传感器

C.磁传感器和声传感器

D.压力传感器和加速度传感器

10.每当地震发生后,各路救援人员及时赶赴灾区,与死神抢时间,争分夺秒抢救被埋人员。有些救援队借助“生命探测仪”可以发现被深埋在废墟中的人员,根据所学知识,你认为“生命探测仪”可能用到了              (　　)

A.红外线传感器　　　B.压力传感器

C.振动传感器　　　D.电容传感器

题组三　传感器的组成与应用模式

11.关于传感器工作的一般流程,以下选项中正确的是 (深度解析)

A.非电学量→敏感元件→转换电路→电学量→转换元件

B.电学量→敏感元件→转换电路→转换元件→非电学量

C.非电学量→敏感元件→转换元件→转换电路→电学量

D.非电学量→转换电路→转换元件→敏感元件→电学量

12.(2020四川绵阳中学高二月考)(多选)电子眼系统通过路面下埋设的感应线来感知汽车的压力。感应线是一个压电薄膜传感器,压电薄膜在受压时两端产生电压,压力越大电压越大,压电薄膜与电容器C、电阻R组成图甲所示的回路。红灯亮时,如果汽车的前、后轮先后经过感应线,回路中产生两脉冲电流,如图乙所示,即表现为“闯红灯”,电子眼拍照,则红灯亮时              (　　)

A.车轮停在感应线上时,电阻R中有恒定电流

B.车轮经过感应线的过程中,电容器先充电后放电

C.车轮经过感应线的过程中,电阻R中的电流先增大后减小

D.汽车前轮刚越过感应线,又倒回到线内,仍会被电子眼拍照

13.测定压力变化的电容式传感器如图所示,A为固定电极,B为可动电极,组成一个电容大小可变的电容器。可动电极两端固定,当待测压力施加在可动电极上时,可动电极发生形变,从而改变了电容器的电容。现将此电容式传感器连接到如图所示的电路中,当待测压力增大时              (深度解析)

A.电容器的电容将减小

B.电阻R中没有电流

C.电阻R中有从a流向b的电流

D.电阻R中有从b流向a的电流

14.(2020江苏宿迁沭阳修远中学高二上第一次段考)(多选)某同学发现他家居住的楼房中,楼梯上的过道灯在夜晚天黑时,用力拍掌就亮了,而白天怎样用力拍掌,灯都不能亮。后来老师告诉他:过道灯是由声传感器和光传感器共同来控制的,其原理如图所示。下列关于声传感器和光传感器的说法正确的是              (　　)

A.白天有光照时,光传感器自动闭合

B.夜晚无光照时,光传感器自动闭合

C.有人走动发出声音时,声传感器自动闭合

D.无人走动没有声音时,声传感器自动闭合

15.酒精测试仪用于对机动车驾驶人员是否酒后驾车的现场检测,它利用的是一种二氧化锡半导体型酒精气体传感器。酒精气体传感器的电阻随酒精气体浓度的变化而变化,在如图所示的电路中,不同的酒精气体浓度对应着传感器的不同电阻,这样,显示仪表的示数就与酒精气体浓度有了对应关系。如果二氧化锡半导体型酒精气体传感器电阻r'的倒数与酒精气体的浓度成正比,那么,关于电压表示数U与酒精气体浓度c之间的对应关系,正确的是              (　　)

A.U越大,表示c越大,U与c成正比

B.U越大,表示c越大,但是U与c不成正比

C.U越大,表示c越小,U与c成反比

D.U越大,表示c越小,但是U与c不成正比

16.全面了解汽车的运行状态(速度、水箱温度、油量)是确保汽车安全行驶和驾驶员安全的举措之一,为模仿汽车油表原理,某同学自制了一种测定油箱内油量多少或变化多少的装置。如图所示,其中电源电压保持不变,R是滑动变阻器,它的金属滑片是金属杆的一端。该同学在装置中使用了一只电压表(图中没有画出),通过观察电压表示数,可以了解油量情况(电压表示数随油量线性变化),你认为电压表应该接在图中的　　　　两点之间,按照你的接法请回答:当油箱中油量减少时,电压表的示数将　　　　(填“增大”或“减小”)。深度解析
