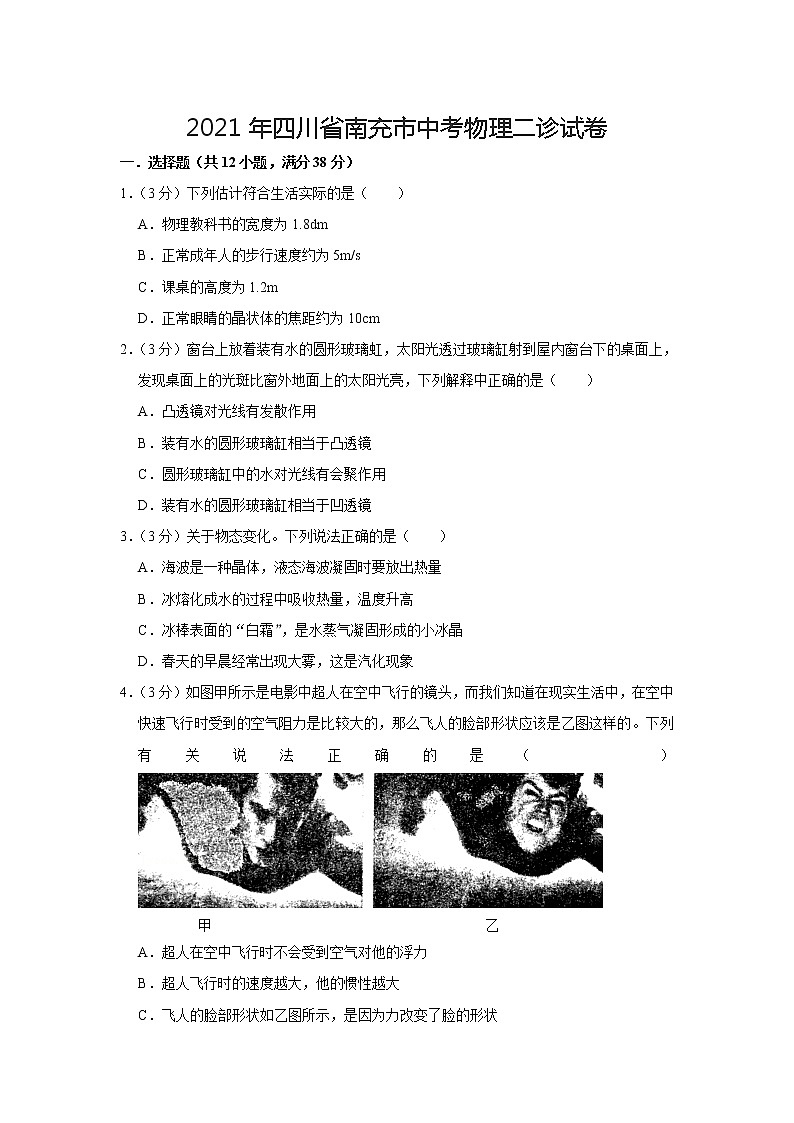

2021年四川省南充市中考物理二诊试卷

这是一份2021年四川省南充市中考物理二诊试卷，共24页。

1．（3分）下列估计符合生活实际的是（ ）
A．物理教科书的宽度为1.8dm
B．正常成年人的步行速度约为5m/s
C．课桌的高度为1.2m
D．正常眼睛的晶状体的焦距约为10cm
2．（3分）窗台上放着装有水的圆形玻璃虹，太阳光透过玻璃缸射到屋内窗台下的桌面上，发现桌面上的光斑比窗外地面上的太阳光亮，下列解释中正确的是（ ）
A．凸透镜对光线有发散作用
B．装有水的圆形玻璃缸相当于凸透镜
C．圆形玻璃缸中的水对光线有会聚作用
D．装有水的圆形玻璃缸相当于凹透镜
3．（3分）关于物态变化。下列说法正确的是（ ）
A．海波是一种晶体，液态海波凝固时要放出热量
B．冰熔化成水的过程中吸收热量，温度升高
C．冰棒表面的“白霜”，是水蒸气凝固形成的小冰晶
D．春天的早晨经常出现大雾，这是汽化现象
4．（3分）如图甲所示是电影中超人在空中飞行的镜头，而我们知道在现实生活中，在空中快速飞行时受到的空气阻力是比较大的，那么飞人的脸部形状应该是乙图这样的。下列有关说法正确的是（ ）
A．超人在空中飞行时不会受到空气对他的浮力
B．超人飞行时的速度越大，他的惯性越大
C．飞人的脸部形状如乙图所示，是因为力改变了脸的形状
D．当超人减速下落时，超人处于平衡状态

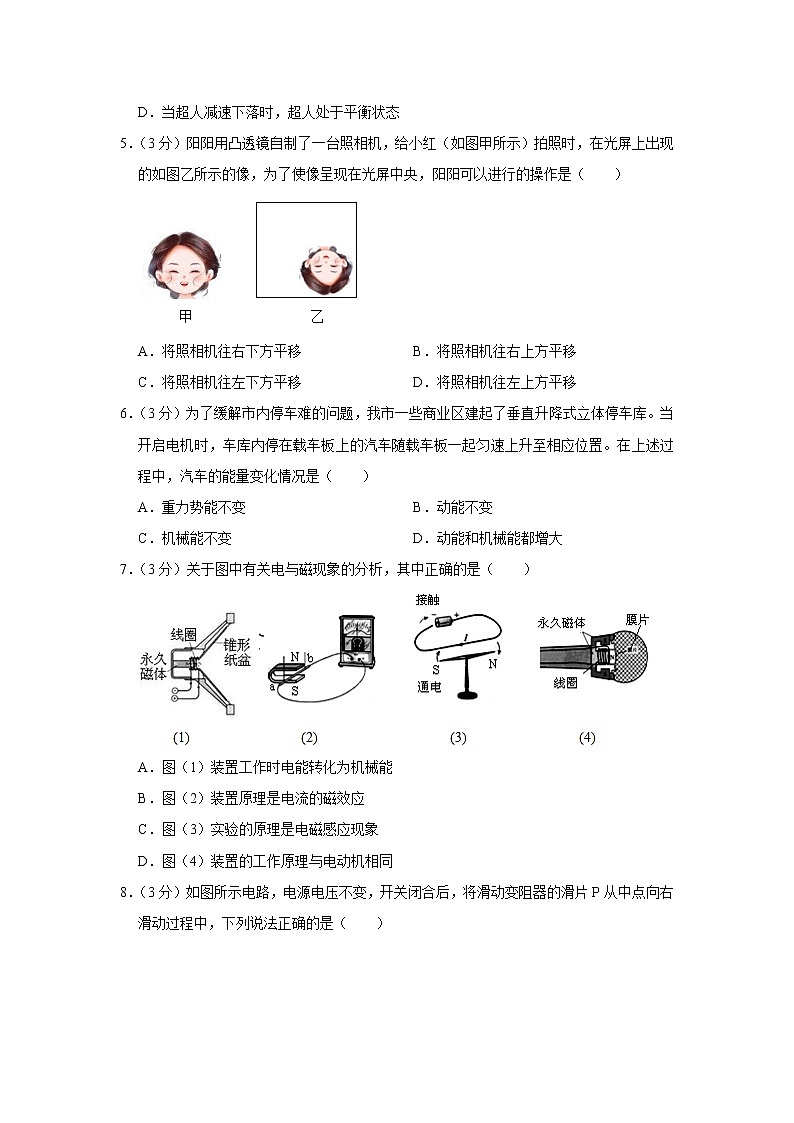

5．（3分）阳阳用凸透镜自制了一台照相机，给小红（如图甲所示）拍照时，在光屏上出现的如图乙所示的像，为了使像呈现在光屏中央，阳阳可以进行的操作是（ ）
A．将照相机往右下方平移B．将照相机往右上方平移
C．将照相机往左下方平移D．将照相机往左上方平移
6．（3分）为了缓解市内停车难的问题，我市一些商业区建起了垂直升降式立体停车库。当开启电机时，车库内停在载车板上的汽车随载车板一起匀速上升至相应位置。在上述过程中，汽车的能量变化情况是（ ）
A．重力势能不变B．动能不变
C．机械能不变D．动能和机械能都增大
7．（3分）关于图中有关电与磁现象的分析，其中正确的是（ ）
A．图（1）装置工作时电能转化为机械能
B．图（2）装置原理是电流的磁效应
C．图（3）实验的原理是电磁感应现象
D．图（4）装置的工作原理与电动机相同

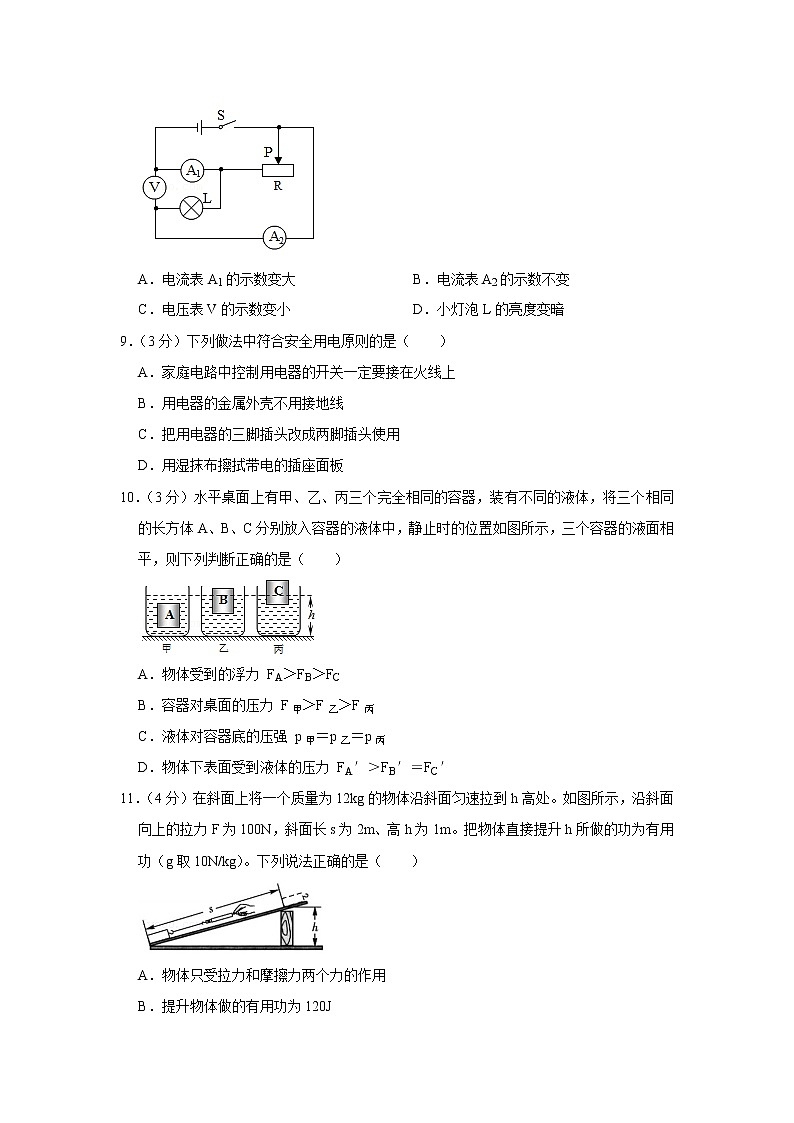

8．（3分）如图所示电路，电源电压不变，开关闭合后，将滑动变阻器的滑片P从中点向右滑动过程中，下列说法正确的是（ ）
A．电流表A1的示数变大B．电流表A2的示数不变
C．电压表V的示数变小D．小灯泡L的亮度变暗
9．（3分）下列做法中符合安全用电原则的是（ ）
A．家庭电路中控制用电器的开关一定要接在火线上
B．用电器的金属外壳不用接地线
C．把用电器的三脚插头改成两脚插头使用
D．用湿抹布擦拭带电的插座面板
10．（3分）水平桌面上有甲、乙、丙三个完全相同的容器，装有不同的液体，将三个相同的长方体A、B、C分别放入容器的液体中，静止时的位置如图所示，三个容器的液面相平，则下列判断正确的是（ ）
A．物体受到的浮力 FA＞FB＞FC
B．容器对桌面的压力 F甲＞F乙＞F丙
C．液体对容器底的压强 p甲＝p乙＝p丙
D．物体下表面受到液体的压力 FA′＞FB′＝FC′
11．（4分）在斜面上将一个质量为12kg的物体沿斜面匀速拉到h高处。如图所示，沿斜面向上的拉力F为100N，斜面长s为2m、高h为1m。把物体直接提升h所做的功为有用功（g取10N/kg）。下列说法正确的是（ ）
A．物体只受拉力和摩擦力两个力的作用
B．提升物体做的有用功为120J
C．此斜面的机械效率为60%
D．物体受到的摩擦力大小为20N
12．（4分）如图所示的电路中，电源电压U保持不变，电流表的量程为0～0.6A，电压表的量程为0～15V，R1的阻值为12Ω，滑动变阻器R的最大阻值为100Ω。只闭合开关S1，当变阻器连入电路的阻值为Ra时，电流表的示数为Ia；只闭合开关S2，当变阻器连入电路的阻值为Rb，时，电流表的示数为Ib，电压表的示数为Ub。已知Rb＝16Ω，Ub＝8V，Ra：R2＝12：5，Ia：Ib＝3：5。移动滑动变阻器的滑片时，该电路消耗的总功率描述错误的是（ ）
A．只闭合开关S1时，电路消耗的最小功率为4.5W
B．只闭合开关S1时，电路消耗的最大功率为27W
C．只闭合开关S2时，电路消耗的最小功率为2.7W
D．只闭合开关S2时，电路消耗的最大功率为14.8W
二．填空题（共10小题，满分20分，每小题2分）
13．（2分）智能手机的“智慧语音“功能，可以通过声音识别实现对手机解锁，该系统主要是根据声音的 （选填“音调”、“音色”或“响度”）这一特征来工作的。“抖音”App是一款社交类的软件，它将正常录制的音频和视频以3倍的速度快速播放，此时声波的频率也为正常声音的3倍，则抖音的音调比正常声音的 （选填“高”或“低”）。
14．（2分）在抗击新型冠状病毒中，科研部队针对新型冠状病毒早期症状研制出一种红外线测温仪。与可见光一样，红外线是一种 波。面对突如其来的灾害，举国上下，万众一心，科学防治，病毒可通过空气传播，全国人民出行必须戴上口罩，虽然难受，但是这样可以有效防止病毒 ，打了一场漂亮的疫情阻击战，再次向世界证明中华民族是不可战胜的。
15．（2分）放寒假了，张小伟同学乘坐和谐号动车组从广汉到绵阳看望外婆。列车开动后，张小伟看到窗外的人群在往后退，这是以 为参照物。广汉到绵阳车程为760km，和谐号动车组下午15：56从广汉发车，16：20到达绵阳，则这次列车的平均速度为 km/h。
16．（2分）如图是四冲程汽油机工作状态示意图，由图可以看出，此时它正处在 冲程，若汽油机飞轮转速为2400r/min，则该汽油机1s完成 个冲程。
17．（2分）核电站是利用 （选填“核裂变“或“核聚变“）将核能变成电能服务人类的，核反应堆通常采用水作为冷却剂，是因为水的 ，但核废水具有核辐射，需要安全处理。
18．（2分）如图是池塘上方警示牌和它在水中“倒影”的两幅照片，（1）图甲中的倒影没有牌子本身明亮，这是由于 ；
（2）由于刮风，图乙中的水面有涟漪，倒影有些模糊，这是由于光发生了 。
19．（2分）如图所示，用滑轮组将40kg的货物匀速提升1m，拉力F为250N，则此过程拉力做的功为 J，滑轮组的机械效率为 。（g＝10N/kg）
20．（2分）请阅读《风洞试验》并回答问题。
风洞试验
风洞是一种产生人造气流的管道，用来研究物体在气流中所产生的气动效应以及进行耐热抗压实验，其目的是为了测量物体与空气相对运动所受到的阻力。图所示，科研人员能根据需要在风洞中产生各种人造气流，在风洞中利用荧光毛线显示机翼上气流的变化。以此模拟空中各种复杂的飞行状态，获取试验数据。这是现代飞机、导弹、火箭等研制定型和生产的“绿色通道”。简单的说，风洞就是在地面上人为地创造一个“天空”。
实验分为实物和模型两大类，一般多指模型实验。实验过程中可以让空气运动，如风洞实验等；也可以让物体或模型运动，如模型自由飞实验等；还可以空气和模型都运动，如尾旋实验等。
风洞种类多种多样，按气流速度可分为亚声速、跨声速、超声速、高超声速等类型；在直径尺寸上，小到几厘米，大到可容纳整架飞机。例如风洞试验把飞机、机翼或模型固定在管道中，用风扇、高压存贮气体释放等手段产生人造气流，通过准确地控制气流的速度、压力、温度等实验条件，可以高效地模拟飞机在各种复杂飞行状态下的空气动力学特征。风洞试验几乎是飞行器研发中不可或缺的环节。
中国空气动力研究能力已跻身世界先进行列，在载人航天、探月工程、国产大飞机、风力发电机、动车组的研制中发挥了不可替代的作用。
请回答以下问题：
（1）如图所示，有风吹过时，机翼上表面气体压强 。（选填“变大”或“变小”）
（2）我国在风洞研究应用领域的应用。（写出两个方面）
21．（2分）辽宁舰在西太平洋海域训练如图所示，当舰载机飞离航母后，航母所受浮力将 ，航母的排开海水的质量将 （选填“增大”、“减小”或“不变”），航母将 （选填“上浮一些”、“下沉一些”或“位置不变”）。
22．（2分）如图甲所示，电源电压保持不变，小灯泡的额定电压为12V。闭合开关S后，当滑动变阻器的阻值由最大值逐渐变为零的过程中，小灯泡的I﹣U关系图像如图乙所示。则小灯泡的额定功率为 W。电源电压为 V。滑动变阻器的最大阻值为 Ω。
三．作图题（共6小题，满分22分）
23．（2分）如图所示，凸透镜斜放，其主光轴与水平成45°角，F是凸透镜的焦点。一条入射光线，经过凸透镜折射后，入射到水平放置的平面镜上被反射。请画出：
（1）光线a经凸透镜的入射光线。
（2）光线a经平面镜反射的反射光线。
（3）标出反射角的大小。
24．（2分）如图所示，在杠杆AOB的A端挂一重物G，要使杠杆在如图所示的位置平衡，请画出在杠杆上施加的最小动力F及其力臂L的示意图。
25．（2分）根据要求画图：
（1）如图甲所示，标出通电螺线管中的电流方向和N、S极；
（2）在图乙中标出右边磁体的磁极和磁场的磁感线方向。
26．（5分）李明同学在“探究平面镜成像特点”的实验时，所用的实验器材有带底座的玻璃板、白纸、笔、火柴、光屏、刻度尺，两支外形相同的蜡烛A和B。
（1）选用玻璃板代替平面镜，主要是为了 ，如果有3mm厚和1mm厚的两块玻璃板，应选择 mm厚的玻璃板做实验。
（2）在竖立的玻璃板前点燃蜡烛A，拿 （选填“点燃”或“未点燃”）的蜡烛B竖直在玻璃板后面移动，人眼一直在玻璃板的前侧观察，直至蜡烛B与蜡烛A的像完全重合，这种研究物理问题的方法叫做 （选填“控制变量法”或“等效替代法”）。
（3）移去蜡烛B，在其原来位置上放置一块光屏，光屏上无法呈现蜡烛的像，这说明平面镜成的是 （选填“虚”或“实”）像。
（4）当蜡烛A向玻璃板靠近时，像的大小 （选填“变大”“变小”或“不变”）。
（5）某同学共进行了三次实验，用刻度尺分别测出蜡烛和像到玻璃板的距离，数据记录如下：
分析上表数据可以得出：平面镜成像时，像到平面镜的距离 （选填“大于”“小于”或“等于”）物到平面镜的距离。他进行多次实验的目的是 （选填“A”或“B”）。
A．取平均值减小误差
B．寻找普遍规律，使结论更可靠
27．（5分）小芳喜欢喝橙汁，于是她在实验室测量橙汁的密度，实验过程如下：
（1）小芳将橙汁倒入量筒中（如图甲所示），则橙汁的体积为 mL。
（2）小芳将天平放在水平台上，调节平衡螺母直至天平平衡（如图乙所示），她的操作存在的问题是： 。
（3）改正错误后，小芳重新调节天平平衡，发现此时天平右边往上翘，则应该向 （选填“左”或“右”）调节平衡螺母．调平后，并测出空烧杯的质量为58g，接着将量筒中的橙汁全部倒入空烧杯中，用天平测出烧杯和橙汁的总质量（如图丙），则烧杯中橙汁的质量为 g。
（4）计算出橙汁的密度ρ橙＝ g/cm3，小芳用这种方法测出的橙汁的密度比实际密度偏 （选填“大”或“小”）。
（5）一天，小芳用新鲜奉节脐橙榨橙汁，在清洗脐橙时发现脐橙居然能够漂浮在水面上，于是聪明好学的她利用一个脐橙，一个烧杯，一架天平，细铁丝（体积不计）和水测出了脐橙的密度。
第一步：用天平测出脐橙的质量为180g。
第二步：把脐橙放入装有适量水的烧杯中，将脐橙放入水中，脐橙在水中漂浮，然后把烧杯放在天平，调节平衡后，记下天平的示数为650g。
第三步：再用细铁丝把脐橙全部压入水中稳定后（水未溢出且脐橙未与底部接触），重新调节天平平衡，记下天平的示数为670g。
则脐橙全部压入水中稳定后受到的浮力是 N，脐橙的密度是 g/cm3。
28．（6分）小杨同学找到一盏标有“2.5V”字样的小灯泡，其额定电功率已模糊不清。她选用如图所示器材测量额定电功率，电源电压恒为9V。
（1）图甲所示的实验电路有2段导线未连接，请你用笔画线代替导线将电路补画完整（要求：连线不交叉，滑片P向A端移动时灯泡发光变亮）。
（2）小杨连接电路并检查后。将滑动变阻器的电阻调到最大，再闭合 ，缓慢移动滑片P，发现电流表示数有明显变化但电压表无示数，此故障的原因可能是灯泡 （选填“短路”或“断路”）。
（3）排除故障后，眼睛注视着电压表和灯泡，移动滑片P逐次改变小灯泡两端的电压，并将测得的数据记录在表中。当电压表的示数为1.5V时应向 （选填“A”或“B”）端移动滑片P；当电压表的示数为2.5V时电流表的示数如图乙所示，小灯泡的额定电功率为 W；细心的小杨通过分析数据还发现通过小灯泡的电流与两端的电压不成正比，其原因可能是 。
（4）同组的小会同学在此基础上继续探究电流跟电阻的关系，她又增加了五个阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻，其余器材不变。用定值电阻分别更换图甲中的小灯泡，通过实验得到如图丙所示的电流随定值电阻变化的图像，则实验中所用滑动变阻器的最大阻值至少是 （选填下列选项前的字母）。
A.20Ω
B.50Ω
C.100Ω
D.200Ω
四．计算题（共2小题，满分20分）
29．（9分）如图所示是用滑轮组提升浸在水中的物体（物体不吸水），已知G物＝300N，圆柱形容器底面积S＝600cm2，当物体浸没在水中时水的深度为90cm，物体被提升至完全离开水面后（物体表面不附有水），水的深度为80cm。若物体浸没在水中被匀速提升时，滑轮组的机械效率为80%（不计绳重、绳子与滑轮之间的摩擦和水的阻力）。求：
（1）物体浸没在水中时，水对容器底的压强；
（2）物体从浸没在水中到完全离开水面后，水对容器底压强的变化量；
（3）物体浸没在水中时受到的浮力；
（4）物体完全离开水面后匀速提升过程，绳子自由端的拉力F。
30．（11分）如图所示，小灯泡L标有“6V 3W”字样，不考虑灯丝电阻的变化，滑动变阻器标有“40Ω 1A”字样。电源电压保持不变，R0的阻值为16Ω，电流表的量程为0～3A．当S闭合，S1、S2断开，滑片P滑到中点时，小灯泡恰好正常发光。求：
（1）小灯泡正常发光时的电流；
（2）电源电压；
（3）在保证电路安全前提下，电路消耗总功率的最大值。
参考答案
一．选择题（共12小题，满分38分）
1．解：A、物理教科书的宽度为18cm，即1.8dm，故A正确；
B、正常成年人的步行速度约为1.1m/s，故B错误；
C、课桌的高度为0.8m，故C错误；
D、正常眼睛的晶状体的焦距约为2cm，故D错误。
故选：A。
2．解：（1）太阳光可近似看成平行光，当它照在凸透镜上时，会发生折射现象通过凸透镜，在凸透镜后成一个明亮的光斑（即凸透镜的焦点），这说明凸透镜对光线有会聚作用；
（2）当窗台上放着装有水的圆形玻璃缸时，装有水的圆形玻璃缸相当于凸透镜，凸透镜对光线有会聚作用，所以太阳光透过玻璃缸射到桌面上的光斑比窗外地面上的太阳光亮；所以选项BC正确，选项AD错误。
故选：BC。
3．解：A．海波是晶体，其凝固过程虽然放热，但温度不变，故A正确；
B．冰是晶体，冰熔化成水的过程中，吸收热量，但温度保持不变，故B错误；
C．霜是空气中的水蒸气遇冷直接形成的小冰晶，是凝华现象，故C错误；
D．春天的早晨经常出现大雾，这是水蒸气遇冷发生了液化现象，不是汽化现象，故D错误。
故选：A。
4．解：
A、超人在空中飞行时要受到空气对他的浮力作用，故A错误；
B、惯性是物体的固有属性，一切物体都有惯性，惯性的大小与物体的质量有关，质量越大，惯性越大；惯性的大小与速度的大小无关，故B错误；
C、由乙图可知，飞人的脸部形状发生改变，是因为受到空气阻力作用使脸发生了形变，故C正确；
D、当超人减速下落时，超人的速度减小，超人处于非平衡状态，故D错误。
故选：C。
5．解：照相机成倒立、缩小的实像，由图可知，此时的像成在了光屏的右下方，根据过凸透镜光心的光线不改变传播方向可知，此时应将照相机往左上方平移，像才能成在光屏的中央。
故选：D。
6．解：汽车随载车板一起匀速上升过程中，汽车的质量不变，速度不变，则动能不变；同时其高度变大，则重力势能变大；因机械能等于动能与势能之和，所以汽车的机械能变大，故B正确，ACD错误。
故选：B。
7．解：A、图（1）声器是把电信号转换成声信号的一种装置，通过线圈的电流是交变电流，它的方向不断变化，线圈就不断地来回振动，带动纸盆也来回振动，于是扬声器就发出了声音，由电能转化成机械能，该选项说法正确。
B、图（2）是电磁感应的实验装置图，闭合电路的部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流，该选项说法不正确；
C、图（3）是奥斯特实验的装置图，说明了通电导线周围存在磁场，该选项说法不正确；
D、图（4）动圈式话筒是根据电磁感应现象制成的，原理与发电机相同，该选项说法不正确。
故选：A。
8．解：由电路图可知，滑动变阻器和灯泡并联，电压表测量并联电路两端的电压（电源电压），电流表A1测干路的电流，电流表A2测灯泡支路的电流；
由于电源电压不变，所以滑片移动时电压表V的示数不变；
因为并联电路中各支路独立工作、互不影响，所以滑片移动时通过灯泡的电流不变，即电流表A2的示数不变，灯泡亮度不变；
当滑动变阻器的滑片P向右移动时，变阻器接入电路中的电阻变大，根据欧姆定律可知，通过变阻器支路的电流变小；根据并联电路的电流特点可知，干路电流变小，即电流表A1示数变小；
综上所述，B正确。
故选：B。
9．解：A、在家庭电路中，应将控制用电器的开关接在火线上。故A符合安全用电原则；
B、金属外壳的用电器要接地，防止金属外壳漏电，发生触电事故。故B不符合安全用电原则；
C、用电器带有金属外壳或者经常有水，其金属外壳一定要通过三孔插座接地，以防用电器外壳带电，危及人身安全，将用电器三脚插头改成两脚插头使用的作法是错误的。故C不符合安全用电原则；
D、因为湿抹布是导体，用湿抹布擦拭带电的插座面板，容易发生触电事故。故D不符合安全用电原则。
故选：A。
10．解：由题知，三个长方体A、B、C是相同的，则它们的重力、密度和体积均相同；
A、根据图示可知，A悬浮，B、C漂浮，则物体所受的浮力与自身的重力相等，且三个相同长方体的重力相同，所以物体受到的浮力FA＝FB＝FC，故A错误；
B、由图知，物体排开液体的体积关系为V排甲＞V排乙＞V排丙，且FA＝FB＝FC，所以，由F浮＝ρ液gV排可知三种液体的密度关系：ρ甲＜ρ乙＜ρ丙；
根据图示可知，丙液体的体积最大，且丙液体的密度最大，由m＝ρV可知，丙液体的质量最大；而甲液体的体积最小、密度最小，则甲液体的质量最小；且A、B、C三个物体相同，容器也相同，所以丙容器对桌面的压力最大，其次是乙，最小的是甲，故容器对桌面的压力F甲＜F乙＜F丙，故B错误；
C、因为三种液体的密度：ρ甲＜ρ乙＜ρ丙，且液体的深度相同，所以由p＝ρgh可知，液体对容器底的压强：p甲＜p乙＜p丙，故C错误；
D、物体上、下表面受到液体的压力差等于物体受到的浮力，甲浸没在液体中，则甲下表面受到的压力大于浮力；乙、丙上表面受到的压力为零，因此乙、丙下表面受到液体的压力等于浮力，且相等，则物体下表面受到液体的压力F′A＞F′B＝F′C；故D正确。
故选：D。
11．解：
A、将物体沿斜面匀速拉到高处，物体在斜面上受重力、拉力、支持力和摩擦力四个力的作用，故A错误；
B、提升物体做的有用功：W有＝Gh＝mgh＝12kg×10N/kg×1m＝120J，故B正确；
B、拉力做的总功：W总＝Fs＝100N×2m＝200J，
斜面的机械效率：
η＝＝×100%＝60%，故C正确；
D、克服摩擦力做功：W额＝W总﹣W有＝200J﹣120J＝80J，
由W额＝fs得物体受到的摩擦力：
f＝＝＝40N，故D错误。
故选：BC。
12．解：已知Rb＝16Ω，Ub＝8V，Ib＝＝＝0.5A；
Ia：Ib＝3：5，则Ia＝0.3A，根据串联电路的特点，R1两端的电压U1＝Ia×R1＝0.3A×12Ω＝3.6V；
根据电源电压保持不变，则U1+Ua＝U2+Ub，即3.6V+IaRa＝IbR2+8V，3.6V+0.3A×Ra＝0.5A×R2+8V；
已知Ra：R2＝12：5，所以Ra＝48Ω，R2＝20Ω；
电压电压U＝3.6V+0.3A×48Ω＝18V；
（1）只闭合开关S1，R和R1串联，Imin＝＝＝0.25A，则最小电功率Pmin＝UImin＝18V×0.25A＝4.5W，故A选项正确；
最大功率Pmax＝UImax＝18V×0.6A＝10.8W，故B选项错误；
（2）只闭合开关S2，R和R2串联，Imin＝＝＝0.15A；则则最小电功率Pmin＝UImin＝18V×0.15A＝2.7W，故C选项正确；
最大功率Pmax＝UImax＝18V×0.6A＝10.8W，故D选项错误；
故选：BD。
二．填空题（共10小题，满分20分，每小题2分）
13．解：（1）不同物体发出的声音的音色是不同的，智能手机的“智慧语音”，可以通过识别声音实现对手机解锁，该系统主要是根据声音的音色这一特征来工作的。
（2）声音的频率决定声音的音调，频率越快，音调越高；“抖音”的频率为正常声音的3倍，所以“抖音”的音调比正常声音的音调高。
故答案为：音色；高。
14．解：与可见光一样，红外线是一种电磁波，红外线在空气中的传播速度约为3×108m/s；
病毒可通过空气传播，全国人民出行必须戴上口罩，虽然难受，但是这样可以有效防止病毒扩散；
故答案为：电磁；扩散。
15．解：（1）张小伟以列车为参照物，窗外的人群与列车之间的位置发生了变化，而列车是相对静止的，窗外的人群是运动的，所以会看到窗外的人群在往后退；
（2）动车的行驶时间为：
t＝16：20﹣13：56＝2：24h＝2.4h，
列车的运行速度为：
v＝＝≈316.7km/h。
故答案为：列车；316.7。
16．解：从图中可以看出，两气门都关闭、活塞向上移动，可以判断这个冲程是压缩冲程。
飞轮转速为2400r/min＝40r/s，则汽油机在1s内飞轮转40r，完成80个冲程，对外做功20次。
故答案为：压缩；80。
17．解：（1）核电站是利用原子核发生可控制的裂变释放出的核能来发电的；
（2）因为水的比热容大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以发动机采用水冷却。
故答案为：核裂变；比热容大。
18．解：（1）图甲中的倒影没有牌子本身明亮，是因为一部分光线被反射到空气中，一部分光线折射进入水中，使得水面反射的光线减少，所以倒影暗了一些；
（2）水面有涟漪，则一部分光线发生了漫反射，反射光线射向了四面八方，使得倒影有些模糊。
故答案为：（1）一部分光线折射进入水中，使得水面反射的光线减少；（2）漫反射。
19．解：（1）由图可知n＝2，绳子自由端移动的距离：
s＝nh＝2×1m＝2m，
拉力做的总功：
W总＝Fs＝250N×2m＝500J；
（2）货物的重力：
G＝mg＝40kg×10N/kg＝400N，
拉力做的有用功：
W有＝Gh＝400N×1m＝400J，
滑轮组的机械效率：
η＝×100%＝×100%＝80%。
故答案为：500；80%。
20．解：（1）有风吹过时，由于机翼的上表面是凸出的，则上表面空气的流速大，压强小；
（2）风洞设备和技术与航空航天飞行器的发展紧密相连；风洞在桥梁的设计方面也有重要的应用，利用风洞实验，在设计桥梁时能提高桥梁的抗风能力；通过风洞实验可以着手设计汽车的外形，从而减少空气的阻力。
故答案为：（1）小；（2）风洞设备和技术与航空航天飞行器的发展紧密相连；风洞在桥梁的设计方面也有重要的应用，利用风洞实验，在设计桥梁时能提高桥梁的抗风能力。
21．解：航母始终漂浮于水面上，由漂浮条件可知，浮力等于重力，即F浮＝G，当舰载机起飞后航母的重力G减小，因航母仍处于漂浮状态，故所受浮力F浮要减小；
因浮力减小，由阿基米德原理F浮＝ρgV排可知，排开水的体积减小，航母的排开海水的质量减小，航母将上浮一些。
故答案为：减小；减小；上浮一些。
22．解：（1）由电路图可知，当滑动变阻器接入电路中的电阻为0时，电路为灯泡的简单电路，
由图象可知，电源的电压U＝UL＝12V，电路中的电流I＝2.0A，
则灯泡的额定功率：PL＝ULI＝12V×2.0A＝24W；
（2）当滑动变阻器接入电路中的电阻最大时电路中的电流最小，
由图象可知，灯泡两端的电压UL′＝3V，电路中的电流I′＝1.0A，
因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压：UR＝U﹣UL′＝12V﹣3V＝9V，
由I＝可得，滑动变阻器的最大阻值：R＝＝＝9Ω。
故答案为：24；12；9。
三．作图题（共6小题，满分22分）
23．解：
（1）通过焦点的光线经凸透镜折射后将平行于主光轴，由此可以画出这条折射光线对应的入射光线；
（2）（3）过入射点垂直于镜面作出法线，根据反射角等于入射角，在法线的另一侧作出反射光线；入射角为90°﹣45°＝45°，反射角等于入射角，大小也是45°，如图所示：
24．解：杠杆在图示位置平衡，阻力G与阻力臂OA一定，由杠杆平衡条件可知，在阻力与阻力臂一定时，动力臂越大，动力越小，由图示可知，OB为最大动力臂，此时动力最小，过B点作垂直于OB向下的动力F即可，如图所示：
。
25．解：（1）由于小磁针静止时，其左端为S极，右端为N极，根据磁极间的作用规律可知，螺线管的左端为N极，右端为S极。
根据右手定则，伸出右手，让右手的大拇指指示螺线管的N极（螺线管的左端），四指弯曲所指的方向为电流的方向。所以，电流由最左端的导线流入。（2）据图可知，此时一定是异名磁极，左端是N极，右端一定是S极，故磁感线的方向是向右的，如下图所示：
26．解：
（1）因为玻璃板是透明的，能在观察到A蜡烛像的同时，还可以透过玻璃清楚的看到放在后面B蜡烛，便于确定像的位置和大小；因为厚玻璃板的两个面都可以当作反射面，会出现两个像，影响到实验效果，所以应选用薄玻璃板，用1mm厚的；
（2）在竖立的玻璃板前点燃蜡烛A，拿未点燃的蜡烛B竖直在玻璃板后面移动，人眼一直在玻璃板的前侧（A侧）观察，直至它与蜡烛A的像完全重合，这种确定像与物大小关系的方法是等效替代法；
（3）移去蜡烛B，在其原来位置上放置一块光屏，且在B侧观察，光屏上无法呈现蜡烛的像，这说明平面镜成的是虚像；
（4）平面镜成的像与物体大小是相等的，所以当蜡烛A向玻璃板靠近时，像的大小不变；
（5）由表格中的数据可知，蜡烛到玻璃板的距离与相对应的蜡烛的像到玻璃板的距离是相等的；
探究平面镜成像的规律的实验只进行一次实验得出的结论不具有普遍性，应采取同样的实验方案多做几次，研究像与物体到镜面距离的普遍规律，避免实验结论的偶然性，故选B。
故答案为：（1）便于确定像的位置；1；（2）未点燃；等效替代法；（3）虚；（4）不变；（5）等于；B。
27．解：（1）根据量筒的读数方法，视线与液面凹面底部平行，橙汁的体积V＝30ml＝30cm3，
（2）将天平放在水平台上，应该是先将游码放在标尺左端的零刻线处，再调节天平横梁右端的平衡螺母，指针指在分度盘的中线处，使横梁平衡。
小芳的操作存在的问题是：游码没有归零。
（3）小芳重新调节天平平衡，发现此时天平右边往上翘，说明右盘偏重，则应该向右调节平衡螺母；
由图丙知，烧杯和橙汁的总质量为50g+20g+20g+1g＝91g．橙汁的质量m＝91g﹣58g＝33g；
（4）橙汁的密度ρ＝＝＝1.2g/cm3，当将量筒中的橙汁倒入烧杯中，会有橙汁沾在量筒壁上，而倒不干净，因此所测的质量会偏小，根据公式ρ＝得测得的密度比真实值偏小；
（5）根据第二步和第三步可知，把脐橙按入水中后，脐橙多排开了670g﹣650g＝20g的水；当脐橙漂浮时，浮力等于重力，根据阿基米德原理可知，浮力等于其排开的水的重力，根据G＝mg可知，脐橙排开的水的质量等于脐橙的质量；所以把脐橙按入水中后，脐橙排开的水的总质量为：m＝20g+180g＝200g＝0.2kg；
脐橙受到的浮力为：F浮＝G排＝mg＝0.2kg×10N/kg＝2N；
根据阿基米德原理可知，脐橙排开的水的体积，即脐橙的体积为：V＝V排＝＝＝2×10﹣4m3；
则脐橙的密度为：ρ＝＝＝0.9×103kg/m3＝0.9g/cm3。
故答案为：（1）30；（2）游码没有归零；（3）右；33；（4）1.1；小；（5）2；0.9。
28．解：（1）电压表应与灯泡并联接入电路，滑动变阻器应选一上一下两个接线柱接入电路，滑片P向A端移动时灯泡发光变亮，则滑片向A端移动时接入电路的电阻变小，如图：
；
（2）连接电路前应断开开关，闭合开关前应把滑动变阻器的滑片移到阻值最大处，缓慢移动滑片P，发现电流表示数有明显变化但电压表无示数，说明电压表与导线并联，即与电压表并联部分电路短路，故此故障的原因可能是灯泡短路；
（3）当电压表的示数为1.5V时，由串联电路分压原理可知，滑动变阻器接入电路的电阻较大，所以应将滑片向A端移动，使滑动变阻器接入电路的电阻变小，由乙可知电流表接入电路的量程我0～0.6A，每一大格表示0.2A，每一小格表示0.02A，所以电流表的示数为0.28A，所以灯泡的额定电功率为：P＝UI＝2.5V×0.28A＝0.7W，细心的小杨通过分析数据还发现通过小灯泡的电流与两端的电压不成正比，其原因可能是灯泡电阻受温度影响很大；
（4）探究电流跟电阻的关系时，要保持定值电阻两端的电压不变，由图丙知，当接入5Ω电阻时，电阻中的电流为0.6A，电阻两端的电压：UV＝IR＝0.6A×5Ω＝3V，
根据串联电路电压的规律，变阻器分得的电压：U滑＝9V﹣3V＝6V，变阻器分得的电压为电压表示数的＝2倍，根据分压原理，当接入25Ω电阻时，变阻器连入电路中的电阻为：R滑＝2×25Ω＝50Ω，故为了完成整个实验，小明选用的滑动变阻器最大阻值至少为50Ω；
由表格数据可知当通过电路的电流最小为0.16A时，滑动变阻器接入电路的电阻最大，此时灯泡两端的电压为0.5V，此时滑动变阻器两端的电压为：UH＝U﹣UL1＝9V﹣0.5V＝8.5V，
此时滑动变阻器接入电路的电阻：RH＝＝＝53.125Ω，所以滑动变阻器的最大阻值大于53Ω，
故选：C。
故答案为：（1）见上图；（2）开关；短路；（3）A；0.7；灯泡电阻受温度影响很大；（4）C。
四．计算题（共2小题，满分20分）
29．解：
（1）物体浸没在水中时，水深h1＝90cm＝0.9m，此时水对容器底的压强：
p1＝ρ水gh1＝1×103kg/m3×10N/kg×0.9m＝9000Pa；
（2）当物体完全离开水面后，水深h2＝80cm＝0.8m，
此时水对容器底的压强：
p2＝ρ水gh2＝1×103kg/m3×10N/kg×0.8m＝8000Pa；
水对容器底压强的变化量△p＝p1﹣p2＝9000Pa﹣8000Pa＝1000Pa；
（3）物体排开水的体积：
V排＝S容（h1﹣h2）＝600cm2×（90cm﹣80cm）＝6000cm3＝6×10﹣3m3，
物体浸没在水中时受到的浮力：
F浮＝ρ水V排g＝1×103kg/m3×6×10﹣3m3×10N/kg＝60N；
（4）物体浸没在水中时，由于不计绳重和绳子与滑轮间的摩擦及水的阻力，
滑轮组的机械效率：
η＝＝＝＝＝80%，
解得动滑轮重力：
G动＝60N；
由图知，n＝3，不计绳重和摩擦，物体完全离开水面后匀速提升时所需拉力：
F＝（G物+G动）＝×（300N+60N）＝120N。
答：（1）物体浸没在水中时，水对容器底的压强为9000Pa；
（2）水对容器底压强的变化量为1000Pa；
（3）物体浸没在水中时受到的浮力为60N；
（4）绳子自由端的拉力为120N。
30．解：（1）由P＝UI可得，小灯泡正常工作时的电流：
IL＝＝＝0.5A；
（2）由欧姆定律可得，灯泡的电阻：
RL＝＝＝12Ω，
当S闭合，S1、S2断开，滑片P滑到中点时，L与R串联，电流表测干路电流，
因小灯泡恰好正常发光，故电路的电流为0.5A，
因串联电路中总电阻等于各分电阻之和，
由欧姆定律得，电源的电压为：
U＝IL（RL+R）＝0.5A×（12Ω+×40Ω）＝16V；
（3）当所有开关都闭合时，定值电阻R0与滑动变阻器R并联，
通过R0的电流：I0＝＝＝1A，
当滑动变阻器接入电路中的电阻最小时，通过其的电流最大，干路电流最大，电路消耗的总功率最大，
滑动变阻器标有“40Ω1A”字样，可知变阻器允许通过的最大电流为1A（由欧姆定律，此时变阻器连入的电阻为：R滑＝＝＝16Ω）；
由并联电路电流的规律，故干路电流最大值为：
I大＝1A+1A＝2A＜3A，
电路消耗总功率的最大值为：
P大＝UI大＝16V×2A＝32W。
答：（1）小灯泡正常发光时的电流为0.5A；
（2）电源电压为16V；
（3）在保证电路安全前提下，电路消耗总功率的最大值为32W。次数
蜡烛到玻璃板的距离/cm
像到玻璃板的距离/cm
1
10
10
2
15
15
3
20
20
数据序号
1
2
3
4
5
电压U/V
0.5
1.0
1.5
2.0
2.5
电流I/A
0.16
0.20
0.22
0.25
