2024年四川省南充市高坪区中考物理二模试卷

这是一份2024年四川省南充市高坪区中考物理二模试卷，共28页。试卷主要包含了选择题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。

1．（3分）中华古诗词、俗语中蕴含着丰富的声学知识，下列有关理解正确的是（ ）
A．“谁家玉笛暗飞声”中的笛声由笛管的振动产生
B．“响鼓还要重锤敲”说明声音的响度与振幅有关
C．“闻其声而知其人”是根据声音的音调来辨别的
D．“柴门闻犬吠，风雪夜归人”说明声音可传递能量
2．（3分）电冰箱是我们日常生活中常见的家用电器，它涉及到许多热现象。以下关于电冰箱的说法中。正确的是（ ）
A．冷冻室出现的“白霜”，是由水蒸气凝固形成的
B．电冰箱内温度比较低，这是液体汽化放热造成的
C．电冰箱散热器摸起来烫手，这主要是电流热效应造成的
D．冷藏室的食品要用塑料袋包装以防“串味”，这说明分子在不停地做无规则运动
3．（3分）2023年春节，神舟十五号乘组在400公里高空的空间站里挂起春联、系上中国结。3名航天员通过视频向祖国和人民送上新春祝福。以下描述正确的是（ ）
A．他们的视频画面是通过超声波传向地球
B．以地球为参照物，三位航天员是静止的
C．航天员在空间站中能用天平测出一个苹果的质量
D．空间站的太阳能电池板将太阳能转化为电能
4．（3分）电动汽车刹车时，将汽车动能转化为电能并存储起来，简称动能回收系统（KERS）。下列实验中与动能回收系统原理相同的是（ ）
A．B．
C．D．
5．（3分）下列都是教材中的实验，其中为了说明“对物体做功，物体内能增加”的是（ ）
A．图甲：手帕摩擦塑料丝后，塑料丝散开
B．图乙：缝衣针与磁铁摩擦后，有了磁性
C．图丙：加热后，水蒸气把木塞冲出试管
D．图丁：迅速下压活塞后，浸过乙醚的棉花燃烧
6．（3分）如图为某书的插图，甲、乙、丙、丁是通过凸透镜所看到的插图的像。若凸透镜正对插图由远处逐渐靠近插图，则看到插图的像的先后顺序可能正确的是（ ）
A．甲→乙→丙→丁B．丙→甲→丁→乙
C．乙→丙→甲→丁D．丙→甲→乙→丁
7．（3分）如图工人先将金属杆一端的空心吸盘按压在半成品玻璃上固定，再在A处用力，使玻璃刀在玻璃上绕转轴转动一周，圆形玻璃制品就成型了。下列分析不正确的是（ ）
A．玻璃刀绕转轴转动时，金属杆是一个费力杠杆
B．玻璃刀绕转轴转动时，受到玻璃施加的摩擦力
C．吸盘被按压后即可固定，是由于吸盘受到大气压作用
D．玻璃刀口做得锋利，是为了减小受力面积，增大对玻璃的压强
8．（3分）如图，闭合开关后，各元件均正常工作，一段时间后，电流表示数变大，电压表示数变大，则可能发生的故障是（ ）
A．R短路B．R断路C．L短路D．L断路
9．（3分）在2022年北京冬奥会短道速滑男子1000米比赛中，中国选手任子威荣获金牌。图甲是他正全力通过弯道、图乙是他获胜后站立在水平赛场中央大声欢呼的情形，下列说法正确的是（ ）
A．运动员通过弯道的过程处于平衡状态
B．运动员通过弯道时有惯性，站立时没有惯性
C．站立时他受到的重力和冰面对他的支持力是一对平衡力
D．站立时他对冰面的压力和冰面对他的支持力是一对平衡力
10．（3分）如图甲，将锡纸条的中间剪掉一些，已知ab、bc、cd长度相等，如图乙，将锡纸条接在电池两极，很快锡纸条开始冒烟、着火。下列关于该实验现象的分析，正确的是（ ）
A．先冒烟的是ab段
B．ab段的电阻小于bc段的电阻
C．bc段产生的热量大于ab段产生的热量
D．通过ab段的电流小于通过bc段的电流
（多选）11．（4分）如图所示，底面积为S且粗细均匀的玻璃管、底厚且平，竖立于水中静止时，其浸入水中的深度为h1；若将玻璃管竖立于液体A中，静止时其浸入液体A中的深度为h2；再向玻璃管中放入一石块，静止时其浸入液体A中的深度为h3。下列说法正确的是（ ）
A．水和液体A的密度关系为ρ水＞ρA
B．玻璃管的重力为G0＝ρ水gSh1
C．液体A的密度为ρA＝
D．石块的重力为G石＝
（多选）12．（4分）如图甲所示的电路，电源电压保持不变，R1为定值电阻。闭合开关S，滑动变阻器滑片P从a端移动到b端的整个过程中，电流表示数I与电压表示数U的关系图象如图乙所示，下列说法中正确的是（ ）
A．R1的最大电功率为0.9W
B．R2越大，其电功率越小
C．两表示数变化之比变小
D．滑片P在ab中间位置时，10s内R2消耗的电能为2.25J
二、填空题：本大题共6小题，每空2分，共24分。
13．（4分）关注生活中有关“吸”的物理现象：两滴小水珠“吸”到一起成为一滴大水珠是因为分子间有 ；与头发摩擦过的塑料尺能“吸”起纸屑是因为带电体能 。
14．（4分）嫦娥五号返回器用类似“打水漂”的方式着陆地球，其着陆过程的部分轨迹简化为如图所示。BC段返回器的机械能 ；CD段返回器的重力势能 （以上两空选填“变大”、“变小”或“不变”）。
15．（4分）能源、信息、材料是现代社会的三大支柱，核电站是利用核能来发电的，核能是 能源（选填“可再生”或“不可再生”），所以我们要节约用电；电能表是用来测量消耗电能的工具，小明家的电能表参数如图所示，现有额定功率为1000W的电水壶，正常工作3min，则这3min内电能表指示灯闪烁 次。
16．（4分）如图所示，水平桌面上有甲、乙两个相同容器，分别装有密度为ρ1、ρ2的两种不同液体，将两个相同的小球分别放在两容器中，小球静止时，两容器液面相平，两个小球受到的浮力分别为F1、F2，甲、乙容器底部受到液体的压强分别p1、p2。则F1 F2，p1 p2。（以上两空选填“＞”，“＝”，“＜”）
17．（4分）如图甲所示，在水平面上测量木块滑动摩擦力时，作用在木块上的水平拉力F大小随时间t变化情况的图象如图乙所示，木块运动速度v随时F间t变化情况的图象如图丙所示。木块在第5s时受到的摩擦力为 N；木块在甲第25s时受到的摩擦力为 N。
18．（4分）某科技创新小组制作了一个直接测量电阻阻值的仪器，称之为欧姆表，连接的电路如图，在A与B之间连接导线，调节滑动变阻器R1，使电流表示数为0.6A（即满量程），把电流表的“0.6A”刻度线标为0Ω；保持滑动变阻器R1不变，当在AB之间接一阻值为10Ω的电阻时，电流表示数为0.3A。此时滑动变阻器R1的接入阻值为 Ω，把“10Ω”数值标在电流表刻度“0.3A”处；据此原理，通过计算可把电流表刻度改为相应的电阻值，则在电流表刻度为“0.02A”处应标的电阻值是 Ω。
三、作图题：本大题共2小题，每题2分，共4分。
19．（2分）秤，这种古老的称量用品历史悠久，如图甲所示，把物品挂在A处，将秤砣拨到合适位置，手提秤纽O1或O2为支点，待秤杆平衡后，根据秤砣绳所对应的刻度就可得出物品的质量。若将如图乙所示中提纽O2挂起，请做出秤砣对秤杆施加的力F及其力臂l。
20．（2分）有一光源S，它发出一条光射向凸透镜，ab为其经凸透镜折射后平行于主光轴射出的光线。请补全光路，标出凸透镜左侧的焦点F。
四、实验探究题：本大题共3小题，每空1分，共14分。
21．（3分）兴趣小组设计了如图所示的实验装置探究声音的传播。为了避免声音通过底部固体传出，利用磁悬浮装置使发声体悬浮于空中，A磁体上端为N极，则B磁体下端为 极。将内部充有空气的气球口系紧，并悬挂于玻璃罩内壁。通过抽气口向外抽气，罩内空气不断减少，气球体积 （选填“增士”“不变”，“减小”），最后几乎听不到声音了，但发声体上方的轻质小球照旧振动，再推理，可说明 不能传声。
22．（5分）小宇想知道酱油的密度，于是她和小华用天平和量筒做了如下实验：
（1）小宇用天平测出空烧杯的质量为31g，在烧杯中倒入适量的酱油，测出烧杯和酱油的总质量如图甲所示，将烧杯中的酱油全部倒入量筒中，酱油的体积如图乙所示，则酱油的体积为 cm3，则酱油的密度为 g/cm3。
（2）小宇用这种方法测出的酱油密度会 （选填“偏大”或“偏小”）。
（3）实验结束后，爱思考的小敏提出另一种测量酱油密度的方案。实验器材有弹簧测力计、细线、金属块（不吸水、不沾水）、两个烧杯、足量的水和酱油。简要步骤如下：
①分别往两个烧杯中倒入适量的水和酱油；
②将金属块挂在弹簧测力计下，静止时弹簧测力计示数记为F1；
③将金属块浸没在水中（未接触杯底和杯壁），静止时弹簧测力计示数记为F2；
④将 中（未接触杯底和杯壁），静止时弹簧测力计示数记为F3；
⑤酱油的密度ρ液＝ （用ρ水及测得的物理量表示）。
23．（6分）小明在测量额定电压为2.5V小灯泡L1的额定功率时，选择了电压恒定的电源、滑动变阻器、电压表和电流表等器材，设计了如图甲所示的电路。
（1）正确连接电路后，闭合开关前应将滑动变阻器的滑片滑至最 （选填“左”或“右”）端，闭合开关后，发现电流表和电压表的指针均不发生偏转，则电路出现的故障可能是滑动变阻器 。
（2）排除故障闭合开关，适当移动滑片，小灯泡正常发光时，电流表的示数如图乙所示，小灯泡的额定功率为 W。
（3）小阳设计了如图丙所示的电路，用一个电压表，测量额定电压为U额的小灯泡L2的额定功率，已知定值电阻的阻值为R0，电源电压未知。请你完成下面的步骤：
①先闭合S和S1，断开S2，调节滑动变阻器的滑片使电压表的示数为 ，灯泡正常发光；
②再断开S1，闭合开关S和S2，滑动变阻器滑片位置 （选填“保持不动”、“向右移动”或“向左移动”），读出电压表的示数为U1；
③小灯泡L2的额定功率表达式为：P额＝ 。
五、计算题：本大题共两小题，24题9分，25题11分，共20分。要求写出必要的文字说明主要的计算步骤和明确的答案。
24．（9分）某品牌电热水器的简化电路如图所示，A为自动温度开关，当水的温度达到设定温度时自动断开电路，低于设定温度时，自动接通电路。S是热水器的功率选择开关，可选择高、低两种加热功率，R1、R2都是发热电阻器且电阻不变。主要的技术指标如表：
（1）当热水器在高档正常工作时，求此时电路中的电流；
（2）高温挡加热时，将一满箱水温度从30℃加热到74℃，用时35min，求该电热水器在高温加热状态时的效率；
（3）当S拨至2时。电热水器单独工作3min，可使表盘上标有“3200revs/（kW•h）”字样的电能表闪烁160次，求此时电热水器两端的实际电压。
25．（11分）小科与同学到某工地参观，看到工人操作电动机通过如图所示滑轮组将正方体石料从水池底竖直匀速吊起。他们通过调查得知：石料的边长为0.2m，密度为2.5×103kg/m3，石料上升时速度恒为0.4m/s，圆柱形水池的底面积为0.2m2，动滑轮重为30N。请根据他们的调查数据求：（不计绳重和摩擦，）
（1）石料露出水面前受到的浮力；
（2）石料露出水面前滑轮组的机械效率；
（3）石料从刚露出水面到完全露出水面所用的时间。
参考答案与试题解析
一、选择题：本大题共12小题，共38分，在每小题给出的四个选项中，其中1～10题只有一项符合题目要求，每小题3分；11～12题有多项符合题目要求，全部选对得4分，选对但不全的得2分，有错的得0分。
1．（3分）中华古诗词、俗语中蕴含着丰富的声学知识，下列有关理解正确的是（ ）
A．“谁家玉笛暗飞声”中的笛声由笛管的振动产生
B．“响鼓还要重锤敲”说明声音的响度与振幅有关
C．“闻其声而知其人”是根据声音的音调来辨别的
D．“柴门闻犬吠，风雪夜归人”说明声音可传递能量
【解答】解：A、笛声由笛管中空气柱的振动产生的，故A错误；
B、“响鼓还要重锤敲”说明声音的响度与振幅有关，故B正确；
C、“闻其声而知其人”是根据声音的音色来辨别的，故C错误；
D、“柴门闻犬吠，风雪夜归人”说明声音可传递信息，故D错误。
故选：B。
2．（3分）电冰箱是我们日常生活中常见的家用电器，它涉及到许多热现象。以下关于电冰箱的说法中。正确的是（ ）
A．冷冻室出现的“白霜”，是由水蒸气凝固形成的
B．电冰箱内温度比较低，这是液体汽化放热造成的
C．电冰箱散热器摸起来烫手，这主要是电流热效应造成的
D．冷藏室的食品要用塑料袋包装以防“串味”，这说明分子在不停地做无规则运动
【解答】解：A、冷冻室出现的“白霜”，是由水蒸气凝华形成的，故A错误；
B、电冰箱内温度比较低，这是制冷剂汽化吸热的造成的，故B错误；
C、电冰箱散热器摸起来烫手，这主要是液化放热造成的，故C错误；
D、冷藏室的食品要用塑料袋包装以防“串味”，这说明分子在不停地做无规则运动，故D正确。
故选：D。
3．（3分）2023年春节，神舟十五号乘组在400公里高空的空间站里挂起春联、系上中国结。3名航天员通过视频向祖国和人民送上新春祝福。以下描述正确的是（ ）
A．他们的视频画面是通过超声波传向地球
B．以地球为参照物，三位航天员是静止的
C．航天员在空间站中能用天平测出一个苹果的质量
D．空间站的太阳能电池板将太阳能转化为电能
【解答】解：A、他们的视频画面是通过电磁波传向地球，故A错误；
B、三位航天员与地球之间有位置的变化，则以地球为参照物，三位航天员是运动的，故B错误；
C、空间站处于失重状态，航天员在空间站中不能用天平测出一个苹果的质量，故C错误；
D、空间站的太阳能电池板将太阳能转化为电能，故D正确。
故选：D。
4．（3分）电动汽车刹车时，将汽车动能转化为电能并存储起来，简称动能回收系统（KERS）。下列实验中与动能回收系统原理相同的是（ ）
A．B．
C．D．
【解答】解：电动汽车刹车时，将汽车动能转化为电能并存储起来，是利用电磁感应现象来工作的。
A、该装置说明通电导体的周围存在磁场，故A不符合题意；
B、该装置说明通电导体在磁场中会受到力的作用，电动机是利用该原理制成的，故B不符合题意；
C、该装置说明闭合电路的部分导体在磁场中做切割磁感线运动时，导体会产生感应电流，故C符合题意；
D、该装置是电动机的原理图，故D不符合题意。
故选：C。
5．（3分）下列都是教材中的实验，其中为了说明“对物体做功，物体内能增加”的是（ ）
A．图甲：手帕摩擦塑料丝后，塑料丝散开
B．图乙：缝衣针与磁铁摩擦后，有了磁性
C．图丙：加热后，水蒸气把木塞冲出试管
D．图丁：迅速下压活塞后，浸过乙醚的棉花燃烧
【解答】解：A、图甲：手帕摩擦塑料丝后，塑料丝散开，说明了为同种电荷互相排斥。故A错误；
B、图乙：缝衣针与磁铁摩擦后有了磁性，说明缝衣针被磁化。故B错误；
C、图丙：加热后，水蒸气把木塞冲出试管，说明物体对外做功，物体内能减小，温度降低，故C错误；
D、图丁：把活塞迅速地压下去，浸过乙醚的棉花会燃烧，这是因为压缩筒内空气做功，空气的内能增加，温度升高，达到了乙醚的着火点，棉花才燃烧起来，故D正确。
故选：D。
6．（3分）如图为某书的插图，甲、乙、丙、丁是通过凸透镜所看到的插图的像。若凸透镜正对插图由远处逐渐靠近插图，则看到插图的像的先后顺序可能正确的是（ ）
A．甲→乙→丙→丁B．丙→甲→丁→乙
C．乙→丙→甲→丁D．丙→甲→乙→丁
【解答】解：
（1）插图到凸透镜的距离在二倍焦距以外时，凸透镜成倒立、缩小的实像，即丙图。
（2）插图到凸透镜的距离在二倍焦距处，凸透镜成倒立、等大的实像，即甲图。
（3）插图到凸透镜的距离在一倍焦距和二倍焦距之间时，凸透镜成倒立、放大的实像，即丁图。
（4）插图到凸透镜的距离（物距）在一倍焦距以内时，凸透镜成正立、放大的虚像，即乙图。
综上可知，若凸透镜从远处逐渐贴近插图，则看到刻度尺的像的先后顺序为丙→甲→丁→乙。
故选：B。
7．（3分）如图工人先将金属杆一端的空心吸盘按压在半成品玻璃上固定，再在A处用力，使玻璃刀在玻璃上绕转轴转动一周，圆形玻璃制品就成型了。下列分析不正确的是（ ）
A．玻璃刀绕转轴转动时，金属杆是一个费力杠杆
B．玻璃刀绕转轴转动时，受到玻璃施加的摩擦力
C．吸盘被按压后即可固定，是由于吸盘受到大气压作用
D．玻璃刀口做得锋利，是为了减小受力面积，增大对玻璃的压强
【解答】解：A、玻璃刀绕转轴转动时，作用在A处的动力F1和玻璃刀对金属杆的阻力F2不一定在同一直线上，所以动力臂与阻力臂不一定相等，则金属杆不一定始终是一个等臂杠杆，故A符合题意；
B、玻璃刀绕转轴转动时，刀与玻璃之间有相对运动，故玻璃刀受到玻璃施加的摩擦力，故B不符合题意；
C、吸盘被按压后即可固定在玻璃上，由于大气压的作用，故C不符合题意；
D、玻璃刀口做得锋利，是在压力一定时，通过减小受力面积来增大对玻璃的压强，故D不符合题意；
故选：A。

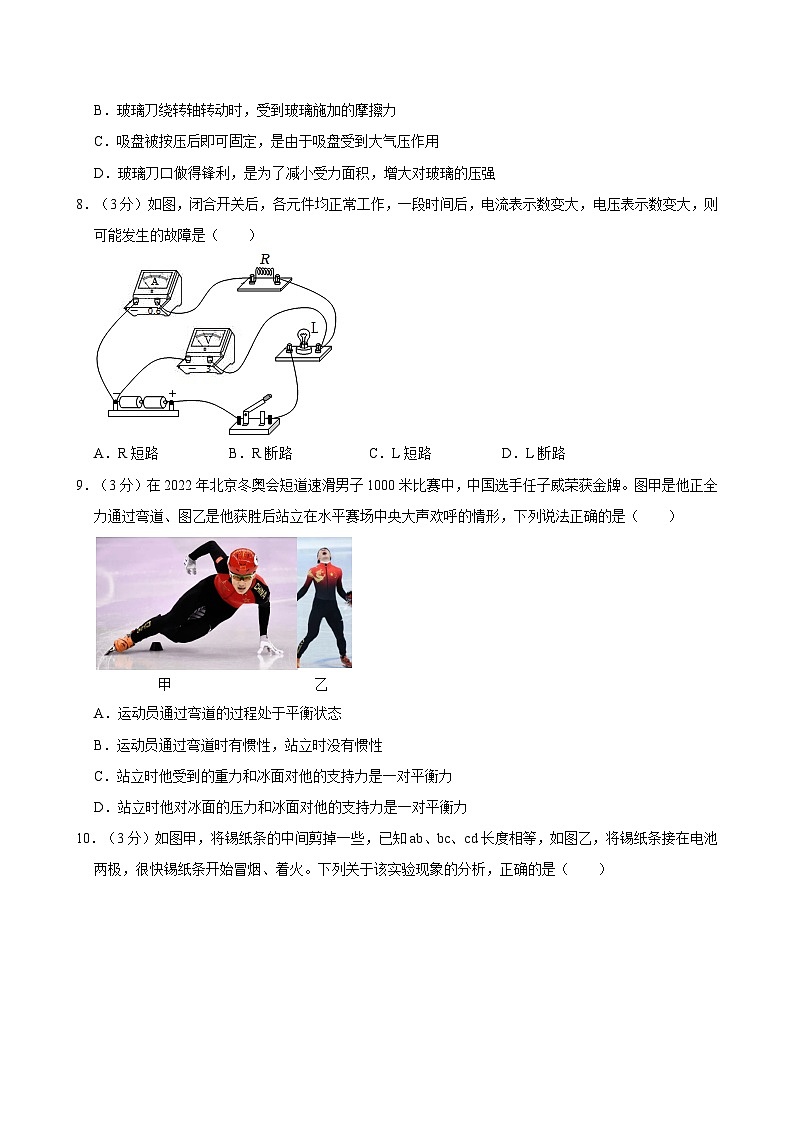

8．（3分）如图，闭合开关后，各元件均正常工作，一段时间后，电流表示数变大，电压表示数变大，则可能发生的故障是（ ）
A．R短路B．R断路C．L短路D．L断路
【解答】解：根据实物图可知，灯泡L与电阻R串联在电路中，电压表测量R两端的电压，电流表测量电路中的电流；
一段时间后，电流表示数变大，这说明电路出现了短路现象；电压表示数变大，则电压表测量的是电源电压，所以故障是L短路。
故选：C。
9．（3分）在2022年北京冬奥会短道速滑男子1000米比赛中，中国选手任子威荣获金牌。图甲是他正全力通过弯道、图乙是他获胜后站立在水平赛场中央大声欢呼的情形，下列说法正确的是（ ）
A．运动员通过弯道的过程处于平衡状态
B．运动员通过弯道时有惯性，站立时没有惯性
C．站立时他受到的重力和冰面对他的支持力是一对平衡力
D．站立时他对冰面的压力和冰面对他的支持力是一对平衡力
【解答】解：A．运动员过弯道时，其运动状态在发生变化，处于非平衡状态，故A错误；
B：物体保持原来状态不变的性质是惯性，惯性是物体本身具有的性质，物体的惯性一直存在，与物体的运动状态无关，故B错误；
C：运动员站立时，处于平衡状态，受到的重力和冰面对他的支持力大小相等、方向相反，且作用在运动员上，两个力是一对平衡力，故C正确；
D：站立时他对冰面的压力作用在冰面上，冰面对运动员的支持力作用在运动员上，两个力作用在不同的物体上，两个力不是一对平衡力，故D错误。
故选：C。
10．（3分）如图甲，将锡纸条的中间剪掉一些，已知ab、bc、cd长度相等，如图乙，将锡纸条接在电池两极，很快锡纸条开始冒烟、着火。下列关于该实验现象的分析，正确的是（ ）
A．先冒烟的是ab段
B．ab段的电阻小于bc段的电阻
C．bc段产生的热量大于ab段产生的热量
D．通过ab段的电流小于通过bc段的电流
【解答】解：B、由图甲可知，锡纸条上ab、bc、cd段的材料和长度相等，ab段横截面积最小，cd段横截面积最大，在材料和长度相同时，横截面积越小电阻越大，所以ab段的电阻最大，bc段的电阻较大，cd段的电阻最小，所以ab段的电阻大于bc段的电阻，故B错误；
ACD、ab、bc、cd段串联在电路中，根据串联电路的电流特点可知，通过ab、bc、cd三段的电流相等，
根据Q＝I2Rt可知，相等时间内，ab段的电阻最大，产生热量最多，其次是bc段，cd段产生的热量最少，所以先冒烟的是ab段，故A正确、CD错误。
故选：A。
（多选）11．（4分）如图所示，底面积为S且粗细均匀的玻璃管、底厚且平，竖立于水中静止时，其浸入水中的深度为h1；若将玻璃管竖立于液体A中，静止时其浸入液体A中的深度为h2；再向玻璃管中放入一石块，静止时其浸入液体A中的深度为h3。下列说法正确的是（ ）
A．水和液体A的密度关系为ρ水＞ρA
B．玻璃管的重力为G0＝ρ水gSh1
C．液体A的密度为ρA＝
D．石块的重力为G石＝
【解答】解：
A、由图可知，玻璃管在水中和液体A中都是漂浮，漂浮时浮力等于其重力，即F浮水＝F浮液体A＝G0，
由图可知，V排水大于V排液体A，由F浮＝ρgV排可知ρ水＜ρA，故A错误；
B、玻璃管在水中漂浮，漂浮时浮力等于其重力，即G0＝F浮水＝ρ水gSh1，故B正确；
C、玻璃管在液体A中漂浮，漂浮时浮力等于其重力，G0＝F浮液体A＝ρAgSh2，
由B可知，G0＝F浮水＝ρ水gSh1，则F浮液体A＝G0＝F浮水，即ρ水gSh1＝ρAgSh2，
解得ρA＝﹣﹣﹣﹣﹣﹣①，故C正确；
D、由图可知，再向玻璃管中放入一石块，静止时玻璃管还是漂浮，漂浮时浮力等于其重力，
则G0+G石＝F液体A′＝ρAgSh3，
则G石＝ρAgSh3﹣G0＝ρAgSh3﹣ρAgSh2＝ρAgS（h3﹣h2）﹣﹣﹣﹣﹣②，
将①代入②可得：G石＝ρAgS（h3﹣h2）＝×gS（h3﹣h2）＝，故D正确。
故选：BCD。
（多选）12．（4分）如图甲所示的电路，电源电压保持不变，R1为定值电阻。闭合开关S，滑动变阻器滑片P从a端移动到b端的整个过程中，电流表示数I与电压表示数U的关系图象如图乙所示，下列说法中正确的是（ ）
A．R1的最大电功率为0.9W
B．R2越大，其电功率越小
C．两表示数变化之比变小
D．滑片P在ab中间位置时，10s内R2消耗的电能为2.25J
【解答】解：由电路图可知，闭合开关S，定值电阻R1与滑动变阻器R2串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；
A、由P＝UI＝I2R可知，当电路中的电流最大时，R1的电功率最大，由图乙可知，电路中的最大电流为0.3A，
则R1的最大电功率：P1最大＝R1＝（0.3A）2×10Ω＝0.9W，故A正确；
C、由图乙可知，当变阻器的滑片在a端时，电压表的示数U2a＝2V，电流表示数Ia＝0.1A，
由欧姆定律可知，滑动变阻器的最大阻值：R2＝＝＝20Ω，
由串联电路的特点和欧姆定律可知，电源电压：U＝U1a+U2a＝IaR1+U2a＝0.1A×R1+2V……①
当变阻器的滑片在b端时，电压表的示数U2b＝0V，电流表示数Ib＝0.3A，
由串联电路的特点和欧姆定律可知，电源电压：U＝U1b+U2b＝IbR1+U2b＝0.3A×R1……②
由①②解得：R1＝10Ω，U＝3V，
滑动变阻器消耗的电功率：
P＝I2R2＝（）2R2＝＝＝，
所以，当R2＝R1＝10Ω时，滑动变阻器消耗的电功率最大，故在滑片P由b向a的过程中，R2的电压变大，滑动变阻器R2的电功率值是先变大、再变小的，故A错误；
C、当滑片P从a端移动到b端的过程中，变阻器R2接入电路中的电阻变小，电路的总电阻变小，由I＝可知，电路中的电流变大，
设滑片P从a端移动到b端的电流分别为Ia、Ib，
因串联电路中总电压等于各分电压之和，所以，电压表示数的变化量：
ΔU＝（U﹣IaR1）﹣（U﹣IbR1）＝（Ib﹣Ia）R1＝ΔIR1，即＝R1，
R1为定值电阻，其阻值不变，因此两电表的示数变化量之比不变，故C错误；
D、滑片P在ab中间位置时，滑动变阻器接入电路的电阻：R2中＝R2＝×20Ω＝10Ω，
由串联电路的电阻特点可知，此时电路中的总电阻：R＝R1+R2中＝10Ω+10Ω＝20Ω，
由欧姆定律可知，电路中的电流：I＝＝＝0.15A，
则滑片P在ab中间位置时，100s内R2消耗的电能：W2＝I2R2中t＝（0.15A）2×10Ω×10s＝2.25J，故D正确。
故选：AD。
二、填空题：本大题共6小题，每空2分，共24分。
13．（4分）关注生活中有关“吸”的物理现象：两滴小水珠“吸”到一起成为一滴大水珠是因为分子间有 引力 ；与头发摩擦过的塑料尺能“吸”起纸屑是因为带电体能 吸引轻小物体 。
【解答】解：水珠分子间存在相互作用的引力，使两滴水珠“吸”到一起成为一滴大水珠；
塑料尺与头发摩擦带电，带电体能吸引轻小物体，故与头发摩擦过的塑料尺能“吸”起纸屑。
故答案为：引力；吸引轻小物体。
14．（4分）嫦娥五号返回器用类似“打水漂”的方式着陆地球，其着陆过程的部分轨迹简化为如图所示。BC段返回器的机械能 不变 ；CD段返回器的重力势能 变小 （以上两空选填“变大”、“变小”或“不变”）。
【解答】解：BC段在大气层外，返回器没有受到空气的阻力，机械能是守恒的，保持不变；CD段，质量不变，离地面的高度变小，重力势能减小。
故答案为：不变；变小。
15．（4分）能源、信息、材料是现代社会的三大支柱，核电站是利用核能来发电的，核能是 不可再生 能源（选填“可再生”或“不可再生”），所以我们要节约用电；电能表是用来测量消耗电能的工具，小明家的电能表参数如图所示，现有额定功率为1000W的电水壶，正常工作3min，则这3min内电能表指示灯闪烁 150 次。
【解答】解：（1）核电站是利用核裂变释放的核能来发电的，核能消耗后短期内无法得到补充，属于不可再生能源；
（2）电水壶消耗的电能W＝Pt＝1000W×3×60s＝1.8×105J＝0.05kW•h，
电能表上的参数3000imp/（kW•h）：表示接在这个电能表上的用电器每消耗1kW•h的电能，电能表上的指示灯3000次，
电水壶工作时指示灯闪烁的次数n＝0.05kW•h×3000imp/（kW•h）＝150imp。
故答案为：不可再生；150。
16．（4分）如图所示，水平桌面上有甲、乙两个相同容器，分别装有密度为ρ1、ρ2的两种不同液体，将两个相同的小球分别放在两容器中，小球静止时，两容器液面相平，两个小球受到的浮力分别为F1、F2，甲、乙容器底部受到液体的压强分别p1、p2。则F1 ＝ F2，p1 ＞ p2。（以上两空选填“＞”，“＝”，“＜”）
【解答】解：由图可知，甲容器中小球漂浮在液面上，乙容器中小球悬浮在液体中，因为物体漂浮或悬浮时，受到的浮力和自身的重力相等，所以两个相同的小球在两杯中受到的浮力都等于小球的重力，则：F1＝F2；
由图可知，小球在甲、乙两杯中分别处于漂浮和悬浮状态，根据浮沉条件可知，ρ1＞ρ球，ρ2＝ρ球，所以ρ1＞ρ2；
已知两容器中液面相平，且ρ1＞ρ2，根据p＝ρ液gh可知，甲容器底部受到液体的压强大于乙容器底部受到液体的压强，即p1＞p2。
故答案为：＝；＞。
17．（4分）如图甲所示，在水平面上测量木块滑动摩擦力时，作用在木块上的水平拉力F大小随时间t变化情况的图象如图乙所示，木块运动速度v随时F间t变化情况的图象如图丙所示。木块在第5s时受到的摩擦力为 4 N；木块在甲第25s时受到的摩擦力为 8 N。
【解答】解：0﹣10s的速度始终为0，说明是静止状态，受力平衡，摩擦力等于拉力，根据乙图0﹣30s拉力均匀增大，每5s拉力增大4N，则第5s拉力是4N，木块在第5s时受到的摩擦力为4N；
由F﹣t图象可知，30s～40s内的拉力F＝4N，由v﹣t图象可知，木块做匀速直线运动，处于平衡状态，则此时木块受到的摩擦力为8N；由v﹣t图象可知，25s时木块做变速直线运动，因滑动摩擦力只与压力的大小和接触面的粗糙程度有关，与运动的速度无关，所以，木块受到的滑动摩擦力不变，则第25s时受到的摩擦力为8N。
故答案为：4；8。
18．（4分）某科技创新小组制作了一个直接测量电阻阻值的仪器，称之为欧姆表，连接的电路如图，在A与B之间连接导线，调节滑动变阻器R1，使电流表示数为0.6A（即满量程），把电流表的“0.6A”刻度线标为0Ω；保持滑动变阻器R1不变，当在AB之间接一阻值为10Ω的电阻时，电流表示数为0.3A。此时滑动变阻器R1的接入阻值为 10 Ω，把“10Ω”数值标在电流表刻度“0.3A”处；据此原理，通过计算可把电流表刻度改为相应的电阻值，则在电流表刻度为“0.02A”处应标的电阻值是 290 Ω。
【解答】解：设电源电压是U，
在A与B之间连接导线，由欧姆定律I＝可得，I1＝，则有：0.6A＝………………①，
在AB之间接一阻值为10Ω的电阻时，电路为R1与R串联的电路，
由串联电路的电阻规律和欧姆定律可得：
I2＝，即：0.3A＝………………②，
由①②解得：U＝6V，R1＝10Ω；
当电流I3＝0.02A时，
I3＝，即：0.02A＝，
解得：R′＝290Ω。
故答案为：10；290。
三、作图题：本大题共2小题，每题2分，共4分。
19．（2分）秤，这种古老的称量用品历史悠久，如图甲所示，把物品挂在A处，将秤砣拨到合适位置，手提秤纽O1或O2为支点，待秤杆平衡后，根据秤砣绳所对应的刻度就可得出物品的质量。若将如图乙所示中提纽O2挂起，请做出秤砣对秤杆施加的力F及其力臂l。
【解答】解：由题意可知，秤砣对秤杆施加的力F的作用点在秤砣与秤杆接触的位置，方向竖直向下；过支点作力F的垂线即为其力臂l，作图如下：
20．（2分）有一光源S，它发出一条光射向凸透镜，ab为其经凸透镜折射后平行于主光轴射出的光线。请补全光路，标出凸透镜左侧的焦点F。
【解答】解：根据通过焦点的光线经凸透镜折射后将平行于主光轴可知，射向凸透镜的光线与主光轴的交点为凸透镜左侧的焦点F，如图所示：
四、实验探究题：本大题共3小题，每空1分，共14分。
21．（3分）兴趣小组设计了如图所示的实验装置探究声音的传播。为了避免声音通过底部固体传出，利用磁悬浮装置使发声体悬浮于空中，A磁体上端为N极，则B磁体下端为 N 极。将内部充有空气的气球口系紧，并悬挂于玻璃罩内壁。通过抽气口向外抽气，罩内空气不断减少，气球体积 减小 （选填“增士”“不变”，“减小”），最后几乎听不到声音了，但发声体上方的轻质小球照旧振动，再推理，可说明 真空 不能传声。
【解答】解：发声体悬浮于空中，A磁体上端为N极，根据同名磁极相互排斥可知，B的下端也是N极；通过抽气口向外抽气，罩内空气不断减少，气球内的压强小于外界气压，故气球体积变小；最后几乎听不到声音了，因为气球里面几乎是真空了，故能推断出真空不能传声。
故答案为：N；减小；真空。
22．（5分）小宇想知道酱油的密度，于是她和小华用天平和量筒做了如下实验：
（1）小宇用天平测出空烧杯的质量为31g，在烧杯中倒入适量的酱油，测出烧杯和酱油的总质量如图甲所示，将烧杯中的酱油全部倒入量筒中，酱油的体积如图乙所示，则酱油的体积为 30 cm3，则酱油的密度为 1.18 g/cm3。
（2）小宇用这种方法测出的酱油密度会 偏大 （选填“偏大”或“偏小”）。
（3）实验结束后，爱思考的小敏提出另一种测量酱油密度的方案。实验器材有弹簧测力计、细线、金属块（不吸水、不沾水）、两个烧杯、足量的水和酱油。简要步骤如下：
①分别往两个烧杯中倒入适量的水和酱油；
②将金属块挂在弹簧测力计下，静止时弹簧测力计示数记为F1；
③将金属块浸没在水中（未接触杯底和杯壁），静止时弹簧测力计示数记为F2；
④将 将金属块浸没在酱油中 中（未接触杯底和杯壁），静止时弹簧测力计示数记为F3；
⑤酱油的密度ρ液＝ ρ水 （用ρ水及测得的物理量表示）。
【解答】解：（1）由图甲天平读出烧杯和酱油的总质量为66.4g，所以酱油的质量为66.4g﹣31g＝35.4g；
由图乙量筒读出倒入的酱油体积为30mL＝30cm3；
ρ＝＝＝1.18g/cm3；
（2）不可能把烧杯内的酱油全部倒入量筒内，导致测量的酱油的体积偏小，由公式ρ＝知：密度测量结果偏大；
（3）先测量了金属块浸没在水中时的拉力，还需要测量金属块浸没在酱油中时的拉力，故步骤是：将金属块浸没在酱油中，（未接触杯底和杯壁），静止时弹簧测力计示数记为F3；
当金属块浸没在水和液体中时，V排液＝V排水＝V金，由公式F浮＝G﹣F示和F浮＝ρ液gV排可得：
水中时的浮力为：F1﹣F2＝ρ水gV；﹣﹣﹣﹣﹣﹣﹣①
酱油中的浮力为：F1﹣F3＝ρ酱油gV；﹣﹣﹣﹣﹣﹣﹣②
联立①②解得：ρ液＝ρ水。
故答案为：（1）30；1.18×103；（2）偏大；（3）④将金属块浸没在酱油中；ρ水。
23．（6分）小明在测量额定电压为2.5V小灯泡L1的额定功率时，选择了电压恒定的电源、滑动变阻器、电压表和电流表等器材，设计了如图甲所示的电路。
（1）正确连接电路后，闭合开关前应将滑动变阻器的滑片滑至最 左 （选填“左”或“右”）端，闭合开关后，发现电流表和电压表的指针均不发生偏转，则电路出现的故障可能是滑动变阻器 断路 。
（2）排除故障闭合开关，适当移动滑片，小灯泡正常发光时，电流表的示数如图乙所示，小灯泡的额定功率为 1 W。
（3）小阳设计了如图丙所示的电路，用一个电压表，测量额定电压为U额的小灯泡L2的额定功率，已知定值电阻的阻值为R0，电源电压未知。请你完成下面的步骤：
①先闭合S和S1，断开S2，调节滑动变阻器的滑片使电压表的示数为 U额 ，灯泡正常发光；
②再断开S1，闭合开关S和S2，滑动变阻器滑片位置 保持不动 （选填“保持不动”、“向右移动”或“向左移动”），读出电压表的示数为U1；
③小灯泡L2的额定功率表达式为：P额＝ U额 。
【解答】解：（1）为了保护电路，闭合开关前应将滑动变阻器的滑片滑至阻值最大处，即最左端；
闭合开关后，发现电流表的指针不发生偏转，说明电路可能有断路，电压表无示数，表明电压表两接线柱与电源两极存在断路，则电路出现的故障可能是滑动变阻器断路；
（2）小灯泡正常发光时，电流表的示数如图乙所示，电流表选用小量程，分度值0.02A，其示数为0.4A，小灯泡的额定功率为：
P＝UI＝2.5V×0.4A＝1W；
（3）①先闭合S和S1，断开S2，调节滑动变阻器的滑片使电压表的示数为U额，灯泡正常发光；
②只闭合开关S和S2，滑动变阻器滑片位置保持不动，读出电压表的示数为U1；
③定值电阻两端的电压为U0＝U1﹣U额，电流为：I0＝，
小灯泡L2的额定功率表达式为：P额＝U额I0＝U额。
故答案为：（1）左；断路；（2）1；（3）①U额；②保持不动；③U额。
五、计算题：本大题共两小题，24题9分，25题11分，共20分。要求写出必要的文字说明主要的计算步骤和明确的答案。
24．（9分）某品牌电热水器的简化电路如图所示，A为自动温度开关，当水的温度达到设定温度时自动断开电路，低于设定温度时，自动接通电路。S是热水器的功率选择开关，可选择高、低两种加热功率，R1、R2都是发热电阻器且电阻不变。主要的技术指标如表：
（1）当热水器在高档正常工作时，求此时电路中的电流；
（2）高温挡加热时，将一满箱水温度从30℃加热到74℃，用时35min，求该电热水器在高温加热状态时的效率；
（3）当S拨至2时。电热水器单独工作3min，可使表盘上标有“3200revs/（kW•h）”字样的电能表闪烁160次，求此时电热水器两端的实际电压。
【解答】解：（1）当热水器在高挡正常工作时，热水器消耗的电功率最大，即此时热水器处于输入功率一挡，由表中数据可知P1＝2200W，
由P＝UI可得，热水器在高温挡正常工作的电流为：；
（2）由表格数据可知，一满箱水的体积为V＝20L＝20×10﹣3m3，
一满箱水的质量为：m＝ρV＝1.0×103kg/m3×20×10﹣3m3＝20kg，
水吸收的热量为：Q吸＝c水mΔt＝4.2×103J/（kg•℃）×20kg×（74℃﹣30℃）＝3.696×106J，
由P＝求得，该热水器在高温加热状态时消耗的电能为：W＝P1t＝2200W×35×60s＝4.62×106J，
该热水器在高温加热时的效率为：η＝×100%＝×100%＝80%；
（3）当S拨至2时，电路中R1与R2串联，电路中总电阻最大，根据P＝可知，此时总功率最小，则热水器处于输入功率二挡，由表中数据可知U额＝220V，P2＝1210W，
由P＝可知电路中的总电阻：R＝＝40Ω，
表盘上标有“3200revs/（kW•h）”字样的电能表闪烁160次，
则电热水器消耗的电能为：W实＝kW•h＝0.05kW•h，
电热水器单独工作的时间：t实＝3min＝0.05h，
则电热水器的实际功率：＝1kW＝1000W，
由P＝可得实际电压：U实＝＝＝200V。
答：（1）当热水器在高挡正常工作时，此时电路中的电流为10A；
（2）该热水器在高温加热状态时的效率为80%；
（3）此时电热水器两端的实际电压为200V。
25．（11分）小科与同学到某工地参观，看到工人操作电动机通过如图所示滑轮组将正方体石料从水池底竖直匀速吊起。他们通过调查得知：石料的边长为0.2m，密度为2.5×103kg/m3，石料上升时速度恒为0.4m/s，圆柱形水池的底面积为0.2m2，动滑轮重为30N。请根据他们的调查数据求：（不计绳重和摩擦，）
（1）石料露出水面前受到的浮力；
（2）石料露出水面前滑轮组的机械效率；
（3）石料从刚露出水面到完全露出水面所用的时间。
【解答】解：（1）石料的边长为0.2m，石料的体积：V石＝（0.2m）3＝8×10﹣3m3，
石料露出水面前，即浸没时，V排＝V石＝8×10﹣3m3，
石料露出水面前受到的浮力：
F浮＝ρ水gV排＝1.0×103kg/m3×10N/kg×8×10﹣3m3＝80N；
（2）石料的质量：m石＝ρ石V石＝2.5×103kg/m3×8×10﹣3m3＝20kg，
石料的重力：G石＝m石g＝20kg×10N/kg＝200N；
石料露出水面前石料对滑轮组拉力：
F拉＝G石﹣F浮＝200N﹣80N＝120N，
滑轮组的机械效率：
η＝＝＝＝＝＝80%；
（3）石料完全露出水面的过程，由于V排的减小，池中水面会下降，
由ΔV＝V石＝S池Δh可得，水面下降高度：
Δh＝＝0.04m，
石料上升的实际高度：
h′＝L﹣Δh＝0.2m﹣0.04m＝0.16m，
所以石料被拉出水面的时间：
t＝＝0.4s。
答：（1）石料露出水面前受到的浮力为80N；
（2）石料露出水面前滑轮组的机械效率为80%；
（3）石料从刚露出水面到完全露出水面所用的时间为0.4s。额定电压（V）
220
发热电阻类型
电热管
输入功率一挡（W）
2200
输入功率二挡（W）
1210
温度范围（℃）
20﹣78
容积（L）
20
额定电压（V）
220
发热电阻类型
电热管
输入功率一挡（W）
2200
输入功率二挡（W）
1210
温度范围（℃）
20﹣78
容积（L）
20
