1．构造：如图1所示，变压器是由闭合铁芯和绕在铁芯上的两个线圈组成的。
图1
(1)原线圈：与交流电源连接的线圈，也叫初级线圈。
(2)副线圈：与负载连接的线圈，也叫次级线圈。
2．原理：电流磁效应、电磁感应。
3．基本关系式
(1)功率关系：P入＝P出。
(2)电压关系：eq \f(U1,n1)＝eq \f(U2,n2)。
有多个副线圈时eq \f(U1,n1)＝eq \f(U2,n2)＝eq \f(U3,n3)＝…。
(3)电流关系：只有一个副线圈时eq \f(I1,I2)＝eq \f(n2,n1)。
由P入＝P出及P＝UI推出有多个副线圈时，U1I1＝U2I2＋U3I3＋…＋UnIn。
4．几种常用的变压器
(1)自耦变压器——调压变压器
(2)互感器eq \b\lc\{\rc\ (\a\vs4\al\c1(电压互感器：用来把高电压变成低电压。,电流互感器：用来把大电流变成小电流。))
二、远距离输电
1．输电过程(如图2所示)
图2
2．输电导线上的能量损失：主要是由输电线的电阻发热产生的，表达式为Q＝I2Rt。
3．电压损失
(1)ΔU＝U－U′；(2)ΔU＝IR
4．功率损失
(1)ΔP＝P－P′；(2)ΔP＝I2R＝eq \b\lc\(\rc\)(\a\vs4\al\c1(\f(P,U)))2R
5．输送电流
(1)I＝eq \f(P,U)；(2)I＝eq \f(U－U′,R)。

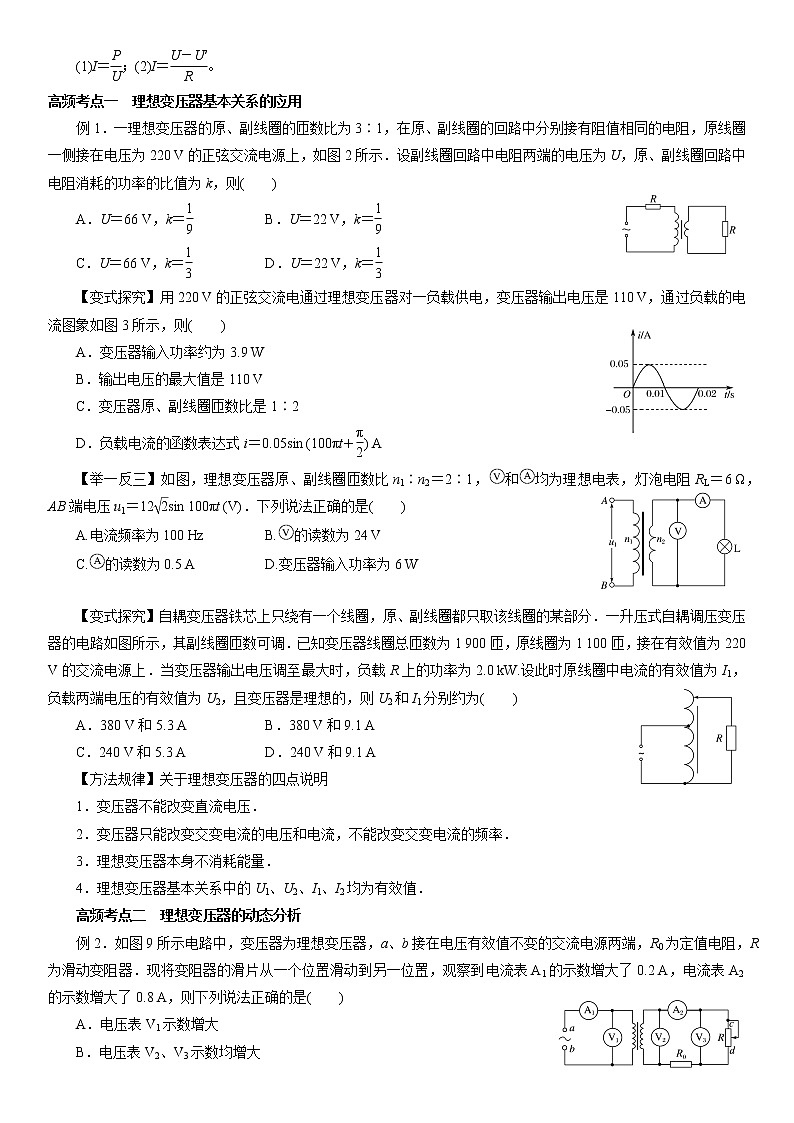

高频考点一 理想变压器基本关系的应用
例1．一理想变压器的原、副线圈的匝数比为3∶1，在原、副线圈的回路中分别接有阻值相同的电阻，原线圈一侧接在电压为220 V的正弦交流电源上，如图2所示．设副线圈回路中电阻两端的电压为U，原、副线圈回路中电阻消耗的功率的比值为k，则( )
A．U＝66 V，k＝eq \f(1,9) B．U＝22 V，k＝eq \f(1,9)
C．U＝66 V，k＝eq \f(1,3) D．U＝22 V，k＝eq \f(1,3)
【变式探究】用220 V的正弦交流电通过理想变压器对一负载供电，变压器输出电压是110 V，通过负载的电流图象如图3所示，则( )
A．变压器输入功率约为3.9 W
B．输出电压的最大值是110 V
C．变压器原、副线圈匝数比是1∶2
D．负载电流的函数表达式i＝0.05sin (100πt＋eq \f(π,2)) A
【举一反三】如图，理想变压器原、副线圈匝数比n1∶n2＝2∶1，和均为理想电表，灯泡电阻RL＝6 Ω，AB端电压u1＝12eq \r(2)sin 100πt (V)．下列说法正确的是( )
A.电流频率为100 HzB.的读数为24 V
C.的读数为0.5 AD.变压器输入功率为6 W
【变式探究】自耦变压器铁芯上只绕有一个线圈，原、副线圈都只取该线圈的某部分．一升压式自耦调压变压器的电路如图所示，其副线圈匝数可调．已知变压器线圈总匝数为1 900匝，原线圈为1 100匝，接在有效值为220 V的交流电源上．当变压器输出电压调至最大时，负载R上的功率为2.0 kW.设此时原线圈中电流的有效值为I1，负载两端电压的有效值为U2，且变压器是理想的，则U2和I1分别约为( )
A．380 V和5.3 AB．380 V和9.1 A
C．240 V和5.3 AD．240 V和9.1 A
【方法规律】关于理想变压器的四点说明
1．变压器不能改变直流电压．
2．变压器只能改变交变电流的电压和电流，不能改变交变电流的频率．
3．理想变压器本身不消耗能量．
4．理想变压器基本关系中的U1、U2、I1、I2均为有效值．
高频考点二 理想变压器的动态分析
例2．如图9所示电路中，变压器为理想变压器，a、b接在电压有效值不变的交流电源两端，R0为定值电阻，R为滑动变阻器．现将变阻器的滑片从一个位置滑动到另一位置，观察到电流表A1的示数增大了0.2 A，电流表A2的示数增大了0.8 A，则下列说法正确的是( )
A．电压表V1示数增大
B．电压表V2、V3示数均增大
C．该变压器起升压作用
D．变阻器滑片是沿c→d的方向滑动
【变式探究】 (多选)如图10所示，理想变压器的原线圈连接一只理想交流电流表，副线圈匝数可以通过滑动触头Q来调节，在副线圈两端连接了定值电阻R0和滑动变阻器R，P为滑动变阻器的滑动触头．在原线圈上加一电压为U的正弦交流电，则( )
A．保持Q的位置不动，将P向上滑动时，电流表读数变大
B．保持Q的位置不动，将P向上滑动时，电流表读数变小
C．保持P的位置不动，将Q向上滑动时，电流表读数变大
D．保持P的位置不动，将Q向上滑动时，电流表读数变小
【举一反三】 (多选)如图，一理想变压器原、副线圈的匝数分别为n1、n2.原线圈通过一理想电流表接正弦交流电源，一个二极管和阻值为R的负载电阻串联后接到副线圈的两端．假设该二极管的正向电阻为零，反向电阻为无穷大，用交流电压表测得a、b端和c、d端的电压分别为Uab和Ucd，则( )
A．Uab∶Ucd＝n1∶n2
B．增大负载电阻的阻值R，电流表的读数变小
C．负载电阻的阻值越小，cd间的电压Ucd越大
D．将二极管短路，电流表的读数加倍
【变式探究】图甲为理想变压器，其原、副线圈的匝数比为4∶1，原线圈接图乙所示的正弦交流电．图甲中Rt为阻值随温度升高而减小的热敏电阻，R1为定值电阻，电压表和电流表均为理想电表．则下列说法正确的是( )
图12
A．图乙所示电压的瞬时值表达式为u＝51sin 50πt V
B．变压器原、副线圈中的电流之比为1∶4
C．变压器输入、输出功率之比为1∶4
D．Rt处温度升高时，电压表和电流表的示数均变大
高频考点三 远距离输电问题
例3．(多选)在远距离输电中，当输电线的电阻和输送的电功率不变时，那么( )
A．输电线路上损失的电压与输送电流成正比
B．输送电压越高，输电线路上损失的电压越大
C．输电线路上损失的功率跟输送电压的平方成反比
D．输电线路上损失的功率跟输电线上的电流成正比
【变式探究】如图所示，甲是远距离输电线路的示意图，乙是发电机输出电压随时间变化的图象，则( )
A．用户用电器上交流电的频率是100 Hz
B．发电机输出交流电的电压有效值是500 V
C．输电线上的电流只由降压变压器原副线圈的匝数比决定
D．当用户用电器的总电阻增大时，输电线上损失的功率减小
【举一反三】(多选)一台发电机最大输出功率为4 000 kW，电压为4 000 V，经变压器T1升压后向远方输电．输电线路总电阻为R＝1 kΩ.到目的地经变压器T2降压，负载为多个正常发光的灯泡(220 V、60 W)．若在输电线路上消耗的功率为发电机输出功率的10%，变压器T1和T2的损耗可忽略，发电机处于满负荷工作状态，则( )
A．T1原、副线圈电流分别为103 A和20 A
B．T2原、副线圈电压分别为1.8×105 V和220 V
C．T1和T2的变压比分别为1∶50和40∶1
D．有6×104盏灯泡(220 V、60 W)正常发光
1．【2016·全国卷Ⅰ】一含有理想变压器的电路如图所示，图中电阻R1、R2和R3的阻值分别为3 Ω、1 Ω 和4 Ω，为理想交流电流表，U为正弦交流电压源，输出电压的有效值恒定．当开关S断开时，电流表的示数为I；当S闭合时，电流表的示数为4I.该变压器原、副线圈匝数比为( )
A．2 B．3
C．4 D．5
2．【2016·全国卷Ⅲ】如图所示，理想变压器原、副线圈分别接有额定电压相同的灯泡a和b.当输入电压U为灯泡额定电压的10倍时，两灯泡均能正常发光．下列说法正确的是( )
A．原、副线圈匝数比为9∶1
B．原、副线圈匝数比为1∶9
C．此时a和b的电功率之比为9∶1
D．此时a和b的电功率之比为1∶9
3．【2016·天津卷】如图1­所示，理想变压器原线圈接在交流电源上，图中各电表均为理想电表．下列说法正确的是( )
A．当滑动变阻器的滑动触头P向上滑动时，R1消耗的功率变大
B．当滑动变阻器的滑动触头P向上滑动时，电压表V示数变大
C．当滑动变阻器的滑动触头P向上滑动时，电流表A1示数变大
D．若闭合开关S，则电流表A1示数变大，A2示数变大
4．【2016·江苏卷】一自耦变压器如图1­所示，环形铁芯上只绕有一个线圈，将其接在a、b间作为原线圈．通过滑动触头取该线圈的一部分，接在c、d间作为副线圈．在a、b间输入电压为U1的交变电流时，c、d间的输出电压为U2，在将滑动触头从M点顺时针旋转到N点的过程中( )
图1­
A．U2>U1，U2降低
B．U2>U1，U2升高
