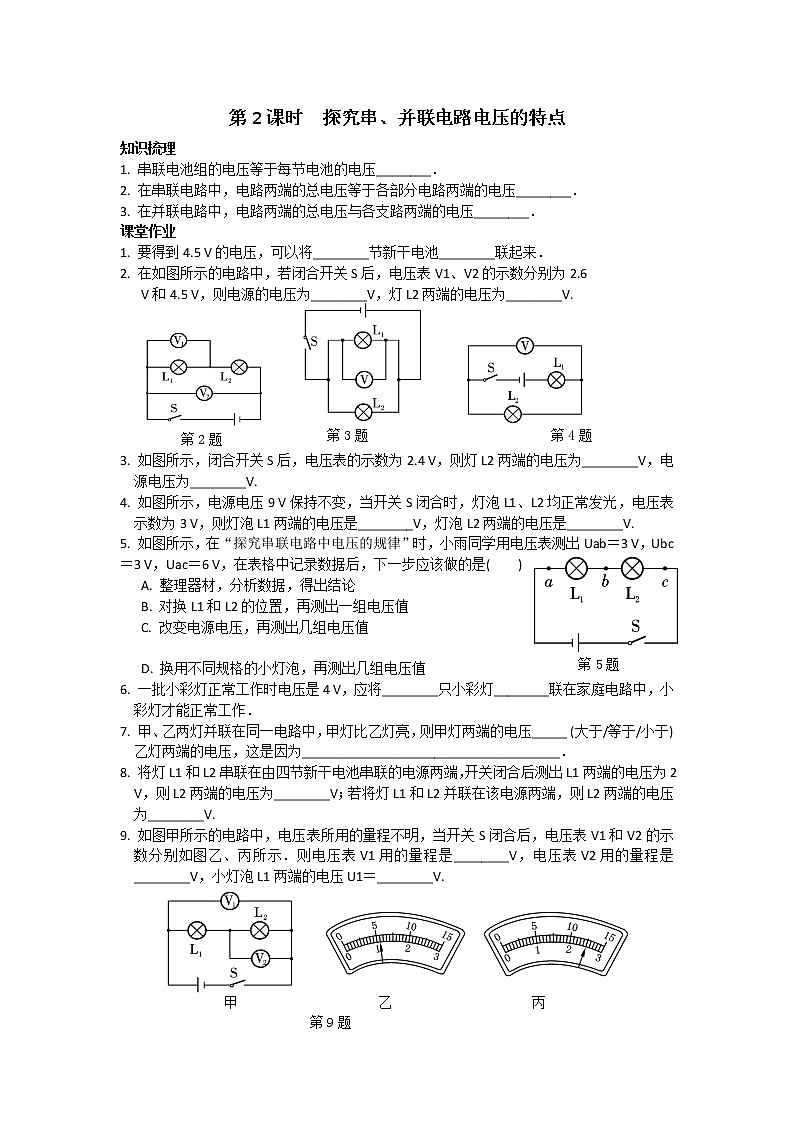

苏科版九年级全册4 电压和电压表的使用第2课时当堂检测题
展开
这是一份苏科版九年级全册4 电压和电压表的使用第2课时当堂检测题，共3页。
1. 串联电池组的电压等于每节电池的电压________．
2. 在串联电路中，电路两端的总电压等于各部分电路两端的电压________．
3. 在并联电路中，电路两端的总电压与各支路两端的电压________．
课堂作业
1. 要得到4.5 V的电压，可以将________节新干电池________联起来．
2. 在如图所示的电路中，若闭合开关S后，电压表V1、V2的示数分别为2.6
第2题
第3题 第4题
V和4.5 V，则电源的电压为________V，灯L2两端的电压为________V.
3. 如图所示，闭合开关S后，电压表的示数为2.4 V，则灯L2两端的电压为________V，电源电压为________V.
4. 如图所示，电源电压9 V保持不变，当开关S闭合时，灯泡L1、L2均正常发光，电压表示数为3 V，则灯泡L1两端的电压是________V，灯泡L2两端的电压是________V.
第5题
5. 如图所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出Uab＝3 V，Ubc＝3 V，Uac＝6 V，在表格中记录数据后，下一步应该做的是( )
A. 整理器材，分析数据，得出结论
B. 对换L1和L2的位置，再测出一组电压值
C. 改变电源电压，再测出几组电压值
D. 换用不同规格的小灯泡，再测出几组电压值
6. 一批小彩灯正常工作时电压是4 V，应将________只小彩灯________联在家庭电路中，小彩灯才能正常工作．
7. 甲、乙两灯并联在同一电路中，甲灯比乙灯亮，则甲灯两端的电压_____ (大于/等于/小于)乙灯两端的电压，这是因为_____________________________________．
8. 将灯L1和L2串联在由四节新干电池串联的电源两端，开关闭合后测出L1两端的电压为2 V，则L2两端的电压为________V；若将灯L1和L2并联在该电源两端，则L2两端的电压为________V.
9. 如图甲所示的电路中，电压表所用的量程不明，当开关S闭合后，电压表V1和V2的示数分别如图乙、丙所示．则电压表V1用的量程是________V，电压表V2用的量程是________V，小灯泡L1两端的电压U1＝________V.
甲 乙 丙
第9题
10. 用电压表测量电池组的电压，电池组为三节新干电池串联而成．下列说法正确的是( )
A. 选用0～3 V的量程，电压表的“＋”“－”接线柱分别与电源的正、负极相连
B. 选用0～3 V的量程，电压表的“＋”“－”接线柱分别与电源的负、正极相连
C. 选用0～15 V的量程，电压表的“＋”“－”接线柱分别与电源的正、负极相连
D. 选用0～15 V的量程，电压表的“＋”“－”接线柱分别与电源的负、正极相连
11. 如图所示，当电压表的示数为2.5 V时，灯L2两端的电压( )
A. 有可能大于2.5 V B. 有可能小于2.5 V C. 一定等于2.5 V D. 无法判断
12. 如图所示，电源电压保持不变，当开关S1闭合、S2断开时，电压表的示数是3 V；当开关S1断开、S2闭合时，电压表的示数是4.5 V，则灯L1、L2两端的电压分别为( )
第11题 第12题
A. 3 V和5.5 V B. 3 V和1.5 V C. 1.5 V和4.5 V D. 1.5 V和3 V
第13题
13. 为探究并联电路中电压的规律，请用笔画线代替导线，在图中把电路连接完整，要求电压表测量灯L1两端的电压．
14. 在“探究串联电路电压的特点”活动中：
(1) 如图甲所示，连接电路时，至少需要________根导线；实验中应选择规格________(相同/不同)的小灯泡．
(2) 根据电路图，请用笔画线代替导线，连接图乙中的实物图．
第14题
(3) 小刚用电压表测量L1两端的电压时，直接选用0～3 V的量程，小丽说这样不行，规范的操作方法是先用_______的量程进行试触，如果试触结果不超过3 V，再改用小量程测量．
(4) 小刚保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压．他能否测出L2两端电压？________，理由是_______________________________．
(5) 小刚分别测出AB、BC、AC间的电压并记录在表格中，分析实验数据得出结论：串联电
路总电压等于各部分电路两端电压之和．请对小刚的做法进行评价：_______________，
改进方法是______________________________．
(6) 小刚接下来又按正确的方法测出了一组AB、BC及AC间的电压，分别为：UAB＝2.4 V，UBC＝1.4 V，UAC的示数如图丙所示，可读出UAC＝____ V．根据测量结果，在误差允许范围内，你认为串联电路中用电器两端电压和电源电压的关系是 (用给出的符号表示)．UAB/V
UBC/V
UAC/V
2.2
1.6
3.8
1. 串联电池组的电压等于每节电池的电压________．
2. 在串联电路中，电路两端的总电压等于各部分电路两端的电压________．
3. 在并联电路中，电路两端的总电压与各支路两端的电压________．
课堂作业
1. 要得到4.5 V的电压，可以将________节新干电池________联起来．
2. 在如图所示的电路中，若闭合开关S后，电压表V1、V2的示数分别为2.6
第2题
第3题 第4题
V和4.5 V，则电源的电压为________V，灯L2两端的电压为________V.
3. 如图所示，闭合开关S后，电压表的示数为2.4 V，则灯L2两端的电压为________V，电源电压为________V.
4. 如图所示，电源电压9 V保持不变，当开关S闭合时，灯泡L1、L2均正常发光，电压表示数为3 V，则灯泡L1两端的电压是________V，灯泡L2两端的电压是________V.
第5题
5. 如图所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出Uab＝3 V，Ubc＝3 V，Uac＝6 V，在表格中记录数据后，下一步应该做的是( )
A. 整理器材，分析数据，得出结论
B. 对换L1和L2的位置，再测出一组电压值
C. 改变电源电压，再测出几组电压值
D. 换用不同规格的小灯泡，再测出几组电压值
6. 一批小彩灯正常工作时电压是4 V，应将________只小彩灯________联在家庭电路中，小彩灯才能正常工作．
7. 甲、乙两灯并联在同一电路中，甲灯比乙灯亮，则甲灯两端的电压_____ (大于/等于/小于)乙灯两端的电压，这是因为_____________________________________．
8. 将灯L1和L2串联在由四节新干电池串联的电源两端，开关闭合后测出L1两端的电压为2 V，则L2两端的电压为________V；若将灯L1和L2并联在该电源两端，则L2两端的电压为________V.
9. 如图甲所示的电路中，电压表所用的量程不明，当开关S闭合后，电压表V1和V2的示数分别如图乙、丙所示．则电压表V1用的量程是________V，电压表V2用的量程是________V，小灯泡L1两端的电压U1＝________V.
甲 乙 丙
第9题
10. 用电压表测量电池组的电压，电池组为三节新干电池串联而成．下列说法正确的是( )
A. 选用0～3 V的量程，电压表的“＋”“－”接线柱分别与电源的正、负极相连
B. 选用0～3 V的量程，电压表的“＋”“－”接线柱分别与电源的负、正极相连
C. 选用0～15 V的量程，电压表的“＋”“－”接线柱分别与电源的正、负极相连
D. 选用0～15 V的量程，电压表的“＋”“－”接线柱分别与电源的负、正极相连
11. 如图所示，当电压表的示数为2.5 V时，灯L2两端的电压( )
A. 有可能大于2.5 V B. 有可能小于2.5 V C. 一定等于2.5 V D. 无法判断
12. 如图所示，电源电压保持不变，当开关S1闭合、S2断开时，电压表的示数是3 V；当开关S1断开、S2闭合时，电压表的示数是4.5 V，则灯L1、L2两端的电压分别为( )
第11题 第12题
A. 3 V和5.5 V B. 3 V和1.5 V C. 1.5 V和4.5 V D. 1.5 V和3 V
第13题
13. 为探究并联电路中电压的规律，请用笔画线代替导线，在图中把电路连接完整，要求电压表测量灯L1两端的电压．
14. 在“探究串联电路电压的特点”活动中：
(1) 如图甲所示，连接电路时，至少需要________根导线；实验中应选择规格________(相同/不同)的小灯泡．
(2) 根据电路图，请用笔画线代替导线，连接图乙中的实物图．
第14题
(3) 小刚用电压表测量L1两端的电压时，直接选用0～3 V的量程，小丽说这样不行，规范的操作方法是先用_______的量程进行试触，如果试触结果不超过3 V，再改用小量程测量．
(4) 小刚保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压．他能否测出L2两端电压？________，理由是_______________________________．
(5) 小刚分别测出AB、BC、AC间的电压并记录在表格中，分析实验数据得出结论：串联电
路总电压等于各部分电路两端电压之和．请对小刚的做法进行评价：_______________，
改进方法是______________________________．
(6) 小刚接下来又按正确的方法测出了一组AB、BC及AC间的电压，分别为：UAB＝2.4 V，UBC＝1.4 V，UAC的示数如图丙所示，可读出UAC＝____ V．根据测量结果，在误差允许范围内，你认为串联电路中用电器两端电压和电源电压的关系是 (用给出的符号表示)．UAB/V
UBC/V
UAC/V
2.2
1.6
3.8
