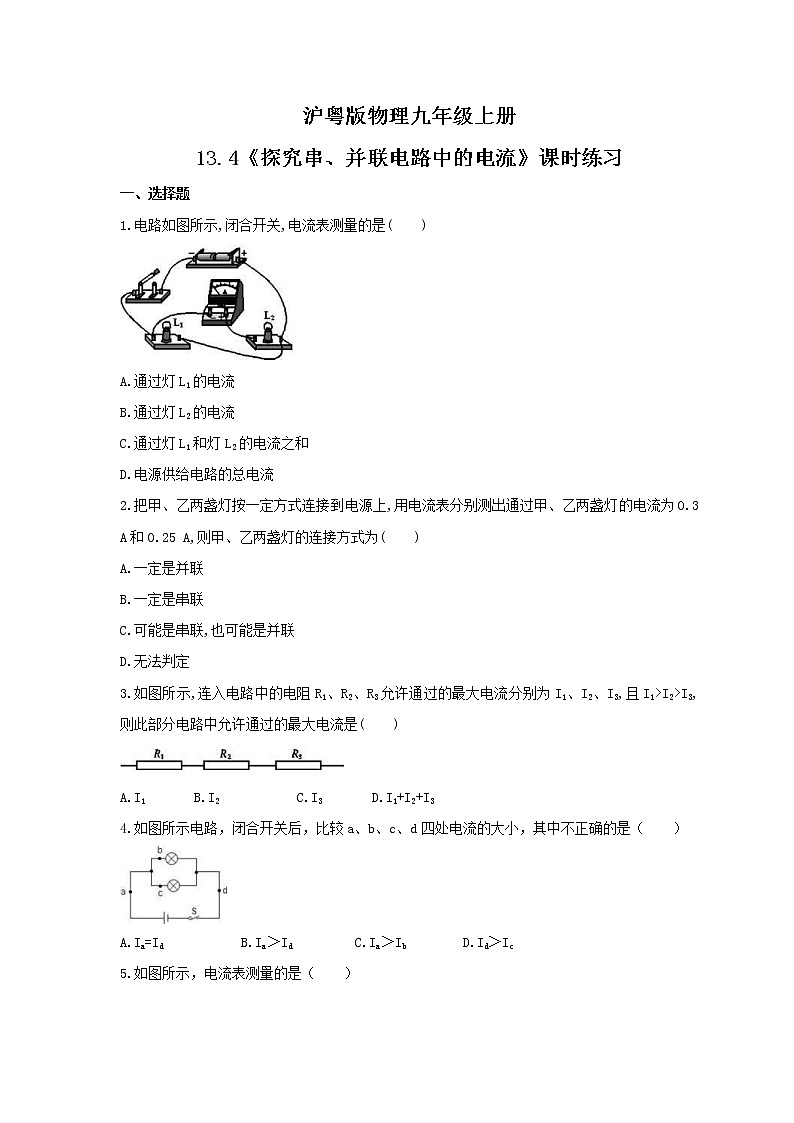

沪粤版物理九年级上册

13.4《探究串、并联电路中的电流》课时练习

一、选择题

1.电路如图所示,闭合开关,电流表测量的是(　　)

A.通过灯L1的电流

B.通过灯L2的电流

C.通过灯L1和灯L2的电流之和

D.电源供给电路的总电流

2.把甲、乙两盏灯按一定方式连接到电源上,用电流表分别测出通过甲、乙两盏灯的电流为0.3 A和0.25 A,则甲、乙两盏灯的连接方式为(　　)

A.一定是并联

B.一定是串联

C.可能是串联,也可能是并联

D.无法判定

3.如图所示,连入电路中的电阻R1、R2、R3允许通过的最大电流分别为I1、I2、I3,且I1>I2>I3,则此部分电路中允许通过的最大电流是(　　)

A.I1 B.I2 C.I3 D.I1+I2+I3

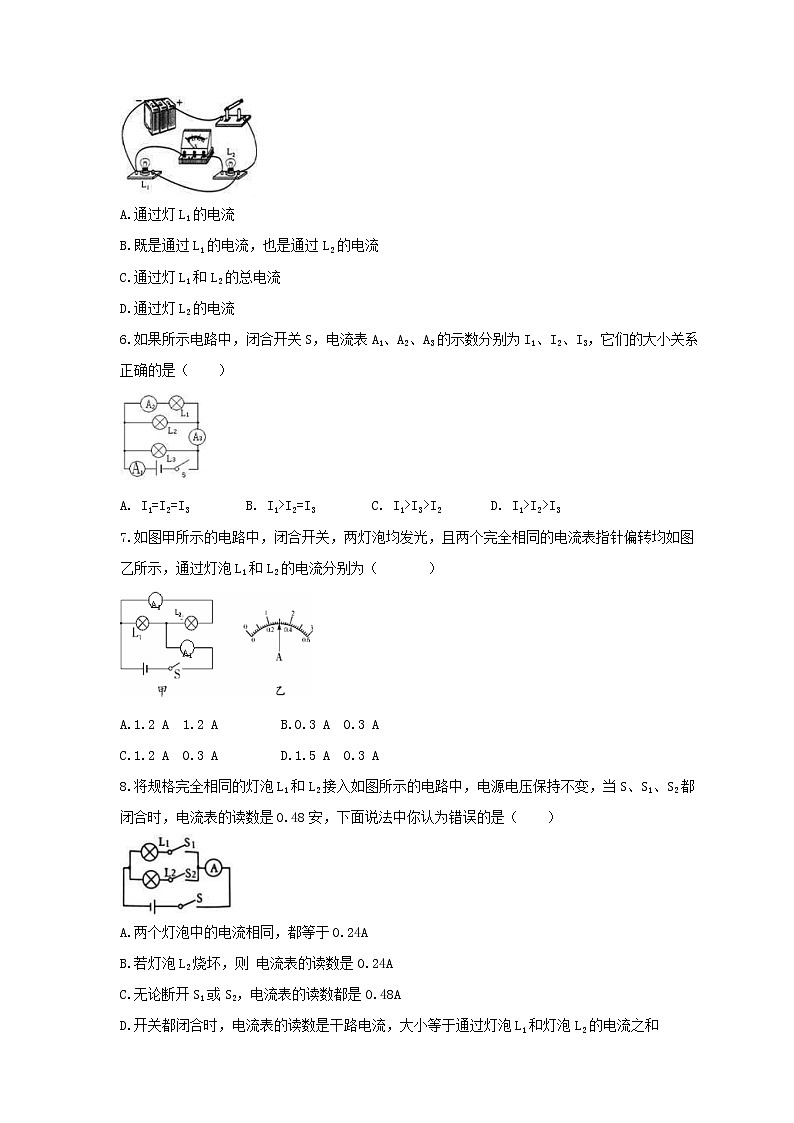

4.如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中不正确的是（　　）

A.Ia=Id B.Ia＞Id C.Ia＞Ib D.Id＞Ic

5.如图所示，电流表测量的是（　　）

A.通过灯L1的电流

B.既是通过L1的电流，也是通过L2的电流

C.通过灯L1和L2的总电流

D.通过灯L2的电流

6.如果所示电路中，闭合开关S，电流表A1、A2、A3的示数分别为I1、I2、I3，它们的大小关系正确的是（　　）

A. I1=I2=I3 B. I1>I2=I3 C. I1>I3>I2 D. I1>I2>I3

7.如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（）

A.1.2 A　1.2 A B.0.3 A　0.3 A

C.1.2 A　0.3 A D.1.5 A　0.3 A

8.将规格完全相同的灯泡L1和L2接入如图所示的电路中，电源电压保持不变，当S、S1、S2都闭合时，电流表的读数是0.48安，下面说法中你认为错误的是（　　）

A.两个灯泡中的电流相同，都等于0.24A

B.若灯泡L2烧坏，则电流表的读数是0.24A

C.无论断开S1或S2，电流表的读数都是0.48A

D.开关都闭合时，电流表的读数是干路电流，大小等于通过灯泡L1和灯泡L2的电流之和

二、填空题

9.如图甲是某实验电路的一部分，某次测量表盘示数如图乙所示，若通过导线ab电流大小为0.6A，则通过导线cd的电流大小是　　A（电流方向由d到c）.

10.如图甲所示电路，当开关S闭合后，电流表的指针偏转如图乙所示，其中a电流表测量的是通过　　（选填“电源”、“L1”或“L2”）的电流，b电流表的读数应为　　A.

11.如图，是某同学在做“用电流表测电流”的实验时连接的电路，当他用开关试触时，发现三盏灯都不亮，电流表的指针也不偏转，这是因为发生了_______现象。请在图中拆去________号线，就可让开关闭合后，三个小灯泡都发光，这时三个小灯泡的连接方式是_______，电流表测的是通过______的电流。

12.在“用电流表测电流”的实验中，某同学接成如图（a）所示的电路.当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图（b）所示，则通过灯L2的电流为　　A，通过灯L1的电流为　　A.

13.如图所示,开关S闭合后,发现A1、A2两只电流表的指针恰好偏转到同一位置,若通过L1的电流为0.8 A,则电流表A1示数是　　　　 A,电流表A2示数是　　　　A。
