人教版九年级全册第十八章 电功率第3节 测量小灯泡的电功率课堂检测

这是一份人教版九年级全册第十八章 电功率第3节 测量小灯泡的电功率课堂检测，共7页。试卷主要包含了单选题，作图题，填空题，实验题，计算题等内容，欢迎下载使用。

一、单选题
1．某灯泡的额定电压为220V，为了确定它的额定功率，下述方案最佳的是（ ）
A．直接与其他额定电压为220V且标有额定功率的灯泡从外观上比较确定
B．将该灯泡接入220V电路中，测出流过灯泡的电流，用公式P=UI进行计算
C．将它与额定电压为220V且标有额定功率的另一灯泡并联，接入220V电路中，比较两只灯泡的亮度来判断
D．在实验室用伏安法测出灯丝电阻，用公式P=进行计算
2．下列实验中，测量多组数据是为了减小实验误差的是（ ）
A．探究并联电路中电压的规律B．测量小灯泡的电功率
C．伏安法测电阻D．探究电流与电压和电阻的关系
3．在“测定小灯泡的功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但无论怎样调节滑动变阻器，电压表的示数虽然有变化，却始终达不到灯泡的额定电压．其原因可能是下述的哪一种？
A．电压表的量程太大 B．电流表的量程太大 C．电源电压太低 D．变阻器的电阻太大
4．将规格都是“220V 60W”的一台电风扇，一盏节能灯和一把电烙铁分别接入家庭电路中，通电时间相同，下列说法正确的是（ ）
A．三个用电器消耗电能一样多 B．三个用电器放出热量一样多
C．节能灯放出的热量最多 D．电烙铁消耗电能最多
5．在“测量小灯泡的电功率”的实验中，某同学连接好电路，闭合开关后，移动滑动变阻器的滑片，当滑动变阻器连入电路中的电阻变大时，电压表的读数也随着变大，反之，随着变小，则发生这一现象的原因是
A．电压表的正、负接线柱接错了
B．电压表的量程选择不合适
C．电压表坏了
D．电压表与滑动变阻器并联
6．关于额定功率和实际功率的说法，正确的是
A．额定功率跟用电器工作时的电压有关 B．额定功率跟用电器的额定电压无关
C．实际功率跟用电器工作时的电压有关 D．实际功率跟用电器工作时的电压无关
7．把标有“12 V 12 W”的灯L1和“12 V 6 W”的灯L2串联起来接在电源电压为12 V的电路中，下列说法正确的是(设灯泡电阻不变)
A．两灯均不能正常发光，但灯L1较亮
B．两灯均不能正常发光，但灯L2较亮
C．两灯均能正常发光
D．把电源电压提高到24 V，两灯都能正常发光
8．两盏相同的“220V 100W”的电灯串联后接在220V的电路上，则两盏灯总的电功率为（ ）
A．200W B．100W
C．50W D．25W
二、作图题

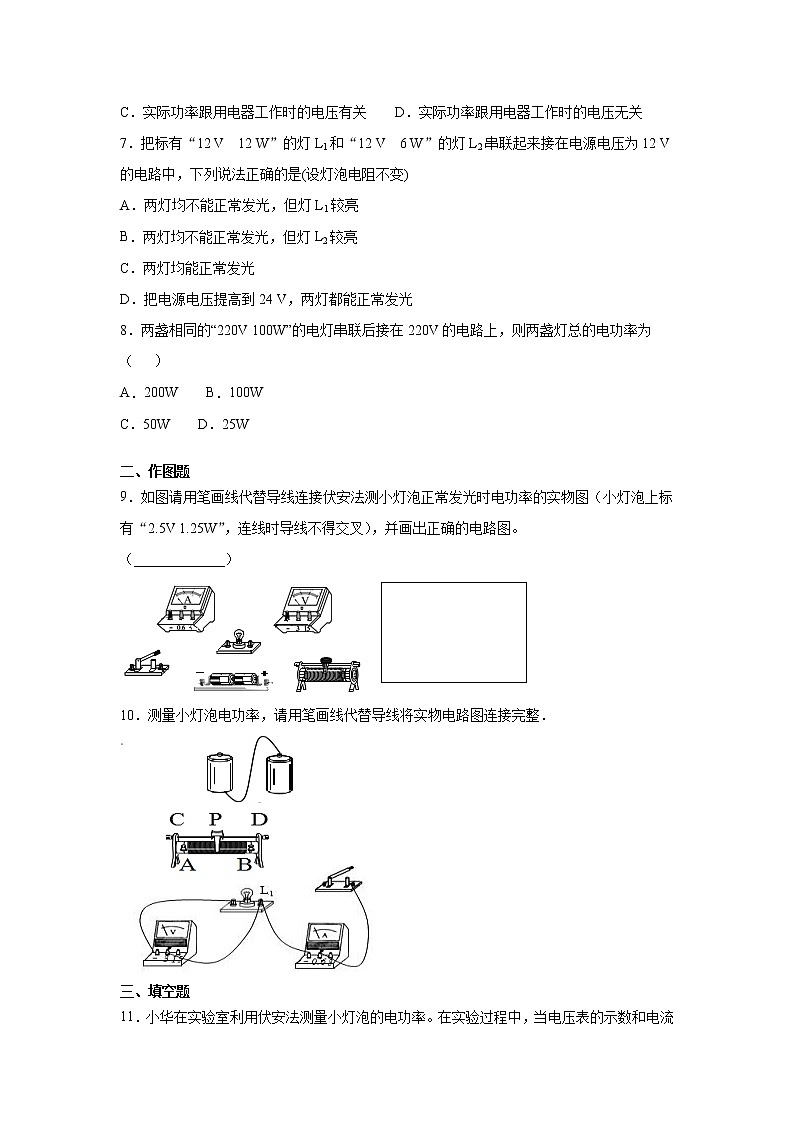

9．如图请用笔画线代替导线连接伏安法测小灯泡正常发光时电功率的实物图（小灯泡上标有“2.5V 1.25W”，连线时导线不得交叉），并画出正确的电路图。
（_____________）
10．测量小灯泡电功率，请用笔画线代替导线将实物电路图连接完整．
三、填空题
11．小华在实验室利用伏安法测量小灯泡的电功率。在实验过程中，当电压表的示数和电流表示数如图所示时，通过小灯泡的电流为______A，此时小灯泡的电功率为______W。
12．微电子控制电热水瓶的铭牌如表：
由此可知：在额定电压下工作，保温时通过电热水瓶的电流约是_____A（保留两位小数）；煮水6min，消耗的电能是_____kW•h。
13．如图是小灯泡L的图象，其额定电压为5 V．现把小灯泡接入如图所示的电路中，闭合开关S时，电压表的示数为3 V，已知电源电压恒定，滑动变阻器的铭牌上标有“”．则小灯泡的额定功率为 _________ W，电源电压为 ________ V，小灯泡正常发光时，滑动变阻器的电功率为 ________ W．
四、实验题
14．小强同学要测量额定电压为2.5V小灯泡的功率，电路图如图甲所示。
（1）如图甲所示，检查电路连接无误后，进行实验。闭合开关后，灯泡不亮，电压表有示数且接近电源电压，电流表指针几乎不动，产生这一现象的原因可能是______；如果闭合开关后，发现灯泡发出比较耀眼的光，且此时电流表、电压表都有示数，则出现该现象的原因可能是______。
（2）排除故障后，移动滑片P到某一位置时，电压表示数如图乙所示，若要测量小灯泡的额定功率，应移动滑片P使滑动变阻器的阻值______（选填“增大”或“减小”），使电压表的示数为2.5V。
（3）若想接着探究电流与电压的关系，需要补充实验器材是______。
（4）整理器材时发现滑动变阻器的PB部分比PC部分热，原因是______。
15．在“测量小灯泡电功率”的实验中，电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω。
（1）请你用笔画线代替导线，将图甲中的实物电路连接完整；（____）
（2）闭合开关，移动滑动变阻器的滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数原因可能是______；
（3）电路故障排除后，闭合开关，移动滑动变阻器的滑片P到某一位置时，电压表示数为2V，若想测量小灯泡的额定功率，应将图甲中的滑片P向______（选填“A”或“B”）端移动，使电压表的示数为2.5V；
（4）移动滑片P，记下多组电压表和电流表示数，并绘制图丙所示的图像，根据图像信息，可计算出小灯泡的额定功率是______W；
（5）小华同学实验时发现桌上没有电流表，却多了一个滑动变阻器（其最大阻值用表示），他设计如图乙所示电路，也测出了灯泡的额定功率。请补全下列实验步骤；
①闭合开关S，先调节滑动变阻器的滑片到最左端，再调节另一滑动变阻器R的滑片，直到______时为止；
②接着______，读出这时电压表的示数为U；
③小灯泡的额定功率表达式______。
五、计算题
16．某同学为自己设计了一盏调光灯，其原理如图所示，已知灯L的规格为“6V 2W”（不考虑灯丝电阻的变化），滑动变阻器R的阻值范围为0～12Ω，电源电压恒为6V。求：
(1)当S闭合，滑片滑至最左端后，灯丝中的电流；
(2)灯L正常工作5min所消耗的电能；
(3)闭合S，再将滑片从右向左移动，灯L发光最暗时的实际功率。
17．在“测量小灯泡的电功率”实验中，电源电压恒定为6 V，小灯泡L的额定电压为2. 5V，电阻大约为10Ω左右，滑动变阻器R的最大阻值是50 Ω，实验电路如图甲所示，图乙是根据实验数据绘成的图像：
(1)根据图像提供的信息，计算出小灯泡正常工作时的功率和此时滑动变阻器连入电路的阻值。
(2)实验过程中，小灯泡突然熄灭，此时电流表示数为零，而电压表有示数，那么出现的故障是什么?此时电压表的示数是多少?
