初中物理人教版九年级全册第5节 串、并联电路中电流的规律教学设计

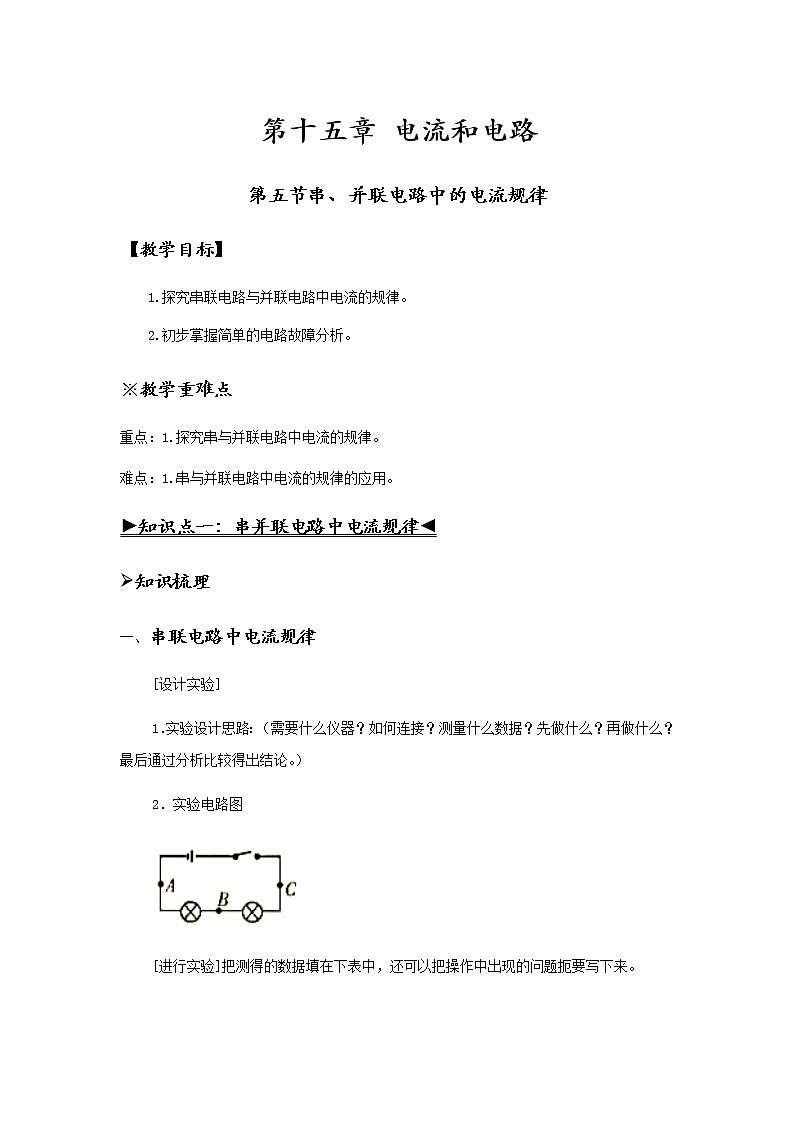

展开【教学目标】
1.探究串联电路与并联电路中电流的规律。
2.初步掌握简单的电路故障分析。
※教学重难点
重点:1.探究串与并联电路中电流的规律。
难点:1.串与并联电路中电流的规律的应用。
►知识点一:串并联电路中电流规律◄
知识梳理
串联电路中电流规律
[设计实验]
1.实验设计思路:(需要什么仪器?如何连接?测量什么数据?先做什么?再做什么?最后通过分析比较得出结论。)
2.实验电路图
[进行实验]把测得的数据填在下表中,还可以把操作中出现的问题扼要写下来。

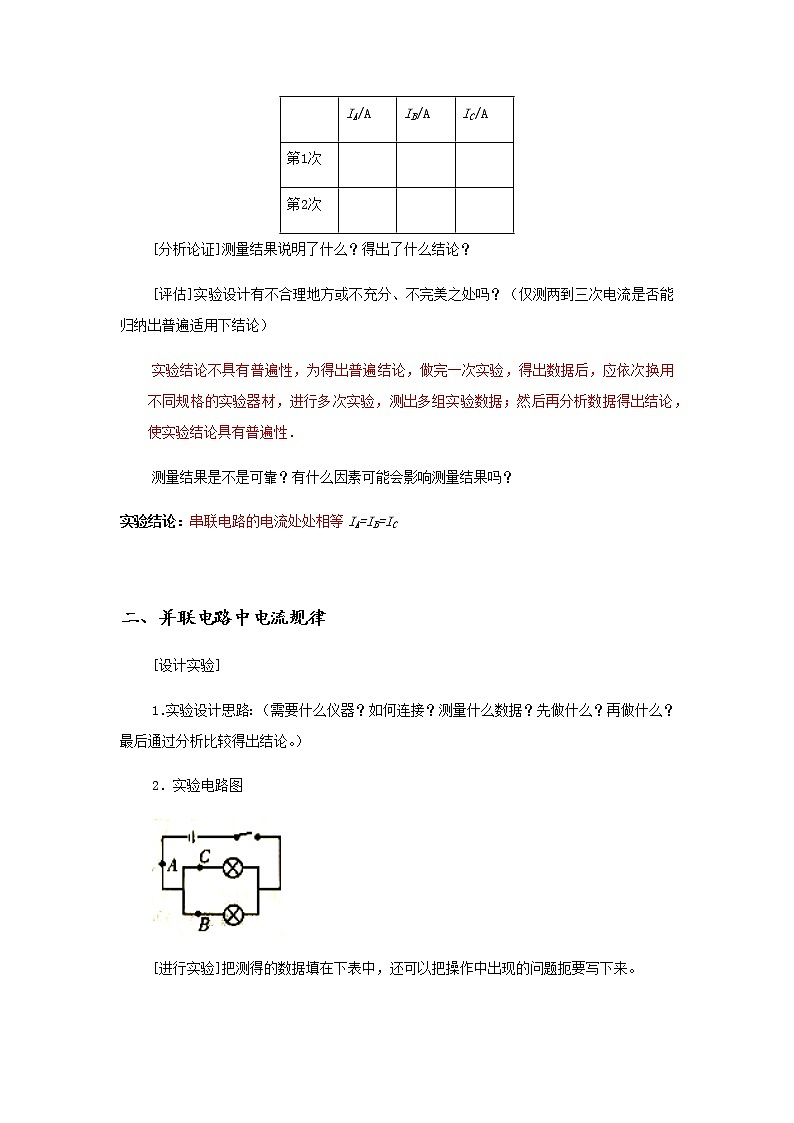

[分析论证]测量结果说明了什么?得出了什么结论?
[评估]实验设计有不合理地方或不充分、不完美之处吗?(仅测两到三次电流是否能归纳出普遍适用下结论)
实验结论不具有普遍性,为得出普遍结论,做完一次实验,得出数据后,应依次换用不同规格的实验器材,进行多次实验,测出多组实验数据;然后再分析数据得出结论,使实验结论具有普遍性.
测量结果是不是可靠?有什么因素可能会影响测量结果吗?
实验结论:串联电路的电流处处相等IA=IB=IC
并联电路中电流规律
[设计实验]
1.实验设计思路:(需要什么仪器?如何连接?测量什么数据?先做什么?再做什么?最后通过分析比较得出结论。)
2.实验电路图
[进行实验]把测得的数据填在下表中,还可以把操作中出现的问题扼要写下来。

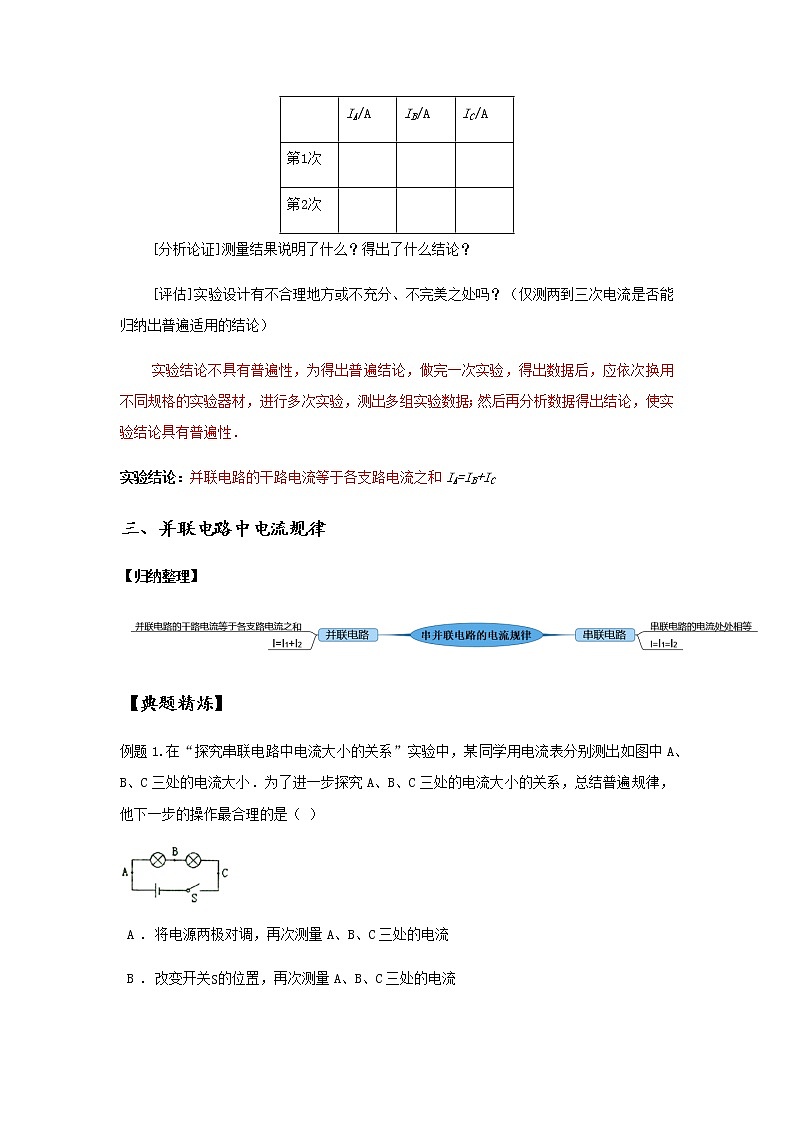

[分析论证]测量结果说明了什么?得出了什么结论?
[评估]实验设计有不合理地方或不充分、不完美之处吗?(仅测两到三次电流是否能归纳出普遍适用的结论)
实验结论不具有普遍性,为得出普遍结论,做完一次实验,得出数据后,应依次换用不同规格的实验器材,进行多次实验,测出多组实验数据;然后再分析数据得出结论,使实验结论具有普遍性.
实验结论:并联电路的干路电流等于各支路电流之和IA=IB+IC
三、并联电路中电流规律
【归纳整理】
【典题精炼】
例题1.在“探究串联电路中电流大小的关系”实验中,某同学用电流表分别测出如图中A、B、C三处的电流大小.为了进一步探究A、B、C三处的电流大小的关系,总结普遍规律,他下一步的操作最合理的是( )
A . 将电源两极对调,再次测量A、B、C三处的电流
B . 改变开关S的位置,再次测量A、B、C三处的电流
C . 将图中两只灯泡位置对调,再次测量A、B、C三处的电流
D . 换用不同规格的灯泡,再次测量A、B、C三处的电流
例题2.一同学在学习《电路初探》的过程中,有以下几点认识,你认为错误的是( )
A . 在串联电路中,尽管灯泡的亮度不尽相同,但是流过每一灯泡的电流一定是相同的
B . 在串联电路中,各用电器两端的电压一定不相等
C . 在并联电路中,欲研究干路电流与支路电流的普遍规律,所选用灯泡的规格最好不同
D . 电压表之所以并联在待测电路的两端使用,其主要原因是因为并联各支路两端的电压是相等的
例题3.如图甲所示,当开关S闭合时,两只电流表A1和A2的示数分别由乙、丙两图读得,则电流表A1的示数是________A,通过灯L1的电流大小为________A.
例题4.张伟同学“探究并联电路的电流规律实验”的电路如图所示,当把电流表分别在A、B、C三处时测得电流如下表所示。请你帮他完成如下几项工作:
(1)比较上表数据,可以得出结论是:_________________;
(2)张伟把电流表接入A点,当闭合开关时发现电流表指针如图所示,出现这种情况的原因是____________。
(3)当张伟更换电压不同的电源后,将两个电流表分别接入如图甲所示的两个位置测量,此时电流表A1和A2读数分别如图乙所示,请你帮忙读出电流大小分别是:A1表为______A,A2表为_______A,由此可知过灯泡L2的电流大小为_______A。(思考A1表和A2表的量程)
【基础练习】
1.如图所示,在探究串联电路中的电流关系时,小华同学用电流表测出a、b、c三处的电流分别为Ia=0.2A,Ib=0.2A,Ic=0.2A,在表格中记录数据后,下一步应该做的是( )
A . 整理器材,结束实验
B . 分析数据,得出结论
C . 换用不同规格的小灯泡,再测出几组电流值
D . 换用电流表的另一量程,再测出一组电流值
2.如图所示电路,闭合开关后,比较a,b,c,d四处电流的大小,其中不正确的是( )
A.Ia=Id B.Ia>Id C.Ia>Ib D.Id>Ic
3.在“连接并联电路”的实验中,小红同学用两个不同的小灯泡组成了如图所示的电路。
(1)连接电路时,开关S应该处于__________状态;
(2)她将所有开关闭合,发现S1支路的灯不亮,S2支路的灯发光。于是她断开所有开关,交换两灯位置后,再闭合所有开关,发现仍然是S1支路的灯不亮,S2支路的灯发光。故障的原因可能是_________;
A.某个灯泡的灯丝断路
B.干路上某根导线断路
C.S1支路某根导线断路
D.S2支路某根导线断路
(3)她排除故障后,继续进行实验。为了探究开关S1的作用,在观察灯泡发光情况时,她应该_________。
A.同时观察两个支路上的灯泡
B.只观察S1所在支路上的灯泡
C.只观察S2所在支路上的灯泡
4.右图所示电路中,闭合开关后,a,b,c,d四处的电流中最大的( )
A.a处B.b处 C.c处D.d处
答案
【典题精炼】
例题1.【答案】D 例题2.【答案】B 例题3.【答案】1.9 1.38
例题4.【答案】(1)并联电路中,干路上的电流等于各支路上的电流之和;(2)电流表的正负接线柱接反了;(3)0.24;(4)0.7;(5)0.46
【基础练习】
1.【答案】C 2.【答案】B 3.【答案】(1)断开;(2)C;(3)A。4.【答案】A
IA/A
IB/A
IC/A
第1次
第2次
IA/A
IB/A
IC/A
第1次
第2次
