物理选择性必修 第一册4 实验：用双缝干涉测量光的波长测试题

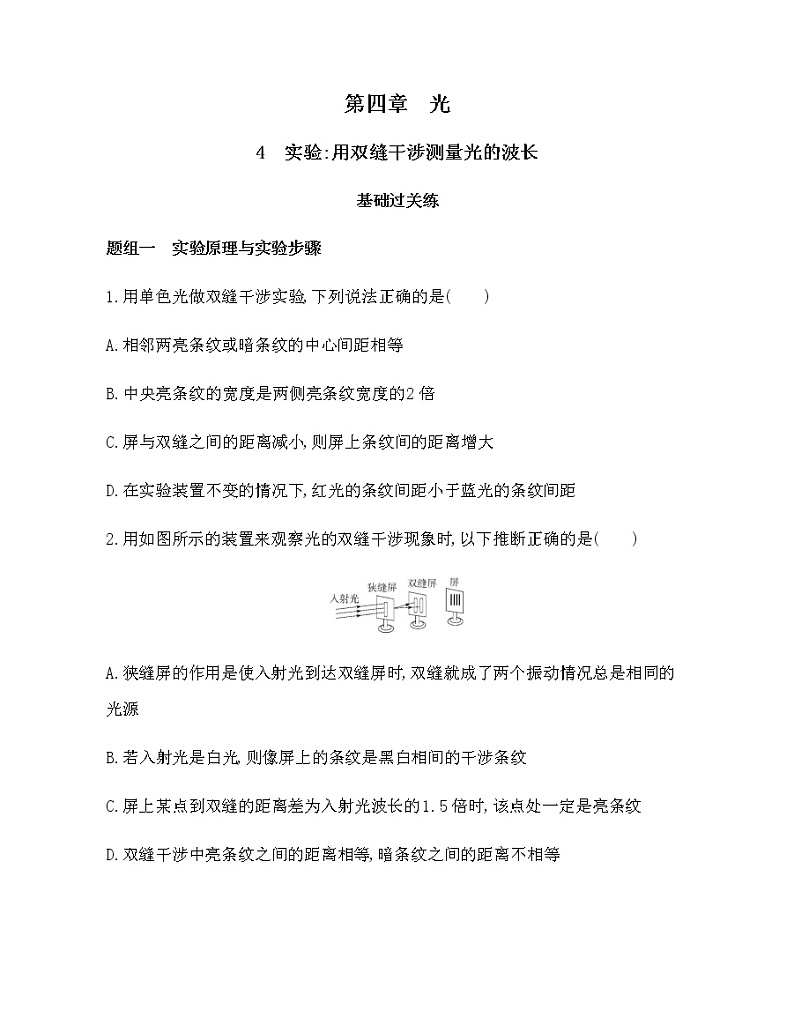

第四章　光

4　实验:用双缝干涉测量光的波长

基础过关练

题组一　实验原理与实验步骤

1.用单色光做双缝干涉实验,下列说法正确的是(　　)

A.相邻两亮条纹或暗条纹的中心间距相等

B.中央亮条纹的宽度是两侧亮条纹宽度的2倍

C.屏与双缝之间的距离减小,则屏上条纹间的距离增大

D.在实验装置不变的情况下,红光的条纹间距小于蓝光的条纹间距

2.用如图所示的装置来观察光的双缝干涉现象时,以下推断正确的是(　　)

A.狭缝屏的作用是使入射光到达双缝屏时,双缝就成了两个振动情况总是相同的光源

B.若入射光是白光,则像屏上的条纹是黑白相间的干涉条纹

C.屏上某点到双缝的距离差为入射光波长的1.5倍时,该点处一定是亮条纹

D.双缝干涉中亮条纹之间的距离相等,暗条纹之间的距离不相等

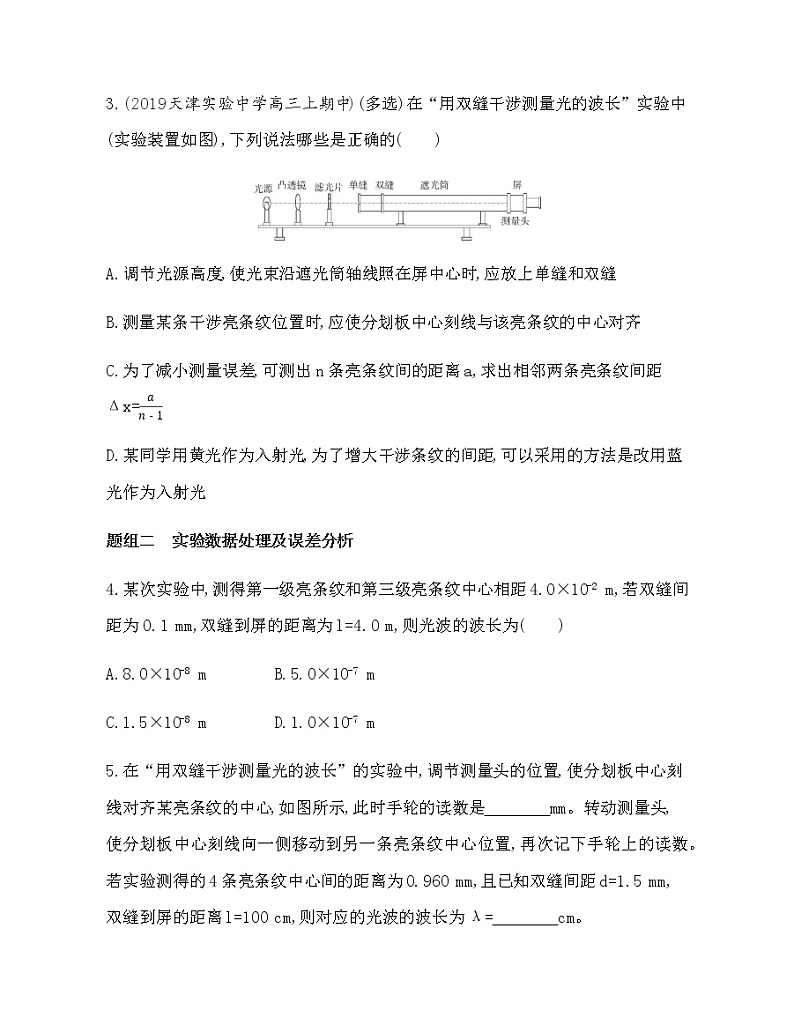

3.(2019天津实验中学高三上期中)(多选)在“用双缝干涉测量光的波长”实验中(实验装置如图),下列说法哪些是正确的(　　)

A.调节光源高度,使光束沿遮光筒轴线照在屏中心时,应放上单缝和双缝

B.测量某条干涉亮条纹位置时,应使分划板中心刻线与该亮条纹的中心对齐

C.为了减小测量误差,可测出n条亮条纹间的距离a,求出相邻两条亮条纹间距Δx=

D.某同学用黄光作为入射光,为了增大干涉条纹的间距,可以采用的方法是改用蓝光作为入射光

题组二　实验数据处理及误差分析

4.某次实验中,测得第一级亮条纹和第三级亮条纹中心相距4.0×10-2 m,若双缝间距为0.1 mm,双缝到屏的距离为l=4.0 m,则光波的波长为(　　)

A.8.0×10-8 m      B.5.0×10-7 m

C.1.5×10-8 m      D.1.0×10-7 m

5.在“用双缝干涉测量光的波长”的实验中,调节测量头的位置,使分划板中心刻线对齐某亮条纹的中心,如图所示,此时手轮的读数是　　　　mm。转动测量头,使分划板中心刻线向一侧移动到另一条亮条纹中心位置,再次记下手轮上的读数。若实验测得的4条亮条纹中心间的距离为0.960 mm,且已知双缝间距d=1.5 mm,双缝到屏的距离l=100 cm,则对应的光波的波长为λ=　　　　cm。

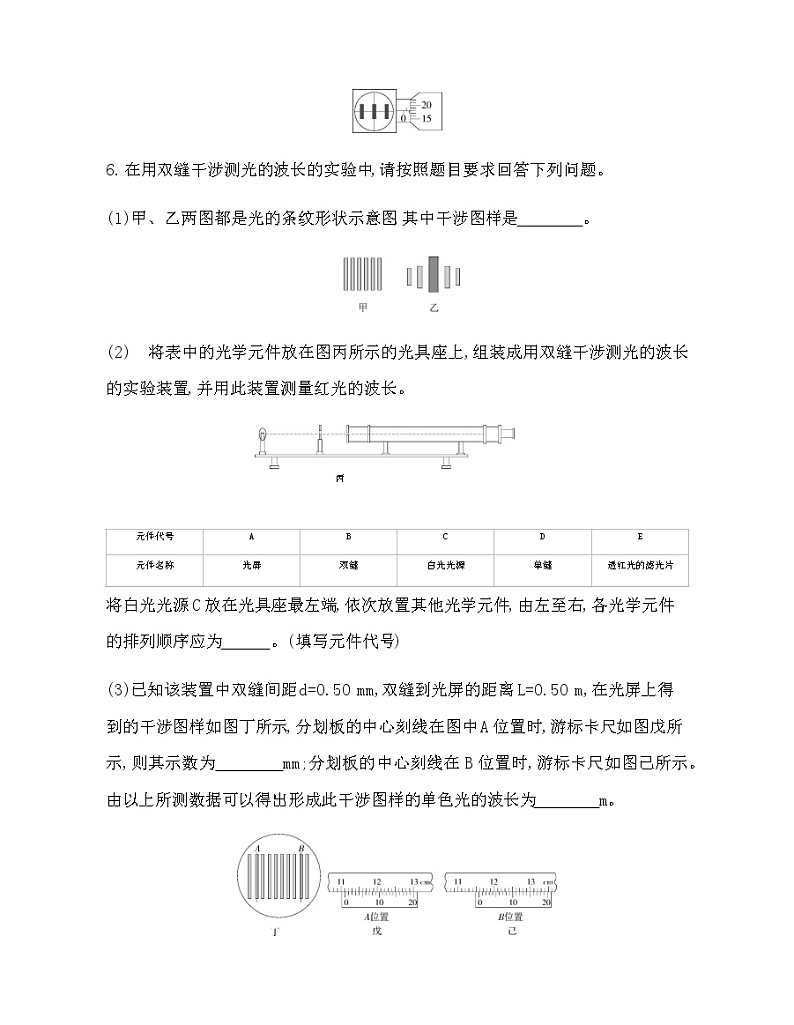

6. 在用双缝干涉测光的波长的实验中,请按照题目要求回答下列问题。

(1)甲、乙两图都是光的条纹形状示意图,其中干涉图样是　　　　。

(2)          将表中的光学元件放在图丙所示的光具座上,组装成用双缝干涉测光的波长的实验装置,并用此装置测量红光的波长。

                            丙

将白光光源C放在光具座最左端,依次放置其他光学元件,由左至右,各光学元件的排列顺序应为　　　。(填写元件代号)

(3)已知该装置中双缝间距d=0.50 mm,双缝到光屏的距离L=0.50 m,在光屏上得到的干涉图样如图丁所示,分划板的中心刻线在图中A位置时,游标卡尺如图戊所示,则其示数为　　　　mm;分划板的中心刻线在B位置时,游标卡尺如图己所示。由以上所测数据可以得出形成此干涉图样的单色光的波长为　　　　m。

能力提升练

题组一　实验综合问题的分析

1.(2020山东德州高三上期末,)(1)利用图甲(a)所示装置研究光的某些现象,下列说法正确的是　　　。

甲

A.若在光屏上得到的图样如图(b)所示,则光源和光屏间放置的是单缝挡板

B.若光源和光屏间放置的是双缝挡板,光源由红光换为蓝光后,图样的条纹宽度会变窄

C.若光源和光屏间放置的是三棱镜,光源能发出红、绿、紫三色光,则红光最有可能照射不到光屏上

D.若光源和光屏间放置的是三棱镜,光源能发出红、绿、紫三色光,则紫光最有可能照射不到光屏上

(2)用双缝干涉测量某单色光的波长时,所得的图样如乙图所示,调节仪器使分划板的中心刻线对准一条亮条纹A的中心,测量头的游标卡尺示数如图丙所示,其读数为　　　　mm;移动手轮使分划板的中心刻线对准另一条亮条纹B的中心,测量头的游标卡尺示数为18.6 mm。已知双缝挡板与光屏间距为0.6 m,双缝相距0.2 mm,则所测单色光的波长为　　　　m。

乙

丙

题组二　实验原理的迁移与创新

2.(2020山东潍坊高三联考,)某同学在实验室找到了一台陈旧的激光器,铭牌已模糊不清,为了测出该激光器发出光的波长,他在实验室中进行了以下操作:

a.将双缝放置在距墙面恰好是5块完整地板砖的位置;

b.用激光器照射双缝,在墙面上得到了如图所示的清晰的干涉条纹。

(1)图中第五条亮条纹中心位置的读数为　　　cm,相邻两条亮条纹间距Δx=　　　　cm;

(2)已知所用双缝的宽度d=0.10 mm,实验室的地面由“80 cm×80 cm”的地板砖铺成,则该激光器发出光的波长为　　　　　m(结果保留2位有效数字)。

3.(2020湖北武汉高三上质量监测,)洛埃德(H.Lloyd)在1834年提出了一种更简单的观察光的干涉现象的装置——洛埃德镜。如图所示,从单缝S发出的光,一部分入射到平面镜后反射到光屏上,另一部分直接投射到光屏上,在光屏上两光束交叠区域里将出现干涉条纹。单缝S通过平面镜成的像是S'。

(1)通过洛埃德镜在屏上可以观察到明暗相间的干涉条纹,这和双缝干涉实验得到的干涉条纹一致。如果S被视为其中的一个缝,　　　　　相当于另一个“缝”。

(2)实验表明,光从光疏介质射向光密介质界面发生反射时,在入射角接近90°时,反射光与入射光相比,相位有π的变化,即半波损失。如果把光屏移动到和平面镜接触,接触点P处是　　　　　　(填“亮条纹”或“暗条纹”)。

(3)实验中,已知单缝S到平面镜的距离为h=0.15 mm,单缝到光屏的距离为D=1.2 m,观测到第3条亮条纹到第12条亮条纹的中心间距为22.78 mm,则该单色光的波长λ=　　　　m(结果保留3位有效数字)。

4.(2019浙江绿色联盟高三选考适应性考试,)如图所示为“双棱镜干涉”实验装置,S为单色光源。A为一个顶角略小于180°的等腰三角形棱镜,P为光屏,S位于棱镜的对称轴上,光屏与棱镜底边平行。调节光路,可在屏上观察到干涉条纹。这是由于光源S发出的光经棱镜作用后,相当于在没有棱镜时,两个分别位于图中S1和S2位置的相干光源所发出的光的叠加(S1和S2的连线与棱镜底边平行)。已知S1和S2的位置可由其他实验方法确定,类比“双缝干涉测波长”的实验,可以推测出,若要利用“双棱镜干涉”测量光源S发出的单色光的波长,需要测量的物理量是　　　　、　　　　和　　　　。

答案全解全析

基础过关练

1.A　因为相邻两亮条纹或暗条纹的中心间距Δx=λ,其中d为双缝间的距离,l为双缝到屏的距离,λ为光波波长,可见相邻两亮条纹或暗条纹之间的距离相等,A正确,B错误。由公式Δx=λ可知,l减小,屏上条纹间距减小,C错误。因为λ红>λ蓝,所以Δx红>Δx蓝,D错误。

2.A　狭缝的作用是形成线光源,使得入射光到达双缝屏时,双缝就成了两个振动情况总是相同的光源,故A正确;若入射光是白光,则像屏上产生的条纹是彩色的干涉条纹,故B错误;像屏上某点到双缝的距离差为入射光波长的1.5倍时,该点是振动减弱点,该处一定是暗条纹,故C错误;干涉条纹是等间距的,相邻的两个亮条纹或相邻的两个暗条纹间距相等,故D错误。

3.BC　调节光源高度,使光束沿遮光筒轴线照在屏中心时,不需放单缝和双缝,故A错误。测量某条干涉亮条纹位置时,应使分划板中心刻线与该亮条纹的中心对齐,故B正确。n条亮条纹之间有n-1个间距,相邻两条亮条纹的间距Δx=,故C正确。某同学用黄光作为入射光,根据Δx=λ可知,为了增大干涉条纹的间距,应用波长比黄光长的红光或橙光作为入射光,不可以改用波长比黄光短的蓝光作为入射光,故D错误。

4.B　根据公式Δx=λ,Δx= m=2.0×10-2 m,l=4.0 m,d=0.1 mm=1.0×10-4 m,有λ==5.0×10-7 m,故选B。

5.答案　1.180　4.8×10-5

解析　根据手轮的读数规则,可得手轮读数为1.180 mm;根据公式Δx=λ,解得λ==4.8×10-7 m=4.8×10-5 cm。

6.答案　(1)甲　(2)CEDBA　(3)111.20　6.4×10-7

解析　(1)双缝干涉条纹的特点是等间距、等宽度、等亮度;衍射条纹的特点是中间宽两边窄、中间亮两边暗,且不等间距。根据以上特点知甲图是干涉条纹。

(2)为获取单色线光源,白光光源后面要有滤光片、单缝、双缝,所以各光学元件的排列顺序应为CEDBA。

(3)游标卡尺读数=主尺读数+游标尺读数,故xA=111 mm+0.05 mm×4=111.20 mm,xB=115 mm+0.05 mm×13=115.65 mm;

相邻两个亮条纹的间距Δx== m≈0.64 mm

根据公式Δx=λ,有λ== m=6.4×10-7 m

能力提升练

1.答案　(1)BD　(2)11.4　6.0×10-7

解析　(1)若在光屏上得到的图样如题图甲中的(b)图所示,为双缝干涉条纹,则光源和光屏间放置的是双缝挡板,不是单缝挡板,故A错误;若光源和光屏间放置的是双缝挡板,光发生干涉,光源由红光换为蓝光后,依据干涉条纹间距公式Δx=λ可知,波长变短,图样的条纹宽度会变窄,故B正确;若光源和光屏间放置的是三棱镜,光源能发出红、绿、紫三色光,光通过三棱镜后,红光偏折最小,则红光最有可能照射到光屏上,紫光偏折最大,则紫光最有可能照射不到光屏上,故C错误,D正确。

(2)由题图丙可知,游标卡尺的示数为11 mm+4×0.1 mm=11.4 mm

相邻两个亮条纹间距为Δx=×(18.6-11.4) mm=1.8×10-3 m

根据双缝干涉条纹间距公式Δx=λ,代入数据解得λ=6.0×10-7 m

2.答案　(1)10.45　2.47　(2)6.2×10-7

解析　(1)刻度尺的分度值为1 mm,需要估读到分度值的下一位,根据刻度尺的读数规则,可得第五条亮条纹中心位置的读数为x5=10.45 cm。

第一条亮条纹中心位置的读数为x1=0.57 cm,则相邻两个亮条纹间距Δx==2.47 cm。

(2)所用双缝的宽度d=0.10 mm=0.000 1 m,双缝到墙面的距离L=80 cm×5=400 cm=4 m,根据干涉条纹间距公式Δx=λ,代入数据解得波长λ=6.2×10-7 m。

3.答案　(1)S经平面镜成的像S'　(2)暗条纹　(3)6.33×10-7

解析　(1)如果S被视为双缝中的一个,S经平面镜成的像S'相当于另一个“缝”。

(2)如果把光屏移动到和平面镜接触,入射角接近90°,反射光与入射光相比相位有π的变化,即半波损失,所以接触点P处是暗条纹。

(3)第3条亮条纹到第12条亮条纹的中心间距为22.78 mm,则相邻两个亮条纹间距Δx= m=2.53×10-3 m

等效双缝间的距离d=2h=0.30 mm=3×10-4 m,根据双缝干涉条纹间距公式Δx=λ,得λ== m=6.33×10-7 m。

4.答案　S1与S2间的距离　S1(或S2)与光屏间的距离　干涉条纹间距

解析　由题意“光源S发出的光经棱镜作用后,相当于在没有棱镜时,两个分别位于图中S1和S2位置的相干光源所发出的光的叠加”可知,S1与S2相当于双缝干涉实验中的双缝。根据双缝干涉条纹的间距公式Δx=λ可知λ=,故需要测量的物理量有:S1与S2间的距离、S1(或S2)与光屏间的距离、干涉条纹间距。
