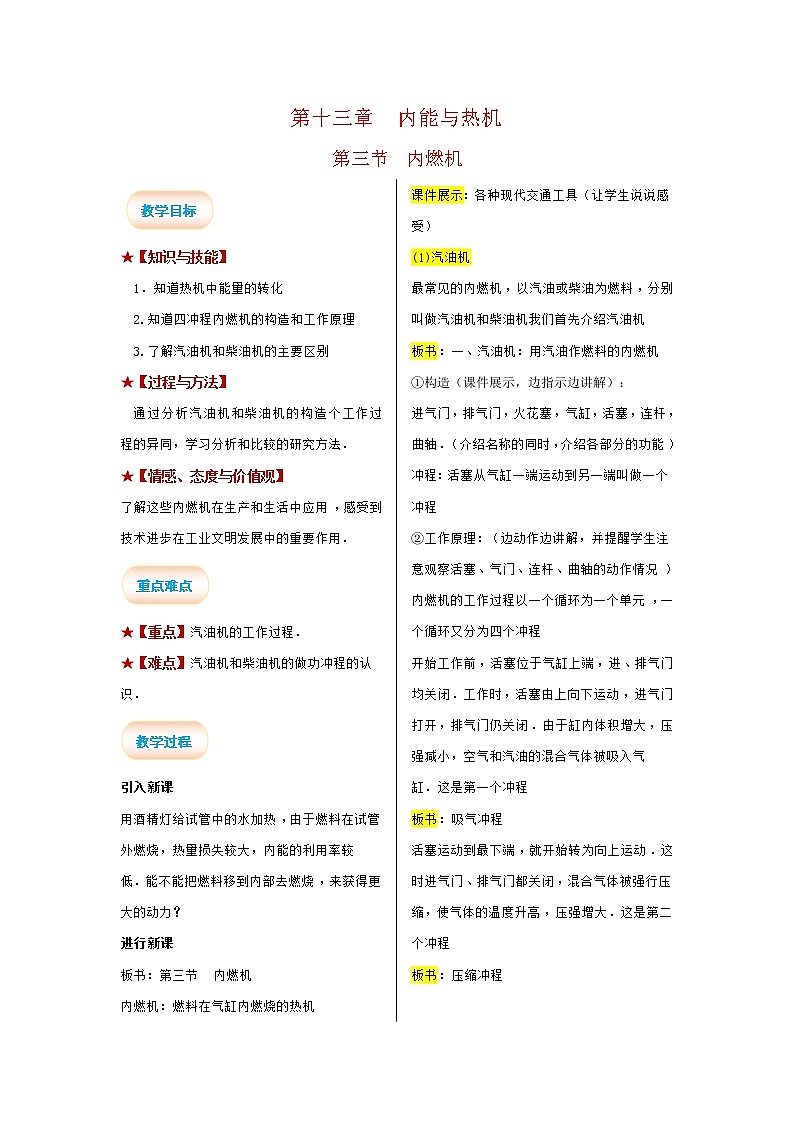

沪科版九年级全册第三节 内燃机教案

这是一份沪科版九年级全册第三节 内燃机教案，共3页。教案主要包含了知识与技能，过程与方法，情感、态度与价值观等内容，欢迎下载使用。


★【知识与技能】
1．知道热机中能量的转化
2.知道四冲程内燃机的构造和工作原理
3.了解汽油机和柴油机的主要区别
★【过程与方法】
通过分析汽油机和柴油机的构造个工作过程的异同，学习分析和比较的研究方法．
★【情感、态度与价值观】
了解这些内燃机在生产和生活中应用，感受到技术进步在工业文明发展中的重要作用．
★【重点】汽油机的工作过程．
★【难点】汽油机和柴油机的做功冲程的认识．
引入新课
用酒精灯给试管中的水加热，由于燃料在试管外燃烧，热量损失较大，内能的利用率较低．能不能把燃料移到内部去燃烧，来获得更大的动力？
进行新课
板书：第三节 内燃机
内燃机：燃料在气缸内燃烧的热机
课件展示：各种现代交通工具（让学生说说感受）
(1)汽油机
最常见的内燃机，以汽油或柴油为燃料，分别叫做汽油机和柴油机我们首先介绍汽油机
板书：一、汽油机：用汽油作燃料的内燃机
①构造（课件展示，边指示边讲解）：
进气门，排气门，火花塞，气缸，活塞，连杆，曲轴．（介绍名称的同时，介绍各部分的功能）
冲程：活塞从气缸一端运动到另一端叫做一个冲程
②工作原理：（边动作边讲解，并提醒学生注意观察活塞、气门、连杆、曲轴的动作情况）
内燃机的工作过程以一个循环为一个单元，一个循环又分为四个冲程
开始工作前，活塞位于气缸上端，进、排气门均关闭．工作时，活塞由上向下运动，进气门打开，排气门仍关闭．由于缸内体积增大，压强减小，空气和汽油的混合气体被吸入气缸．这是第一个冲程
板书：吸气冲程
活塞运动到最下端，就开始转为向上运动．这时进气门、排气门都关闭，混合气体被强行压缩，使气体的温度升高，压强增大．这是第二个冲程
板书：压缩冲程
压缩结束时虽然温度较高，但未能达到燃料的燃点．在压缩冲程结束的瞬间，火花塞产生电火花，使燃料猛烈燃烧，产生高温高压气体，高温高压燃气推动活塞由上向下运动，通过连杆带动曲轴转动．实现了内能向机械能的转化．这是第三个冲程
板书：做功冲程
做功冲程结束，活塞继续由下向上运动，进气门关闭，排气门打开，燃烧后的废气被活塞推出缸外．这是最后一个冲程
板书：排气冲程
此后，活塞又由上向下运动，从此进入下一轮循环．
③能量的转化：
问：汽车在开动前，是如何使内燃机起动的？
学生回答后总结：通过外力先使飞轮和曲轴转动起来，由曲轴通过连杆带动活塞运动，消耗机械能来帮助内燃机完成吸气、压缩两个冲程内燃机一旦开始做功，内能就会转化成曲轴的机械能．这时曲轴获得的机械能一部分通过做功，一部分通过飞轮（与曲轴相连的质量较大的轮子）保存起来．然后依靠飞轮的惯性再反过来向外输出带动曲轴转动，靠消耗飞轮的机械能完成排气以及下一循环的吸气、压缩．这样内燃机就可连续工作下去了．
板书：在做功冲程燃气对活塞做功，内能转化为机械能．其余三个冲程靠消耗飞轮的机械能来完成
打开flash课件，让学生理解汽油机的工作原理．
(2)柴油机
板书：二、柴油机：用柴油作燃料的内燃机
柴油机与汽油机有共同的地方，也有不同之处．
①柴油机与汽油机的相同点：都是内燃机；一个工作循环都要经历四个冲程
②柴油机与汽油机的不同点：
构造方面：柴油机没有火花塞，而在相应位置上安装的是喷油嘴；
工作过程上：吸入的气体不同（汽油机吸入的是什么？柴油机吸入的只是空气）；
压缩情况不同（问：汽油机压缩冲程末温度、压强多大？柴油机压缩冲程末，气体体积要小得多．所以压强更大，温度更高，这个温度早已超过了柴油的燃点）；
点火方式不同（汽油机靠火花塞点火．柴油机由于压缩气体温度已超过柴油燃点，从喷油嘴喷入雾状柴油便可立即燃烧．这种方式称为压燃式）；
用途方面：柴油机比汽油机便宜，但汽油机一般比柴油机轻巧，所以汽油机通常用在飞机、小汽车、摩托车及一些小型农用机械上．而柴油机一般用在舰船、载重汽车、拖拉机、坦克以及发电机等大型设备上．
一．汽油机
1、构造：
2、汽油机的四个冲程：吸气冲程、压缩冲程、做功冲程、排气冲程．
3、汽油机的应用
二．柴油机
1、柴油机和汽油机的区别
2、柴油机的应用
完成本课对应训练．
