人教版 (2019)必修 第三册4 串联电路和并联电路学案

这是一份人教版 (2019)必修 第三册4 串联电路和并联电路学案，共6页。学案主要包含了串联电路和并联电路，　电压表和电流表的电路结构等内容，欢迎下载使用。

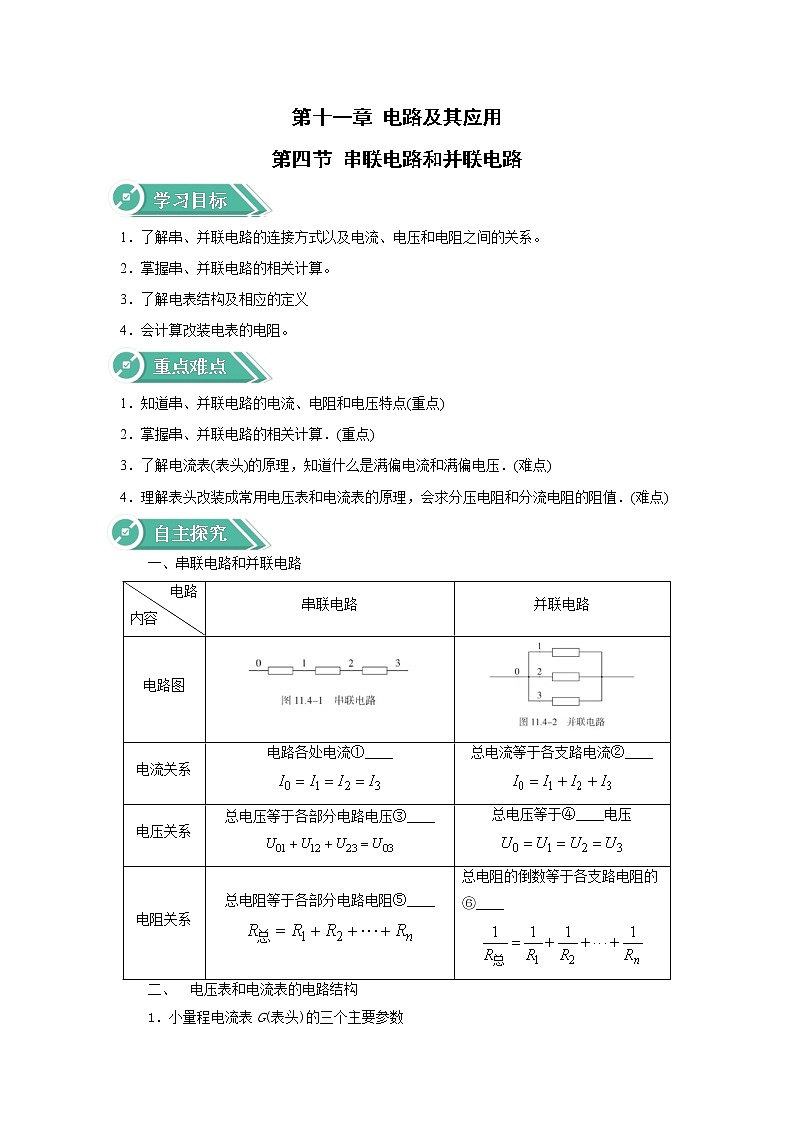

学习目标
1．了解串、并联电路的连接方式以及电流、电压和电阻之间的关系。
2．掌握串、并联电路的相关计算。
3．了解电表结构及相应的定义
4．会计算改装电表的电阻。
重点难点
1．知道串、并联电路的电流、电阻和电压特点(重点)
2．掌握串、并联电路的相关计算．(重点)
3．了解电流表(表头)的原理，知道什么是满偏电流和满偏电压．(难点)
4．理解表头改装成常用电压表和电流表的原理，会求分压电阻和分流电阻的阻值．(难点)
自主探究
一、串联电路和并联电路
二、 电压表和电流表的电路结构

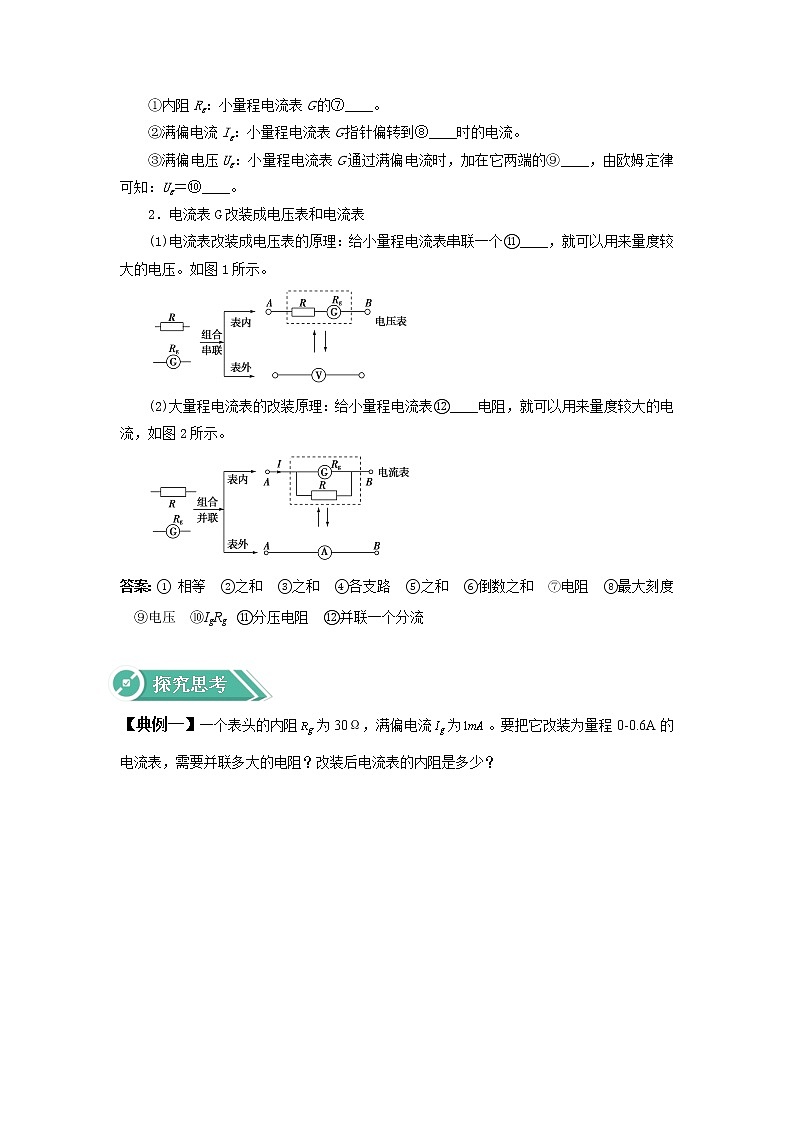

1．小量程电流表G(表头)的三个主要参数
①内阻Rg：小量程电流表G的⑦____。
②满偏电流Ig：小量程电流表G指针偏转到⑧____时的电流。
③满偏电压Ug：小量程电流表G通过满偏电流时，加在它两端的⑨____，由欧姆定律可知：Ug＝⑩____。
2．电流表G改装成电压表和电流表
(1)电流表改装成电压表的原理：给小量程电流表串联一个⑪____，就可以用来量度较大的电压。如图1所示。
(2)大量程电流表的改装原理：给小量程电流表⑫____电阻，就可以用来量度较大的电流，如图2所示。
答案：① 相等 ②之和 ③之和 ④各支路 ⑤之和 ⑥倒数之和 ⑦电阻 ⑧最大刻度 ⑨电压 ⑩IgRg ⑪分压电阻 ⑫并联一个分流
探究思考
【典例一】一个表头的内阻为30Ω，满偏电流为。要把它改装为量程0-0.6A的电流表，需要并联多大的电阻？改装后电流表的内阻是多少？
【典例二】如图所示，电流表和由两个相同的电流计改装而成，现将这两个电流表并联后接入电路中，闭合开关，调节滑动变阻器，下列说法中正确的是( )
A.和的读数之比为1:1
B.和的读数之比为5:1
C.和的指针偏转角度之比为1:1
D.和的指针偏转角度之比为1:5
解析：解析：图中的并联，表头两端的电压相等，电流相等，指针偏转的角度相同，所以的指针偏转角度之比为1:1;2量程不同的电流表读数不同，的量程为0~3A,的量程为0~0.6A，当指针偏转角度相同时，的读数之比为5:1,故B、C正确.
答案：B、C
知识梳理
随堂训练
1.如图所示，将一个改装的电流表接入电路进行校准，发现待测表的读数比标准表的读数偏大一些，表头G的满偏电流为，出现的误差可能是下述哪种原因引起的( )
A.的测量值比真实值偏大
B.的测量值比真实值偏小
C.所并联的比公式计算出的偏小
D.所并联的比公式计算出的偏大
2.用两个相同的小量程电流表，分别改装成了两个量程不同的大量程电流表，若把分别采用并联或串联的方式接入电路，如图所示，则闭合开关后，下列有关电流表的示数和电流表指针偏转角度的说法正确的是( )
A.图甲中的的示数相同B.图甲中的的指针偏角相同
C.图乙中的的示数和指针偏角都不同D.图乙中的的指针偏角相同
3.将两个完全相同的电流计改装成两个量程不同的电流表，已知改装后电流表的量程分别为，将两个改装后的电流表接在电路中，两电流表都没有烧毁。则下列说法正确的是( )
A.改装后两电流表的电阻之比为
B.将改装后的电流表串联，接通电路的偏转角之比为5:1
C.将改装后的电流表串联，接通电路的示数之比为5:1
D.将改装后的电流表并联，接通电路的示数之比为1:5
4.将满偏电流、内阻未知的电流表改装成电压表
(1)利用如图所示的电路测量电流表的内阻(图中电源的电动势)：先闭合,调节,使电流表指针偏转到满刻度；再闭合,保持不变,调节,使电流表指针偏转到满刻度的,读出此时的阻值为,则电流表内阻的测量值________。
(2)将该表改装成量程的电压表,需________(填“串联”或“并联”)阻值为________的电阻。
答案
1.答案：AD
解析：改装成的电流表（待测表）比标准表的示数大，说明流经表头G的电流偏大，根据并联电路特点知，所并联的电阻越大，流经表头G的电流越大，所以比公式计算出的偏大。同样如果测量值比真实值偏大，也会使所并联的偏大，故AD正确，BC错误。
2.答案：B
解析：题图甲中的并联，表头的电压相等，电流相等，指针偏转的角度相同，量程不同的电流表示数不同，故A错误，B正确；题图乙中的串联，的示数相同，由于量程不同，内阻不同，两电流表两端的电压不同，流过表头的电流不同，指针偏转的角度不同，故CD错误。
3.答案：BD
解析：两个电流表由小量程的电流计并联电阻改装而成，内阻之比等于电流表量程的反比，，A错误；两个电流表串联接入电路后，电流值相等，示数之比为1:1，的量程为0.6 A，的量程为3 A，则指针偏转角之比等于量程的反比，为5:1，B正确，C错误；两电表并联，电压值相等，示数之比等于内阻的反比，为1:5，D正确。
4.答案：(1)100
(2)串联；9900
解析：(1)闭合,和并联电压相等，各支路电流之和等于总电流。
由欧姆定律可知：,解得：；
(2)把电流表改装成电压表需要串联一个分压电阻，
分压电阻阻值：
电路
内容
串联电路
并联电路
电路图
电流关系
电路各处电流①____
总电流等于各支路电流②____
电压关系
总电压等于各部分电路电压③____
总电压等于④____电压
电阻关系
总电阻等于各部分电路电阻⑤____
总电阻的倒数等于各支路电阻的⑥____
