1.手电的小灯泡能发光，是因为有电流持续通过小灯泡。同一个小灯泡在不同的电路中，明暗不同，只是因为流过小灯泡的电流的大小不同。2.不同用电器工作时，流过用电器的电流肯定不同。大电器电流较大，小电器电流较小。3.如何表示电流大小？4.如何测量电流大小呢？

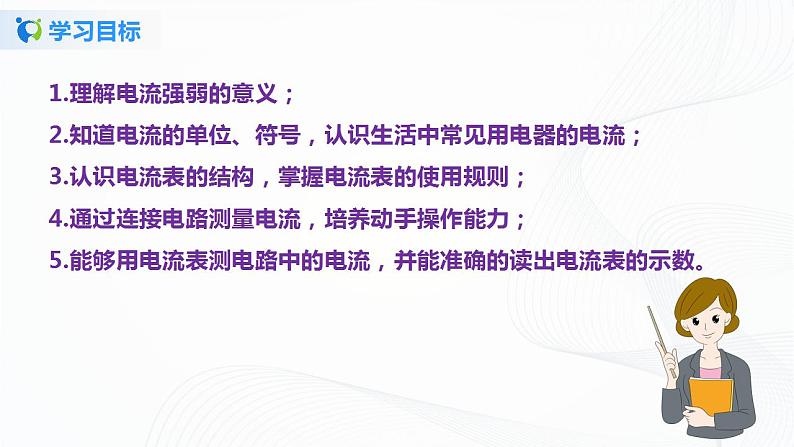

1.理解电流强弱的意义；2.知道电流的单位、符号，认识生活中常见用电器的电流；3.认识电流表的结构，掌握电流表的使用规则；4.通过连接电路测量电流，培养动手操作能力；5.能够用电流表测电路中的电流，并能准确的读出电流表的示数。

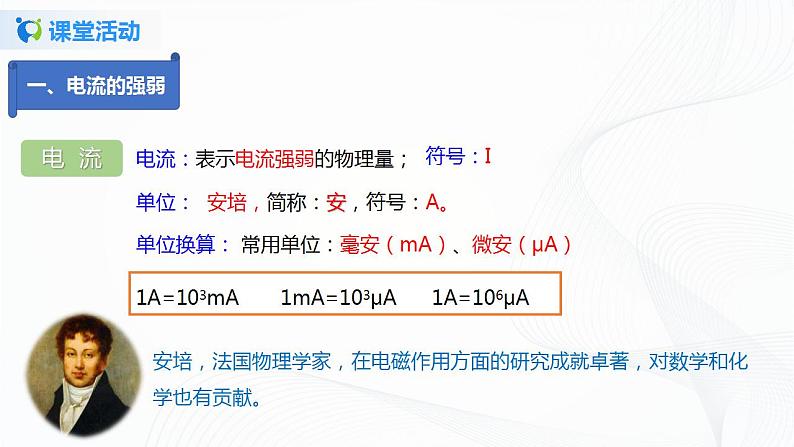

电流：表示电流强弱的物理量；
安培，简称：安，符号：A。
常用单位：毫安（mA）、微安（μA）
1A=103mA 1mA=103μA 1A=106μA

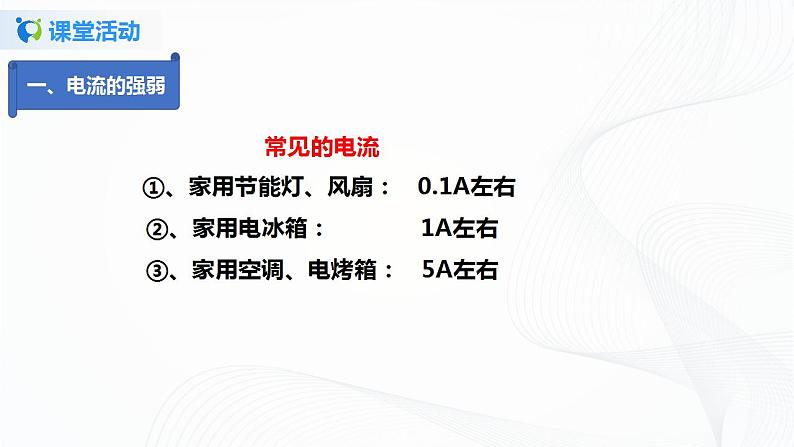

常见的电流 ①、家用节能灯、风扇： 0.1A左右②、家用电冰箱： 1A左右③、家用空调、电烤箱： 5A左右

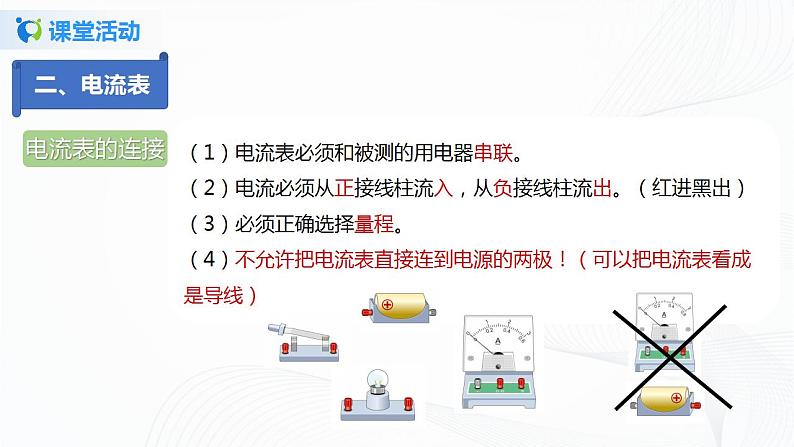

（1）电流表必须和被测的用电器串联。（2）电流必须从正接线柱流入，从负接线柱流出。（红进黑出）（3）必须正确选择量程。（4）不允许把电流表直接连到电源的两极！（可以把电流表看成是导线）

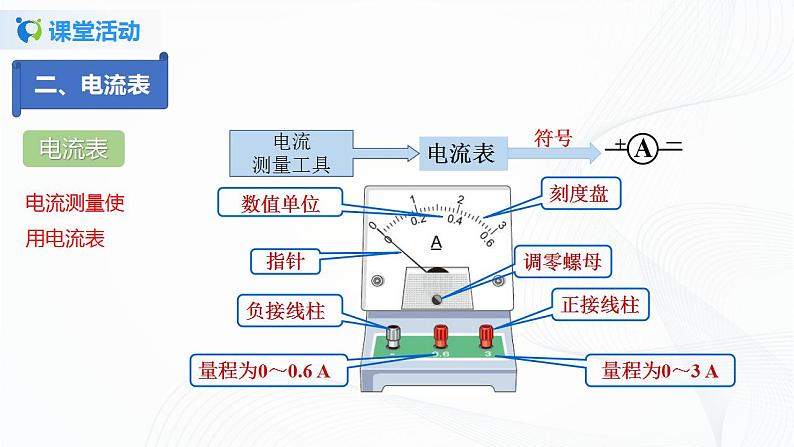

（1）明确所选电流表的量程；（2）确定电流表的分度值；（3）由指针位置读出示数。
请读出下列电流表的示数。
（1）画出实验电路图；（2）按电路图连接实验器材；（3）进行实验。
提示：为避免电流过大损坏电流表，在不能事先估算电流的情况下，要先闭合开关然后迅速断开（叫做“试触”），看看在开关闭合的瞬间指针的偏转是否在最大测量值之内。
1．连接实物图，要求两灯并联，开关控制两盏灯，电流表测灯L2的电流（约0.1 A），并画出电路图。
2．根据所给电路图连接实物图（干路电流为0.1A）。
1.如果想用电流表测量电路中通过灯泡L1 的电流，如图所示的电路图中正确的是（ ）。
解题分析: 看电路图判断电流表的使用是否正确，需从三个方面进行观察：（1）看是否串联接入电路；（2）看其正负接线柱是否接反；（3）看是否串联接入被测的那一部分电路。解析：A 图中电流表与灯泡L1 并联后直接接在电源两端；D 图中电流表正负接线柱接反，均是错误的；C 图中电流表测通过灯泡L2 的电流，不合题意；故答案是B。
2.下面四幅图的连接有问题吗？存在什么问题？
不能把电流表直接连到电源的两极上
电流表与被测用电器要串联
电流要从电流表的“+”接线柱进，“-”接线柱出
3.以下电路中，电流表连接方法正确的是（ ）。
开关控制_________，电流表A1 测_________的电流，电流表A2 测_________的电流，再画出电路图。
某同学在测通过灯泡的电流时,刚一“试触”就发现电流表的指针迅速摆动超过最大刻度,发生这种情况的原因可能是(　　)。A.电流表的“+”“-”接线柱接反了 ；B.灯泡的灯丝断了；C.电流表量程偏大；D.电流表量程偏小
1．关于电流表的使用，下列说法中不正确的（ ）。A．使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零；B．电流表要并联在被测电路中；C．当电路中的电流不可预先估计时，要用试触的方法来选定合适的量程；D．绝不允许不经过用电器把电流表直接接到电源的两极上2．某学生使用电流表时，根据电路中的待测电流，应选用0～0．6A的量程，但误将“-”和“3”两接线柱接入电路。这样做的结果是（ ）A．指针摆动角度大； B．指针摆动角度小，读数更准确；C．指针摆动角度小，会损坏电表； D．指针摆动角度小，读数不精确
3．在如图所示的几种电路中，电流表只测流经L2的电流的是（ ）。
3．连接实物图，要求两灯并联，开关控制两盏灯，电流表测灯L2的电流（约0.5 A），并画出电路图。
