高中物理第二章 电磁感应4 互感和自感第4课时课堂检测

一、单选题

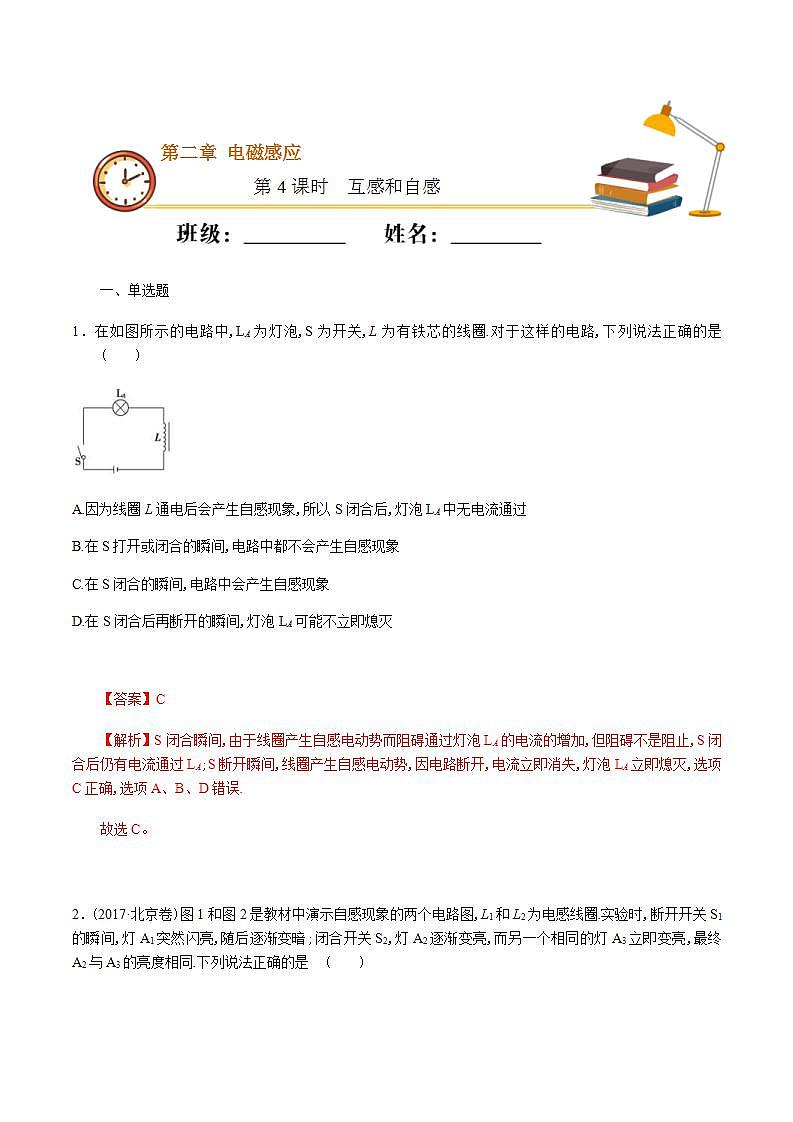

1．在如图所示的电路中,LA为灯泡,S为开关,L为有铁芯的线圈.对于这样的电路,下列说法正确的是 (　　)

A.因为线圈L通电后会产生自感现象,所以S闭合后,灯泡LA中无电流通过

B.在S打开或闭合的瞬间,电路中都不会产生自感现象

C.在S闭合的瞬间,电路中会产生自感现象

D.在S闭合后再断开的瞬间,灯泡LA可能不立即熄灭

【答案】C

【解析】S闭合瞬间,由于线圈产生自感电动势而阻碍通过灯泡LA的电流的增加,但阻碍不是阻止,S闭合后仍有电流通过LA;S断开瞬间,线圈产生自感电动势,因电路断开,电流立即消失,灯泡LA立即熄灭,选项C正确,选项A、B、D错误.

故选C。

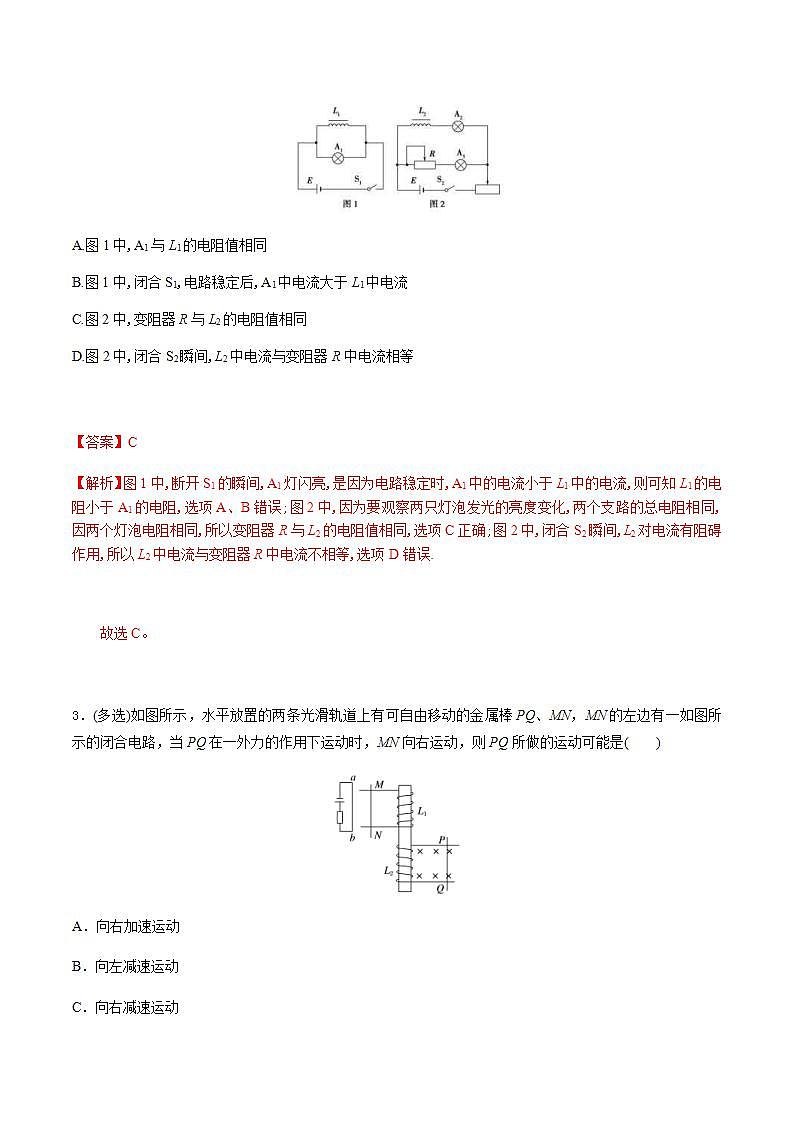

2．(2017·北京卷)图1和图2是教材中演示自感现象的两个电路图,L1和L2为电感线圈.实验时,断开开关S1的瞬间,灯A1突然闪亮,随后逐渐变暗;闭合开关S2,灯A2逐渐变亮,而另一个相同的灯A3立即变亮,最终A2与A3的亮度相同.下列说法正确的是              (　　)

A.图1中,A1与L1的电阻值相同

B.图1中,闭合S1,电路稳定后,A1中电流大于L1中电流

C.图2中,变阻器R与L2的电阻值相同

D.图2中,闭合S2瞬间,L2中电流与变阻器R中电流相等

【答案】C

【解析】图1中,断开S1的瞬间,A1灯闪亮,是因为电路稳定时,A1中的电流小于L1中的电流,则可知L1的电阻小于A1的电阻,选项A、B错误;图2中,因为要观察两只灯泡发光的亮度变化,两个支路的总电阻相同,因两个灯泡电阻相同,所以变阻器R与L2的电阻值相同,选项C正确;图2中,闭合S2瞬间,L2对电流有阻碍作用,所以L2中电流与变阻器R中电流不相等,选项D错误.

故选C。

3．(多选)如图所示，水平放置的两条光滑轨道上有可自由移动的金属棒PQ、MN，MN的左边有一如图所示的闭合电路，当PQ在一外力的作用下运动时，MN向右运动，则PQ所做的运动可能是(　　)

A．向右加速运动

B．向左减速运动

C．向右减速运动

D．向左减速运动

【答案】C

【解析】MN向右运动，说明MN受到向右的安培力，因为ab在MN处的磁场垂直纸面向里 MN中的感应电流方向为M→N L1中感应电流的磁场方向向上.若L2中磁场方向向上减弱PQ中电流方向为Q→P且减小向右减速运动；若L2中磁场方向向下增强PQ中电流方向为P→Q且增大向左加速运动．

故选：C。

4．如图所示装置中，线圈A、B彼此绝缘绕在一铁芯上，B的两端接有一电容器，A的两端与放在匀强磁场中的导电轨道连接，轨道上放有一根金属杆ab.要使电容器上极板带正电，金属杆ab在磁场中运动的情况可能是：

①向右减速滑行　②向右加速滑行

③向左减速滑行　④向左加速滑行

以上选项正确的是(　　)

A．①④  B．②③  C．①②  D．③④

【答案】B

【解析】若ab向右减速滑行，右边线圈中的磁场从上向下减小，故穿过左边线圈的磁通量从下向上减小，此时下极板带正电，①错误；若ab向右加速滑行，则右边线圈的磁场是从上向下增大，所以左侧线圈的磁通量从下向上增大，此时上极板带正电，②正确；同理③正确，④错误．

故选B。

二、多选题

5．(2020·贵阳模拟)(多选)如图所示的电路中,电源电动势为E,内阻为r,线圈L的电阻不计.以下判断正确的是 (　　)

A.闭合S,稳定后,电容器的a极板带正电

B.闭合S,稳定后,电容器两端电压小于E

C.断开S的瞬间,通过R1的电流方向向右

D.断开S的瞬间,通过R2的电流方向向右

【答案】   BC

【解析】　闭合S,稳定后,电容器相当于断路,线圈L相当于短路,所以电容器b极板与电源正极相连,带正电荷,选项A错误;电源有内阻,电容器两端电压等于电路的路端电压,小于电源电动势,选项B正确;断开S的瞬间,电容器与R2构成回路放电,通过R2的电流方向向左,选项D错误;断开S的瞬间,由于自感现象,线圈L相当于电源,阻碍原来的电流减小,通过线圈的电流方向不变,R1与线圈L构成回路,所以通过R1的电流方向向右,选项C正确.

故选BC。

6．(多选)(2020·山东青岛市质检)如图所示的电路中，A1和A2是完全相同的灯泡，线圈L的电阻可以忽略，下列说法中正确的是(　　)

A．闭合开关S接通电路时，A2始终比A1亮

B．闭合开关S接通电路时，A2先亮，A1后亮，最后一样亮

C．断开开关S切断电路时，A2先熄灭，A1过一会儿才熄灭

D．断开开关S切断电路时，A1和A2都要过一会儿才熄灭

【答案】BD

【解析】闭合开关S接通电路，A2立即亮，线圈对电流的增大有阻碍作用，所以通过A1的电流慢慢变大，最后两灯泡的电压一样大，所以一样亮，故A错误，B正确；断开开关S切断电路时，线圈对电流的减小有阻碍作用，相当于电源，与A1和A2串联，所以两灯泡都要过一会儿熄灭，故C错误，D正确．

故选BD。
