人教版八年级上册第1节 透镜精品随堂练习题

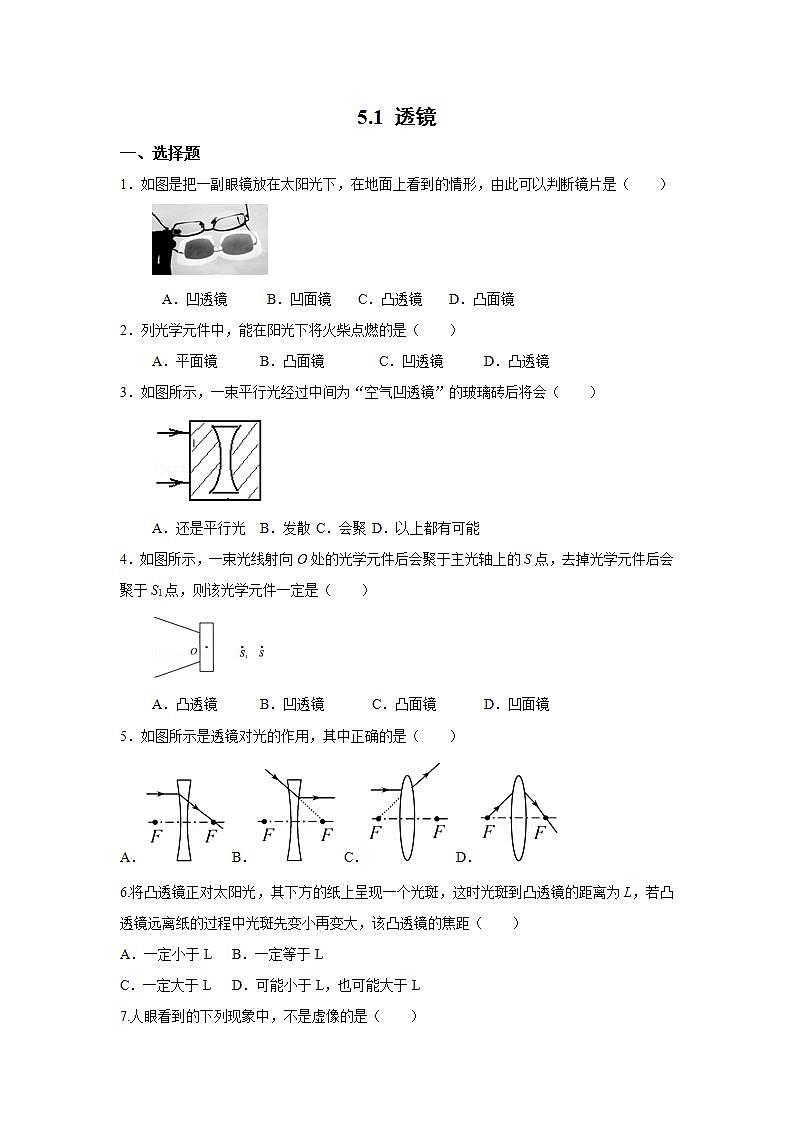

5.1 透镜

一、选择题

1．如图是把一副眼镜放在太阳光下，在地面上看到的情形，由此可以判断镜片是（　　）

A．凹透镜      B．凹面镜   C．凸透镜    D．凸面镜

2．列光学元件中，能在阳光下将火柴点燃的是（　　）

A．平面镜      B．凸面镜      C．凹透镜      D．凸透镜

3．如图所示，一束平行光经过中间为“空气凹透镜”的玻璃砖后将会（　　）

A．还是平行光 B．发散 C．会聚 D．以上都有可能

4．如图所示，一束光线射向O处的光学元件后会聚于主光轴上的S点，去掉光学元件后会聚于S1点，则该光学元件一定是（　　）

A．凸透镜    B．凹透镜    C．凸面镜    D．凹面镜

5．如图所示是透镜对光的作用，其中正确的是（　　）

A． B． C． D．

6.将凸透镜正对太阳光，其下方的纸上呈现一个光斑，这时光斑到凸透镜的距离为L，若凸透镜远离纸的过程中光斑先变小再变大，该凸透镜的焦距（　　）

A．一定小于L B．一定等于L

C．一定大于L D．可能小于L，也可能大于L

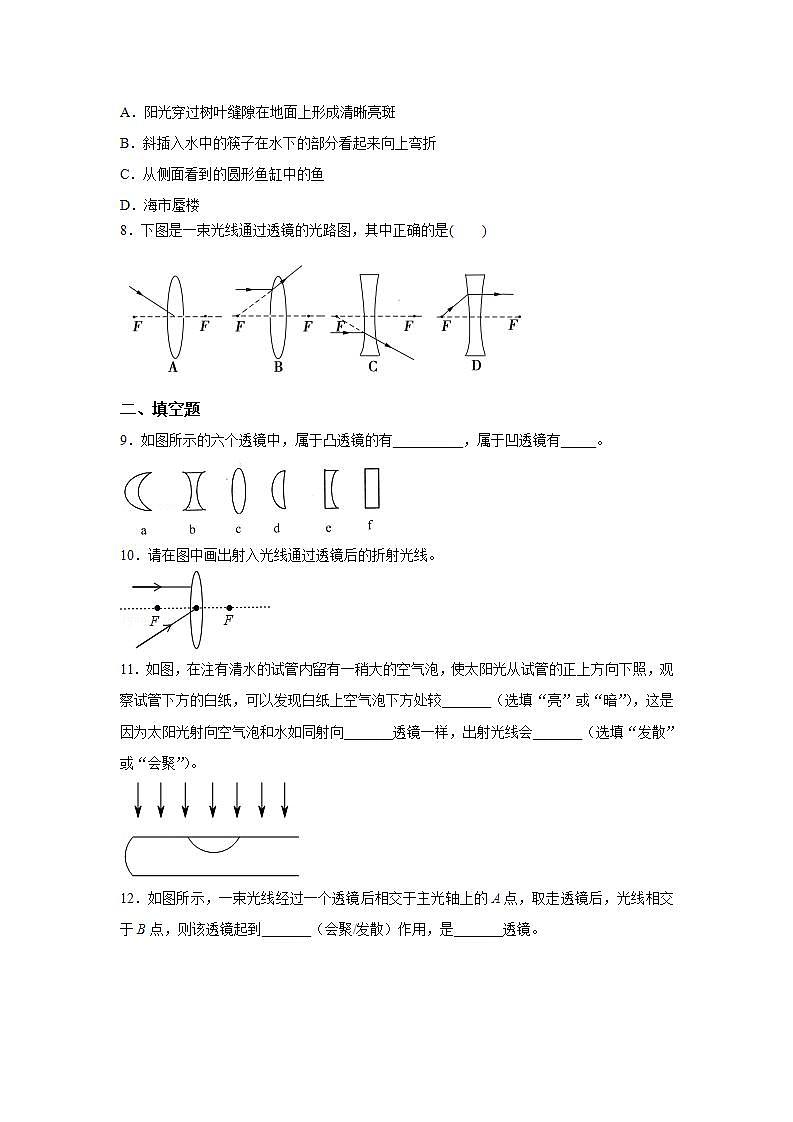

7.人眼看到的下列现象中，不是虚像的是（　　）

A．阳光穿过树叶缝隙在地面上形成清晰亮斑

B．斜插入水中的筷子在水下的部分看起来向上弯折

C．从侧面看到的圆形鱼缸中的鱼

D．海市蜃楼

8．下图是一束光线通过透镜的光路图，其中正确的是(　　)

二、填空题

9．如图所示的六个透镜中，属于凸透镜的有__________，属于凹透镜有_____。

10．请在图中画出射入光线通过透镜后的折射光线。

11．如图，在注有清水的试管内留有一稍大的空气泡，使太阳光从试管的正上方向下照，观察试管下方的白纸，可以发现白纸上空气泡下方处较_______（选填“亮”或“暗”），这是因为太阳光射向空气泡和水如同射向_______透镜一样，出射光线会_______（选填“发散”或“会聚”）。

12．如图所示，一束光线经过一个透镜后相交于主光轴上的A点，取走透镜后，光线相交于B点，则该透镜起到_______（会聚/发散）作用，是_______透镜。

13．请在图中画出入射光线对应的折射光线。

三、实验题

14．某物理学习小组选择如图所示的四个透镜进行探究实验(其中A、B和C、D是两组形状相同的凸透镜，它们分别用玻璃、塑料和水晶制作而成)。

(1)为了探究“凸透镜的焦距大小与透镜球形表面弯曲程度的关系”，小组同学应选择图中的哪两个凸透镜做实验？答：________(填字母序号)；器材确定后，接着小组同学让一束与主光轴平行的光，分别经过两凸透镜后会聚于焦点处，如图甲、乙所示。

比较两次实验的现象，可以得到的结论是：凸透镜表面越凸，凸透镜的焦距越________；

(2)探究了上面实验后，同学们还想探究“凸透镜的焦距大小与制作材料是否有关”，要完成这个实验，可采用编号为________的凸透镜，请你设计一个记录实验数据的表格。

(3)上面的两次探究活动中，都运用了一种研究问题的方法，这就是________。

参考答案及解析

一、选择题

1．A【解析】由图可见，阳光通过眼镜形成的光斑中间较四周暗，对光线起发散作用，因此是凹透镜。故选：A。

2．D【解析】能在阳光下将火柴点燃，说明该光学元件对光具有会聚作用；

根据平面镜、凸面镜、凹透镜和凸透镜的光学特点可知，只有凸透镜对光具有会聚作用，所以应该是凸透镜。故选：D。

3． C【解析】中间为“空气凹透镜”的玻璃砖可看作是两个凸透镜组合在一起了，而光线经过凸透镜后会变得会聚，经过两个凸透镜变得更加会聚。故选：C。

4．B【解析】放上透镜的会聚点A要比不放透镜的会聚点B更要远离透镜，由此可知，该透镜对光线有发散作用；所以该透镜是发散透镜即凹透镜。故选：B。

5．B【解析】A.对于凹透镜，平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点，故A错误；

B.对于凹透镜，指向另一侧焦点的光线经凹透镜折射后折射光线平行于主光轴，故B正确；

C.对于凸透镜，平行于主光轴的光线经凸透镜折射后将过焦点，故C错误；

D.对于凸透镜，通过焦点的光线经凸透镜折射后将平行于主光轴，故D错误。

故选：B。

6.C【解析】由于光斑到凸透镜的距离为L时，即像距为L时，纸上呈现一个并非最小的光斑，这个光斑可能是焦点之后的，也可能是焦点之前的光斑，所以凸透镜的焦距f≠L；若凸透镜远离纸的过程中光斑先变小再变大，说明凸透镜的焦点不在光斑之前，故焦点应在光斑之后，因此f一定大于L。故ABD错误，故C正确。

故选：C。

7.A【解析】A.阳光穿过树叶缝隙在地面上形成清晰亮斑，是光沿直线传播形成的太阳的实像，符合题意；

B.斜插入水中的筷子在水下的部分看起来向上弯折，是光的折射形成的虚像，不符合题意；

C.从圆形鱼缸的外侧看缸里养的金鱼比真实的鱼要大得多，这是因为圆形鱼缸盛水后鱼的身体和鱼缸壁之间形成了水凸透镜，鱼在水凸透镜的一倍焦距以内，成正立、放大的虚像，不符合题意；

D.“海市蜃楼”奇观，是光的折射形成的虚像，不符合题意。故选：A。

8．C　【解析】凸透镜对光线有会聚作用，凹透镜对光线有发散作用。

二、填空题

9．acd；be。

【解析】根据凸透镜和凹透镜的形状特点可知，acd都是中间厚、边缘薄的透镜，都是凸透镜；be都是中间薄、边缘厚的透镜，都是凹透镜。

10．

【解析】平行于主光轴的光线经凸透镜折射后将过焦点，过光心的光线经凸透镜折射后传播方向不改变，据此作出对应的折射光线，如图所示。

11．暗；凹；发散。

【解析】由于气泡的存在，气泡周边的水形成中间薄边缘厚的凹透镜，凹透镜对光线有发散的作用，故在气泡的下面对应的位置较暗。

12．发散；凹。

【解析】放上透镜的会聚点A要比不放透镜的会聚点B更要远离透镜，由此可知，该透镜对光线有发散作用；所以该透镜是发散透镜即凹透镜；

故答案为：发散；凹。

13．如答图所示

【解析】从凸透镜焦点发出的光经凸透镜折射后，平行于其主光轴。

三、实验题

14．(1)A、C　小　(2)A、B(或C、D)

实验记录表格设计如下：

(3)控制变量法

【解析】(1)要探究“凸透镜的焦距大小与透镜球形表面弯曲程度的关系”，应使所选凸透镜的材料相同，球面弯曲程度不同的透镜，A、C符合要求；由图甲、乙可知，凸透镜的球形表面弯曲程度越大，其焦距越小。(2)要探究“凸透镜的焦距大小与制作材料是否有关”，应选用球形表面弯曲程度相同，制作材料不同的凸透镜，故可选用A、B(或C、D)。设计的记录实验数据的表格中，至少要包括实验次数、透镜制作材料及焦距这三项内容。(3)由于影响凸透镜焦距的因素不是一个，故在以上的探究活动中用到的是控制变量法。
