初中物理人教版八年级上册第4节 光的折射课后复习题

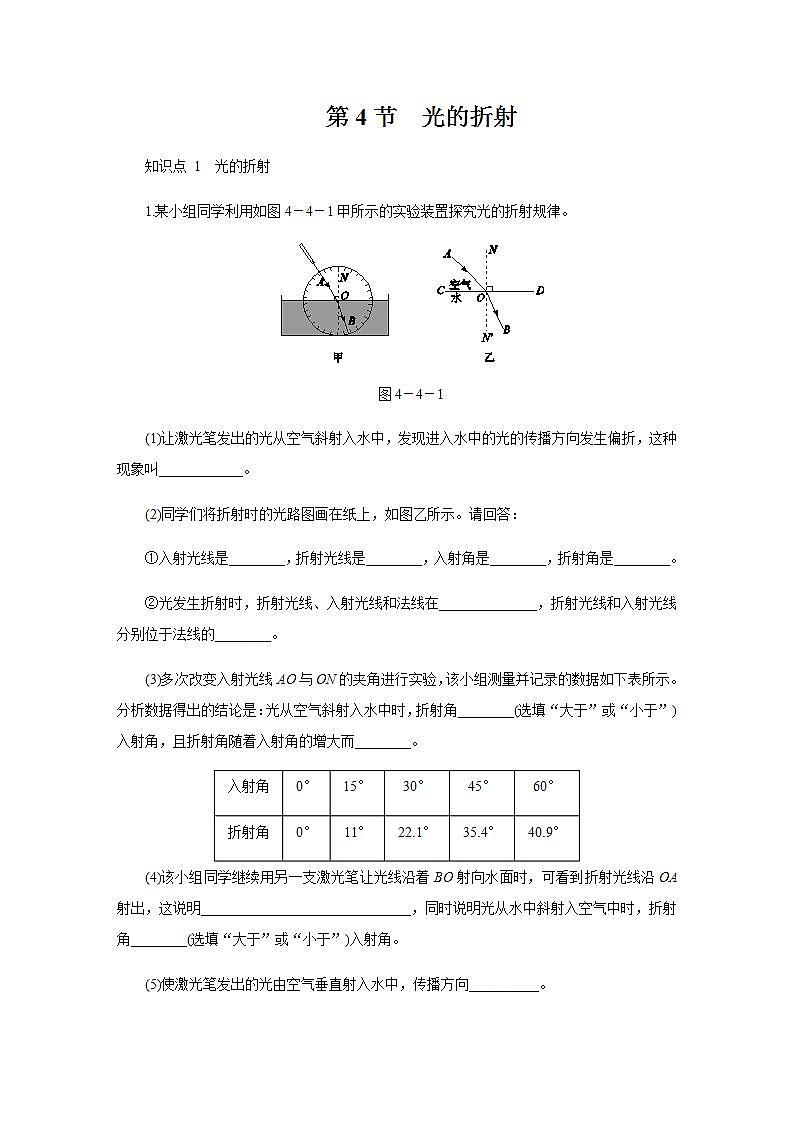

第4节　光的折射

知识点 1　光的折射

1.某小组同学利用如图4－4－1甲所示的实验装置探究光的折射规律。

图4－4－1

(1)让激光笔发出的光从空气斜射入水中，发现进入水中的光的传播方向发生偏折，这种现象叫____________。

(2)同学们将折射时的光路图画在纸上，如图乙所示。请回答：

①入射光线是________，折射光线是________，入射角是________，折射角是________。

②光发生折射时，折射光线、入射光线和法线在______________，折射光线和入射光线分别位于法线的________。

(3)多次改变入射光线AO与ON的夹角进行实验，该小组测量并记录的数据如下表所示。分析数据得出的结论是：光从空气斜射入水中时，折射角________(选填“大于”或“小于”)入射角，且折射角随着入射角的增大而________。

(4)该小组同学继续用另一支激光笔让光线沿着BO射向水面时，可看到折射光线沿OA射出，这说明______________________________，同时说明光从水中斜射入空气中时，折射角________(选填“大于”或“小于”)入射角。

(5)使激光笔发出的光由空气垂直射入水中，传播方向__________。

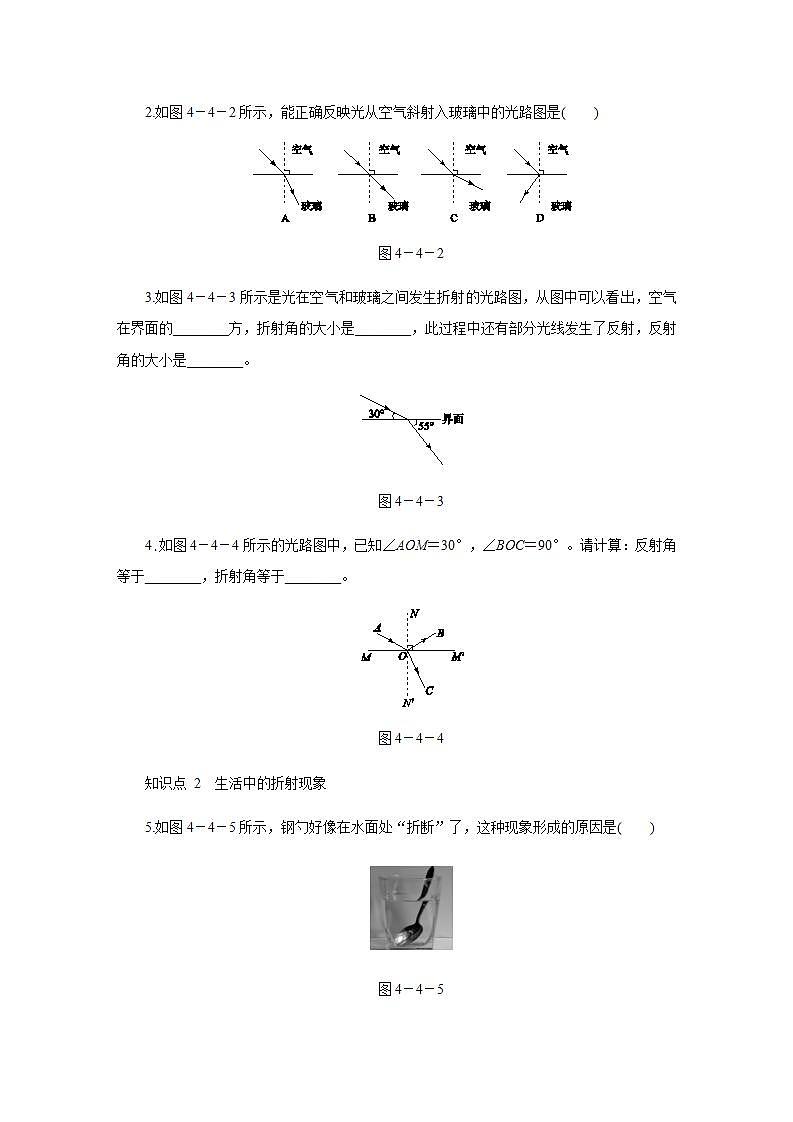

2.如图4－4－2所示，能正确反映光从空气斜射入玻璃中的光路图是(　　)

图4－4－2

3.如图4－4－3所示是光在空气和玻璃之间发生折射的光路图，从图中可以看出，空气在界面的________方，折射角的大小是________，此过程中还有部分光线发生了反射，反射角的大小是________。

图4－4－3

4.如图4－4－4所示的光路图中，已知∠AOM＝30°，∠BOC＝90°。请计算：反射角等于________，折射角等于________。

图4－4－4

知识点 2　生活中的折射现象

5.如图4－4－5所示，钢勺好像在水面处“折断”了，这种现象形成的原因是(　　)

图4－4－5

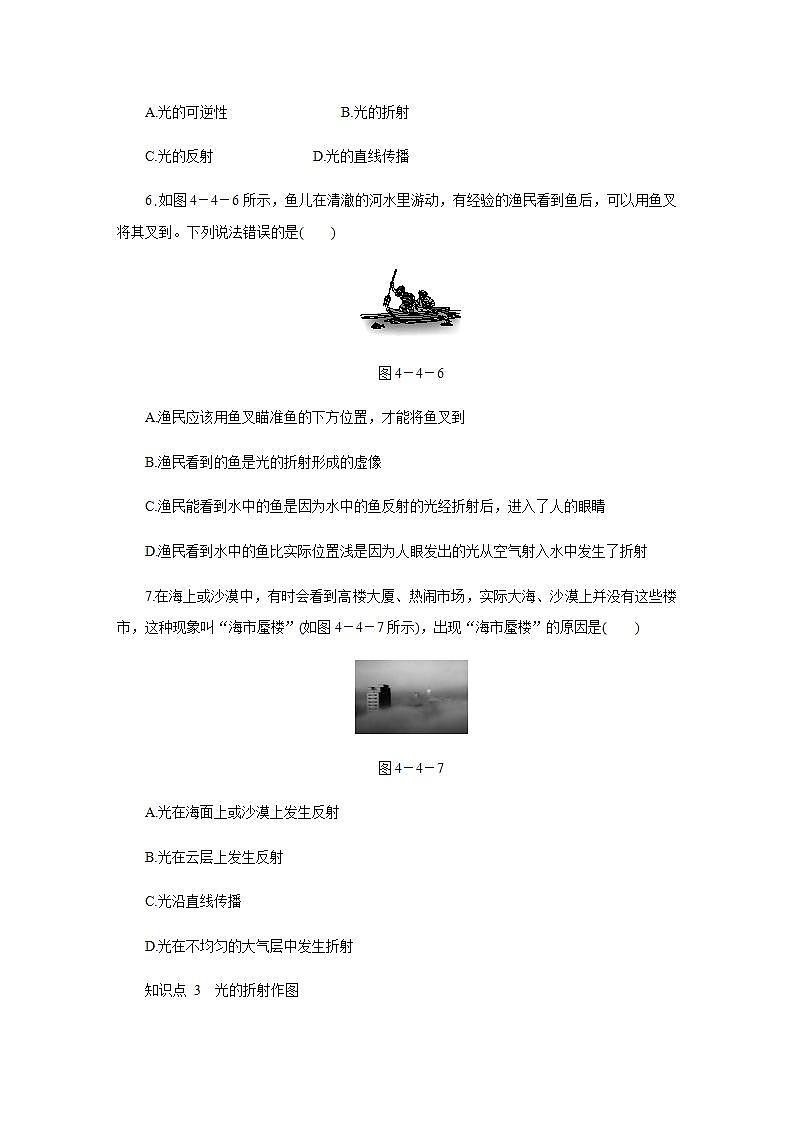

A.光的可逆性      B.光的折射

C.光的反射      D.光的直线传播

6.如图4－4－6所示，鱼儿在清澈的河水里游动，有经验的渔民看到鱼后，可以用鱼叉将其叉到。下列说法错误的是(　　)

图4－4－6

A.渔民应该用鱼叉瞄准鱼的下方位置，才能将鱼叉到

B.渔民看到的鱼是光的折射形成的虚像

C.渔民能看到水中的鱼是因为水中的鱼反射的光经折射后，进入了人的眼睛

D.渔民看到水中的鱼比实际位置浅是因为人眼发出的光从空气射入水中发生了折射

7.在海上或沙漠中，有时会看到高楼大厦、热闹市场，实际大海、沙漠上并没有这些楼市，这种现象叫“海市蜃楼”(如图4－4－7所示)，出现“海市蜃楼”的原因是(　　)

图4－4－7

A.光在海面上或沙漠上发生反射

B.光在云层上发生反射

C.光沿直线传播

D.光在不均匀的大气层中发生折射

知识点 3　光的折射作图

8.如图4－4－8所示是一束从水中射向空气的光线，请画出这束光线在空气中的折射光线。

图4－4－8

9.如图4－4－9所示，一束光线在空气和水两种介质的分界面上发生折射，图中已标出了折射光线OB，请画出入射光线AO。(要求保留作图痕迹)

图4－4－9

10.当光从一种介质射向另一种介质时，下列说法中正确的是(　　)

A.传播方向一定会发生偏折

B.发生折射时，折射角一定小于入射角

C.反射和折射不会同时发生

D.传播方向不一定会发生偏折

11.图4－4－10所示的四种现象中，可用光的折射原理解释的是(　　)

图4－4－10

12.同学们在湖边游玩，在湖水中看到了“云在水中飘，鱼在云上游”的美景。下列说法中正确的是(　　)

A.水中的鱼是光的折射所形成的虚像

B.水中的云是光的折射所形成的实像

C.水中的鱼是光的反射所形成的虚像

D.水中的云是光的反射所形成的实像

13.我们都知道“小马过河”的故事，根据光的折射规律，小马看到的河底位置比实际位置要________(选填“深”或“浅”)。小马在河中的“倒影”看起来比它本身要“暗”一些，主要是因为并不是所有的光在水面上都发生了________。

14.如图4－4－11所示，一束光在空气和玻璃两种介质的界面上发生了反射和折射。请判断：__________是入射光线，折射角为__________(填度数)，玻璃在__________(选填“AB面的左方”“AB面的右方”“CD面的上方”或“CD面的下方”)。

图4－4－11

15.如图4－4－12所示，a、b是水中的一个发光点S发出的两条光线。请画出a、b的折射光线及从岸上看到的点S在水中像的位置S′。(保留作图痕迹)

图4－4－12

考|　　题|　　展|　　示

16.2018·东营  面对清澈见底、看起来不过齐腰深的池水，不会游泳的人千万不要贸然下去，因为人们看到的池水深度和它的实际深度并不相同，图4－4－13所示四幅图能正确解释此现象的是(　　)

图4－4－13

17.2018·黄石  如图4－4－14所示，水里的光源O发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过P点，折射光线经过A点，请在图中先找出在水面处的反射点，再作出入射光线、反射光线和折射光线。

图4－4－14

教师详解详析

1.(1)光的折射

(2)①AO　OB　∠AON　∠N′OB

②同一平面内　两侧　(3)小于　增大

(4)折射时光路是可逆的　大于　(5)不变

2.A

3.上　35°　60°　[解析] 由题图知：光线从上方斜射向下方，即上方光线是入射光线，下方光线是折射光线；折射光线与法线的夹角叫做折射角，由图知折射角是90°－55°＝35°；已知入射光线与界面的夹角是30°，则入射角为90°－30°＝60°。根据反射角等于入射角知，反射角也是60°。折射角小于入射角，则界面上方是空气，下方是玻璃。

4.60°　30°　[解析] 由光的反射定律知：反射角等于入射角，则∠NOB＝∠AON＝90°－∠AOM＝90°－30°＝60°；折射角∠N′OC＝180°－∠NOB－∠BOC＝180°－60°－90°＝30°。

5.B　[解析] 钢勺“折断”是因为光从水中斜射入空气中时，发生了折射。

6.D　

7.D

8.如图所示

[解析] 图中已经画出法线，根据折射规律可知：折射光线、入射光线分别位于法线两侧，即在法线左侧的空气中画出折射光线，注意折射角大于入射角。

9.如图所示

[解析] 过折射点O垂直于界面作出法线，折射角为90°－45°＝45°，根据光的折射规律，在法线右侧的水中画出入射光线，且使入射角小于45°。

10.D　

11.D　[解析] 镜中花是平面镜成像，是花反射的光线照射到平面镜后被反射形成的虚像，属于光的反射现象，A不符合题意；水中桥是平面镜成像，是桥反射的光线照射到水面后被反射形成的虚像，属于光的反射现象，B不符合题意；林中影是光在直线传播的过程中遇到了不透明的树木，在树木后面光照不到的区域形成的影子，属于光的直线传播现象，C不符合题意；缸中鱼是鱼反射的光从水中斜射入空气中时形成的虚像，属于光的折射现象，D符合题意。

12.A　[解析] 水中的云是云在水中成的虚像，是由于光的反射形成的；我们看到水中的鱼，其实看到的是鱼的虚像，是由于光的折射形成的。

13.浅　反射

[解析] 河底反射出的光线从水中斜射到水面时，要发生折射，折射角大于入射角，折射光线的反向延长线的交点即像点在物体的上方，所以看到的河底的位置比实际位置要浅；光射到水面时，一部分光线发生了反射，另一部分发生了折射而进入水中，所以小马在河中的“倒影”看起来比小马本身“暗”一些。

14.EO　60°　AB面的左方

[解析] 由图可知，∠BOE＝60°，所以∠EOC＝90°－60°＝30°，而∠FOC＝30°，根据反射角等于入射角，所以CD为法线，AB为界面；折射光线和入射光线分别位于法线两侧，则OG一定为折射光线，EO为入射光线，OF为反射光线，折射角为∠DOG＝60°。因当光线从玻璃斜射入空气时，折射角大于入射角，所以这束光线是由玻璃进入空气的，玻璃在AB面的左方。

15.如图所示

16.C　[解析] 人看到的池水深度和它的实际深度并不相同，是因为光线从水中斜射入空气中，折射光线进入人的眼睛，人眼逆着折射光线看去，认为光是由池底上方的虚像处发出的，故池水变浅。

17.如图所示

[解析] 根据平面镜成像的特点，作出点光源O关于水面的对称点O′，由于反射光线的反向延长线要过像点O′，连接P、O′，与水面的交点就是入射点M。

分别连接OM、MP、MA，可得入射光线、反射光线、折射光线。
