人教版八年级上册第1节 透镜精品精练

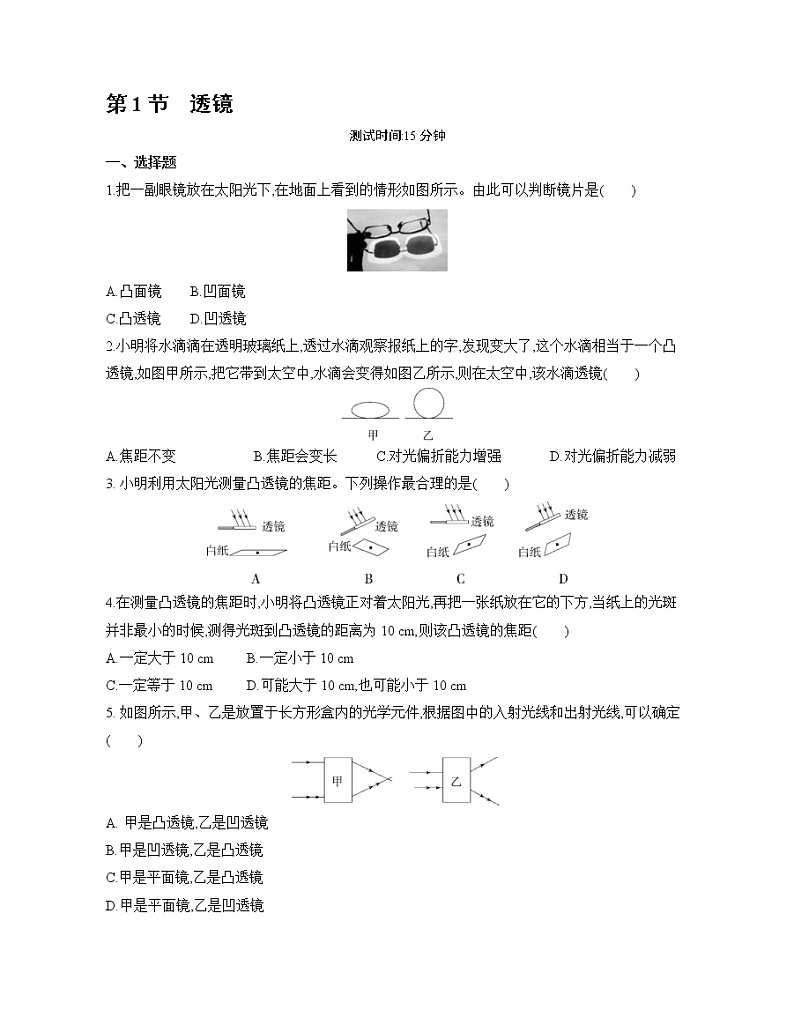

第1节　透镜

测试时间:15分钟

一、选择题

1.把一副眼镜放在太阳光下,在地面上看到的情形如图所示。由此可以判断镜片是(　　)

A.凸面镜 B.凹面镜

C.凸透镜 D.凹透镜

2.小明将水滴滴在透明玻璃纸上,透过水滴观察报纸上的字,发现变大了,这个水滴相当于一个凸透镜,如图甲所示,把它带到太空中,水滴会变得如图乙所示,则在太空中,该水滴透镜(　　)

A.焦距不变                   B.焦距会变长           C.对光偏折能力增强       D.对光偏折能力减弱

3. 小明利用太阳光测量凸透镜的焦距。下列操作最合理的是(　　)

4.在测量凸透镜的焦距时,小明将凸透镜正对着太阳光,再把一张纸放在它的下方,当纸上的光斑并非最小的时候,测得光斑到凸透镜的距离为10 cm,则该凸透镜的焦距(　　)

A.一定大于10 cm     B.一定小于10 cm

C.一定等于10 cm     D.可能大于10 cm,也可能小于10 cm

5. 如图所示,甲、乙是放置于长方形盒内的光学元件,根据图中的入射光线和出射光线,可以确定(　　)

1. 甲是凸透镜,乙是凹透镜

B.甲是凹透镜,乙是凸透镜

C.甲是平面镜,乙是凸透镜

D.甲是平面镜,乙是凹透镜

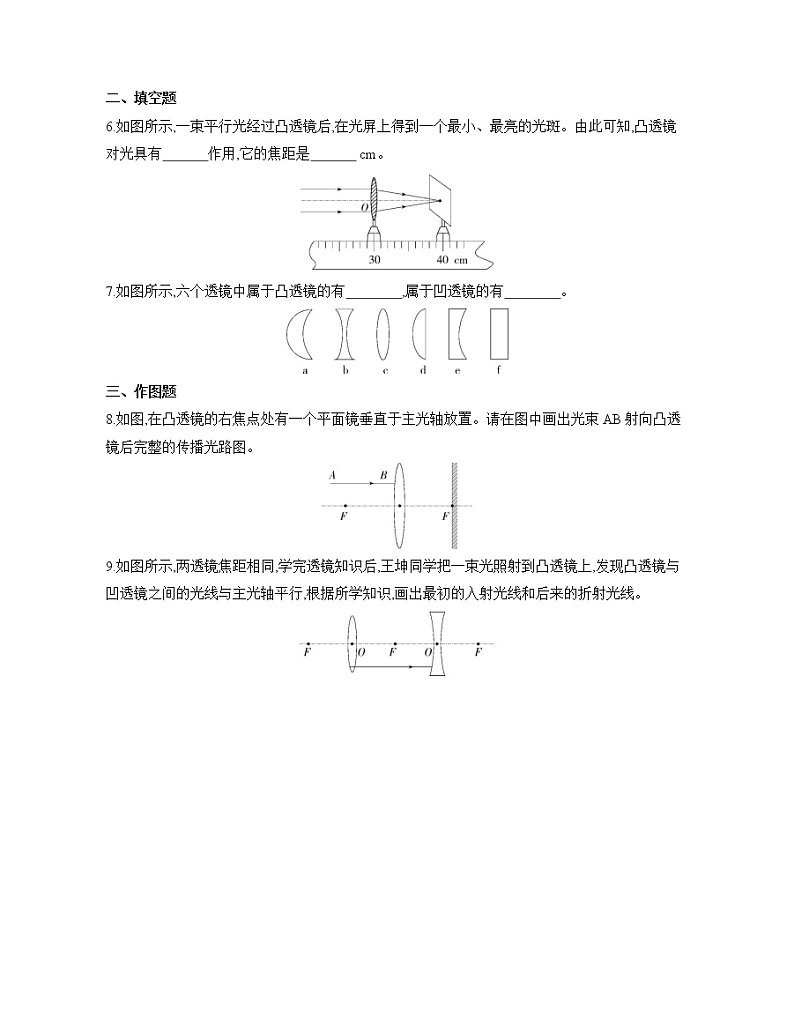

二、填空题

6.如图所示,一束平行光经过凸透镜后,在光屏上得到一个最小、最亮的光斑。由此可知,凸透镜对光具有　　 　作用,它的焦距是　　 　 cm。

7.如图所示,六个透镜中属于凸透镜的有　　　　,属于凹透镜的有　　　　。

三、作图题

8.如图,在凸透镜的右焦点处有一个平面镜垂直于主光轴放置。请在图中画出光束AB射向凸透镜后完整的传播光路图。

9.如图所示,两透镜焦距相同,学完透镜知识后,王坤同学把一束光照射到凸透镜上,发现凸透镜与凹透镜之间的光线与主光轴平行,根据所学知识,画出最初的入射光线和后来的折射光线。

答案全解全析

1.答案　D　阳光通过镜片形成的光斑中间比较暗,镜片对光起发散作用,因此是凹透镜。

2.答案　C　水滴相当于一个凸透镜,对光有会聚作用;凸透镜对光的偏折能力与凸透镜的凸起程度有关,水滴凸透镜越凸,对光的偏折能力越强,焦距也会变小。

3.答案　D　利用会聚太阳光法测焦距时,要将凸透镜正对着太阳光,把白纸置于另一侧且与镜面平行,改变白纸与凸透镜间的距离,直到白纸上出现一个最小、最亮的光斑,测出光斑到凸透镜的距离,可得凸透镜的焦距。

4.答案　D　平行于主光轴的光经凸透镜折射后会聚于一点,这个点到透镜光心的距离为该透镜的焦距;这个非最小的光斑可能在焦点之前,也可能在焦点之后,故该凸透镜的焦距可能大于10 cm,也可能小于10 cm。

5.答案　A　左图中折射光线与入射光线相比变得会聚,所以甲光学元件对光有会聚作用,甲是凸透镜;右图中折射光线与入射光线相比变得发散,所以乙光学元件对光有发散作用,乙是凹透镜。

6.答案　会聚　10.0

解析　平行光经凸透镜后会聚到一点,说明凸透镜对光具有会聚作用;光屏上最小、最亮的光斑所在位置是凸透镜的焦点的位置,焦点到凸透镜光心的距离为40.0 cm-30.0 cm=10.0 cm,即凸透镜的焦距为10.0 cm。

7.答案　a、c、d　 b、e

解析　凸透镜的形状特点是中间厚、边缘薄;凹透镜的形状特点是中间薄、边缘厚。

8.答案　如图所示

解析　(1)平行于主光轴的光线经凸透镜折射后射向焦点F;(2)射向焦点F的光线入射到平面镜上,入射点为F,凸透镜的主光轴正好为法线,根据反射角等于入射角,在法线的下侧画出反射光线;该反射光线是过凸透镜焦点的光线,经凸透镜折射后将平行于主光轴射出。

9.答案　如图所示

解析　通过焦点的光线经凸透镜折射后将平行于主光轴;平行于主光轴的光线经凹透镜折射后,其折射光线的反向延长线过焦点。
