人教版九年级物理第十六章《电压  电阻》单元测试  含答案

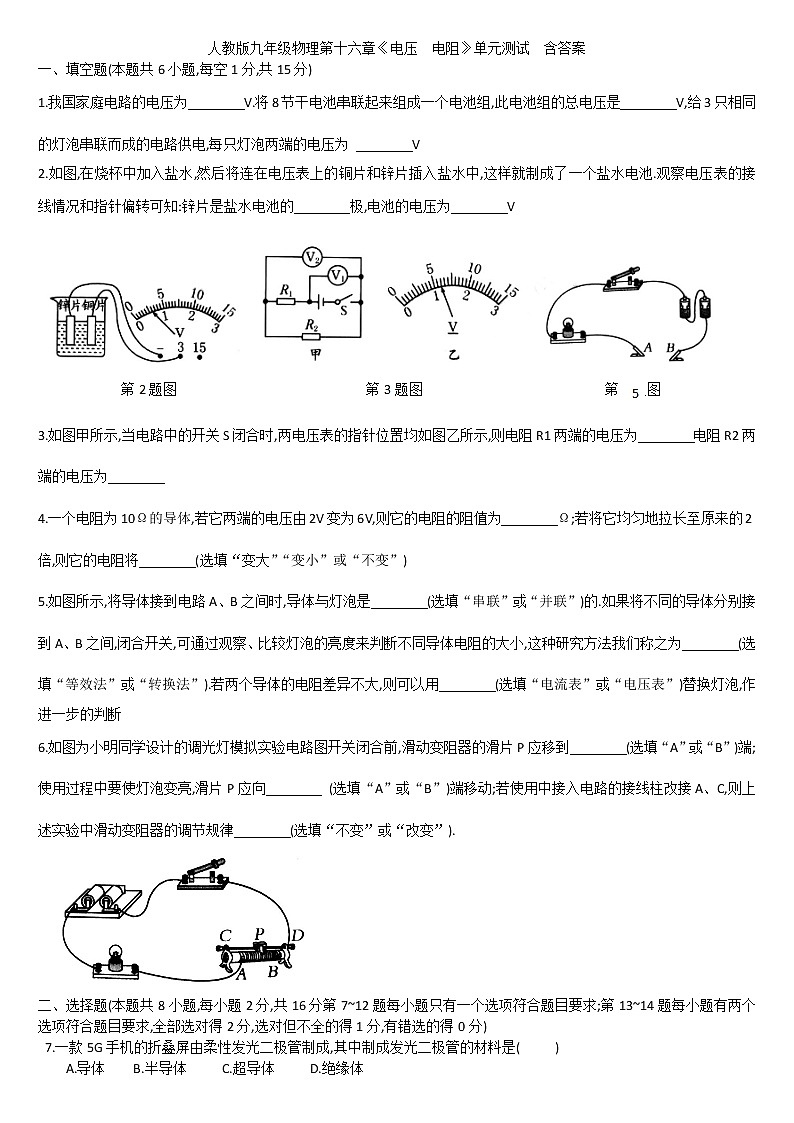

一、填空题(本题共6小题,每空1分,共15分)

1.我国家庭电路的电压为＿＿＿V.将8节干电池串联起来组成一个电池组,此电池组的总电压是＿＿＿V,给3只相同的灯泡串联而成的电路供电,每只灯泡两端的电压为 ＿＿＿V

2.如图,在烧杯中加入盐水,然后将连在电压表上的铜片和锌片插入盐水中,这样就制成了一个盐水电池.观察电压表的接线情况和指针偏转可知:锌片是盐水电池的＿＿＿极,电池的电压为＿＿＿V

3.如图甲所示,当电路中的开关S闭合时,两电压表的指针位置均如图乙所示,则电阻R1两端的电压为＿＿＿电阻R2两端的电压为＿＿＿

4.一个电阻为10Ω的导体,若它两端的电压由2V变为6V,则它的电阻的阻值为＿＿＿Ω;若将它均匀地拉长至原来的2倍,则它的电阻将＿＿＿(选填“变大”“变小”或“不变”)

5.如图所示,将导体接到电路A、B之间时,导体与灯泡是＿＿＿(选填“串联”或“并联”)的.如果将不同的导体分别接到A、B之间,闭合开关,可通过观察、比较灯泡的亮度来判断不同导体电阻的大小,这种研究方法我们称之为＿＿＿(选填“等效法”或“转换法”).若两个导体的电阻差异不大,则可以用＿＿＿(选填“电流表”或“电压表”)替换灯泡,作进一步的判断

6.如图为小明同学设计的调光灯模拟实验电路图开关闭合前,滑动变阻器的滑片P应移到＿＿＿(选填“A”或“B”)端;使用过程中要使灯泡变亮,滑片P应向＿＿＿ (选填“A”或“B”)端移动;若使用中接入电路的接线柱改接A、C,则上述实验中滑动变阻器的调节规律＿＿＿(选填“不变”或“改变”).

二、选择题(本题共8小题,每小题2分,共16分第7~12题每小题只有一个选项符合题目要求;第13~14题每小题有两个选项符合题目要求,全部选对得2分,选对但不全的得1分,有错选的得0分)

 7.一款5G手机的折叠屏由柔性发光二极管制成,其中制成发光二极管的材料是(     )

A.导体    B.半导体     C.超导体     D.绝缘体

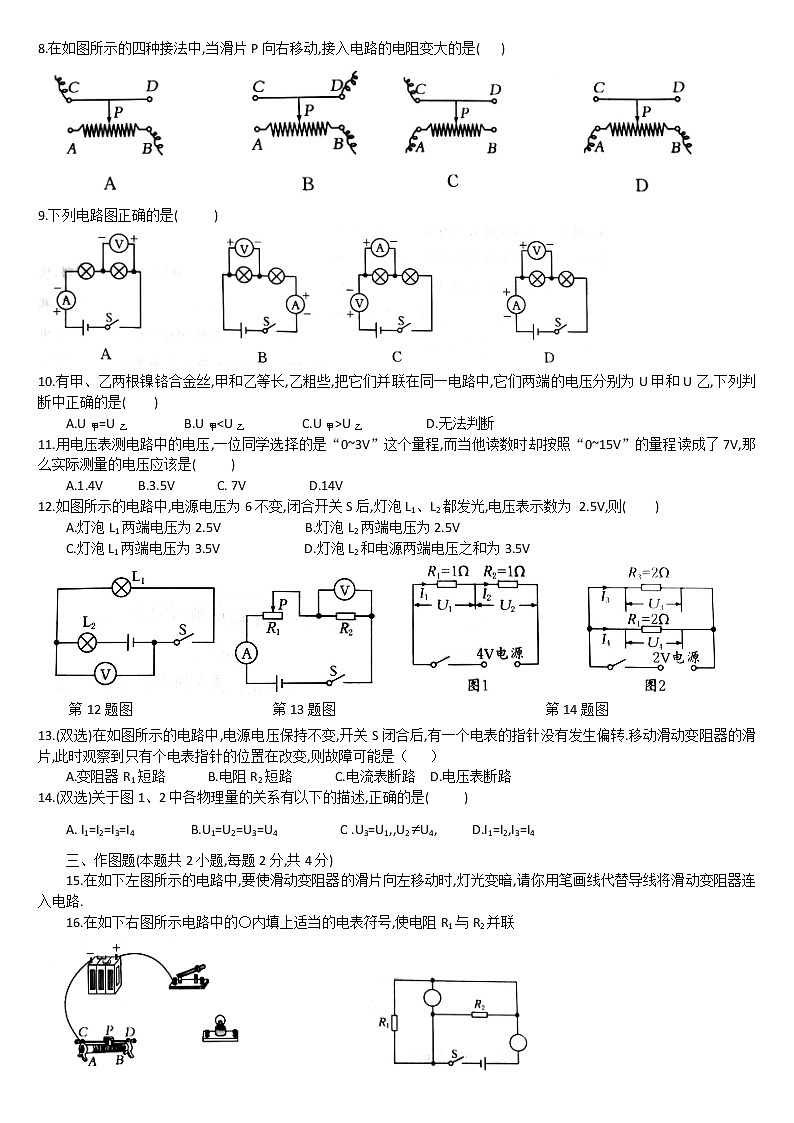

8.在如图所示的四种接法中,当滑片P向右移动,接入电路的电阻变大的是(   )

9.下列电路图正确的是(     )

10.有甲、乙两根镍铬合金丝,甲和乙等长,乙粗些,把它们并联在同一电路中,它们两端的电压分别为U甲和U乙,下列判断中正确的是(    )

    A.U甲=U乙        B.U甲<U乙        C.U甲>U乙         D.无法判断

11.用电压表测电路中的电压,一位同学选择的是“0~3V”这个量程,而当他读数时却按照“0~15V”的量程读成了7V,那么实际测量的电压应该是(     )

    A.1.4V     B.3.5V      C. 7V         D.14V

12.如图所示的电路中,电源电压为6不变,闭合开关S后,灯泡L1、L2都发光,电压表示数为 2.5V,则(    )

    A.灯泡L1两端电压为2.5V            B.灯泡L2两端电压为2.5V

    C.灯泡L1两端电压为3.5V            D.灯泡L2和电源两端电压之和为3.5V

13.(双选)在如图所示的电路中,电源电压保持不变,开关S闭合后,有一个电表的指针没有发生偏转.移动滑动变阻器的滑片,此时观察到只有个电表指针的位置在改变,则故障可能是（   ）

    A.变阻器R1短路      B.电阻R2短路      C.电流表断路  D.电压表断路

14.(双选)关于图1、2中各物理量的关系有以下的描述,正确的是(     )

    A. I1=I2=I3=I4        B.U1=U2=U3=U4         C .U3=U1,,U2≠U4,     D.I1=I2,I3=I4

    三、作图题(本题共2小题,每题2分,共4分)

    15.在如下左图所示的电路中,要使滑动变阻器的滑片向左移动时,灯光变暗,请你用笔画线代替导线将滑动变阻器连入电路.

16.在如下右图所示电路中的○内填上适当的电表符号,使电阻R1与R2并联

四、实验探究题(本题共3小题,第17题6分,第18题7分,第19题6分,共19分)

    17.小亮同学在做“研究串联电路电压特点”的实验中,实验所用的器材如图1所示,电源为两节新干电池.请你根据要求完成下列任务

  (1)请在图2虚线框内画出图1所示的电路图(2)如图1,闭合开关S,发现电压表示数接近3V,则故障可能是小灯泡L1＿＿＿ 或小灯泡L2＿＿＿ (均选填“短路”或“断路”)

(3)为了防止偶然因素对实验的影响,他采用更换不同规格的小灯泡重复实验,完成了第2次和第3次测量,请设计出实验记录表格

18.某实验小组利用图1所示的电路探究“影响导体电阻大小因素”的实验.将a、b、c、d四根导体分别接入电路,经过测量,得到下表所示数据

(1)实验中,通过比较电路中＿＿＿的大小,判断导体电阻的大小

    (2)若要探究导体长度对电阻是否有影响,则应该选用＿＿＿(填编号)两根导体进行对比实验

    (3)选取导体＿＿＿(填编号)进行实验可以探究导体电阻大小与导体横截面积的关系

    (4)结论:在材料一定时,导体的电阻与长度成＿＿＿比,与横截面积成＿＿＿ 比

    (5)小明在科技活动中,了解到有一种用半导体材料制成的热敏电阻,其电阻R随温度t变化的图象如图2甲所示

    ①热敏电阻的阻值随温度的升高而＿＿＿(选填“增大”或“减小”)

    ②小明想利用热敏电阻制成温度报警器,实验室中现有两只外形完全相同的电阻R1和R2,其中一只为热敏电阻,另一只为定值电阻(阻值不随温度的变化而变化).为了辨别它们,小明设计了如图2乙所示的电路,接下来小明闭合开关,对其中一只电阻加热,若电流表的示数＿＿＿(选填“增大”或“减小”),则该电阻为热敏电阻

    19.某物理兴趣小组学习了导体电阻的知识后,对食盐水溶液的导电性能与什么因素有关提出了以下猜想:

    ①食盐水溶液的导电性能与溶液的浓度有关②食盐水溶液的导电性能与溶液的质量有关

    ③食盐水溶液的导电性能与溶液中两点间的距离有关

    为了验证猜想,他们设计了如图所示的装置,将电路中的a、b两金属片分别插入如图甲乙、丙、丁溶液中所示位置(金属片a、b每次插入溶液中的深度都相同)进行探究:

    (1)在连接电路时,开关必须断开,本实验电路中接入电阻R。的目的是＿＿＿

    (2)食盐水溶液的导电性能可以由＿＿＿来判断

    (3)将金属片a、b分别插入如图甲、乙所示位置可探究猜想＿＿＿(选填序号);为了探究猜想②应将金属片a、b分别插入＿＿＿两图所示位置

    (4)将金属片a、b分别插入如图乙、丁所示位置,若I乙≠I丁,由此可得到的结论是:＿＿＿＿＿＿＿＿＿

五、计算题(本题共2小题,第20题6分,第21题10分,共16分)

    20.如图所示,电源电压为6V恒定不变,当S闭合时,电压表所显示的电压值应是多少?当S断开时,电压表的示数为4V,则L2两端的电压为多少

21.如图所示,电源电压保持不变.当S2、S3闭合,S1断开时,电压表示数为6V

    (1)当S1、S3断开,S2闭合时,电压表示数为2.4V,则R1两端的电压为多少?

    (2)当S3断开,S1、S2闭合时,则R1两端的电压为多少?

    (3)当S1、S3闭合,S2断开时,电流表A和A的示数分别为0.5A和0.2A,则通过R2的电流为多少?电压表的示数为多少?(要求:每问在解答过程中必须用文字说明电路的连接情况或画出电路简图)

     答案

    1.220  12    4   2.负  0.6   3.4.8V   1.2V    4.10   变大   5.串联   转换法   电流表  6.B  A  不变

    7.B  8.C  9.B 10.A   11.A   12.A  13.BD  14.BD

15.

16.

17.（1）

（2）断路   短路

（3）

18.(1)电流表示数  (2)c、d  (3)b、c   (4)正反   (5)①减小②增大

    19.(1)防止电流过大烧坏电流表,起保护作用   (2)电流表示数大小   (3)①甲、丙

    (4)食盐水溶液的导电性能与溶液中两点间的距离有关

20.2

21.3.6  6
