人教版八年级上册第五章 透镜及其应用综合与测试单元测试巩固练习

这是一份人教版八年级上册第五章 透镜及其应用综合与测试单元测试巩固练习，文件包含第五章透镜及其应用能力提升测试卷原卷版doc、第五章透镜及其应用能力提升测试卷解析版doc等2份试卷配套教学资源，其中试卷共19页， 欢迎下载使用。

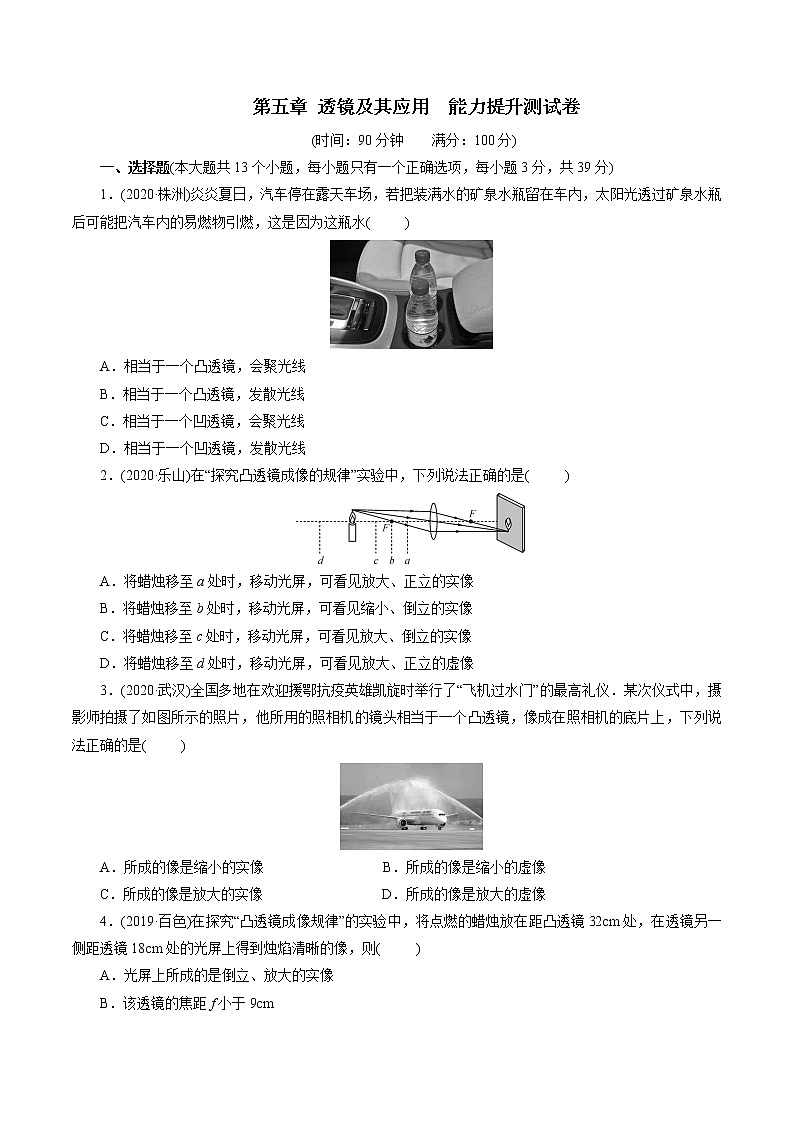

一、选择题(本大题共13个小题，每小题只有一个正确选项，每小题3分，共39分)
1．(2020·株洲)炎炎夏日，汽车停在露天车场，若把装满水的矿泉水瓶留在车内，太阳光透过矿泉水瓶后可能把汽车内的易燃物引燃，这是因为这瓶水( )
A．相当于一个凸透镜，会聚光线
B．相当于一个凸透镜，发散光线
C．相当于一个凹透镜，会聚光线
D．相当于一个凹透镜，发散光线
【答案】A
【解析】
矿泉水瓶都是圆柱形，两边薄、中间厚，能起到凸透镜的放大作用，有会聚光线的作用；故如果把装满水的矿泉水瓶留在车内，太阳光透过矿泉水瓶后可能把汽车内的易燃物引燃,故A符合题意。
2．(2020·乐山)在“探究凸透镜成像的规律”实验中，下列说法正确的是( )
A．将蜡烛移至a处时，移动光屏，可看见放大、正立的实像
B．将蜡烛移至b处时，移动光屏，可看见缩小、倒立的实像
C．将蜡烛移至c处时，移动光屏，可看见放大、倒立的实像
D．将蜡烛移至d处时，移动光屏，可看见放大、正立的虚像
【答案】C
【解析】
A、由图可知，将蜡烛移至a处时，物距小于焦距，成正立、放大的虚像，移动光屏，找不到像，故A错误；
B、将蜡烛移至b处时，物距等于焦距，此时不成像，故B错误；
C、将蜡烛移至c处时，物距大于一倍焦距小于二倍焦距，移动光屏，可看见放大、倒立的实像，故C正确；
D、将蜡烛移至d处时，物距大于焦距，移动光屏，可看见倒立的实像，故D错误。

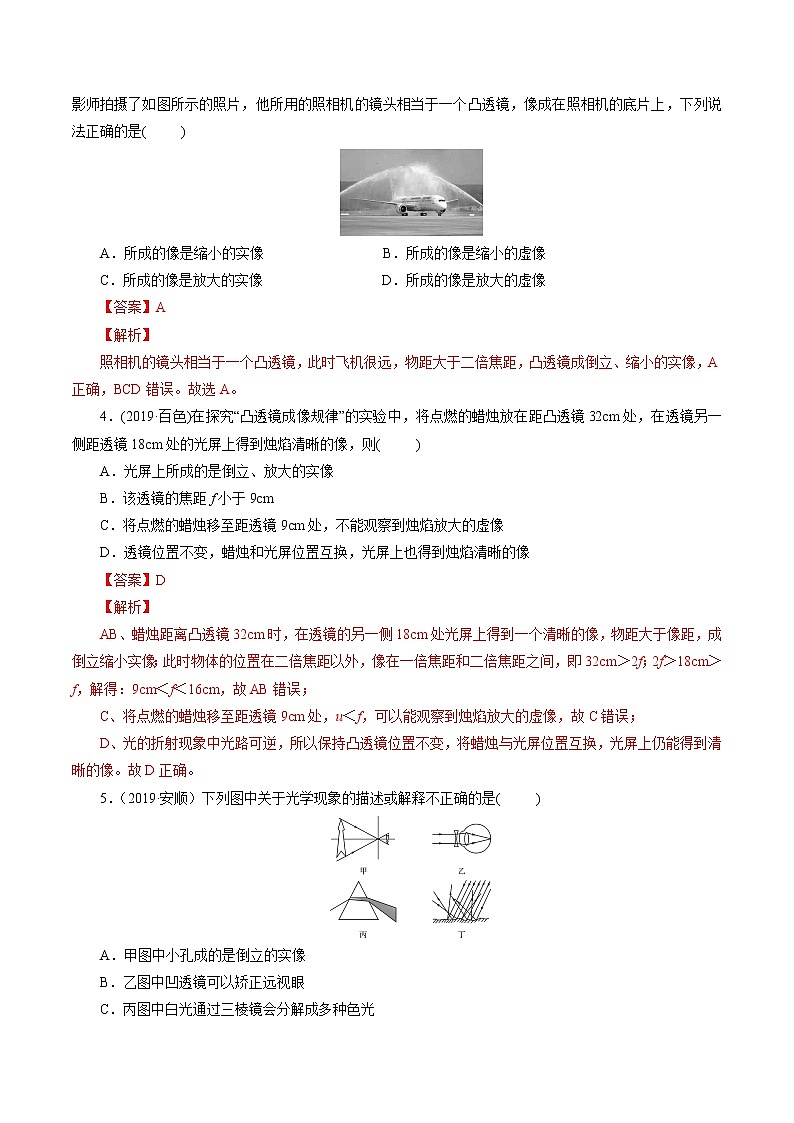

3．(2020·武汉)全国多地在欢迎援鄂抗疫英雄凯旋时举行了“飞机过水门”的最高礼仪．某次仪式中，摄影师拍摄了如图所示的照片，他所用的照相机的镜头相当于一个凸透镜，像成在照相机的底片上，下列说法正确的是( )
A．所成的像是缩小的实像 B．所成的像是缩小的虚像
C．所成的像是放大的实像 D．所成的像是放大的虚像
【答案】A
【解析】
照相机的镜头相当于一个凸透镜，此时飞机很远，物距大于二倍焦距，凸透镜成倒立、缩小的实像，A正确，BCD错误。故选A。
4．(2019·百色)在探究“凸透镜成像规律”的实验中，将点燃的蜡烛放在距凸透镜32cm处，在透镜另一侧距透镜18cm处的光屏上得到烛焰清晰的像，则( )
A．光屏上所成的是倒立、放大的实像
B．该透镜的焦距f小于9cm
C．将点燃的蜡烛移至距透镜9cm 处，不能观察到烛焰放大的虚像
D．透镜位置不变，蜡烛和光屏位置互换，光屏上也得到烛焰清晰的像
【答案】D
【解析】
AB、蜡烛距离凸透镜32cm时，在透镜的另一侧18cm处光屏上得到一个清晰的像，物距大于像距，成倒立缩小实像；此时物体的位置在二倍焦距以外，像在一倍焦距和二倍焦距之间，即32cm＞2f；2f＞18cm＞f，解得：9cm＜f＜16cm，故AB错误；
C、将点燃的蜡烛移至距透镜9cm处，u＜f，可以能观察到烛焰放大的虚像，故C错误；
D、光的折射现象中光路可逆，所以保持凸透镜位置不变，将蜡烛与光屏位置互换，光屏上仍能得到清晰的像。故D正确。
5．（2019·安顺）下列图中关于光学现象的描述或解释不正确的是( )
A．甲图中小孔成的是倒立的实像
B．乙图中凹透镜可以矫正远视眼
C．丙图中白光通过三棱镜会分解成多种色光
D．丁图中漫反射的光线遵循光的反射定律
【答案】B
【解析】
A、小孔成的是倒立的实像，是光在同种介质中沿直线传播形成的，故A正确；
B、近视眼需要佩戴凹透镜矫正，是光的折射原理，故B错误；
C、白光通过三棱镜可以分解成多种色光，从上往下依次是红、橙、黄、绿、蓝、靛、紫，说明太阳光是由各种色光混合而成的，故C正确；
D、漫反射的光线尽管杂乱无章，但每条光线仍然遵循光的反射定律，故D正确。
故选：B。
6．(2019·自贡)小明同学在第二届农博会上用数码相机（可调焦距）拍摄下了同一盒新品种彩色花菜的两张照片。如图所示，结合图片分析，下面说法不正确的是( )
甲 乙
A．照相机的镜头与老花镜属于一类透镜
B．凸透镜能成缩小的实像是照相机的工作原理
C．在物距相同的情况下，拍摄乙照片时，镜头焦距需调得小一些
D．在物距相同的情况下，拍摄乙照片时，镜头焦距需调得大一些
【答案】C
【解析】
A、照相机的镜头是凸透镜，老花镜也是凸透镜，属于同一类透镜，故A正确。
B、u＞2f，成倒立、缩小的实像，2f＞v＞f，应用于照相机和摄像机。故B正确。
C、照相机是利用凸透镜成倒立缩小实像的原理工作的。在物距不变的条件下，乙照片中彩色菜花大些，则拍摄乙照片时镜头的焦距需调得大些，故C错误、D正确。
7．（2019·邵阳）小红同学利用爷爷不用了的老花眼镜的一片镜片做凸透镜成像实验，肯定不能得到( )
A．放大的实像 B．倒立的虚像 C．倒立的实像 D．放大的虚像
【答案】B
【解析】首先明确老花镜是凸透镜，然后根据凸透镜成像规律解答。
老花眼镜的镜片是凸透镜，根据凸透镜成像规律可知物体在二倍焦距以外时成倒立缩小实像。
物体在一倍焦距和二倍焦距之间时成倒立放大的实像，物体在二倍焦距处时成倒立等大的实像，物体在一倍焦距以内成正立放大虚像，综上所述，不能成倒立的虚像，故B符合题意。
8.（2019·衡阳）当汽车经过十字路口时，监控摄像头就会拍下照片，摄像头相当于一个透镜，影像传感器相当于光屏，下列说法正确的是( )
A．监控摄像头和近视眼镜的镜片都对光有会聚作用
B．拍照时，汽车位于摄像头二倍焦距以外
C．当汽车远离摄像头时，影像传感器上的像变大
D．影像传感器上成的是正立的虚像
【答案】B
【解析】
A、监控摄像头相当于凸透镜，凸透镜对光线有会聚作用；近视眼镜的镜片是凹透镜，凹透镜对光线有发散作用，故A错误。
BD、监控摄像头是利用物体在2倍焦距以外，成倒立、缩小实像的原理工作的，即影像传感器上成的是倒立、缩小的实像，故B正确，D错误；
C、凸透镜成实像时，物远像近像变小，则当汽车远离摄像头时，影像传感器上的像变小，故C错误。

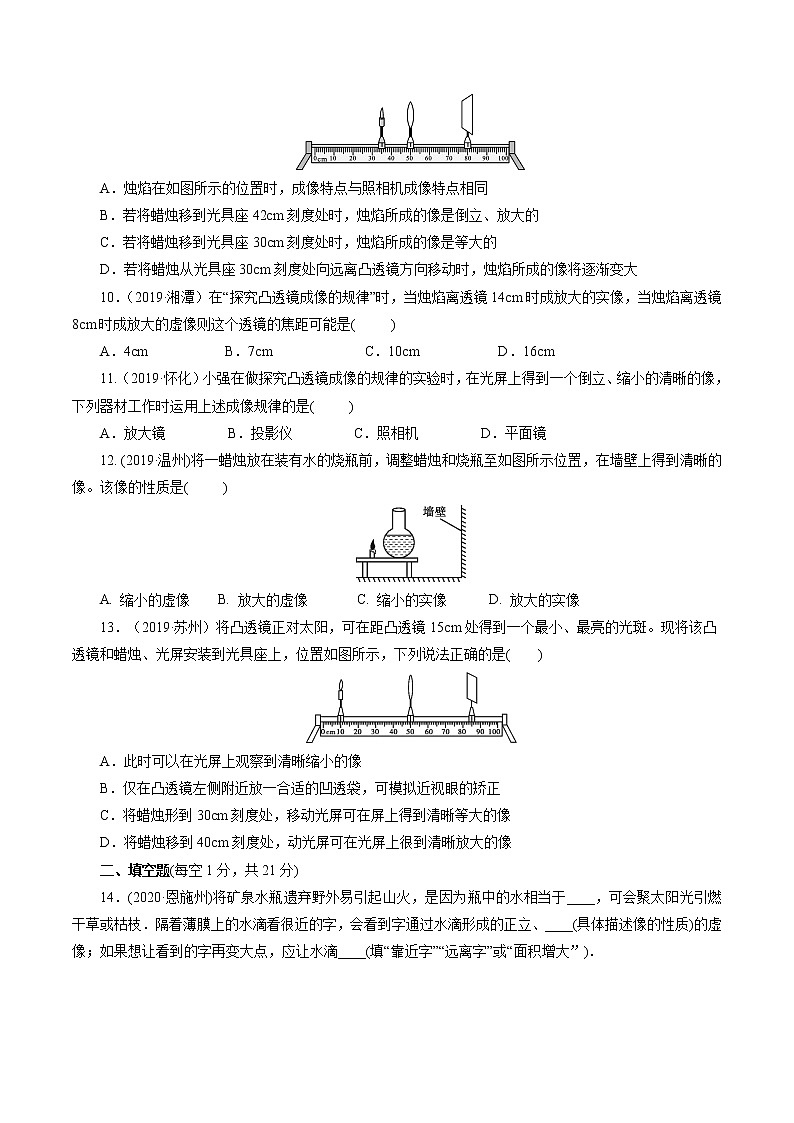

9．（2019·荆州）用如图的装置做“探究凸透镜成像规律”的实验时，已知凸透镜的焦距为10cm，下列说法正确的是( )
A．烛焰在如图所示的位置时，成像特点与照相机成像特点相同
B．若将蜡烛移到光具座42cm刻度处时，烛焰所成的像是倒立、放大的
C．若将蜡烛移到光具座30cm刻度处时，烛焰所成的像是等大的
D．若将蜡烛从光具座30cm刻度处向远离凸透镜方向移动时，烛焰所成的像将逐渐变大
【答案】C
【解析】
A、由图可知，u＝50cm－35cm＝15cm，物距处于f和2f之间，凸透镜成倒立放大的实像，与投影仪的原理相同，故A错误；
B、将蜡烛移到光具座42cm刻度处时，物距等于50cm－42cm＝8cm，物距小于f，凸透镜成正立放大的虚像，故B错误；
C、将蜡烛移到光具座30cm刻度处时，物距等于50cm－30cm＝20cm＝2f，物距等于像距，等于2倍焦距，成倒立等大的实像，故C正确；
D、将蜡烛从光具座30cm刻度处向远离凸透镜方向移动时，根据物距增大像距减小像减小，烛焰所成的像将逐渐变小。故D错误。
10．（2019·湘潭）在“探究凸透镜成像的规律”时，当烛焰离透镜14cm时成放大的实像，当烛焰离透镜8cm时成放大的虚像则这个透镜的焦距可能是( )
A．4cmB．7cmC．10cmD．16cm
【答案】C
【解析】
凸透镜成像的规律：u＞2f，成倒立、缩小的实像；
f＜u＜2f，成倒立、放大的实像；u＜f，成正立、放大的虚像。
当烛焰离透镜13厘米时时，得放大的实像，则物体在一倍焦距和二倍焦距之间，即2f＞14cm＞f，所以7cm＜f＜14cm；当烛焰离透镜8厘米时成的是放大的虚像，则物体在一倍焦距以内，即8cm＜f。综上所述8cm＜f＜14cm，C符合题意。
11.（2019·怀化）小强在做探究凸透镜成像的规律的实验时，在光屏上得到一个倒立、缩小的清晰的像，下列器材工作时运用上述成像规律的是( )
A．放大镜B．投影仪C．照相机D．平面镜
【答案】C
【解析】
A、由凸透镜成像规律可知，放大镜成正立、放大的虚像，故A不符合题意；
B、由凸透镜成像规律可知，投影仪成倒立、放大的实像，故B不符合题意；
C、由凸透镜成像规律可知，照相机成倒立、缩小的实像，故C符合题意；
D、平面镜成正立等大的虚像，故D不符合题意。
12. (2019·温州)将一蜡烛放在装有水的烧瓶前，调整蜡烛和烧瓶至如图所示位置，在墙壁上得到清晰的像。该像的性质是( )
A. 缩小的虚像 B. 放大的虚像 C. 缩小的实像 D. 放大的实像
【答案】D
【解析】
装有水的烧瓶相当于一个凸透镜，调整蜡烛和烧瓶至如图所示位置，在墙壁上得到清晰的像，由图可知，物距小于像距，由凸透镜成像规律可知，成倒立、放大的实像。
13．（2019·苏州）将凸透镜正对太阳，可在距凸透镜15cm处得到一个最小、最亮的光斑。现将该凸透镜和蜡烛、光屏安装到光具座上，位置如图所示，下列说法正确的是( )
A．此时可以在光屏上观察到清晰缩小的像
B．仅在凸透镜左侧附近放一合适的凹透袋，可模拟近视眼的矫正
C．将蜡烛形到30cm刻度处，移动光屏可在屏上得到清晰等大的像
D．将蜡烛移到40cm刻度处，动光屏可在光屏上很到清晰放大的像
【答案】B
【解析】
根据焦点和焦距的定义，当拿着凸透镜正对太阳光，在距透镜中心15cm处得到一个最小最亮的光斑，则该凸透镜的焦距为该点到透镜的距离，即焦距为15cm。
A、从图上看出，物距u=50.0cm－10.0cm=40.0cm。v=85cm－50cm=35cm，凸透镜u＞2f，2f＞v＞f，成倒立、缩小的实像，此时像距大于二倍焦距，不会得到清晰的像，故A错误；
B、由A分析可知，像距较大要延迟光线会聚，应在凸透镜左侧附近放一合适的凹透镜，可模拟近视眼的矫正，故B正确；
C、u=v=2f，凸透镜成倒立等大的实像，由图可知，将蜡烛移到30cm刻度处，u=50cm－30cm=20cm≠2f，故移动光屏不能在屏上得到清晰等大的像。故C错误；
D、将蜡烛移到40cm刻度处，u=50cm－40cm=10cm，物距满足u＜f，成正立、放大的虚像，虚像不能成在光屏上。故D错误。
二、填空题(每空1分，共21分)
14．(2020·恩施州)将矿泉水瓶遗弃野外易引起山火，是因为瓶中的水相当于____，可会聚太阳光引燃干草或枯枝．隔着薄膜上的水滴看很近的字，会看到字通过水滴形成的正立、____(具体描述像的性质)的虚像；如果想让看到的字再变大点，应让水滴____(填“靠近字”“远离字”或“面积增大”)．
【答案】凸透镜 放大 远离字
【解析】
矿泉水瓶中的水，中间厚，两边薄，相当于一个凸透镜。隔着薄膜上的水滴看很近的字，此时薄膜上的水滴相当于一个放大镜，物距在一倍焦距内，放大镜成正立的放大的虚像，若要让看到的字再变大点，此时应该在一倍焦距的范围内增大物距，即应让水滴远离字。
15．(2019·达州)甲图为电影放映机，其成像原理如图乙所示。为让观众看到清晰的实像，应将胶片放在距离透镜 的位置（选填序号：①一倍焦距以内②一倍焦距到二倍焦距之间③二倍焦距以外），白色银幕是为了 所有颜色的光（选填“反射”或“吸收”）。
【答案】② 反射
【解析】
电影放映机的镜头相当于一个凸透镜，可以成放大的实像，则此时物距2f＞u＞f，像距v＞2f，即所成的像位于二倍焦距以外；
白色银幕是为了反射所有颜色的光，让观众看到五彩的画面。
16．(2019·上海)小明在做“探究凸透镜成像规律”实验中，将蜡烛、凸透镜和光屏的中心调至 。已知凸透镜焦距为10厘米，现蜡烛的位置如图所示，蜡烛到凸透镜的距离为10厘米，移动光屏寻找像的位置，发现光屏上有一个倒立、 的像（选填“放大”、“等于”或“缩小”）。
【答案】同一高度；放大
【解析】
（1）实验前，把蜡烛、凸透镜、光屏从左向右依次放在光具座上，点燃蜡烛并调整烛焰、凸透镜、光屏的高度，使它们的中心大致在同一高度，为了使得像成在光屏的中央；
（2）凸逶镜焦距f＝10cm，蜡烛到凸透镜的距离为10cm，由于如图所示的凸透镜的光心在凸透镜中心位置，故物距略大于10cm，即2f＞u＞f，成倒立、放大的实像。
17．(2019·嘉兴)如图，保持矿泉水瓶与白纸的位置不变，当向空瓶中倒入水后，可观察到“黑白颠倒“的现象，这是由于倒入水后的矿泉水瓶相当于形成了一块 镜。此时，若要将”黑白颠倒“的现象重新颠倒回来，白纸应 矿泉水瓶（选填“靠近”或“远离”）。
【答案】 凸透 靠近
【解析】
（1）保持矿泉水瓶与白纸的位置不变，当向空瓶中倒入水后，由于在水平方向上水瓶中间厚边缘薄，因此相当于一块凸透镜。
（2）凸透镜对光线后会聚作用，被水杯挡住部分的白纸发出的光线经过凸透镜的会聚经过焦点后向四面散开，没有光线射入我们的眼镜，因此看到被遮住的光线白纸为黑色；如果我们将白纸靠近凸透镜，这时就有射入我们的眼睛，因此看到的白纸又恢复白色。
18．(2019·黄冈)为了加强管理，某单位利用人工智能技术，实行刷脸考勤制度。如图，当人靠近摄像头时，光源自动打开，照亮 （选填“人脸”或“显示屏”）。人脸通过摄像头成一个倒立、 的实像，并与录入的信息进行比对，从而记录考勤。
【答案】人脸 缩小
【解析】想看清物体必须有足够的光线，物体的光线足够明亮成的像才更清晰。
凸透镜成像时，u＞2f，成倒立、缩小的实像，应用于照相机和摄像头。
只有将更多的光射到人脸上，才能看得更清楚，所以当人靠近摄像头时，光源自动打开，照亮人脸。
摄像镜头实际上是一个凸透镜，人在凸透镜的二倍焦距以外，成倒立、缩小的实像。
19．（2019·乐山）如图为小红看远处物体时，眼球成像情况的示意图。由图可知，小红是 （选填“近视眼”或“远视眼”），为了能正常学习和生活，需要佩戴 （选填“凸透镜”或“凹透镜”）。
【答案】近视眼 凹透镜
【解析】
图中像成在视网膜前，说明他属于近视眼；这是因为近视眼是晶状体曲度变大，会聚能力增强，所以像呈在视网膜的前方，应佩戴发散透镜即凹透镜进行矫正。
故答案为：近视眼；凹透镜。
20．(2019·南充)小明在探究“凸透镜成像规律”的实验中他把蜡烛放在距透镜30cm时，在光屏上形成清晰缩小的像，此时的成像特点可应用于 （填“照相机”、“投影仪”或“放大镜”）。现将蜡烛向透镜方向移动10cm，要使光屏上再次形成清晰倒立的像，应将光屏 透镜（填“远离”或“靠近”）。
【答案】照相机 远离
【解析】
把蜡烛放在距透镜30cm时，物距为30cm，在光屏上形成清晰缩小的像，则u＞2f，此时的成像特点可应用于照相机。
现将蜡烛向透镜方向移动10cm，物距减小，像距增大、像变大，则要使光屏上再次形成清晰倒立的像，应将光屏远离透镜方向移动。
21．(2019·恩施)小明在“探究凸透镜成像规律”的实验中，当蜡烛、透镜和光屏的位置如图所示时，光屏上出现清晰的倒立、 的实像。当他把烛焰移到焦点处时，移动光屏，竟然在光屏上也看到了烛焰的像，就向老师请教，老师告诉他，这是因为 。
【答案】放大 烛焰有一定宽度，有一部分在一倍焦距之外
【解析】由图可知，像距大于物距，因此像是放大的；当把烛焰移到焦点处时，烛焰有一定宽度，有一部分在一倍焦距之外，这一部分光通过凸透镜能成像。
22．(2019·镇江)在探究凸透镜成像规律的实验中，应使烛焰和光屏的中心在凸透镜的 上；图中光屏上可成清晰的像，它应是倒立、 的实像，此成像特点与 （选填“投影仪”或“照相机”）的相同；为模拟近视眼，可将凸透镜向 移动少许。
【答案】主光轴 缩小 照相机 左
【解析】
为使像成在光屏的中央，应使烛焰、透镜光心、光屏中心位于同一高度，即位于凸透镜主光轴上；由图像可知，此时物距大于像距，成倒立缩小的实像；凸透镜成倒立缩小的实像时，应用为照相机；近视眼成像落在视网膜的前方，为模拟近视眼，可将凸透镜向左移动少许，使像会聚在光屏前方。
三、作图题（每小题5分，共10分）
23．(2019·潍坊)如图所示，AB为遮光板，S′是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F。
请画出：
（1）光源S的位置；
（2）光线EF的入射光线；
（3）光线EF经凸透镜后的出射光线。
【答案】
【解析】
（1）通过平面镜作出S′的对称点S，即为光源S的位置；
（2）连接S与入射点E，则SE即为光线EF的入射光线；
（3）由图可知，光线EF过凸透镜左侧焦点F，则该光线经凸透镜折射后将平行于主光轴射出，如图所示。
24．(2019·营口)如图所示，A、B是发光点 S发出的经平面镜反射后的两条反射光线，请你画出：
（1）发光点 S的位置；
（2）A、B两条光线通过凹透镜的折射光线。
【答案】
【解析】
（1）先将两条反射光线AB、CD反向延长交于一点S′，S′即为S的像点，再通过平面镜作出S′的对称点S，即为发光点的位置S；
（2）过光心的光线经凹透镜折射后传播方向不改变，延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴，如图所示。
四、实验、探究题(每空2分，共30分)
25．(2019·山西)在“探究凸透镜成像的规律”实验中：
（1）小明将LED灯、焦距为10cm的凸透镜和光屏依次放在光具座上，通过调节使三者中心在 。接着，小明调节LED灯、凸透镜至如图所示的位置，移动光屏，会在光屏上得到倒立、 （选填“放大”“缩小”或“等大”）的实像。
（2）把焦距10cm的凸透镜换成焦距更小的凸透镜，光屏上原来清晰的像变模糊了。若不改变凸透镜和光屏的位置，要使光屏上再次得到清晰的像，你采取的具体办法是 。
（3）小明选择LED灯替代平时常用的蜡烛做实验，优点是 （写出一条即可）。
【答案】（1）同一高度 缩小 （2）把LED灯向凸透镜移动适当距离 （3）实验现象更明显、便于观察
【解析】
（1）为使像成在光屏的中央，应调节LED灯、凸透镜、光屏三者的中心大致在同一高度处；
由图知，LED灯到凸透镜的距离大于20cm，即物距大于2f，所以光屏上得到LED灯清晰的倒立、缩小的实像；
（2）把焦距10cm的凸透镜换成焦距更小的凸透镜，光屏上原来清晰的像变模糊了，这是光线提前会聚。若不改变凸透镜和光屏的位置，要使光屏上再次得到清晰的像，你采取的具体办法是：把LED灯向凸透镜移动适当距离或把光屏靠近凸透镜；
（3）蜡烛换成LED灯的优点：实验现象更明显、便于观察、减少了污染等。
26．（2019·南京）用如图所示的装置做“探究凸透镜成像规律”实验。图甲中一束平行光射向凸透镜，光屏上得到一个最小、最亮的光斑（未画出）。
（1）图乙中烛焰在光屏上恰好成一清晰的像（未画出），则该像是倒立、 的实像。
（2）若在图乙中将凸透镜移到55cm刻度线处，则将光屏移动到 cm刻度线处，可以再次看到清晰的像。
（3）若在图乙中烛焰和凸透镜之间放一近视眼镜的镜片，则将光屏向 （选填“左”或“右”，下同）移动才能再次看到清晰的像。
（4）若在图乙中用塑料吸管对准A点沿垂直于纸面方向持续用力吹气，发现光屏上“烛焰尖部”变模糊，则将光屏向 移动，“烛焰尖部”又会变清晰。

甲 乙
【答案】（1）放大 （2）75 （3）右 （4）左
【解析】
（1）由图知，光斑即焦点处，所以焦距f＝60cm－50cm＝10cm；当蜡烛、凸透镜位于图乙中刻度对应的位置时，物距为50cm－35cm＝15cm，大于1倍焦距小于2倍焦距，凸透镜能成倒立放大的实像；
（2）在图乙中将凸透镜移到55cm刻度线处，物距为u＝55cm－35cm＝20cm，u＝2f，成倒立、等大的实像。像成在二倍焦距的位置，v＝75cm－55cm＝20cm，光屏在75cm的位置，所以光屏向左移动。
（3）凹透镜对光线有发散作用，靠近凸透镜时，使光线发散，像会聚在光屏的后方，像距增大，在光屏上要得到清晰的像，光屏要远离凸透镜，即要将光屏向右移动才能在光屏上成清晰的像；
（4）在图乙中用塑料吸管对准A点沿垂直于纸面方向持续用力吹气，A点气体流速大，流体大的位置压强小，火焰向左移动，物距增大，像距减小，将光屏向左移动，“烛焰尖部”又会变清晰。
27．(2019·眉山)在探究“凸透镜成像规律”的实验中，所用凸透镜的焦距为10cm。
（1）如图甲，光屏上呈现清晰的像，此像的性质是倒立______的实像，生活中的______（选填“照相机”、“投影仪”或“放大镜”）利用了该原理工作；若保持蜡烛和光屏位置不变，移动凸透镜至______刻度线处，光屏上能再次呈现清晰的像。
（2）如图乙，保持蜡烛位置不变，移动凸透镜至16cm刻度线处，移动光屏，观察到光屏上只能出现______，而人眼在图中A处应向______（选填“左”或“右”）看才能观察到烛焰的像。
（3）如图丙，在烛焰和凸透镜之间放一眼镜的镜片，发现光屏上的像由清晰变模糊了，将光屏向靠近凸透镜的方向移动适当距离后，光屏上再次呈现清晰的像，则该眼镜的镜片是______（选填“凸透镜”或“凹透镜”），可用于矫正______（选填“近视眼”或“远视眼”）。
【答案】放大 投影仪 40cm 光圈 左 凸透镜 远视眼
【解析】
（1）由图甲知，凸透镜的焦距是10cm，烛焰放在10cm处时，物距为15cm，物体在凸透镜的一倍焦距和二倍焦距之间，成的是倒立、放大的实像，生活中投影仪利用了这样的成像原理，v=55cm－25cm=30cm，根据折射中光路可逆可知，保持蜡烛和光屏位置不变，当u=30cm时，即凸透镜移动至40cm刻度线处，在屏上能再次呈现清晰的像；
（2）保持蜡烛位置不变，移动透镜至16cm刻度线处，此时u=16cm－10cm=6cm，u＜f时，凸透镜成正立放大的虚像，光屏上接不到像，只能出现光圈；透过凸透镜观察蜡烛看到正立放大的虚像；虚像与成像物体同侧，所以应从A处向左观察；
（3）将一副眼镜放在蜡烛和凸透镜之间，结果，光屏上原来清晰的像变模糊了，他只将光屏向靠近凸透镜的方向移动适当距离时，又在光屏上观察到蜡烛清晰的像，说明提前成像了，故放置的是使光线会聚的凸透镜，这种眼镜是用来矫正远视眼的。
