人教版八年级上册第五章 透镜及其应用综合与测试单元测试同步达标检测题

第五章　透镜及其应用

一　填空题(每空2分,共32分)

1.如图甲所示是四块玻璃制成的透镜的截面图,其中属于凹透镜的是　　　　(写字母).图乙是某同学把凸透镜正对着太阳光,在桌面上得到了一个最小的亮点F,并用直尺进行测量的情况,则凸透镜的焦距是　　　　cm.

2.[新风向·渗透传统文化]“削冰令圆,举以向日,以艾承其影,则得火.”“削冰令圆”就是把冰块制成　　　　镜.要得火,应把“艾”放在镜的　　　　位置.

3.如图所示,用手机扫描二维码,二维码通过手机镜头成　　　　(选填“倒立”或“正立”)的　　　　(选填“缩小”或“放大”)的像;手机镜头远离二维码时,二维码在手机中所成的像会　　　　(选填“变大”或“变小”).

4.人眼在观察远近不同的物体时,会通过调节晶状体使物体成像在视网膜上.眼睛看近处的物体时,晶状体变厚,晶状体的焦距　　　　(选填“变大”“变小”或“不变”),对光的折射能力变　　　　.

5.每年6月6日是全国“爱眼日”,近视眼的成像示意图是图　　　　,应该配戴由　　　　透镜制成的眼镜来矫正.

6.如图所示,某同学通过调节投影仪,使屏幕上出现了清晰的画面,若投影仪镜头的焦距为f,则此时投影片到镜头的距离u与f之间的关系应满足　　　　.若使屏幕上的画面再大一些,该同学应进行的操作是适当地　　　　(选填“增大”或“减小”)投影仪与屏幕间的距离,并将镜头适当地向　　　　(选填“上”或“下”)移动.

7.如图所示是通过显微镜观察到的植物叶片上的气孔,气孔经过物镜所成的是一个　　　　(选填“倒立”或“正立”)、放大的实像,人眼最后通过目镜看到的是　　　　(选填“实”或“虚”)像.

二　选择题(每小题3分,共24分.多选题每小题至少有2个选项符合题意,全部选择正确得3分,选择正确但不全得1分,有错选的不得分)

8.[教材素材变式]将平行光从左侧通过透镜后的情形如图甲所示,现让光从右侧沿原光路射向透镜如图乙,下列说法正确的是              (　　)

①该透镜对光起会聚作用　②该透镜对光起发散作用　③光从透镜右侧入射后,将会平行射出　④光从透镜右侧入射后,将不会平行射出

A.①③ B.①④ C.②③ D.②④

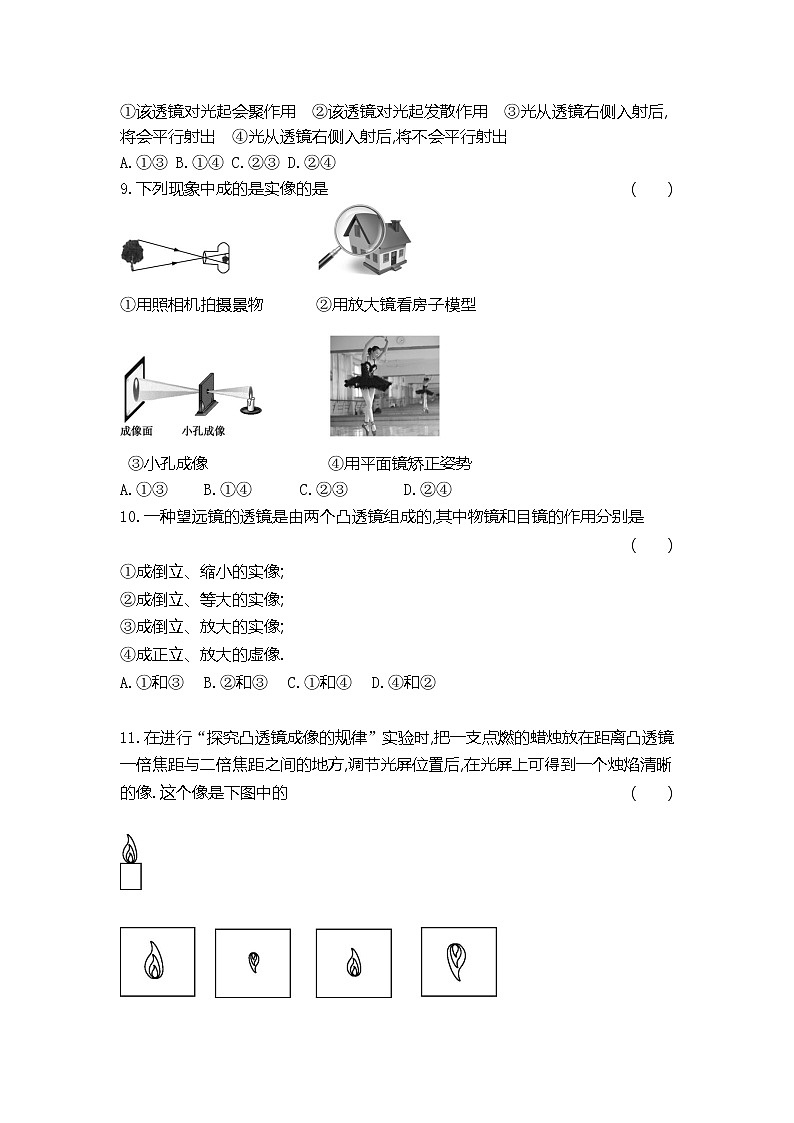

9.下列现象中成的是实像的是 (　　)

①用照相机拍摄景物     ②用放大镜看房子模型

 ③小孔成像             ④用平面镜矫正姿势

A.①③　 B.①④      C.②③     D.②④

10.一种望远镜的透镜是由两个凸透镜组成的,其中物镜和目镜的作用分别是 (　　)

①成倒立、缩小的实像;

②成倒立、等大的实像;

③成倒立、放大的实像;

④成正立、放大的虚像.

A.①和③ B.②和③ C.①和④ D.④和②

11.在进行“探究凸透镜成像的规律”实验时,把一支点燃的蜡烛放在距离凸透镜一倍焦距与二倍焦距之间的地方,调节光屏位置后,在光屏上可得到一个烛焰清晰的像.这个像是下图中的               (　　)

　　　　 A　　　　　 B　　　　　　 C　　　　　　　D

12.秋游时,某班同学准备照张集体照,站好队后,发现两侧均有人在画面外,为使每个人都能进入画面,下面措施中符合要求的是              (　　)

A.使照相机镜头离人远些,同时使镜头后缩

B.使照相机镜头离人远些,同时使镜头前伸

C.使照相机镜头离人近些,同时使镜头后缩

D.使照相机镜头离人近些,同时使镜头前伸

13.如图所示,点光源S是位于凸透镜主光轴上焦点以内的一个发光点,根据图中的光线情况可知              (　　)

A.凸透镜对焦点以内的发光体发出的光线具有发散作用

B.通过凸透镜后的光线发散程度比原来小,仍然是一种会聚现象

C.凸透镜只对平行光线有会聚作用

D.点光源S所成的像可能不在主光轴上

14.(多选)小明同学用如图所示的装置进行“探究凸透镜成像规律”实验,当小明调节蜡烛到凸透镜的距离为20 cm时,发现光屏上呈现一个倒立、等大的像,调节蜡烛、凸透镜和光屏到图示位置时,在光屏上可成清晰的像(像未画出).下列说法正确的是              (　　)

A.该实验所用的凸透镜的焦距是20 cm

B.实验中蜡烛越烧越短,光屏上烛焰的像向上移动

C.把蜡烛从图示位置向左移,光屏右移可在光屏上得到清晰的像

D.只移动图示中的凸透镜,可在光屏上得到一清晰、缩小的实像

15.[新风向·模型建构](多选)购物支付已进入“刷脸”时代,如图所示,消费者结账时只需面对摄像头(相当于一个凸透镜),经系统自动拍照、扫描等,确认相关信息后,即可迅速完成交易.下列有关说法不正确的是              (　　)

A.光经过摄像头成像利用的是光的反射

B.摄像头的成像特点与投影仪相同

C.“刷脸”时,面部应位于摄像头的二倍焦距点之外

D.“刷脸”时,面部经摄像头成正立、缩小的实像

三　作图题(共12分)

16. [教材素材变式](4分)如图所示,请画出图中入射光线通过凸透镜后对应的折射光线.

17.[教材素材变式](4分)如图所示,请将下列光路图补充完整.

18.(4分)如图所示,MN为凸透镜的主光轴,A为蜡烛,A'为蜡烛在光屏上所成的像,根据透镜成像规律画出光路图并确定凸透镜及其焦点的位置.

四　实验探究题(共22分)

19.(12分)小海利用如图甲所示的实验装置进行了“探究凸透镜的成像规律”实验.

(1)为使烛焰的像能成在光屏的中央,要调整烛焰、凸透镜、光屏三者的中心　　　　　　　.

(2)移动蜡烛与光屏,观察到光屏上出现如图甲所示清晰的像,此像为　　　　(选填“虚”或“实”)像;此时保持凸透镜位置不变,将蜡烛逐渐远离凸透镜,为再次在光屏上得到清晰的像,应将光屏　　　　(选填“靠近”或“远离”)凸透镜,所成像将　　　　(选填“变大”“不变”或“变小”).

(3)实验一段时间后,他发现光屏上的像偏上,那么他应该把凸透镜向　　　　(选填“上”或“下”)调节,使像回到光屏的中央.

(4)他由实验数据画出的凸透镜的像距v和物距u的关系图像如图乙所示,由图乙可知该凸透镜的焦距是　　　　cm;凸透镜位置如图甲所示,蜡烛位于10 cm刻度处时的成像特点可应用于　　　　(选填“照相机”“投影仪”或“放大镜”).

20.(10分)近视眼不能将像成在视网膜上,那么像是成在视网膜前还是视网膜后呢?小梦对这个问题进行了探究,具体如下:

(1)小梦将蜡烛、凸透镜和光屏按如图所示位置放好,用　　　　模拟人眼的晶状体,用　　　　模拟人眼的视网膜.

(2)小梦将自己的近视眼镜放在如图所示位置后移动光屏,直至光屏上出现清晰的烛焰的像,这样做的目的是　                                                .

(3)拿掉近视眼镜,将光屏向　　　　(选填“靠近”或“远离”)凸透镜的方向移动,直至光屏上重新出现清晰的烛焰的像,这说明近视眼看物体时成像在视网膜　　　(选填“前”或“后”),近视眼镜对光有　　　　作用.

(4)小梦摘下眼镜,能看清近处的物体,但看不清远处的物体,她背靠窗户站立,拿一面镜子看窗外远处的景物,虽然镜面离眼睛很近,她却无法看清楚镜中的“景物”.你分析原因是                                       　.

第五章　透镜及其应用

1.a、c　13.2

【技巧点拨】　辨别两种透镜的方法

2.凸透　焦点

【解析】要取火需要将光线会聚,所以应该将冰块制成凸透镜,凸透镜会把光线集中在焦点位置,所以当把“艾”放在焦点位置时,随着温度的升高,“艾”达到着火点时即可燃烧.

3.倒立　缩小　变小

【解析】用手机扫描二维码,二维码在手机镜头的二倍焦距以外,此时成倒立、缩小的实像;手机镜头远离二维码时,物距增大、像距变小、像变小.

4.变小　强

【解析】眼睛的晶状体相当于一个焦距可调的凸透镜,当物体离眼睛较近时,晶状体的焦距变小,从而使物体的像成在视网膜上.

5.乙　凹

【解析】远视眼是因为眼球晶状体的曲度过小,近处物体反射来的光线通过晶状体折射后未会聚成像就到达了视网膜,题图甲是远视眼的成像示意图;近视眼是因为眼球晶状体的曲度过大,远处物体反射来的光线通过晶状体折射后形成的像落在视网膜的前方,题图乙是近视眼的成像示意图.近视眼应配戴凹透镜制成的眼镜来矫正.

6.f<u<2f　增大　下

【解析】物体通过投影仪成的是放大的实像,而成实像时物距越小、像距越大、像越大,所以要使像变大,应减小物距、增大像距.

7.倒立　虚

【解析】显微镜的物镜是一个凸透镜,目的是得到一个倒立、放大的实像,这个实像处在目镜的一倍焦距以内,目镜也是一个凸透镜,这样通过目镜可以看到一个正立、放大的虚像.

8.C

9.A　照相机成的是倒立、缩小的实像;通过放大镜看到的是物体正立、放大的虚像;小孔成像成的是倒立的实像;平面镜成的是正立、等大的虚像.故选A.

10.C　使用望远镜看远处的物体时,物体经过望远镜的物镜成倒立、缩小的实像,该实像经过目镜成正立、放大的虚像.

11.D　蜡烛放在距离凸透镜一倍焦距与二倍焦距之间的地方,说明物距大于一倍焦距小于二倍焦距,所以在光屏上可得到一个倒立、放大的实像.故选D.

12.A　两侧均有人在画面外,说明此时成的像太大,要使每个人都能进入画面,就要使像变小.根据凸透镜成像的规律可知,要使像变小,就要增大物距,同时减小像距,即使照相机镜头离人远些,同时使镜头后缩.

【素养落地】通过对照相机拍摄照片时物距与像距的动态变化的分析,加强对核心素养中科学思维的培养.

13. B　凸透镜的会聚作用是指折射后的光线方向与原来光线的方向比较,偏向了主光轴;在主光轴上的物体,只要不在焦点处都会成像,而且仍会成在主光轴上.故选B.

14.BD　蜡烛到凸透镜的距离为20 cm时,光屏上呈现一个倒立、等大的像,说明凸透镜的焦距为10 cm,故A中说法错误;实验中蜡烛越烧越短,光屏上烛焰的像向上移动,故B中说法正确;根据凸透镜成实像时,物距增大、像距减小、像变小可知,把蜡烛从题图所示位置向左移,光屏应左移才能在光屏上得到清晰像,故C中说法错误;根据光路的可逆性,只将凸透镜移动至35 cm刻度线处时,光屏上可得到一清晰的缩小的实像,故D中说法正确.

15.ABD　光通过凸透镜成像的原理是光的折射,A中说法错误;摄像头的成像原理是当物距大于二倍焦距时,成倒立、缩小的实像,投影仪的成像原理是当物距大于一倍焦距小于二倍焦距时,成倒立、放大的实像,B、D中说法错误,C中说法正确.

16.如图所示.

17.如图所示.

18.如图所示.(合理即可)

或

【解析】从物体的每个发光点发出的光线经过凸透镜后都会会聚于相应的像点,又因为经过光心的光线传播方向不改变,所以连接蜡烛的顶点和相应的像点后,和主光轴的交点就是凸透镜的光心;同理,根据经过焦点的光线通过凸透镜后平行于主光轴(或平行于主光轴的光线经过凸透镜后过焦点)可确定凸透镜焦点的位置.

19.(除标注外,每空2分)(1)大致在同一高度(1分)　(2)实　靠近　变小　(3)下(1分)　(4)10　照相机

【解析】(2)由题图甲可知,物距小于像距,光屏上呈现倒立、放大的实像;蜡烛逐渐远离凸透镜时,由“凸透镜成实像时,物远像近像变小”可知,为再次在光屏上得到清晰的像,应将光屏向靠近凸透镜的方向移动,减小像距,所成像将变小.(3)实验中发现光屏上的像偏上,根据过光心的光线的传播方向不改变可知,应将凸透镜向下移动,使像回到光屏的中央.(4)由题图乙可知,当物距为20 cm时,像距也为20 cm,满足“当物距等于二倍焦距时,像距也为二倍焦距,成倒立、等大的实像”的规律,则焦距为10 cm;蜡烛位于10 cm刻度处时,物距为30 cm,大于二倍焦距,此时的成像特点可应用于照相机和摄像机.

20.(除标注外,每空1分)(1)凸透镜　光屏　(2)确定视网膜的位置(2分)　(3)靠近(2分)　前　发散　(4)由平面镜成像特点可知,远处景物在镜中的像到平面镜的距离等于远处景物到平面镜的距离,所以虽然镜面离眼睛很近,小梦仍无法看清楚镜中的“景物”(合理即可)(2分)

【解析】(2)实验中将一副近视眼镜放在凸透镜前并移动光屏直至光屏上出现清晰的像,相当于给近视眼戴上了近视眼镜,这时眼睛成像正常,正好成像在视网膜上,所以实验中这样做是为了确定视网膜的位置.(3)当拿掉近视眼镜后,就相当于近视眼的成像情况,这时像成在视网膜前,像距减小,所以光屏要靠近凸透镜;因为近视眼镜可使像距增大,使光会聚在视网膜上,所以近视眼镜对光有发散作用.
