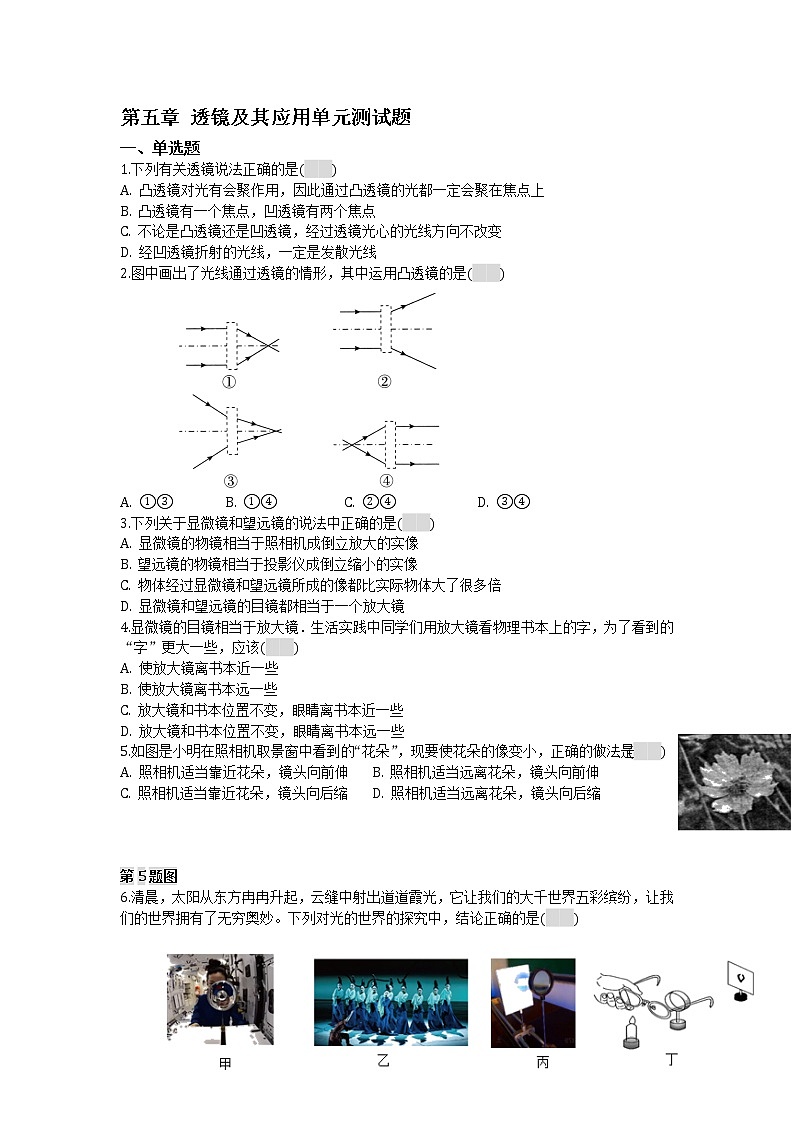

第五章 透镜及其应用单元测试题

一、单选题

1.下列有关透镜说法正确的是(  )

A. 凸透镜对光有会聚作用，因此通过凸透镜的光都一定会聚在焦点上
B. 凸透镜有一个焦点，凹透镜有两个焦点
C. 不论是凸透镜还是凹透镜，经过透镜光心的光线方向不改变
D. 经凹透镜折射的光线，一定是发散光线

2.图中画出了光线通过透镜的情形，其中运用凸透镜的是(  )

A.         B.          C.             D.

3.下列关于显微镜和望远镜的说法中正确的是(  )

A. 显微镜的物镜相当于照相机成倒立放大的实像
B. 望远镜的物镜相当于投影仪成倒立缩小的实像
C. 物体经过显微镜和望远镜所成的像都比实际物体大了很多倍
D. 显微镜和望远镜的目镜都相当于一个放大镜

4.显微镜的目镜相当于放大镜．生活实践中同学们用放大镜看物理书本上的字，为了看到的“字”更大一些，应该(  )

A. 使放大镜离书本近一些
B. 使放大镜离书本远一些
C. 放大镜和书本位置不变，眼睛离书本近一些
D. 放大镜和书本位置不变，眼睛离书本远一些

5.如图是小明在照相机取景窗中看到的“花朵”，现要使花朵的像变小，正确的做法是(  )

A. 照相机适当靠近花朵，镜头向前伸 B. 照相机适当远离花朵，镜头向前伸
C. 照相机适当靠近花朵，镜头向后缩 D. 照相机适当远离花朵，镜头向后缩

                                                                                         第5题图

6.清晨，太阳从东方冉冉升起，云缝中射出道道霞光，它让我们的大千世界五彩缤纷，让我们的世界拥有了无穷奥妙。下列对光的世界的探究中，结论正确的是(  )

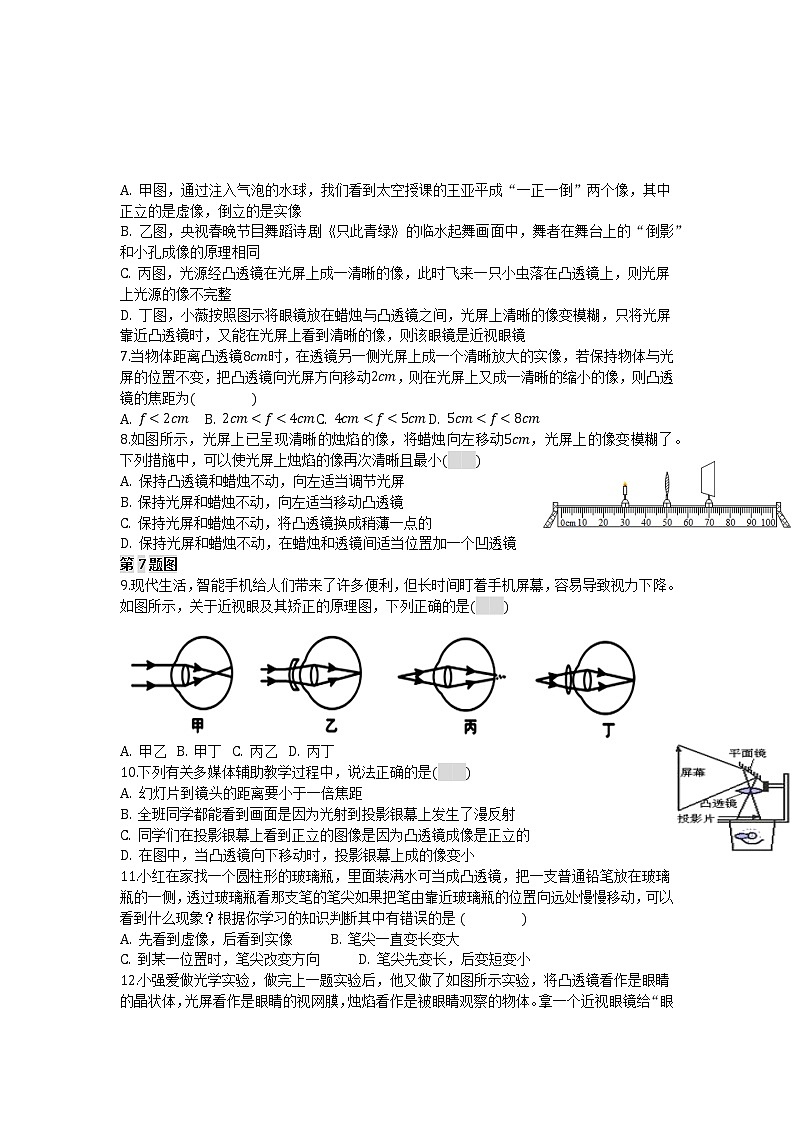

A. 甲图，通过注入气泡的水球，我们看到太空授课的王亚平成“一正一倒”两个像，其中正立的是虚像，倒立的是实像
B. 乙图，央视春晚节目舞蹈诗剧只此青绿的临水起舞画面中，舞者在舞台上的“倒影”和小孔成像的原理相同
C. 丙图，光源经凸透镜在光屏上成一清晰的像，此时飞来一只小虫落在凸透镜上，则光屏上光源的像不完整
D. 丁图，小薇按照图示将眼镜放在蜡烛与凸透镜之间，光屏上清晰的像变模糊，只将光屏靠近凸透镜时，又能在光屏上看到清晰的像，则该眼镜是近视眼镜

7.当物体距离凸透镜时，在透镜另一侧光屏上成一个清晰放大的实像，若保持物体与光屏的位置不变，把凸透镜向光屏方向移动，则在光屏上又成一清晰的缩小的像，则凸透镜的焦距为(    )

A.  B.  C.  D.

8.如图所示，光屏上已呈现清晰的烛焰的像，将蜡烛向左移动，光屏上的像变模糊了。下列措施中，可以使光屏上烛焰的像再次清晰且最小(  )

A. 保持凸透镜和蜡烛不动，向左适当调节光屏
B. 保持光屏和蜡烛不动，向左适当移动凸透镜
C. 保持光屏和蜡烛不动，将凸透镜换成稍薄一点的
D. 保持光屏和蜡烛不动，在蜡烛和透镜间适当位置加一个凹透镜                     第7题图

9.现代生活，智能手机给人们带来了许多便利，但长时间盯着手机屏幕，容易导致视力下降。如图所示，关于近视眼及其矫正的原理图，下列正确的是(  )


A. 甲乙 B. 甲丁 C. 丙乙 D. 丙丁

10.下列有关多媒体辅助教学过程中，说法正确的是(  )

A. 幻灯片到镜头的距离要小于一倍焦距
B. 全班同学都能看到画面是因为光射到投影银幕上发生了漫反射
C. 同学们在投影银幕上看到正立的图像是因为凸透镜成像是正立的
D. 在图中，当凸透镜向下移动时，投影银幕上成的像变小

11.小红在家找一个圆柱形的玻璃瓶，里面装满水可当成凸透镜，把一支普通铅笔放在玻璃瓶的一侧，透过玻璃瓶看那支笔的笔尖如果把笔由靠近玻璃瓶的位置向远处慢慢移动，可以看到什么现象？根据你学习的知识判断其中有错误的是(    )

A. 先看到虚像，后看到实像   B. 笔尖一直变长变大
C. 到某一位置时，笔尖改变方向   D. 笔尖先变长，后变短变小

12.小强爱做光学实验，做完上一题实验后，他又做了如图所示实验，将凸透镜看作是眼睛的晶状体，光屏看作是眼睛的视网膜，烛焰看作是被眼睛观察的物体。拿一个近视眼镜给“眼睛”戴上，光屏上出现烛焰清晰的像，而拿走近视眼镜则烛焰的像变得模糊。在拿走近视眼镜后，为了能在光屏上重新得到清晰的像，下列操作可行的是(    )

A. 将光屏靠近凸透镜 B. 将光屏远离凸透镜
C. 将蜡烛远离凸透镜 D. 将光屏和蜡烛同时远离凸透镜

                        第11题图                              第12题图

二、填空题

13.如图所示，将一个凸透镜正对太阳，其下方处的白纸上呈现出一个较小的光斑，说明凸透镜对光有______作用。若将该透镜向纸面再靠近的过程中，光斑先变小后变大，由此可以判断该透镜的焦距一定______选填“大于”“等于”或“小于”。

             第13题图                                       第14题图

14.如图所示，点燃的蜡烛及焦距为的凸透镜固定在光具座上，要在光屏上承接到烛焰_________选填“正立”或“倒立”、放大的清晰实像，需将光屏向______选填“左”或“右”移动一段时间后，蜡烛变短了，烛焰在光屏上成的像会向______选填“上”或“下”移．

15.“安全重于泰山，注意安全，远离危险”。如图所示，这是农户在塑料薄膜组成的棚顶下堆放的一堆干柴，夏天大雨之后的正午，阳光格外强烈。阳光照射一段时间后，干柴______选填“会”或“不会”着火，其原因是______。

16.放大镜是______镜，通过放大镜看报纸时，适当调整放大镜到字的距离，就能观察到字的______填“正立”或“倒立”、______填“放大”或“缩小”的虚像，并且像与字在放大镜的______填“同侧”或“异侧”．

17.小林在家里拿爷爷的放大镜做实验。第一次小林通过放大镜看到书上的字如图甲所示，此时他看到的是字的________像；第二次小林通过放大镜看到书上的字如图乙所示，这时他看到的是字的________像。以上两空均选填“实”或“虚”从图甲到图乙的变化过程中，放大镜是逐渐________选填“靠近”或“远离”书本的。与图乙所反映的成

像规律相同的光学仪器有________。

            第15题图                    第17题图                         第18题图

18.小明在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离跟蜡烛到凸透镜的距离之间关系的图像，如图所示。凸透镜的焦距是______ ，当时成______ 选填“放大”“缩小”或“等大”的像，把蜡烛从距凸透镜处移动到处的过程中，像逐渐______ 选填“变大”或“变小”。

19.勤于动手的小聪在探究凸透镜成像规律过程中，将蜡烛、凸透镜和光屏按如图所示放置时，蜡烛通过凸透镜在光屏上形成一个倒立、______选填“放大”、“缩小”或“等大”的清晰的像，利用凸透镜这一成像规律制成的是____________选填“照相机”、“投影仪”或“放大镜”；若保持透镜和光屏的位置不变，将蜡烛移到““刻度线位置，他将自己佩戴的眼镜放在蜡烛和透镜间适当位置时，光屏上又出现了清晰的像，则小明所患的眼疾是______。选填“近视眼”或“远视眼”。


                 第19题图                                           第20题图

20.如图所示中的显微镜和望远镜用到了我们所学的很多光学知识。

甲图是显微镜，它的反光镜有一面是凹面镜，它对光起到____________作用，可在光线较____________时使用，如果使用的目镜放大倍数，物镜放大倍数，则观察的物体被放大了____________倍。

乙图是望远镜，它的物镜成____________的像选填“放大”“缩小”或“等大”；它的目镜成____________像选填“虚”或“实”。

三、作图题

21.如图所示，一束光经过凸透镜折射，从空气射向水面，刚好经过凸透镜的焦点。请画出射向凸透镜的入射光线、经水面反射的反射光线和进入水中的折射光线。

22.如图所示，是点光源在平面镜中所成的像，发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点。要求：
画出点光源；
补充入射光线；
画出反射光线经过凸透镜的折射光线。

23.如图所示，为点光源，为的像点，为透镜主轴．用作图法确定透镜的种类、位置和透镜的两个焦点．

四、实验探究题

24.如图所示是小明探究凸透镜成像规律的实验装置及有关实验现象．图乙中，物体是“”形状的光源；图丙中、图是眼睛观察物体不清晰的两种情形．请你回答下列问题：

一束平行光通过凸透镜后在光屏上得到一个最小最亮的光点，如图甲所示，则凸透镜的焦距为_________．

如图乙所示，此时光屏承接到物体“”清晰的像，此像是倒立、_________选填“放大”“缩小”或“等大”的实像，日常生活中，_________选填“照相机”“投影仪”或“放大镜”就是利用此原理来工作的．

在图乙所示位置的基础上，小明将一副眼镜放于光源“”和凸透镜之间，光屏上的像变得模糊，将光屏远离透镜方向移动后，光屏又承接到清晰的像，那么该眼镜是_______选填“近视”或“远视”眼镜，可以矫正图丙中_______选填“”或“”图所示眼睛的情形．

当物体的大小是图丁所示的光源“”时，在图乙处所示方向观察到光屏上的像是图丁中的_______选填“”“”“”或“”图．

25.小明同学在做“探究凸透镜成像规律”的实验：

如图甲，小明让平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距______。
小明所用实验装置如图乙所示，实验前，他应调整烛焰、凸透镜、光屏三者的中心大致在______上。
接着小明将凸透镜放在光具座刻度位置处不变，把蜡烛放在刻度处，他看到光屏上所成的像是一个______选填“放大”、“缩小”，或“等大”的______像选填“虚”或“实”。
图丙是小明通过实验得到的凸透镜成像时的像距和物距关系的图象，由图像可知成实像时物距逐渐减小，像距逐渐______选填“减小”或“增大”，当时，物体移动速度______选“大于”、“小于”或“等于”像移动的速度。
小明同学将自己的近视眼镜镜片放在了蜡烛与凸透镜靠近凸透镜之间，移动透镜和光屏，直到在光屏上得到了一个倒立缩小的清晰的像。将近视眼镜镜片取下，发现光屏上的像变模糊了，为了使光屏上的像重新变得清晰，在不移动蜡烛和凸透镜位置的前提，应将光屏向______移动选填“左”或“右”。

答案和解析

一、单选题

二、填空题

13.【答案】会聚  小于

14.【答案】倒立；右；上

15.【答案】会  水和塑料膜相当于一个凸透镜，将太阳光会聚于干柴上引起干柴着火

16.【答案】凸透  正立  放大 同侧

17.【答案】虚；实；远离；幻灯机或投影仪

18.【答案】  放大  变小

19.【答案】缩小；照相机；远视眼

20.【答案】会聚  暗      缩小虚

 三、作图题

21.【答案】

22.【答案】

23.【答案】

24.【答案】；缩小；照相机；近视；；

25.【答案】；同一高度；缩小；实；增大；大于；左
