    第十六章 电压 电阻 单元测试(4)突破提升2020-2021学年人教版物理九年级全一册

    立即下载
    加入资料篮
    第十六章  电压   电阻  单元测试(4)突破提升2020-2021学年人教版物理九年级全一册第1页
    第十六章  电压   电阻  单元测试(4)突破提升2020-2021学年人教版物理九年级全一册第2页
    第十六章  电压   电阻  单元测试(4)突破提升2020-2021学年人教版物理九年级全一册第3页
    还剩11页未读, 继续阅读
    下载需要10学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    人教版九年级全册第十六章 电压 电阻综合与测试单元测试课时训练

    展开

    这是一份人教版九年级全册第十六章 电压 电阻综合与测试单元测试课时训练,共14页。试卷主要包含了单选题,填空题,计算题等内容,欢迎下载使用。

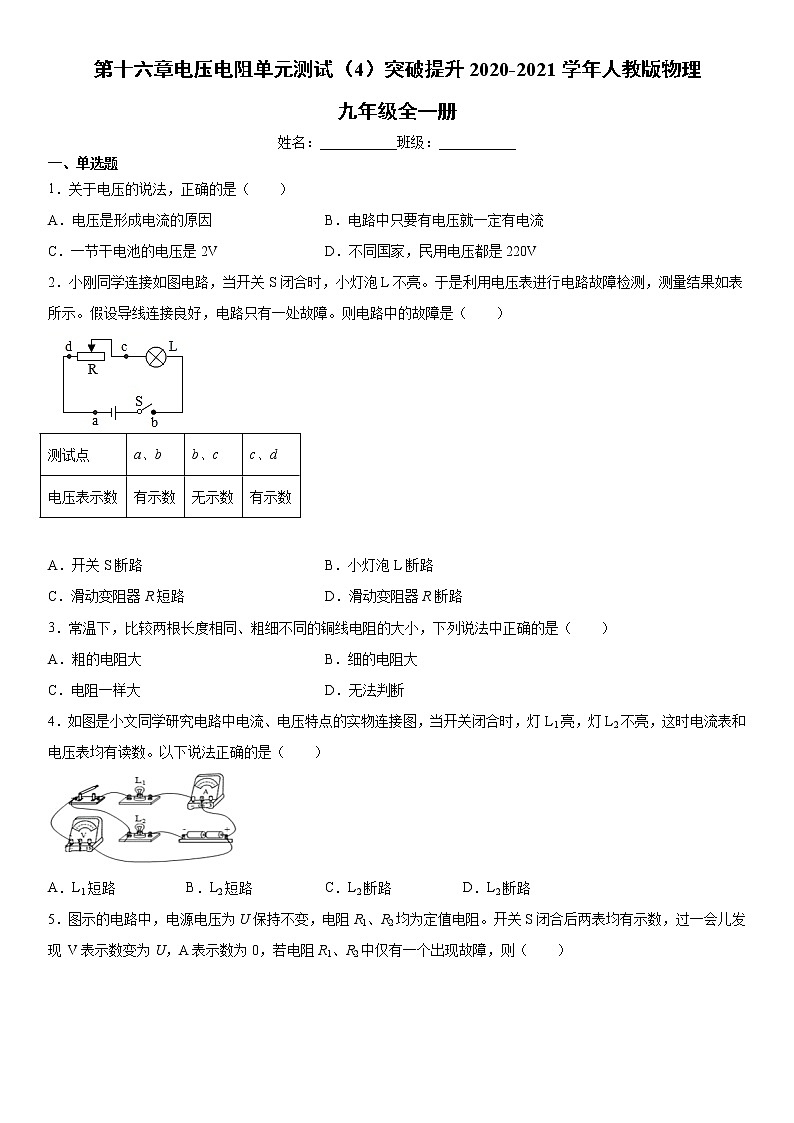

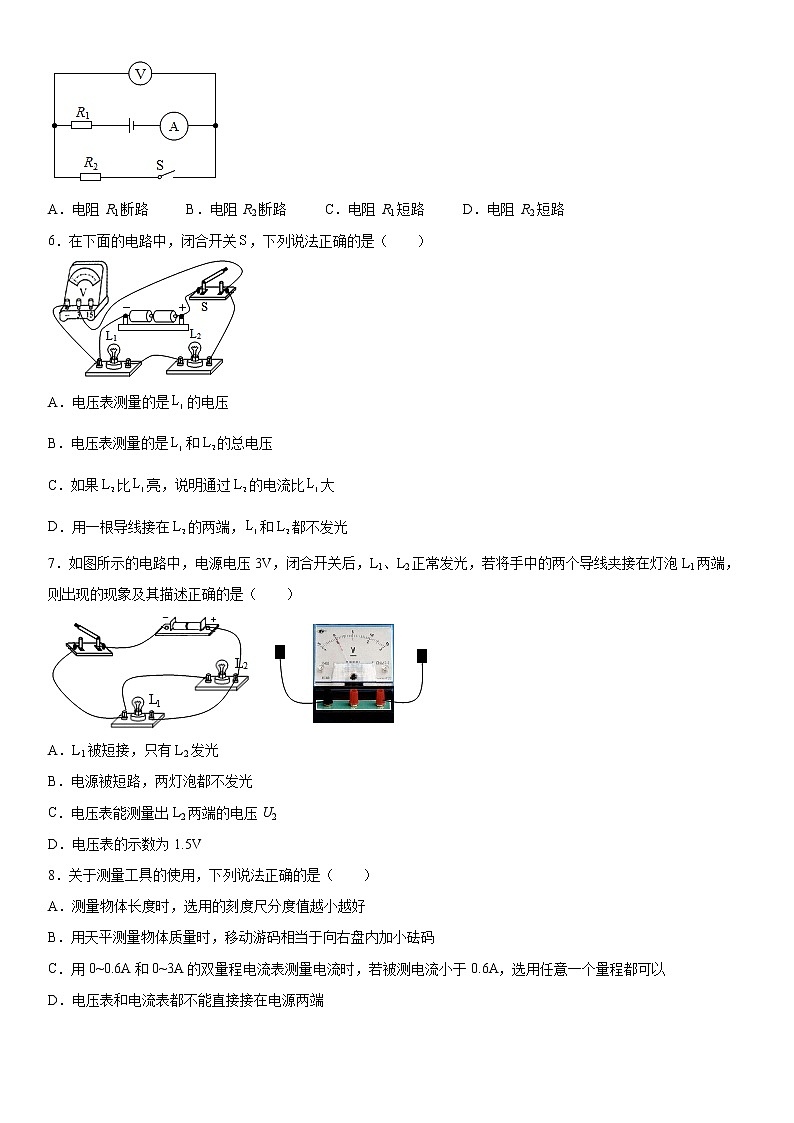

    第十六章电压电阻单元测试(4)突破提升2020-2021学年人教版物理九年级全一册姓名:___________班级:___________一、单选题1关于电压的说法,正确的是(  )A电压是形成电流的原因 B电路中只要有电压就一定有电流C一节干电池的电压是2V D不同国家,民用电压都是220V2小刚同学连接如图电路,当开关S闭合时,小灯泡L不亮。于是利用电压表进行电路故障检测,测量结果如表所示。假设导线连接良好,电路只有一处故障。则电路中的故障是(  )测试点abbccd电压表示数有示数无示数有示数 A开关S断路 B小灯泡L断路C滑动变阻器R短路 D滑动变阻器R断路3常温下,比较两根长度相同、粗细不同的铜线电阻的大小,下列说法中正确的是(  )A粗的电阻大 B细的电阻大C电阻一样大 D无法判断4如图是小文同学研究电路中电流、电压特点的实物连接图,当开关闭合时,灯L1亮,灯L2不亮,这时电流表和电压表均有读数。以下说法正确的是(  )AL1短路 BL2短路 CL2断路 DL2断路5图示的电路中,电源电压为U保持不变,电阻R1R2均为定值电阻。开关S闭合后两表均有示数,过一会儿发现 V表示数变为UA表示数为0,若电阻R1R2中仅有一个出现故障,则(  )A电阻 R1断路 B电阻 R2断路 C电阻 R1短路 D电阻 R2短路6在下面的电路中,闭合开关,下列说法正确的是(  )A电压表测量的是的电压B电压表测量的是的总电压C如果亮,说明通过的电流比D用一根导线接在的两端,都不发光7如图所示的电路中,电源电压3V,闭合开关后,L1L2正常发光,若将手中的两个导线夹接在灯泡L1两端,则出现的现象及其描述正确的是(  )AL1被短接,只有L2发光B电源被短路,两灯泡都不发光C电压表能测量出L2两端的电压U2D电压表的示数为1.5V8关于测量工具的使用,下列说法正确的是(  )A测量物体长度时,选用的刻度尺分度值越小越好B用天平测量物体质量时,移动游码相当于向右盘内加小砝码C0~0.6A0~3A的双量程电流表测量电流时,若被测电流小于0.6A,选用任意一个量程都可以D电压表和电流表都不能直接接在电源两端  9如图所示电路,开关S闭合后小灯泡不亮,用电压表测量,发现Uac=3.0VUab=0VUbc=3.0V。则电路故障可能是(  )A L 开路 B开关 S 开路 C滑动变阻器R短路 D滑动变阻器 R 开路10物理学中常用科学家名字作为物理量的单位,下列不属于电学物理量单位的是(  )A牛顿(N B伏特(V C欧姆(Ω D安培(A11如图甲所示,电源两端的电压恒定。当开关S1S2闭合时,电压表V1的示数为U1;当开关S1闭合,S2断开时,电压表V2的示数为U2,电流表示数为0.3A。图乙中图线①反映的是通过定值电阻R1的电流与其两端电压的关系;图线②反映的是通过小灯泡L的电流与它两端电压的关系。(  )A当开关S1S2,闭合时,电流表示数为0.9AB当开关S1S2,闭合时,电压表V1的示数U118VC当开关S1闭合,S2断开时,电压表V2的示数U26VD当开关S1闭合,S2断开时,电压表V1的示数为12V12春节联欢晚会舞台上很多的照明灯是LED灯,LED灯是一种新型的高效节能光源,它的核心元件是发光二极管。二极管的主要材料是(  )A半导体 B超导体 C导体 D陶瓷材料13在探究串联电路电压特点时,小彤连接的电路如图所示。对于实验过程中出现的现象及分析,下列判断正确的是(  )A闭合开关,若灯泡L1发光,L2不发光,一定是L2灯丝断了B闭合开关,若电压表示数为零,灯泡L2一定不发光C若只有L1开路,则开关闭合后电压表示数一定为零D如果所有元件均完好,闭合开关,向右移动滑动变阻器的滑片时,两灯都变亮14在“探究影响导体电阻大小的因素”实验中,某同学采用了如图所示的实验器材和若干导线,ABCDGH为三根长度、粗细均相同的镍铬合金导线。下列说法正确的是(  )A分别测量了一根、两根、三根导线并联后的电流,可以探究导体电阻与导体横截面积的关系B无法探究导体电阻与导体长度的关系C若在EF间加入一根与上面三根镍铬合金丝长度相同,粗细不同的铜导线,可以探究导体电阻与导体材料的关系D为实验的方便和快捷,在更换导体时,可以不断开开关,保持开关一直闭合 二、填空题15如图所示的电压表的示数为____V16家里的白炽灯用久了灯泡变黑,灯丝会变细,灯丝电阻会______(变大、不变、变小);电阻为R的均匀电阻丝,均匀拉长为原来的2倍,电阻是_____17如图所示的电流表的示数是______A,电压表的示数是______V18某品牌手电筒,正常工作时需要两节干电池串联来提供电源,该手电筒工作的额定电压是_______;某便携式取暖设备正常工作时的额定电压是,一般情况下该设备正常工作时______(选填“会”或“不会”)使人触电。19在如图所示电路中,电源电压3VR1R2阻值相等。若断开S2闭合S1S3,两阻的连接方式为______联,此时电压表的示数为______V;若断开S1S3闭合S2,此时电压表示数为______20如图是一种自动测定汽车油箱内油量的装置。R0为保护电阻,R是滑动变阻器的电阻片,滑动变阻器的滑片跟滑杆连接,滑杆可以绕固定轴O转动,另一端固定一个浮子。从油量表(电流表改装)指针所指的刻度就可知道油箱内油面高低。当油面下降时,带动滑动变阻器的滑片______(选填“向上”或“向下”)移动,则滑动变阻器连入电路的阻值将______(选填“变大”或“不变”或“变小”),电流表的示数将______(选填“变大”或“不变”或“变小”)。 三、计算题21.如图所示,用电压表分别测量L1两端的电压U1L2两端的电压U2以及L1L2串联的总电压U,请根据表盘读数回答下列问题:1L1两端的电压U1是多大?    2L2两端的电压U2是多大?    3L1L2串联的总电压U是多大?22.如图所示,电流表Al的示数为0.3A,电流表A的示数为0.5A,电压表V的示数为3V.求: (1)电源电压U(2)灯泡L2的电流.23如图所示的电路中,电压表所用的量程不明,当电路闭合后,V1V2的示数分别如图乙所示,求小灯泡L1两端的电压.24如图所示,当 S闭合时,电流表的示数为6A的示数为的示数5A,求:三盏灯的连接方式.分别求出流过中的电流写出计算过程25.如图甲所示电路中,电源电压3V保持不变。开关S闭合后,求:(1)S1S2断开时,R1R2串联。R1两端的电压为1.5V,此时R2两端的电压是多少伏?(2)S1S2闭合时,分别在图甲中AB两点测量电流,两个电流表的表盘均如图乙所示,此时电路的连接形式?通过R2R3的电流分别是多少安?
    参考答案1A【详解】A.电压是使电荷产生定向移动,形成电流的原因,故A正确;B.有电压不一定有电流,电池有电压,但是不把它连接在电路里,没有通路就没有电流,故B错误;C.一节干电池的电压是1.5V,故C错误;D.不同国家的民用电压不同,我国是220V,故D错误。故选A2D【详解】①电压表接在ab之间时有示数,说明问题出现在adcb之间;
     ②电压表接在bc之间无示数,说明问题在adc之间;③电压表接在cd之间有示数,说明问题出现在cd之间。则故障为滑动变阻器R断路,故D正确,ABC错误。故选D3B【详解】在同样环境下,电阻的大小不仅跟导体的材料有关,还跟材料的长度和横截面积大小有关,在材料和长度相同时,横截面积小(细)的导线电阻大。故选B4B【详解】由图可知,两灯泡串联,电流表测电路中的电流,电压表测L1两端的电压。当开关闭合时,电流表和电压表均有读数,说明电路通路,不可能断路;灯L1亮,灯L2不亮,则说明不亮的L2被短路。故选B5B【详解】由电路图可知,R1R2串联,电流表测量电路电流,电压表测量R2两端电压,开关S闭合后两表均有示数,说明电路正常,过一会儿发现电流表示数为0,说明电路故障可能为断路,而电压表示数等于电源电压,说明电压表的正负接线柱与电源两极相连,即R1没有断路,因此电路故障为电阻R2断路,故ACD不符合题意,B符合题意。故选B6B【详解】AB.由图可知,该电路为串联电路,电压表并联到电源的两端,测量的是电源电压,即L1L2的总电压,故A错误,B正确;C.由于两盏灯是串联的,则通过的电流是相同的,故C错误;D.用一根导线接在L2的两端,L2被短路不发光,而L1有电流,L1发光,故D错误。故选B7C【详解】AB.由于电压表的电阻很大,所以,将手中的两个导线夹接在灯泡L1两端时,不会造成灯L1短路或电源短路,故AB错误;CD.由图知,两灯并联,开关处在干路上;若将手中的两个导线夹接在灯泡L1两端,直接测量灯L1两端的电压,电源电压为3V,由并联电路的电压特点可知U1=U2=U=3V电压表能测量出L2两端的电压U2,电压表的示数为3V,故C正确,D错误。故选C8B【详解】A.测量物体长度时,选用的刻度尺分度值要根据要求的精确度选择,并不是越小越好,故A错误;B.用天平测量物体质量时,左盘放物体,右盘放砝码,移动游码相当于向右盘内加小砝码,故B正确;C.用0~0.6A0~3A的双量程电流表测量电流时,若被测电流小于0.6A,由于0~0.6A量程的分度值较小,所以应选用0~0.6A量程来测量,故C错误;D.电流表不能直接接在电源两端,电压表可知直接接在电源两端,此时测量电源电压,故D错误。故选B9D【详解】串联电路中电灯不亮,则可能是某处断路或电灯短路,用电压表测检测电路故障,断路位置为电源电压,电路完好的示数为零;由题意可知,Uac=3.0V,故a点与电源正极相连、c点与电源负极相连;Uab=0V,如果灯泡短路,则ab两点间电压为零;Ubc=3.0V,说明c点与电源负极相连,b点通过灯泡、电阻、开关与电源正极相连,故bc间发生断路,即变阻器R断路;故电路故障为灯L短路或滑动变阻器R断路。故选D10A【详解】牛顿是力的单位不属于电学物理量单位;伏特是电压单位、欧姆是电阻单位、安培是电流单位,属于电学物理量单位。故选A11B【详解】A.当开关S1S2闭合时,S3的闭合对灯泡电流表和电压表V2短路,只有R1连入电路,电压表V3测量电源电压,所以电流表示数为0,故A不符合题意;BCD.当开关S1闭合,S2断开时,电阻与灯泡串联1测量R1两端电压,电压表V3测量灯泡两端电压,电流表测量电路电流。由UI图像中的图线①可知:通过R1的电流为0.6A时,电阻R1两端电压为6V,即此时电压表V2的示数6V。由UI图像中的图线②可知:通过小灯泡L的电流为0.8A即此时电压表V2的示数12V。因串联电路两端电压等于各部分电压之和,所以电源电压B符合题意,CD不符合题意。故选B【点睛】本题考查串联电路的特点以及根据图像读出有用信息,关键能根据开关的不同状态判断出电路的连接方式、仪表测量的对象。12A【详解】二极管的主要材料是半导体,故A正确。故选A13D【详解】根据电路图可知,两个灯泡和滑动变阻器串联,电压表测量灯泡L1两端电压;A.由于两个灯泡和滑动变阻器串联,如果电路故障是灯泡L2灯丝断了,那么整个电路断路,则开关闭合后,灯泡L2不亮、L1也不会亮,所以灯泡L2不亮、L1亮,一定不是灯泡L2灯丝断了,故A错误;B.当L1短路时,开关闭合后,电压表示数为零,但灯泡L2仍可以发光,故B错误;C.如果只有灯泡L1断路,则开关闭合后电压表的正负两极与电源两极相连,因此电压表有示数,且接近电源电压,故C错误;D.如果所有元件均完好,闭合开关,向右移动滑动变阻器的滑片时,滑动变阻器接入电路的阻值减小,电路中的电流变大,两灯泡都变亮,故D正确。故选D14A【详解】A.由题意知,各根导线的长度和材料相同,当两根或三根导线并联相当于增大导线的横截面积,所以可探究是导体电阻与导体横截面积的关系,故A正确;B.图中三根导线的粗细、材料都相同,可以分别测量一根、两根导线串联、三根导线串联后的电流,便可探究是导体电阻与是导体长度的关系,故B错误;C.要探究导体电阻与是导体材料的关系,应保持导体的长度和粗细相同,那么在EF间接入的铜导线应与镍铬合金的长度和粗细相同,故C错误;D.在更换导体时,应断开开关,这样才能保护电路不受损,故D错误。故选A152.4【详解】要弄清楚电压表的量程和分度值再去读数,读数时,视线要与刻度面垂直。图中电压表用的是0~3V量程,一大格表示1V,一大格分为10个小格,其分度值为0.1V,因此其读数2V+0.4V=2.4V16变大    4R    【详解】[1]在其他条件不变时,导体横截面积越小,电阻越大。灯丝的长度和材料不变,变细,即其横截面积变小了,所以它的电阻要变大。
     [2]在其他条件不变时,长度变为原来的2倍,电阻变为原来的2倍;电阻丝体积不变,长度变为原来的2倍,横截面积要变为原来的一半,该变化也导致电阻丝电阻变为原来的2倍。综合以上因素,电阻要变为原来的4倍。
     170.5    1.8    【详解】[1]电流表接入小量程,分度值为0.02A,则其示数为0.5A[2]电压表接入小量程,分度值为0.1V,则其示数为1.8V183    不会    【详解】[1]一节干电池的电压为1.5V,两节干电池串联后的电压为3V,所以该手电筒工作的额定电压是3V[2]便携式取暖设备正常工作时的额定电压是30V,而对人体安全的电压为不高于36V,所以,一般情况下该设备正常工作时不会使人触电。19    3    1.5    【详解】[1][2]若断开S2闭合S1S3,电流分两路分别流经R1R2,则两电阻为并联,此时电压表测电源电压,示数为3V[3]若断开S1S3闭合S2,两电阻串联,由于两电阻阻值相等,则由串联分压可知,电压之比等于电阻之比,则两电阻两端电压均为1.5V,电压表测R1两端电压,示数为1.5V20向上    变大    变小    【详解】[1] 当油面下降时,浮子向下移动带动滑动变阻器的滑片向上移动。[2]当滑片向上移动时,滑动变阻器的接入的电阻变大。[3]总电压不变,总电阻变大,故电流变小。21.(11.6V;(21.4V;(33V【详解】解:(1)(3)由串联电路电压规律可知,总电压比任何一个用电器两端的电压都大。由图可知,左边电压表指针的偏转角度比右边电压表指针的偏转角度小,而左边的电压表示数显示的是总电压,右边的电压表示数显示的是 L1两端的电压,所以出现这种情况的原因一定是两表所选的量程不同。左边的电压表所选的是015V,分度值是0.5V,所以示数是3V,则总电压是3V;右边的电压表所选的是03V,分度值是0.1V,所以示数是1.6V,则L1两端的电压是1.6V(2)根据U=U1+U2U2=UU1=3V﹣1.6V=1.4V答:(1L1两端的电压U11.6V2L2两端的电压U21.4V3L1L2串联的总电压U3V22(1) 3V (2) 0.2A【详解】由电路图可知,两灯泡并联,电流表A1L1支路的电流,电流表A测干路电流,电压表测电源的电压.(1)电源电压U=U1=3V(2)由并联电路电流的规律得到通过灯泡L2的电流I2=I-I1=0.5A-0.3A=0.2A答:(1)电源电压是3V(2)通过灯泡L2的电流是0.2A23电压表V1L1L2两端的总电压,电压表V2L2两端的电压,所以V1的示数应大于V2的示数,观察图乙中两电压表的示数可知,V1选择的是0~15 V的量程,读数为5.5 V,V2选择的是0~3 V的量程,读数为2.5 V.L1两端的电压为两电压表示数之差,即5.5 V-2.5 V=3 V.【详解】由图可知,L1L2串联,电压表V1L1L2两端的总电压,电压表V2L2两端的电压,所以V1的示数应大于V2的示数,观察图乙中两电压表的示数可知,V1选择的是0~15 V的量程,读数为5.5 V,V2选择的是0~3 V的量程,读数为2.5 V.L1两端的电压为两电压表示数之差,即5.5 V-2.5 V=3 V.【点睛】如果没标明电压表的接线柱,必须根据电路的特殊性来确定电压表所选用的接线标,才能正确读数24三个灯泡并联;、1A【解析】【详解】解答:(1)由电路图可知,电流从电源正极流出,经过电流表A后分成两支,一支通过L1;另一支通过A1后又分成两支,其中一支通过灯泡L2,L1电流汇合,另一支通过L3,最后三支电路汇合,共同回到电源负极。所以三个灯泡并联;(2)由图知,电流表A测干路电流,电流表A1测流过灯L2L3的电流,电流表A2测流过灯L1L2的电流;因为并联电路中干路电流等于各支路电流之和,所以:I1+I2+I3=6A−−−−①     I2+I3=2.5A−−−−②      I1+I2=5A−−−−③由①②可得,I1=3.5A;由①③可得,I3=1A;则I2=2.5A−1A=1.5A.答:(1)三盏灯是并联的。(2)流过L1、L2、L3中的电流分别为3.5A、1.5A、1A.【点睛】由电路图可知,三个灯泡并联,电流表A测干路电流,电流表A1测流过灯L2L3的电流,电流表A2测流过灯L1L2的电流;根据电流表示数及并联电路特点求出通过各灯的电流.25(1)1.5V(2)并联,0.2A0.8A【详解】解:(1)从图甲可以看到,开关S闭合、S1S2断开时,R1R2串联,只有这两个电阻接入电路,这是一个串联电路,根据串联电路的电压规律可知,电源电压3V保持不变,R1两端的电压为1.5V,此时R2两端的电压是此时R2两端的电压是1.5V(2)开关S闭合,并且S1S2闭合时,电流从电源正极流出,电阻R1被短路,电流分别流过电阻R2R3,电路中只有电阻R2R3并联接在电路中,图甲中A点的电流是支路电流,较小,图中B点电流是干路电流,较大,由于两个电流表的表盘均如图乙所示,那么可知A点的电流是小量程0.6A的电流,图中B点电流是大量程3A的电流,可知它们的大小,从图中可以看到,A点的电流大小等于R2的电流大小,即B点电流大小等于干路电流大小,即根据并联电路的电流规律可知,R3的电流是综上所述,此时电路的连接形式是并联,通过R2R3的电流分别是0.2A0.8A答:(1)S1S2断开时,R1R2串联。R1两端的电压为1.5V,此时R2两端的电压是1.5V(2)此时电路的连接形式是并联,通过R2R3的电流分别是0.2A0.8A
