2020-2021学年第3节 电阻的测量备课ppt课件
展开
这是一份2020-2021学年第3节 电阻的测量备课ppt课件，共42页。PPT课件主要包含了教学目标，教学重点，教学难点，实验原理，实验电路图，06A，15V，实验步骤，想想做做，测灯泡电阻常见故障等内容，欢迎下载使用。

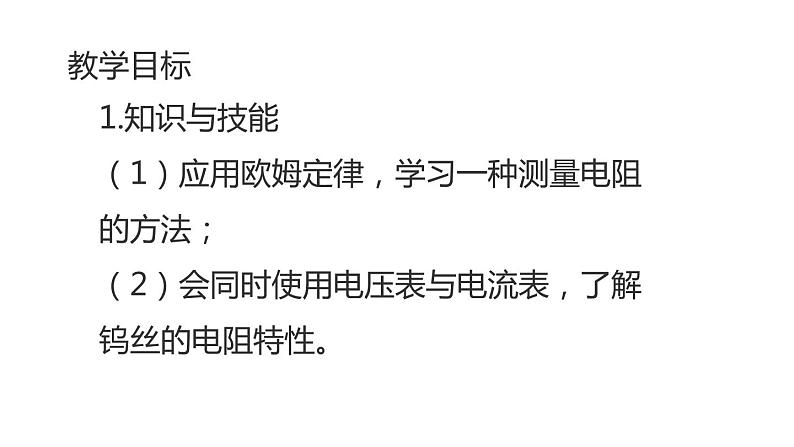

1.知识与技能（1）应用欧姆定律，学习一种测量电阻的方法；（2）会同时使用电压表与电流表，了解钨丝的电阻特性。

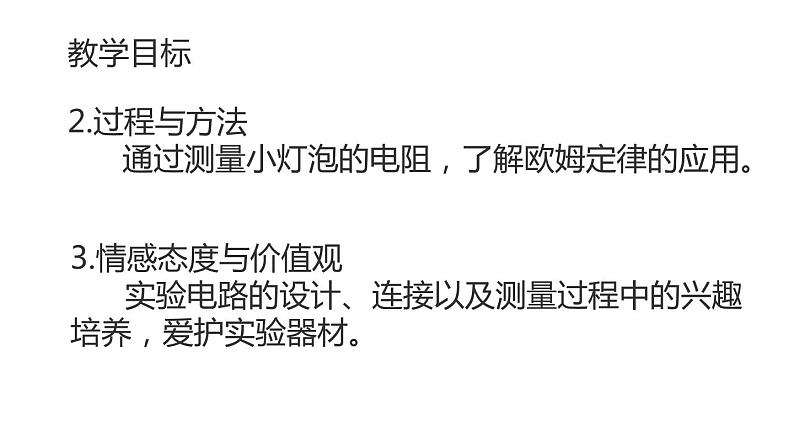

2.过程与方法 通过测量小灯泡的电阻，了解欧姆定律的应用。
3.情感态度与价值观 实验电路的设计、连接以及测量过程中的兴趣培养，爱护实验器材。

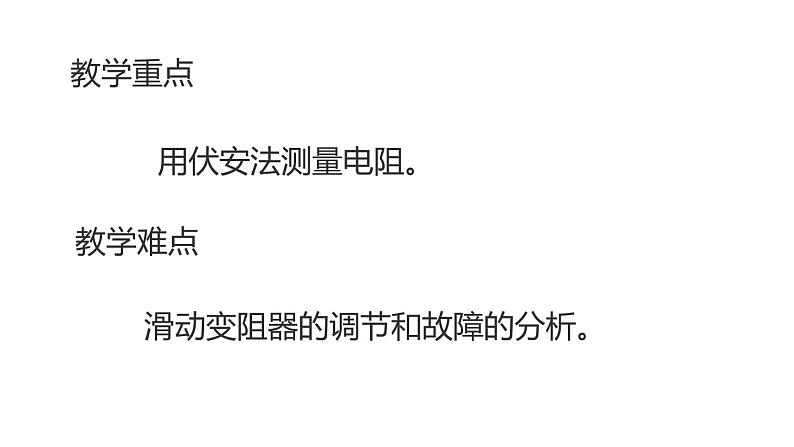

用伏安法测量电阻。
滑动变阻器的调节和故障的分析。
小明爷爷的收音机坏了，检查发现一个电阻烧坏

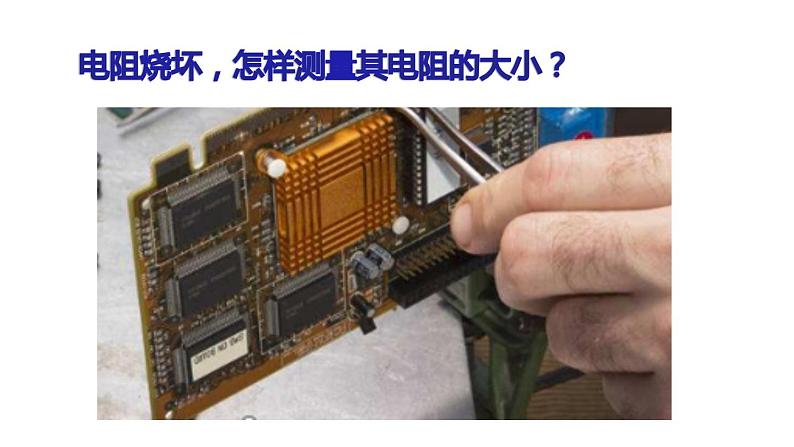

电阻烧坏，怎样测量其电阻的大小？

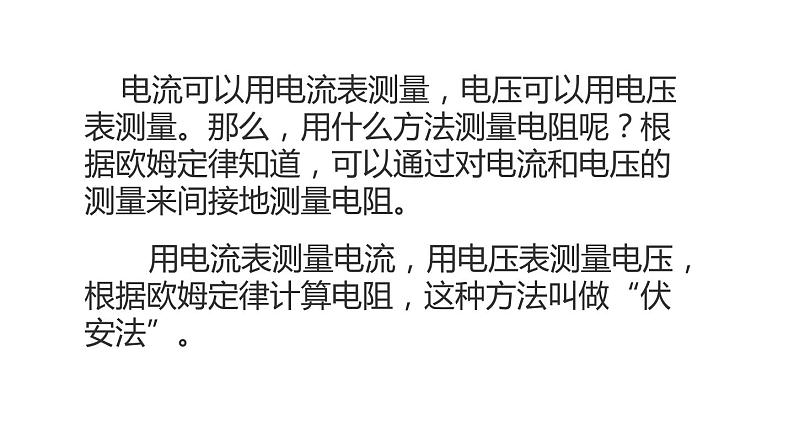

电流可以用电流表测量，电压可以用电压表测量。那么，用什么方法测量电阻呢？根据欧姆定律知道，可以通过对电流和电压的测量来间接地测量电阻。
用电流表测量电流，用电压表测量电压，根据欧姆定律计算电阻，这种方法叫做“伏安法”。
1.在连接电路前，电流表、电压表的指针应指在零刻度。
温故知新 电学实验中应注意
2.在连接电路时，开关应该断开；滑动变阻器的滑片应置于阻值最大处。
3.连接好电路，在检查无误后再用开关试触，确定电路完好后再闭合开关。
4.电流表、电压表应选合适的量程。
1.原理：改变接入电路中电阻丝的长度来改变电阻。
温故知新 滑动变阻器的原理、使用
2.作用：改变电路中的电流和电压。
3.使用：“一上一下”“串联”。
（1）接C、D，相当于导线
（2）接A、B，相当于定值电阻
（3）接“一上一下”变电阻（AC、AD、BC或BD四种接法）
实验器材：电流表、电压表、滑动变阻器、开关、电源、待测电阻
在伏安法测电阻实验中，用滑动变阻器来改变待测电阻两端的电压。
实验 伏安法测电阻
一、注意变阻器对电路中电流、电压的影响
滑动变阻器常用来改变电流及电压的值。调节滑动变阻器前要先想好，朝哪个方向移动滑片时，电路中的电流变大，闭合开关前应该先调整变阻器的滑片，使电路中的电流在开始时最小。
滑动变阻器是通过改变电阻线的长度来改变接入电路中的电阻，从而改变电路中的电流及电压值。在材料和横截面积一定时，电阻线越长，电阻越大，电路中的电流越小。
（1）如图所示，滑动变阻器的滑片向 移动时，电路中的电流变大，闭合开关前应该先调整变阻器的滑片至 端，使电路中的电流在开始时最小。
一、注意变阻器对电路中电流、电压的影响
（2）如图所示，滑动变阻器的滑片向 移动时，电路中的电流变小，闭合开关前应该先调整变阻器的滑片至 端，使电路中的电流在开始时最小。
（3） 如图所示，滑动变阻器的滑片向 移动时，电路中的电压变大，闭合开关前应该先调整变阻器的滑片至 端，使电路中的电流在开始时最小。
（4）如图所示，滑动变阻器的滑片向 移动时，电路中的电压变小，闭合开关前应该先调整变阻器的滑片至 端，使电路中的电流在开始时最小。
二、注意选择电流表、电压表的量程
（1）如图所示，如果待测电阻约为10Ω，电源的电压为6V，则，电流表选 量程；电压表选 量程。
（2）如图所示，如果待测电阻约为10Ω，电源的电压为3V，则，电流表选 量程；电压表选 量程。
（3）如图所示，如果待测电阻约为5Ω，电源的电压为6V，则，电流表选 量程；电压表选 量程。
（4）如图所示，如果待测电阻约为5Ω，电源的电压为3V，则，电流表选 量程；电压表选 量程。
（1）按电路图将实验器材连成电路。
（2）连接电路时开关应 。
（3）闭合开关前，滑片P应置 端。
（4）检查无误后闭合开关，移动滑片测量并记录几组电压和电流值。
将测量的电压、电流值填入表格中
根据电压、电流值用欧姆定律计算出电阻值。
求三次电阻值平均值作为待测电阻的阻值。
将上述实验中的定值电阻换成小灯泡，用同样的方法测定小灯泡的电阻。多测几组数据，根据实验数据分别计算出小灯泡的电阻，比较计算出的数值，看看每次算出的电阻值大小相同吗？
按电路图将实验器材连成电路。
小明将测量小灯泡的电压、电流数据如下
根据电压、电流值和欧姆定律计算出阻值
分析实验数据，电压减小时，电阻减小。
结论 灯丝的电阻跟灯泡的温度有关。
灯泡较暗，且不能改变亮度
灯泡较亮，且不能改变亮度
1.用电压表测电压，用电流表测电流，用欧姆定律计算电阻的方法，叫做伏安法。
2.为了减小误差，多次测量求平均值。
3.连接电路时，开关应 。闭合开关前滑动变阻器的滑片置于阻值 端。电压表、电流表选择适当的 。 移动滑片前分析向 方向移动电压或电流增大。
4.金属钨丝的电阻与温度有关。
1.李娜用伏安法测电阻，电压表、电流表的示数如图所示，则待测电阻是（ ）A. 12ΩB. 10Ω C. 6ΩD. 5Ω
2.曾子扬用伏安法测电阻，电压表、电流表的示数如图所示，则待测电阻是（ ）A. 12ΩB. 10Ω C. 6ΩD. 5Ω
3.杨佳宇用伏安法测电阻，电压表、电流表的示数如图所示，则待测电阻是（ ）A. 5ΩB. 2.5ΩC. 12.5Ω D. 2Ω
4.曾子扬用伏安法测电阻，当电压表为1V时记录了电流表的示数。要将电压表示数变为2V，滑片P应（ ）A. 不动B. 向a调节C. 向b调节 D. 向左或向右调节
5.杨佳宇用伏安法测电阻，当电流表为0.4A时记录了电压表的示数。要将电流表示数变为0.2A，滑片P应（ ）A. 不动B. 向a调节C. 向b调节 D. 向左或向右调节
6.杨佳宇用伏安法测灯泡的电阻，实验数据如下，下列分析正确的是（ ）A.电阻与电压有关 B.电阻与温度有关C.电阻与电流有关 D.求平均值小误差
1.知识与技能（1）应用欧姆定律，学习一种测量电阻的方法；（2）会同时使用电压表与电流表，了解钨丝的电阻特性。
2.过程与方法 通过测量小灯泡的电阻，了解欧姆定律的应用。
3.情感态度与价值观 实验电路的设计、连接以及测量过程中的兴趣培养，爱护实验器材。
用伏安法测量电阻。
滑动变阻器的调节和故障的分析。
小明爷爷的收音机坏了，检查发现一个电阻烧坏
电阻烧坏，怎样测量其电阻的大小？
电流可以用电流表测量，电压可以用电压表测量。那么，用什么方法测量电阻呢？根据欧姆定律知道，可以通过对电流和电压的测量来间接地测量电阻。
用电流表测量电流，用电压表测量电压，根据欧姆定律计算电阻，这种方法叫做“伏安法”。
1.在连接电路前，电流表、电压表的指针应指在零刻度。
温故知新 电学实验中应注意
2.在连接电路时，开关应该断开；滑动变阻器的滑片应置于阻值最大处。
3.连接好电路，在检查无误后再用开关试触，确定电路完好后再闭合开关。
4.电流表、电压表应选合适的量程。
1.原理：改变接入电路中电阻丝的长度来改变电阻。
温故知新 滑动变阻器的原理、使用
2.作用：改变电路中的电流和电压。
3.使用：“一上一下”“串联”。
（1）接C、D，相当于导线
（2）接A、B，相当于定值电阻
（3）接“一上一下”变电阻（AC、AD、BC或BD四种接法）
实验器材：电流表、电压表、滑动变阻器、开关、电源、待测电阻
在伏安法测电阻实验中，用滑动变阻器来改变待测电阻两端的电压。
实验 伏安法测电阻
一、注意变阻器对电路中电流、电压的影响
滑动变阻器常用来改变电流及电压的值。调节滑动变阻器前要先想好，朝哪个方向移动滑片时，电路中的电流变大，闭合开关前应该先调整变阻器的滑片，使电路中的电流在开始时最小。
滑动变阻器是通过改变电阻线的长度来改变接入电路中的电阻，从而改变电路中的电流及电压值。在材料和横截面积一定时，电阻线越长，电阻越大，电路中的电流越小。
（1）如图所示，滑动变阻器的滑片向 移动时，电路中的电流变大，闭合开关前应该先调整变阻器的滑片至 端，使电路中的电流在开始时最小。
一、注意变阻器对电路中电流、电压的影响
（2）如图所示，滑动变阻器的滑片向 移动时，电路中的电流变小，闭合开关前应该先调整变阻器的滑片至 端，使电路中的电流在开始时最小。
（3） 如图所示，滑动变阻器的滑片向 移动时，电路中的电压变大，闭合开关前应该先调整变阻器的滑片至 端，使电路中的电流在开始时最小。
（4）如图所示，滑动变阻器的滑片向 移动时，电路中的电压变小，闭合开关前应该先调整变阻器的滑片至 端，使电路中的电流在开始时最小。
二、注意选择电流表、电压表的量程
（1）如图所示，如果待测电阻约为10Ω，电源的电压为6V，则，电流表选 量程；电压表选 量程。
（2）如图所示，如果待测电阻约为10Ω，电源的电压为3V，则，电流表选 量程；电压表选 量程。
（3）如图所示，如果待测电阻约为5Ω，电源的电压为6V，则，电流表选 量程；电压表选 量程。
（4）如图所示，如果待测电阻约为5Ω，电源的电压为3V，则，电流表选 量程；电压表选 量程。
（1）按电路图将实验器材连成电路。
（2）连接电路时开关应 。
（3）闭合开关前，滑片P应置 端。
（4）检查无误后闭合开关，移动滑片测量并记录几组电压和电流值。
将测量的电压、电流值填入表格中
根据电压、电流值用欧姆定律计算出电阻值。
求三次电阻值平均值作为待测电阻的阻值。
将上述实验中的定值电阻换成小灯泡，用同样的方法测定小灯泡的电阻。多测几组数据，根据实验数据分别计算出小灯泡的电阻，比较计算出的数值，看看每次算出的电阻值大小相同吗？
按电路图将实验器材连成电路。
小明将测量小灯泡的电压、电流数据如下
根据电压、电流值和欧姆定律计算出阻值
分析实验数据，电压减小时，电阻减小。
结论 灯丝的电阻跟灯泡的温度有关。
灯泡较暗，且不能改变亮度
灯泡较亮，且不能改变亮度
1.用电压表测电压，用电流表测电流，用欧姆定律计算电阻的方法，叫做伏安法。
2.为了减小误差，多次测量求平均值。
3.连接电路时，开关应 。闭合开关前滑动变阻器的滑片置于阻值 端。电压表、电流表选择适当的 。 移动滑片前分析向 方向移动电压或电流增大。
4.金属钨丝的电阻与温度有关。
1.李娜用伏安法测电阻，电压表、电流表的示数如图所示，则待测电阻是（ ）A. 12ΩB. 10Ω C. 6ΩD. 5Ω
2.曾子扬用伏安法测电阻，电压表、电流表的示数如图所示，则待测电阻是（ ）A. 12ΩB. 10Ω C. 6ΩD. 5Ω
3.杨佳宇用伏安法测电阻，电压表、电流表的示数如图所示，则待测电阻是（ ）A. 5ΩB. 2.5ΩC. 12.5Ω D. 2Ω
4.曾子扬用伏安法测电阻，当电压表为1V时记录了电流表的示数。要将电压表示数变为2V，滑片P应（ ）A. 不动B. 向a调节C. 向b调节 D. 向左或向右调节
5.杨佳宇用伏安法测电阻，当电流表为0.4A时记录了电压表的示数。要将电流表示数变为0.2A，滑片P应（ ）A. 不动B. 向a调节C. 向b调节 D. 向左或向右调节
6.杨佳宇用伏安法测灯泡的电阻，实验数据如下，下列分析正确的是（ ）A.电阻与电压有关 B.电阻与温度有关C.电阻与电流有关 D.求平均值小误差
