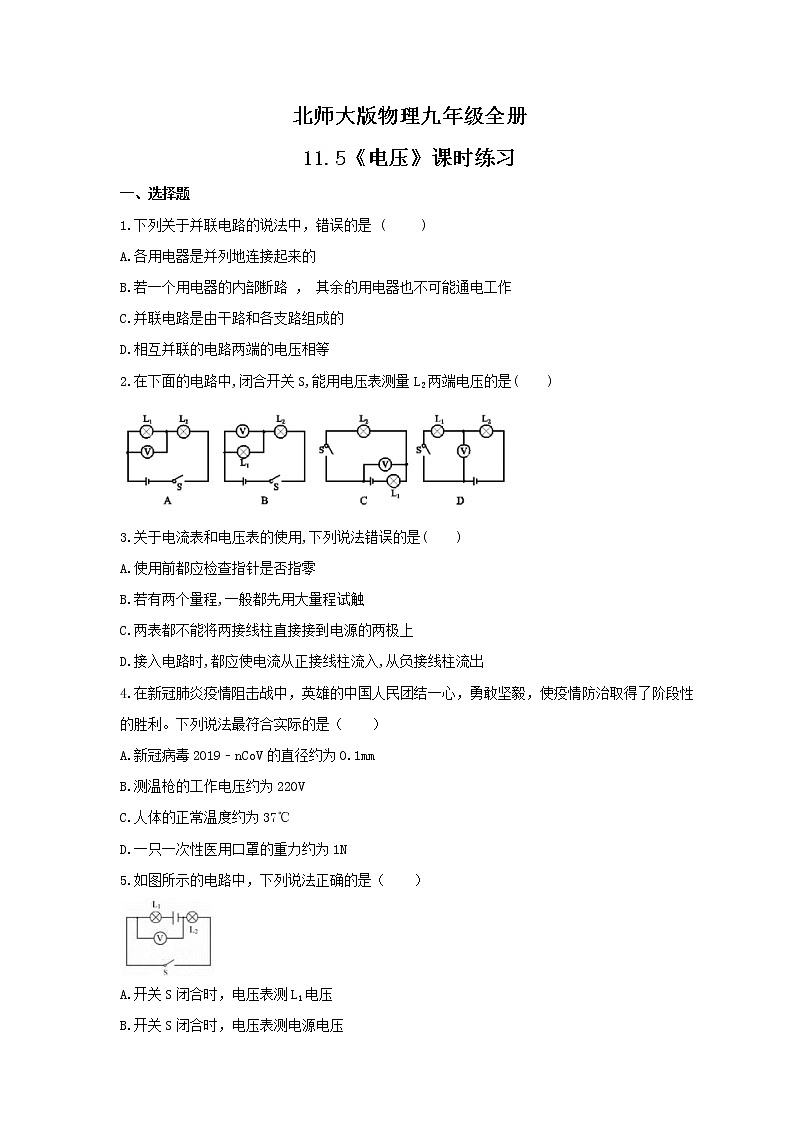

物理九年级全册第十一章 简单电路五 电压同步练习题

这是一份物理九年级全册第十一章 简单电路五 电压同步练习题，共5页。试卷主要包含了5《电压》课时练习，1mm等内容，欢迎下载使用。

一、选择题
1.下列关于并联电路的说法中，错误的是 ( )
A.各用电器是并列地连接起来的
B.若一个用电器的内部断路 ， 其余的用电器也不可能通电工作
C.并联电路是由干路和各支路组成的
D.相互并联的电路两端的电压相等
2.在下面的电路中,闭合开关S,能用电压表测量L2两端电压的是( )
3.关于电流表和电压表的使用,下列说法错误的是( )
A.使用前都应检查指针是否指零
B.若有两个量程,一般都先用大量程试触
C.两表都不能将两接线柱直接接到电源的两极上
D.接入电路时,都应使电流从正接线柱流入,从负接线柱流出
4.在新冠肺炎疫情阻击战中，英雄的中国人民团结一心，勇敢坚毅，使疫情防治取得了阶段性的胜利。下列说法最符合实际的是（ ）
A.新冠病毒2019﹣nCV的直径约为0.1mm
B.测温枪的工作电压约为220V
C.人体的正常温度约为37℃
D.一只一次性医用口罩的重力约为1N
5.如图所示的电路中，下列说法正确的是（ ）
A.开关S闭合时，电压表测L1电压
B.开关S闭合时，电压表测电源电压
C.开关S闭合时，电压表测L2电压
D.开关S断开时，电压表测L1和电源的总电压
6.如图所示的电路中a、b是电表，闭合开关要使电灯发光，则（ ）
A.a、b都是电流表
B.a、b都是电压表
C.a是电流表，b是电压表
D.a是电压表，b是电流表
7.在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压。以下做法正确的是（ ）
A.a为电流表，b为电流表
B.a为电压表，b为电流表
C.a为电流表，b为电压表
D.a为电压表，b为电压表
8.在下图所示电路中，开关闭合后电压表测量的是（ ）
A.L1两端的电压
B.L1和L2两端的电压
C.L3和电源两端电压
D.电源两端电压
二、填空题
9.某电池组是由三节干电池串联成的，那么电池组的总电压为 。
10.如图所示，电压表的示数是___V。
11.如图所示电流表的读数为 ；电压表的读数为 .
12.如图，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池.观察电压表的接线情况和指针偏转可知：锌片是盐水电池的 极，电池的电压为 V.
13.将学校实验室常用的电压表接入电路时，应先用 量程试触，若电压表示数小于 时，再改用电压表的 量程.测电压时，如果发现表的指针向左偏，原因是 .
14.如图所示，当开关S断开后，要使电阻R1、R2并联，甲表是 、乙表是 .当开关S闭合时，要是电阻R1、R2 正常工作，甲表是 、乙表是 .（选填“电流表”或“电压表”）
三、作图题
15.在图1和图2中，分别按电路图连接电路。

四、综合题
16.如图所示，回答下列问题：
（1）V1、V2分别测量的是哪个灯泡的电压？
（2）若V1的读数是2V，V2的读数是6V，则电源电压是多少V？
（3）两表应分别接什么量程的接线柱？
参考答案
1.答案为：B
2.答案为：C；
3.答案为：C；
4.答案为：C。
5.答案为：C
6.答案为：C
7.答案为：B
8.答案为：B.
9.答案为：4.5V；
10.答案为：4
11.答案为：0.14A；2.5V.
12.答案为：负；0.6.
13.答案为：大；3V；小；电压表的正负接线柱接反了.
14.答案为：电流表；电流表；电压表；电压表.
15.答案为：
16.答案为：
（1）V1测量L2的电压 V2测量L1的电压
（2）8V
（3）V1量程0～3V V2量程0～15V）
