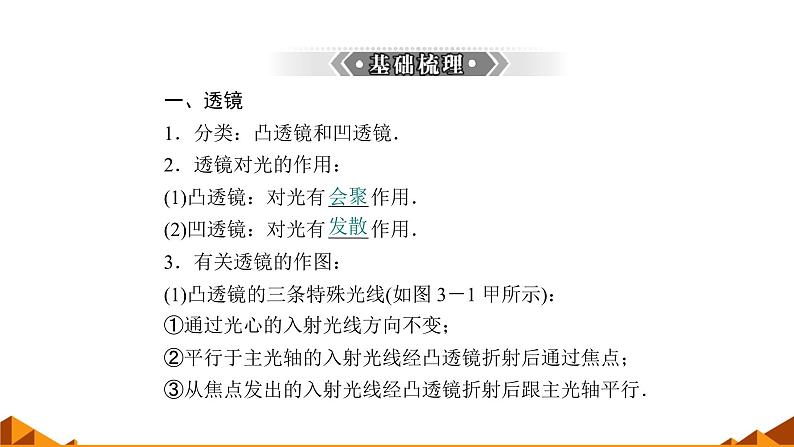

1．分类：凸透镜和凹透镜．2．透镜对光的作用：
(1)凸透镜：对光有 作用．(2)凹透镜：对光有 作用．3．有关透镜的作图：
(1)凸透镜的三条特殊光线(如图 3－1 甲所示)：①通过光心的入射光线方向不变；
②平行于主光轴的入射光线经凸透镜折射后通过焦点；③从焦点发出的入射光线经凸透镜折射后跟主光轴平行．
图 3－1(2)凹透镜的三条特殊光线(如图 3－1 乙所示)：①通过光心的入射光线方向不变；②平行于主光轴的入射光线经凹透镜折射后，折射光线的反射延长线通过焦点；③延长线经过焦点的入射光线经凹透镜折射后跟主光轴平行．

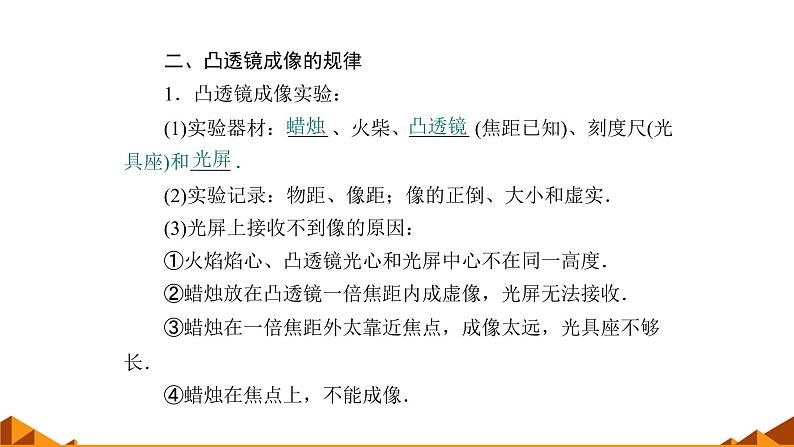

二、凸透镜成像的规律1．凸透镜成像实验：
(1)实验器材： 、火柴、 (焦距已知)、刻度尺(光
具座)和 ．
(2)实验记录：物距、像距；像的正倒、大小和虚实．(3)光屏上接收不到像的原因：
①火焰焰心、凸透镜光心和光屏中心不在同一高度．②蜡烛放在凸透镜一倍焦距内成虚像，光屏无法接收．③蜡烛在一倍焦距外太靠近焦点，成像太远，光具座不够
④蜡烛在焦点上，不能成像．

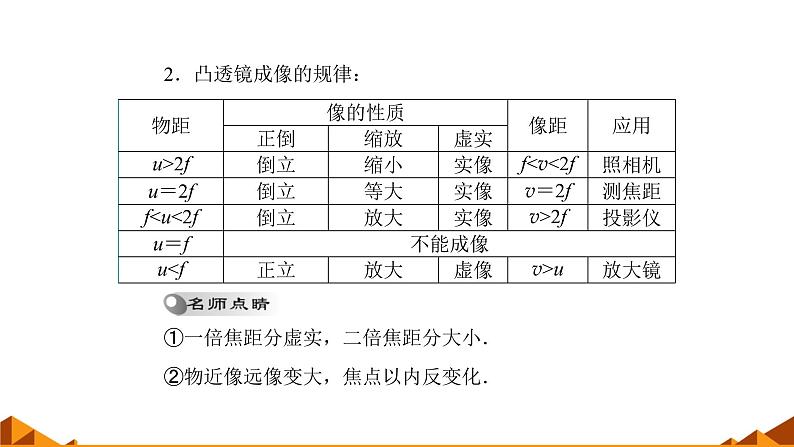

2．凸透镜成像的规律：
①一倍焦距分虚实，二倍焦距分大小．②物近像远像变大，焦点以内反变化．

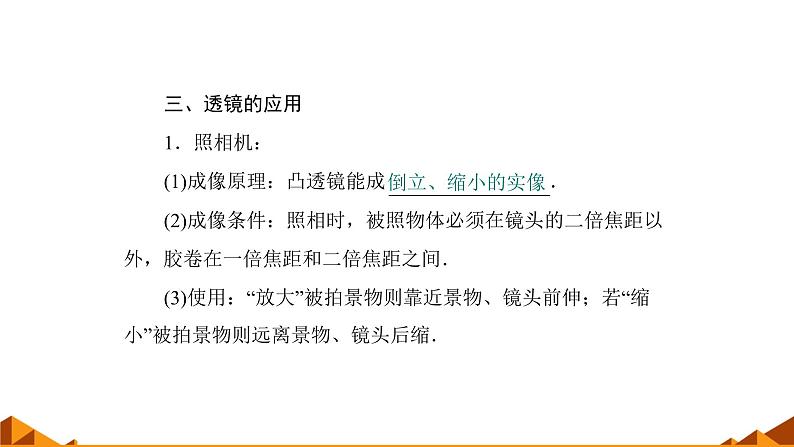

三、透镜的应用1．照相机：
(1)成像原理：凸透镜能成 ．
(2)成像条件：照相时，被照物体必须在镜头的二倍焦距以
外，胶卷在一倍焦距和二倍焦距之间．
(3)使用：“放大”被拍景物则靠近景物、镜头前伸；若“缩
小”被拍景物则远离景物、镜头后缩．
(2)成像条件：投影片必须在镜头的一倍焦距和二倍焦距之
间，屏幕必须在镜头的二倍焦距以外．
①要想让屏幕上的像大一些，下调凸透镜，减小凸透镜到
物体的距离，增大投影仪与屏幕间的距离．
②投影片通过凸透镜在屏幕上成倒立、放大的实像，为了使观察者看到物体正立的像，因此要把投影片倒放．
(1)成像原理：凸透镜成 ．
(2)成像条件：物体到凸透镜光心的距离小于一倍焦距，像
(3)使用：要使看到的物体的像更大一些，可使放大镜适当
远离被观察物体(不超过一倍焦距)．
1．眼睛：眼球相当于 ，视网膜相当于 ．眼球将来自物体的光会聚在视网膜上，形成 ．2．近视眼：晶状体太 或眼球前后方向太 ，光线会聚在
视网膜的 面，可用 矫正．
3．远视眼：晶状体太 或眼球前后方向太 ，光线会聚在
1．显微镜：用来观察 或物体的细微部分，物镜相当于投影仪，能成倒立、放大的实像；目镜相当于放大镜，能成正立、放大的虚像．
2．望远镜：有 的作用，用来观测 ．物镜相当于照相机，能成倒立、缩小的实像；目镜相当于放大镜，能成正立、放大的虚像．
【例 1】如图 3－2 所示，从光源 S 发出的两条光线，其中一条平行于凸透镜的主光轴，另一条过凸透镜的焦点，请画出这两条光线透过凸透镜后的折射光线．图 3－2
思维点拨：利用凸透镜的三条特殊光线的折射规律作图．
答案：如图 7 所示．
[教师参考·备选题]常言道，水火不相容，但用透明冰块磨制成的一个光学器件却可以取火，这个器件相当
A．平面镜C．凸透镜答案：C
【例 2小王用凸透镜、蜡烛、光屏、光具座等器材探究凸透镜成像的规律．实验桌上现有 A、B 两个凸透镜，其中凸透镜 A 的焦距为 50 cm，凸透镜 B 的焦距为 10 cm.光具座上标尺的刻度范围如图 3－3 所示．图 3－3(1)小王想探究凸透镜成像的规律，应选用凸透镜______(填“A”或“B”)．
(2)小王在图 3－3 所示的光具座上，不断改变蜡烛与透镜间的距离，并移动光屏进行实验，所获得的实验数据如下表所示．分析实验数据可知：
①从实验次序 2、3、4 可以看出，当成实像时，物体到凸
透镜的距离越短，光屏上像的大小就越______；
②同一凸透 镜，成实像时，像 距 v 随物距 u 的增大而
(3)你认为小王同学的实验过程是否全面？请提出你的看
______________________________________________________________________________________________________________________________________________________
思维点拨：依据光具座的标尺刻度范围来选择凸透镜．若透镜的焦距过大，则有可能出现光具座的端点与凸透镜之间的距离满足不了物距或者像距大于二倍焦距这个要求，导致无法观察物体在凸透镜中的各种物距下的成像情况．
(3)不够全面， 因为他只记录了像的大小，没记录像的正倒，所以记录不全．(或只通过一块凸透镜成像的情况，就得到凸透镜成像的规律，欠普遍性．或只研究了凸透镜成实像的情况，没有研究成虚像的情况等)
1．小明在探究“凸透镜成实像时像距与物距的关系”的实验中，所用的实验器材有：光具座、凸透镜、光屏、蜡烛等．
(1)将蜡烛、凸透镜和光屏放在光具座上，点燃蜡烛，调整凸透镜和光屏的高度，使烛焰、凸透镜和光屏的中心大致在同一______上．
(2)该实验应使凸透镜成实像，那么凸透镜成实像的条件
物距________焦距．
(3)记录的实验数据如下表．请在图 3－4 上画出像距与物
(4)小明得出探究结论后，又用上述器材做了一个实验．把蜡烛放在光具座上的 0 刻度线处，凸透镜放在 15 cm 刻度线上，如图 3－5 所示．移动光屏在 a 位置找到像；蜡烛和光屏不动，只移动凸透镜，当凸透镜向某一方向移动到 b 位置时，在光屏上又看到像．结合所画图象，请你对实验中可能出现的现象作出合理的判断______．(至少有一个选项正确，将正确选项的字母填在横线上)
A．光屏上第一次的像是倒立、放大的B．a 位置在 44～46 cm 刻度线之间C．光屏上第二次的像是倒立、缩小的D．b 位置在 19～21 cm 刻度线之间
答案：(1)直线 (2) 大于 (3)如图 8 所示．
考点 3 凸透镜成像的规律【例 3如图 3－6 所示，a、b、c、d 是距凸透镜不同距离的四个点，F 为焦点．下列几种光学仪器的成像原理与物体在不同点时的成像情况相对应，下列说法正确的是
图 3－6A．照相机是根据物体放在 d 点时的成像特点制成的B．幻灯机是根据物体放在 c 点时的成像特点制成的C．使用放大镜时的成像情况与物体放在 a 点时的成像情况相似D．人眼看物体时的成像情况与物体放在 F 点时的成像情况相似
思维点拨：a 点在二倍焦距以外，成倒立、缩小的实像；b、c 两点都在一倍焦距和二倍焦距之间，成倒立、放大的实像；d点在一倍焦距以内，成正立、放大的虚像．
[教师参考·备选题] 一个物体在凸透镜前 20 cm处时，在凸透镜的另一侧成一个倒立、缩小的实像，则该凸透镜
B．f＞10 cmD．f＞20cm
A．10 cm＜f＜20 cmC．f＜10 cm答案：C
考点 4 透镜的应用
【例 4图 3－7 甲所示的是现代城市很多路口安装的监控摄像头，它可以拍下违章行驶或发生交通事故时的现场照片．摄像头的镜头相当于一个______透镜，它的工作原理与________(填“照相机”、“投影仪”或“放大镜”)相似．图乙和丙是一辆汽车经过路口时与一辆自行车相撞后被先后拍下的两张照片，由图可以看出汽车是逐渐______(填“靠近”或“远离”)摄像头．
思维点拨：观察图像可知物体是成缩小的实像；根据“物近像远像变大”可判断汽车是靠近还是远离摄像头．
答案：凸 照相机 远离
2．图 3－8 所示的是利用航空摄影拍摄到的铜仁市碧江区的一角，如果拍摄时所用照相机的镜头焦距是 50
mm，则胶片到镜头的距离应(A．大于 100 mmB．大于 50 mm 小于 100 mmC．小于 50 mmD．等于 50 mm答案：B
考点 5 眼睛和眼镜【例 5】图 3－9 甲所示的是来自远处的光线经某人眼球折光系统的光路．下列关于该人远、近视眼的判断及矫正所需配
戴的眼镜镜片的选择，正确的是(图 3－9
A．近视眼，乙C．近视眼，丙
B．远视眼，乙D．远视眼，丙
思维点拨：近视聚光能力强，成像在视网膜前，可用散光的凹透镜矫正；远视眼相反．答案：C
[教师参考·备选题] 善于观察的小明发现，张老师上课期间，观察远处的同学时要摘下眼镜，而看近处的课本时，又要戴上眼镜．这样频繁地戴上和摘下眼镜非常不方便．张老师的眼睛属于________(填“近视眼”或“远视眼”)．图B1 所示的是一种新型眼镜，这种眼镜的镜片分上、下两个区，A 区厚薄均匀，B 区可以矫正视力．张老师戴上这种眼镜就可以通过______(填“A 区”或“B 区”)看远处的同学，而不需要频繁地戴上或摘下眼镜了．图 B1
1．自动对焦相机用红外线或超声波进行测
距．下列说法正确的是(
A．超声波和红外线都是电磁波B．相机底片上成的像一定是实像C．焦距 35 mm 的相机底片离镜头的距离小于 35 mmD．红外线测距照相机和超声波测距照相机都可用来在月球上拍照答案：B
2．下列关于光学仪器的作用，说法不正确的
)A．平面镜能成等大的虚像B．放大镜是凸透镜，凸透镜只能成放大的像C．近视眼镜是凹透镜，它对光起发散作用D．照相机照相时，底片上成倒立、缩小的实像答案：B
3．小明同学上初中后患了近视眼，使远处物体的像落在视网膜______(填“前”或“后”)，而看不清远处物体．现在有一种治疗手术，采用激光对角膜进行处理，使晶状体和角膜构成的透镜对光的偏折能力变得______(填“强”或“弱”)些．
4．根据图 3－10 中光的传播方向，在虚线框
内画上凸透镜或凹透镜．
答案：如图 9 所示．
5．如图 3－11 所示，调节蜡烛、凸透镜和光屏的位置，都能得到清晰的像，其中在光屏上成倒立、缩小实像的是图_______，在光屏上成倒立、放大实像的是图_______，成虚像的是图________．
答案：B A C
