这是一份浙教版九年级上册第6节 电能试讲课教学ppt课件，文件包含36电能第3课时课件pptx、探究灯泡的电功率跟哪些因素有关mp4等2份课件配套教学资源，其中PPT共23页， 欢迎下载使用。

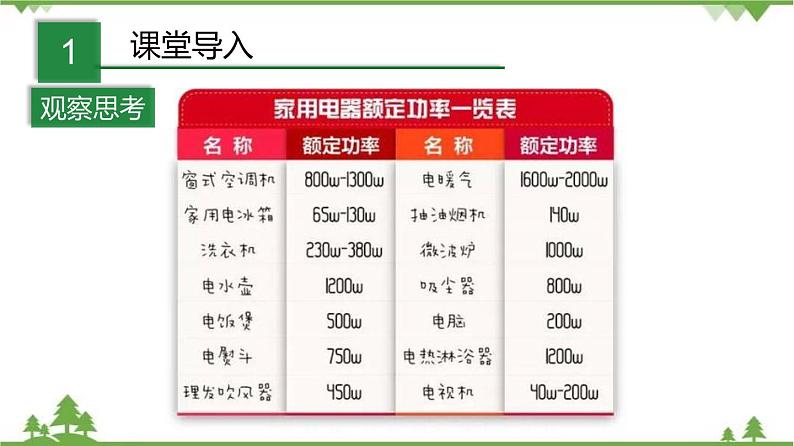

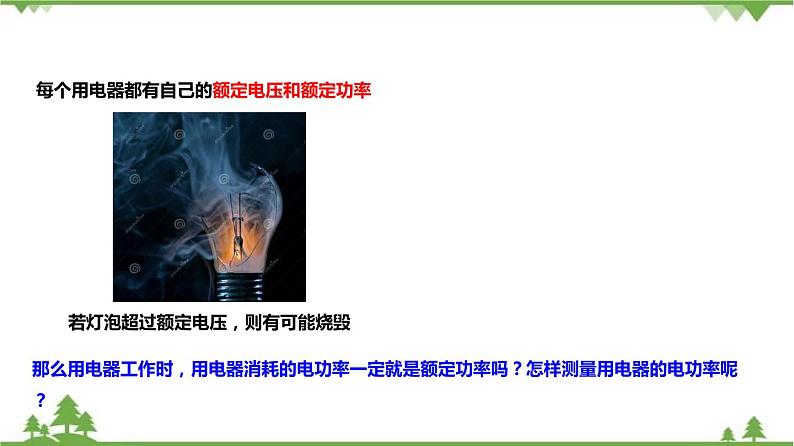

每个用电器都有自己的额定电压和额定功率
那么用电器工作时，用电器消耗的电功率一定就是额定功率吗？怎样测量用电器的电功率呢？
若灯泡超过额定电压，则有可能烧毁

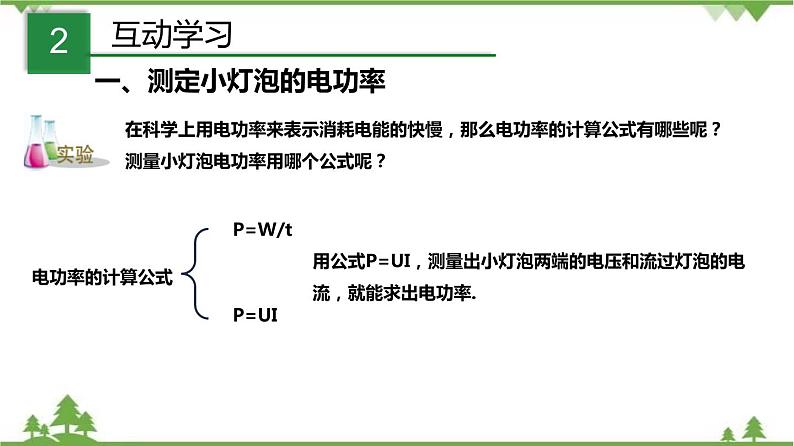

一、测定小灯泡的电功率
在科学上用电功率来表示消耗电能的快慢，那么电功率的计算公式有哪些呢？测量小灯泡电功率用哪个公式呢？
用公式P=UI，测量出小灯泡两端的电压和流过灯泡的电流，就能求出电功率.

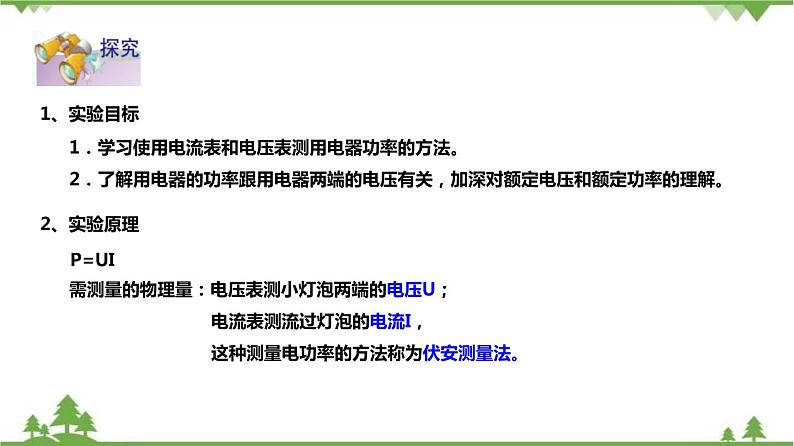

1．学习使用电流表和电压表测用电器功率的方法。2．了解用电器的功率跟用电器两端的电压有关，加深对额定电压和额定功率的理解。
需测量的物理量：电压表测小灯泡两端的电压U； 电流表测流过灯泡的电流I， 这种测量电功率的方法称为伏安测量法。

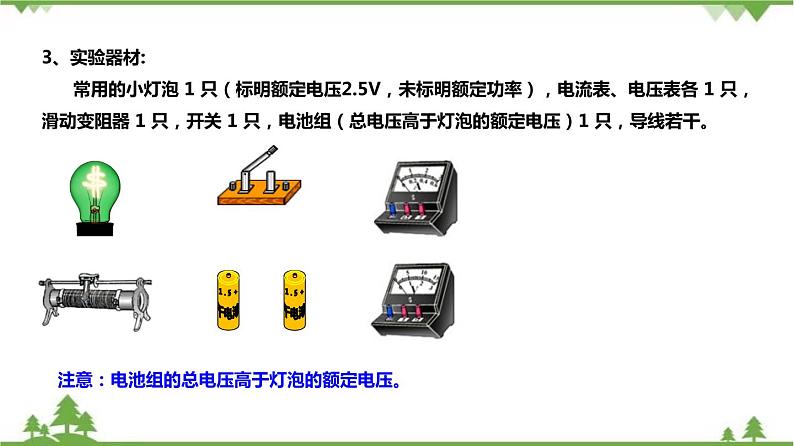

3、实验器材: 常用的小灯泡 1 只（标明额定电压2.5V，未标明额定功率），电流表、电压表各 1 只，滑动变阻器 1 只，开关 1 只，电池组（总电压高于灯泡的额定电压）1 只，导线若干。
注意：电池组的总电压高于灯泡的额定电压。

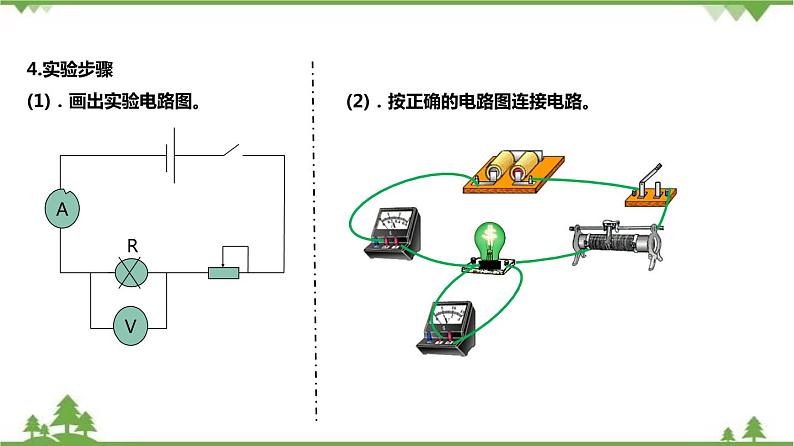

(2)．按正确的电路图连接电路。
4.实验步骤(1)．画出实验电路图。

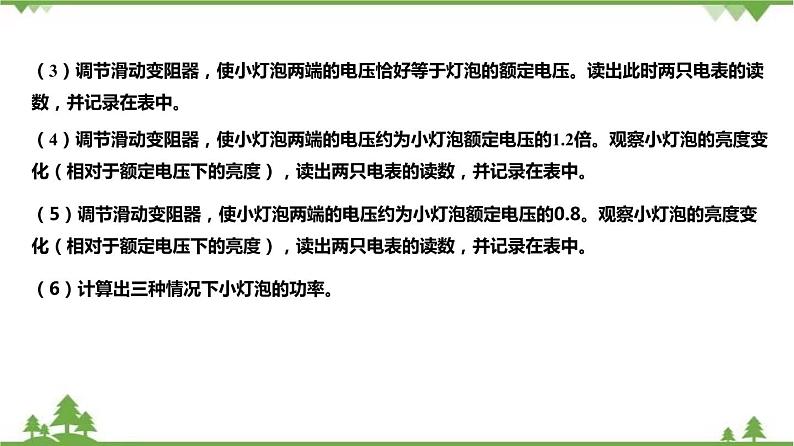

（3）调节滑动变阻器，使小灯泡两端的电压恰好等于灯泡的额定电压。读出此时两只电表的读数，并记录在表中。
（4）调节滑动变阻器，使小灯泡两端的电压约为小灯泡额定电压的1.2倍。观察小灯泡的亮度变化（相对于额定电压下的亮度），读出两只电表的读数，并记录在表中。
（5）调节滑动变阻器，使小灯泡两端的电压约为小灯泡额定电压的0.8。观察小灯泡的亮度变化（相对于额定电压下的亮度），读出两只电表的读数，并记录在表中。
（6）计算出三种情况下小灯泡的功率。
①、连接电路时，把滑动变阻器的滑片调到阻值最大处。
②、调节小灯泡两端的电压使之高于额定电压时，在看清电流表示数的前提下，所用时间越短越好，以防损坏小灯泡。
③电流表、电压表的量程选择要合适，在不超过量程的前提下，应尽可能使电表指针偏转角度大一些，以便减小误差。
观察表中数据可见：小电灯实际消耗的电功率不一定等于额定功率。
小灯泡的亮度是由小灯泡实际消耗的功率决定的
当Ｕ实＝Ｕ额时，则Ｐ实＝Ｐ额．电灯正常发光当Ｕ实＞Ｕ额时，则Ｐ实＞Ｐ额．电灯亮度较亮当Ｕ实＜Ｕ额时，则Ｐ实＜Ｐ额 . 电灯亮度较暗
1．小灯泡在哪种情况下属于正常发光？
2．如果一再降低或一再提高小灯泡两端的电压，将会出现什么情形？
小灯泡在额定电压下的发光属于正常发光。
理论上降低或提高小灯泡两端的电压小灯泡的功率将增大或减小，但是当电压增大到一定程度小灯泡将会被烧坏。
你能说出实验中出现下面故障的原因吗？
接线柱接触不良或导线断了或电源、电流表电压表、开关损坏。
电流表、电压表的位置接反或灯丝断了或灯与灯座接触不良。
电流表、电压表的接线柱接反了。
二、实际功率与实际电压
1、实际功率：我们把用电器在实际电压下工作时所对应的功率叫做用电器的实际功率。
2、实际电压：用电器实际工作的电压。
当用电器的工作电压明显低于或高于它的额定电压时，用电器就不能正常工作。
3、实际功率与额定功率的关系：
（1）当U实＝ U额，则P实＝P额，用电器正常工作
（2）当U实＞U额，则P实＞ P额，用电器容易坏。
（3）当U实＜U额，则P实＜ P额，用电器不能正常作。
考点一：测定小灯泡的电功率
灯L1标有“6V 6W”字样，灯L2标有“12V 12W”字样，将L1、L2连成如图所示电路，闭合开关S，两灯都能发光，则（ ）
A. 灯L2比L1亮B. 灯L1、L2实际电压之比为1：2C. 若一电表示数突然减小，另两电表示数不变，则可能是灯L2灯丝断了D. 若将灯L1、L2串联后接入电路，两灯都能发光，则实际功率之比为1：2
在测定小灯泡额定功率的实验中(所用灯泡的额定电压U0=3.8V)，王强小组设计了另一种实验方案(其中电源电压未知，电阻R的阻值已知)。具体步骤如下：
①按如图所示的电路连接好电路；②开关S拔到位置1，移动滑片P至任一位置，读出电流表示数I1；③开关S拔到位置2，滑片位置不动，读出电流表示数I2。 先算出灯泡的电阻RL=____________（请你用所测的量表示），再根据功率计算公式，计算灯泡的额定功率。他们按此方案测量，发现实验结果与真实值相差较大，原因是___________________________。 要准确测出灯泡的额定功率，只需将上述步骤22改为__________________________。
电灯未在额定电压下工作，灯丝的温度变化引起电阻的变化
开关S拔到位置1，移动滑片P直到电流表示数I1=U0/R=(3.8V/R) 为止
考点二：实际功率与实际电压
（2019•黄石模拟）甲灯标有“36V 7.2W”，乙灯标有“12V 1.2W”。将它们串联后接在电源上，其中一个灯泡能正常发光，正常发光的灯泡是 ，电源电压是 V，另一盏灯的实际功率是 W。
（2018·台州模拟）养生壶是一种用于养生保健的可以烹饮的容器，类似于电水壶，其最大的特点是采用一种新型的电加热材料，通过高温把电热膜电子浆料（金属化合物）喷涂在玻璃表面形成面状电阻，在两端制作银电极，通电后产生热量把壶内的水加热。小明家买了一把养生壶（图甲）小明关闭了家中的其它所有用电器，并在壶中加入初温为25℃的水，6分钟将水烧开（标准大气压下），求：
（1）在加热过程中家用电能表（图乙）的转盘转了300转，此过程中养生壶消耗的电能是多少J？ （2）如果养生壶的热效率是87.5%，则壶中水的质量是多少？ （3）养生壶两端的实际电压是多少？（不考虑温度对电阻的影响）
（1）此过程中养生壶消耗的电能是：
（2）养生壶中水吸收的热量为：
（3）养生壶的实际功率：
每个用电器都有自己的额定电压和额定功率
那么用电器工作时，用电器消耗的电功率一定就是额定功率吗？怎样测量用电器的电功率呢？
若灯泡超过额定电压，则有可能烧毁
一、测定小灯泡的电功率
在科学上用电功率来表示消耗电能的快慢，那么电功率的计算公式有哪些呢？测量小灯泡电功率用哪个公式呢？
用公式P=UI，测量出小灯泡两端的电压和流过灯泡的电流，就能求出电功率.
1．学习使用电流表和电压表测用电器功率的方法。2．了解用电器的功率跟用电器两端的电压有关，加深对额定电压和额定功率的理解。
需测量的物理量：电压表测小灯泡两端的电压U； 电流表测流过灯泡的电流I， 这种测量电功率的方法称为伏安测量法。
3、实验器材: 常用的小灯泡 1 只（标明额定电压2.5V，未标明额定功率），电流表、电压表各 1 只，滑动变阻器 1 只，开关 1 只，电池组（总电压高于灯泡的额定电压）1 只，导线若干。
注意：电池组的总电压高于灯泡的额定电压。
(2)．按正确的电路图连接电路。
4.实验步骤(1)．画出实验电路图。
（3）调节滑动变阻器，使小灯泡两端的电压恰好等于灯泡的额定电压。读出此时两只电表的读数，并记录在表中。
（4）调节滑动变阻器，使小灯泡两端的电压约为小灯泡额定电压的1.2倍。观察小灯泡的亮度变化（相对于额定电压下的亮度），读出两只电表的读数，并记录在表中。
（5）调节滑动变阻器，使小灯泡两端的电压约为小灯泡额定电压的0.8。观察小灯泡的亮度变化（相对于额定电压下的亮度），读出两只电表的读数，并记录在表中。
（6）计算出三种情况下小灯泡的功率。
①、连接电路时，把滑动变阻器的滑片调到阻值最大处。
②、调节小灯泡两端的电压使之高于额定电压时，在看清电流表示数的前提下，所用时间越短越好，以防损坏小灯泡。
③电流表、电压表的量程选择要合适，在不超过量程的前提下，应尽可能使电表指针偏转角度大一些，以便减小误差。
观察表中数据可见：小电灯实际消耗的电功率不一定等于额定功率。
小灯泡的亮度是由小灯泡实际消耗的功率决定的
当Ｕ实＝Ｕ额时，则Ｐ实＝Ｐ额．电灯正常发光当Ｕ实＞Ｕ额时，则Ｐ实＞Ｐ额．电灯亮度较亮当Ｕ实＜Ｕ额时，则Ｐ实＜Ｐ额 . 电灯亮度较暗
1．小灯泡在哪种情况下属于正常发光？
2．如果一再降低或一再提高小灯泡两端的电压，将会出现什么情形？
小灯泡在额定电压下的发光属于正常发光。
理论上降低或提高小灯泡两端的电压小灯泡的功率将增大或减小，但是当电压增大到一定程度小灯泡将会被烧坏。
你能说出实验中出现下面故障的原因吗？
接线柱接触不良或导线断了或电源、电流表电压表、开关损坏。
电流表、电压表的位置接反或灯丝断了或灯与灯座接触不良。
电流表、电压表的接线柱接反了。
二、实际功率与实际电压
1、实际功率：我们把用电器在实际电压下工作时所对应的功率叫做用电器的实际功率。
2、实际电压：用电器实际工作的电压。
当用电器的工作电压明显低于或高于它的额定电压时，用电器就不能正常工作。
3、实际功率与额定功率的关系：
（1）当U实＝ U额，则P实＝P额，用电器正常工作
（2）当U实＞U额，则P实＞ P额，用电器容易坏。
（3）当U实＜U额，则P实＜ P额，用电器不能正常作。
考点一：测定小灯泡的电功率
灯L1标有“6V 6W”字样，灯L2标有“12V 12W”字样，将L1、L2连成如图所示电路，闭合开关S，两灯都能发光，则（ ）
A. 灯L2比L1亮B. 灯L1、L2实际电压之比为1：2C. 若一电表示数突然减小，另两电表示数不变，则可能是灯L2灯丝断了D. 若将灯L1、L2串联后接入电路，两灯都能发光，则实际功率之比为1：2
在测定小灯泡额定功率的实验中(所用灯泡的额定电压U0=3.8V)，王强小组设计了另一种实验方案(其中电源电压未知，电阻R的阻值已知)。具体步骤如下：
①按如图所示的电路连接好电路；②开关S拔到位置1，移动滑片P至任一位置，读出电流表示数I1；③开关S拔到位置2，滑片位置不动，读出电流表示数I2。 先算出灯泡的电阻RL=____________（请你用所测的量表示），再根据功率计算公式，计算灯泡的额定功率。他们按此方案测量，发现实验结果与真实值相差较大，原因是___________________________。 要准确测出灯泡的额定功率，只需将上述步骤22改为__________________________。
电灯未在额定电压下工作，灯丝的温度变化引起电阻的变化
开关S拔到位置1，移动滑片P直到电流表示数I1=U0/R=(3.8V/R) 为止
考点二：实际功率与实际电压
（2019•黄石模拟）甲灯标有“36V 7.2W”，乙灯标有“12V 1.2W”。将它们串联后接在电源上，其中一个灯泡能正常发光，正常发光的灯泡是 ，电源电压是 V，另一盏灯的实际功率是 W。
（2018·台州模拟）养生壶是一种用于养生保健的可以烹饮的容器，类似于电水壶，其最大的特点是采用一种新型的电加热材料，通过高温把电热膜电子浆料（金属化合物）喷涂在玻璃表面形成面状电阻，在两端制作银电极，通电后产生热量把壶内的水加热。小明家买了一把养生壶（图甲）小明关闭了家中的其它所有用电器，并在壶中加入初温为25℃的水，6分钟将水烧开（标准大气压下），求：
（1）在加热过程中家用电能表（图乙）的转盘转了300转，此过程中养生壶消耗的电能是多少J？ （2）如果养生壶的热效率是87.5%，则壶中水的质量是多少？ （3）养生壶两端的实际电压是多少？（不考虑温度对电阻的影响）
（1）此过程中养生壶消耗的电能是：
（2）养生壶中水吸收的热量为：
（3）养生壶的实际功率：
