期末检测卷四

（时间：90分钟  满分：100分）

一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。共28分，每小

题2分）

1．最早发现电磁感应现象的物理学家是

A.安培              B．焦耳             C．奥斯特       D．法拉第

2．下列物品中，通常情况下属于绝缘体的是

A．钢尺    B．塑料杯   C．食盐水    D．铅笔芯

3．如图1所示的各家用电器中，利用电流热效应工作的是

4．一段电阻丝的电阻值为R，其两端电压为U，通过其电流为I（不计温度对电阻的影响），

以下说法正确的是（          ）

 A．U变大时，R变大               B．U变大时，R变小

 C．U变小时，R不变               D．U＝0时，R＝0

5．旧白炽灯在工作时，灯丝容易在最细处熔断，这是因为与相同长度的灯丝较粗处相比，在灯丝最细处

 A．电压最小                      B．功率最小

 C．电阻最大                      D．电流最大

6．在家庭生活中，下列估测符合事实的是

  A．家用彩电的电功率约为2000W     B．对人体的安全电压是36V

C．手电筒中的电流大约是5A         D．白炽灯正常工作时通过灯丝的电流大约是0.2A

7．在图2所示的电路中，开关闭合后，三个灯泡并联的电路是

8．用毛皮摩擦过的橡胶棒接触带电的验电器金属球，发现验电器的金属箔先合拢后又张开，则下列说法中正确的是

 A．验电器原来带负电，后来带正电      B．验电器原来带正电，后来带负电
C．验电器先后都带正电                D．验电器先后都带负电

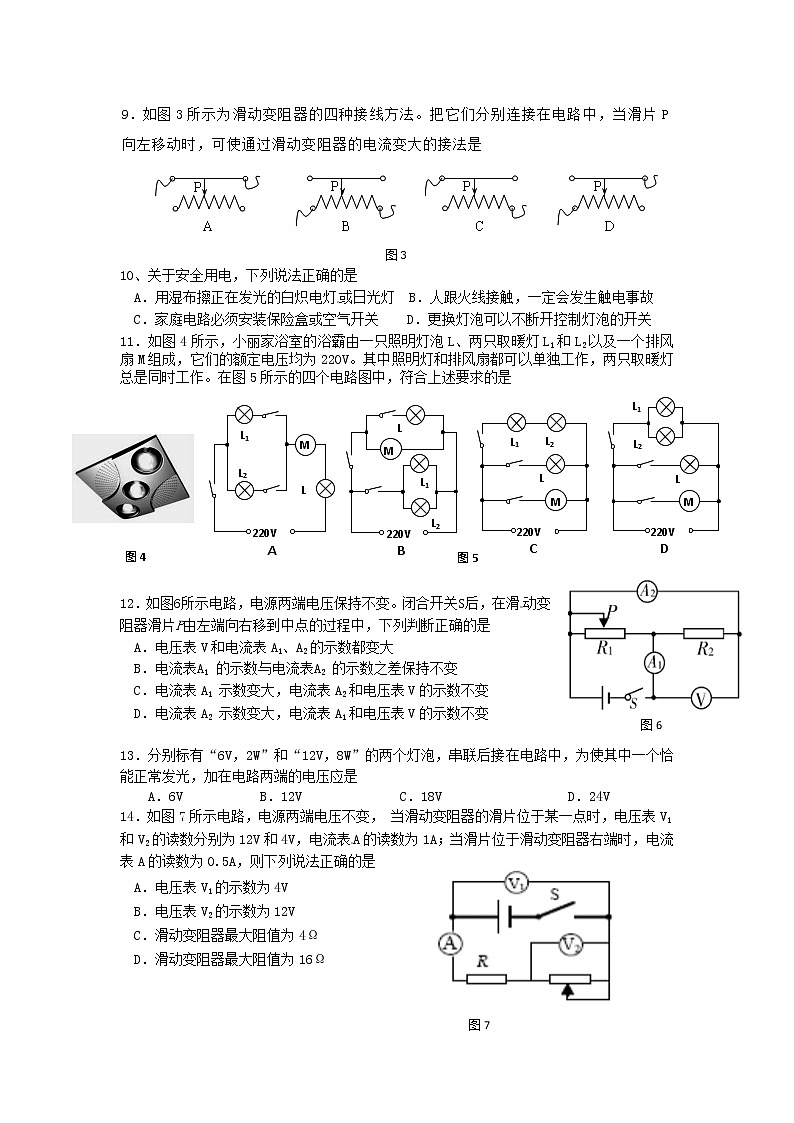

9．如图3所示为滑动变阻器的四种接线方法。把它们分别连接在电路中，当滑片P向左移动时，可使通过滑动变阻器的电流变大的接法是

10、关于安全用电，下列说法正确的是

  A．用湿布擦正在发光的白炽电灯或日光灯  B．人跟火线接触，一定会发生触电事故

  C．家庭电路必须安装保险盒或空气开关    D．更换灯泡可以不断开控制灯泡的开关

11．如图4所示，小丽家浴室的浴霸由一只照明灯泡L、两只取暖灯L1和L2以及一个排风扇M组成，它们的额定电压均为220V。其中照明灯和排风扇都可以单独工作，两只取暖灯总是同时工作。在图5所示的四个电路图中，符合上述要求的是

12．如图6所示电路，电源两端电压保持不变。闭合开关S后，在滑动变阻器滑片P由左端向右移到中点的过程中，下列判断正确的是

  A．电压表V和电流表A1、A2的示数都变大

  B．电流表A1 的示数与电流表A2 的示数之差保持不变

  C．电流表A1 示数变大，电流表A2和电压表V的示数不变

  D．电流表A2 示数变大，电流表A1和电压表V的示数不变

13．分别标有“6V，2W”和“12V，8W”的两个灯泡，串联后接在电路中，为使其中一个恰能正常发光，加在电路两端的电压应是

 A．6V         B．12V          C．18V              D．24V

14．如图7所示电路，电源两端电压不变， 当滑动变阻器的滑片位于某一点时，电压表V1和V2的读数分别为12V和4V，电流表A的读数为1A；当滑片位于滑动变阻器右端时，电流表A的读数为0.5A，则下列说法正确的是

  A．电压表V1的示数为4V

  B．电压表V2的示数为12V

  C．滑动变阻器最大阻值为4Ω

  D．滑动变阻器最大阻值为16Ω

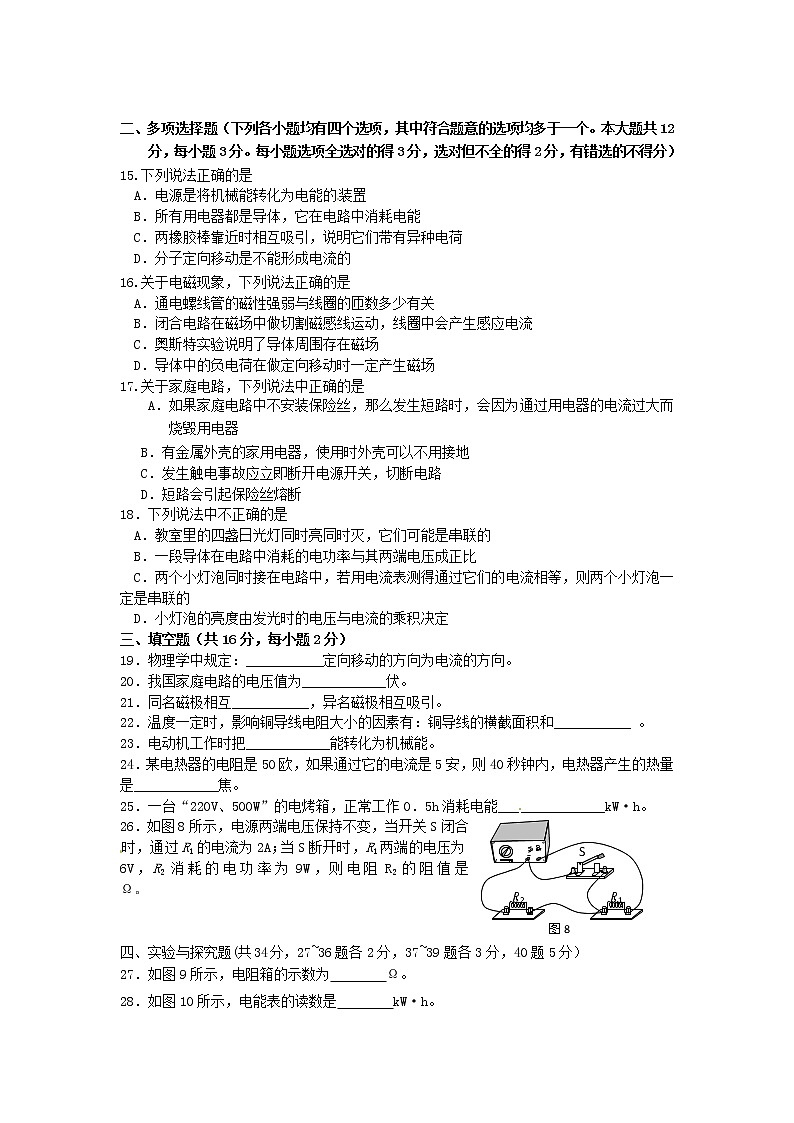

二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个。本大题共12

分，每小题3分。每小题选项全选对的得3分，选对但不全的得2分，有错选的不得分）

15.下列说法正确的是

  A．电源是将机械能转化为电能的装置

  B．所有用电器都是导体，它在电路中消耗电能

  C．两橡胶棒靠近时相互吸引，说明它们带有异种电荷

  D．分子定向移动是不能形成电流的

16.关于电磁现象，下列说法正确的是

  A．通电螺线管的磁性强弱与线圈的匝数多少有关

  B．闭合电路在磁场中做切割磁感线运动，线圈中会产生感应电流

  C．奥斯特实验说明了导体周围存在磁场

  D．导体中的负电荷在做定向移动时一定产生磁场

17.关于家庭电路，下列说法中正确的是

A．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器

   B．有金属外壳的家用电器，使用时外壳可以不用接地

   C．发生触电事故应立即断开电源开关，切断电路

   D．短路会引起保险丝熔断

18．下列说法中不正确的是

A．教室里的四盏日光灯同时亮同时灭，它们可能是串联的

B．一段导体在电路中消耗的电功率与其两端电压成正比

C．两个小灯泡同时接在电路中，若用电流表测得通过它们的电流相等，则两个小灯泡一定是串联的

D．小灯泡的亮度由发光时的电压与电流的乘积决定

三、填空题（共16分，每小题2分）

19．物理学中规定：___________定向移动的方向为电流的方向。

20．我国家庭电路的电压值为____________伏。

21．同名磁极相互___________，异名磁极相互吸引。

22．温度一定时，影响铜导线电阻大小的因素有：铜导线的横截面积和___________ 。

23．电动机工作时把____________能转化为机械能。

24．某电热器的电阻是50欧，如果通过它的电流是5安，则40秒钟内，电热器产生的热量是____________焦。

25．一台“220V、500W”的电烤箱，正常工作0．5h消耗电能_______________kW·h。

26．如图8所示，电源两端电压保持不变，当开关S闭合时，通过R1的电流为2A；当S断开时，R1两端的电压为6V，R2消耗的电功率为9W，则电阻R2的阻值是          Ω。

四、实验与探究题(共34分，27~36题各2分，37~39题各3分，40题5分）

27．如图9所示，电阻箱的示数为        Ω。

28．如图10所示，电能表的读数是        kW·h。　

29．如图11所示，通电螺线管的左端为       极。

30．请根据图12所示的实物连接图，画出对应的电路图。

31．用笔画线代替导线，电灯和控制它的开关正确地接入图13的家庭电路中。

32．某同学在探究电流与电压关系时，取一个定值电阻（其阻值不随温度变化）和一只小灯泡做为研究对象，并分别测量了多组通过它们的电流与其两端对应的电压，然后根据测得的数据在坐标纸上分别画出如图14所示的甲、乙两条I-U图线。根据图线可知，这个定值电阻阻值是        Ω。

[来源:Z|xx|k.Com]

33．如图15所示的电路，开关闭合后，小灯泡不亮，仅有的一处故障可能出在小灯泡灯丝断了或是开关接触不良。现将一只电压表并联在小灯泡两端进行检测，请说明电压表示数的可能情况和对应的断路故障出在何处。

34．小阳在实验室测量某导体电阻。当电阻两端电压为3V时，电流表的示数如图16所示，此时通过导体的电流为__________A，则导体的电阻为__________ Ω。

 [来源:Z.xx.k.Com]

35.如图17所示当电压一定时，通过导体的电流随导体电阻变化规律的图像。由图像可知，当导体电阻为6Ω时，该导体消耗的电功率为        W。

36．某同学探究串联电路中电压关系时，实验数据如表1所示，根据表中数据可以归纳出电压U2和U1的关系：U2=_______________。

37．某实验小组在“探究影响导体电阻大小的因素”的实验中，把在实验中所用导体的相关数据填写到了下表中：

（l）要探究导体电阻大小与材料是否有关，应选用       、         相同的两根合金丝进行实验；

（2）如图18所示，将所选的合金丝依次接在a、b两点间，闭合开关后，可以根据电流表的示数的变化，间接得到各合金丝电阻大小关系，这种研究问题的方法叫做__________。（选填“控制变量法”、“等效替代法”或“转换法”）

38．小明同学用如图19所示的实验装置探究“电流通过导体产生的热量与电阻的关系”。甲、乙两瓶中装入了质量和初温度相同的同种液体。

（1）实验中将锰铜丝和镍镉合金丝串联接入电路中，是为了控制        、         相同。

（2）实验中根据                    ，可得出电流通过导体产生的热量与电阻有关。

39．物理小组活动时，老师要求大家试着用一块电压表和阻值为R0的定值电阻等器材，通过实验测算出待测电阻的电阻值RX。图20所示为小利所连接的部分电路。

⑴电路中还缺少一根导线，请你帮助小利完成电路的连接。

⑵正确连接电路后，只闭合开关S1时，电压表的示数为U1；开关S1、S2都闭合时，电压表的示数为U2。如果电源两端电压恒定不变，则RX＝________。

40. 实验桌上有如下器材：满足要求的电源一台；调好的电流表和电压表各一块、开关一个、滑动变阻器一个，电阻箱一个（ ），阻值已知但大小不同的定值电阻和导线若干。请你从中选择器材，设计一个实验证明：“当电阻两端的电压保持不变时，通过电阻的电流跟电阻成反比”。

要求：⑴画出实验电路图；  ⑵写出主要实验操作步骤；（3）设计数据记录表格。

五、计算题（共10分，41题5分， 42题5分）

41. 如图21所示，电源电压保持不变，已知R1＝20Ω，当只闭合开关S1时，电流表的示数为0.6A ；当只闭合开关S2时，电流表的示数为0.2 A 。

求: (1) 电源电压

   (2)R2阻值

   (3)当S1和S3都闭合，S2断开时，电流表的示数

42．在图22所示的电路中，电源电压保持不变。当开关都闭合时，电流表的示数是0.2A，电压表的示数是2 V，且电阻R2消耗的电功率为1.6 W；当只闭合开关S1时，半分钟电流通过电阻R1做功3 J。

求：电阻R3的阻值

参考答案

一、二大题答案:

三、

19．正电荷           20．220       21．排斥           22．长度

23．电           24．5×104        25．0.25            26．36[来源:Z&xx&k.Com]

四、

27．2010         28．1428.5       29．N             30．略

31．略          32．  15

33．如果电压表有示数，说明小灯泡断路；如果电压表无示数，说明开关接触不良

34． 0.3  10         35．24                   36．9V-U1

37．长度、横截面积    转换法            38．电流、时间     温度计示数变化

39．略

40.

⑴实验电路：(1分)

⑵实验步骤：（3分）

①按图将已调好的各电路元件连入电路，滑动变阻器阻值调到最大；

    ②闭合开关S,调节电阻箱使其示数为R1,调节滑动变阻器使电压表示数为U,此时电流表示数为I1,记录R1、 I1；

     ③闭合开关S,调节电阻箱使其示数为R2,调节滑动变阻器使电压表示数仍为U,此时电流表示数为I2,记录R2、 I2；

    ④仿照步骤③重复4次，记录电阻箱示数R3—R6，电流表示数I3—I6；

    ⑤分析数据，得出结论。

⑶记录表格： （1分）

（其他方案，只要合理，即可给分）

41． (1)12 V     (2)40Ω     (3) 0.9A

42． R3＝50Ω[来源:学#科#网Z#X#X#K]
