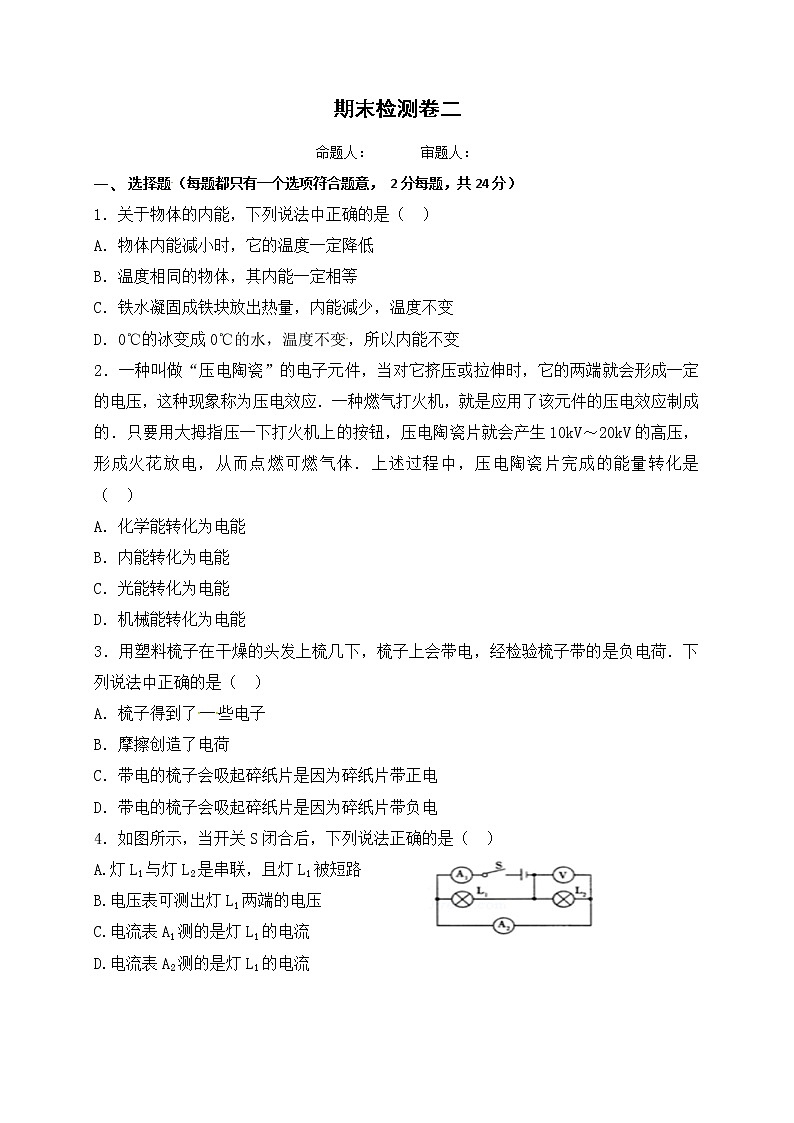

期末检测卷二

命题人：       审题人：

一、          选择题（每题都只有一个选项符合题意， 2分每题，共24分）

1．关于物体的内能，下列说法中正确的是（  ）

A．物体内能减小时，它的温度一定降低

B．温度相同的物体，其内能一定相等[来源:Z#xx#k.Com]

C．铁水凝固成铁块放出热量，内能减少，温度不变

D．0℃的冰变成0℃的水，温度不变，所以内能不变

2．一种叫做“压电陶瓷”的电子元件，当对它挤压或拉伸时，它的两端就会形成一定的电压，这种现象称为压电效应．一种燃气打火机，就是应用了该元件的压电效应制成的．只要用大拇指压一下打火机上的按钮，压电陶瓷片就会产生10kV～20kV的高压，形成火花放电，从而点燃可燃气体．上述过程中，压电陶瓷片完成的能量转化是（  ）

A．化学能转化为电能

B．内能转化为电能

C．光能转化为电能

D．机械能转化为电能

3．用塑料梳子在干燥的头发上梳几下，梳子上会带电，经检验梳子带的是负电荷．下列说法中正确的是（  ）

A．梳子得到了一些电子[来源:学科网]

B．摩擦创造了电荷

C．带电的梳子会吸起碎纸片是因为碎纸片带正电

D．带电的梳子会吸起碎纸片是因为碎纸片带负电

4．如图所示，当开关S闭合后，下列说法正确的是（  ）

A.灯L1与灯L2是串联，且灯L1被短路

B.电压表可测出灯L1两端的电压

C.电流表A1测的是灯L1的电流

D.电流表A2测的是灯L1的电流

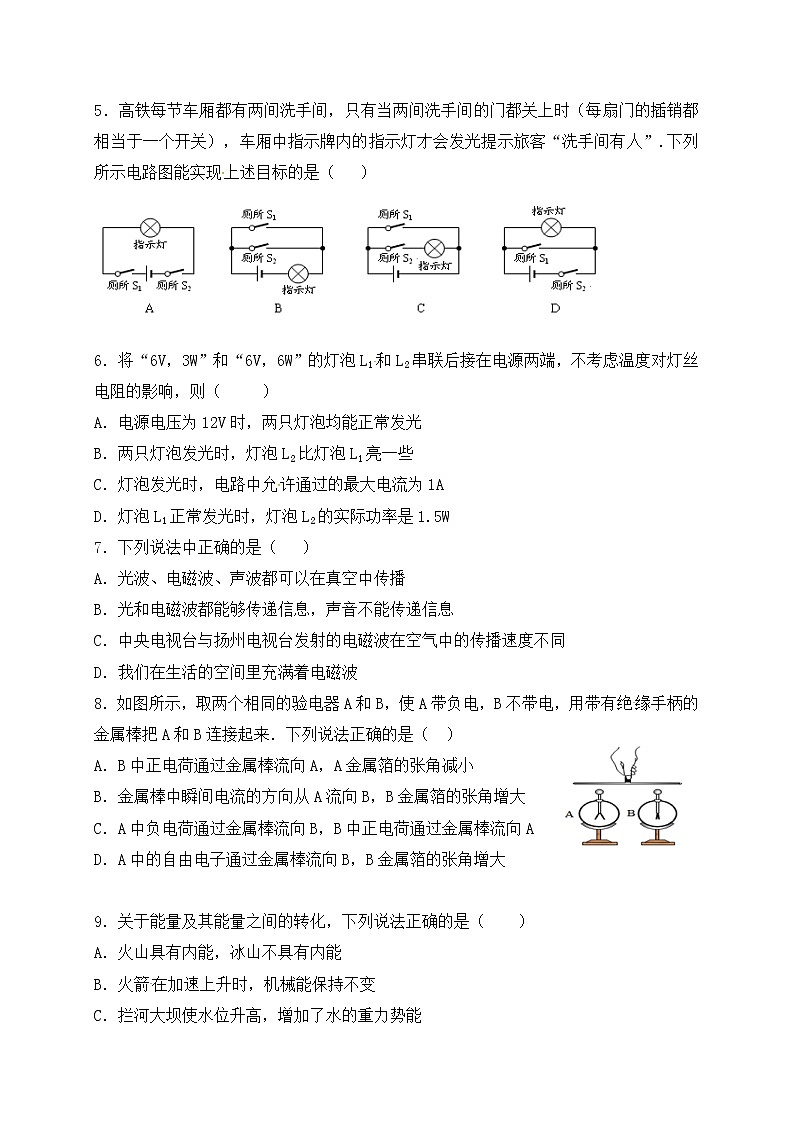

5．高铁每节车厢都有两间洗手间，只有当两间洗手间的门都关上时（每扇门的插销都相当于一个开关），车厢中指示牌内的指示灯才会发光提示旅客“洗手间有人”.下列所示电路图能实现上述目标的是（   ）

6．将“6V，3W”和“6V，6W”的灯泡L1和L2串联后接在电源两端，不考虑温度对灯丝电阻的影响，则（     ）

A．电源电压为12V时，两只灯泡均能正常发光

B．两只灯泡发光时，灯泡L2比灯泡L1亮一些

C．灯泡发光时，电路中允许通过的最大电流为1A

D．灯泡L1正常发光时，灯泡L2的实际功率是1.5W

7．下列说法中正确的是（   ）

A．光波、电磁波、声波都可以在真空中传播

B．光和电磁波都能够传递信息，声音不能传递信息

C．中央电视台与扬州电视台发射的电磁波在空气中的传播速度不同

D．我们在生活的空间里充满着电磁波

8．如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来．下列说法正确的是（  ）

A．B中正电荷通过金属棒流向A，A金属箔的张角减小

B．金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大

C．A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向A

D．A中的自由电子通过金属棒流向B，B金属箔的张角增大

9．关于能量及其能量之间的转化，下列说法正确的是（    ）

A．火山具有内能，冰山不具有内能

B．火箭在加速上升时，机械能保持不变

C．拦河大坝使水位升高，增加了水的重力势能

D．坠落的陨石在空中划过一道亮光时，内能转化为机械能

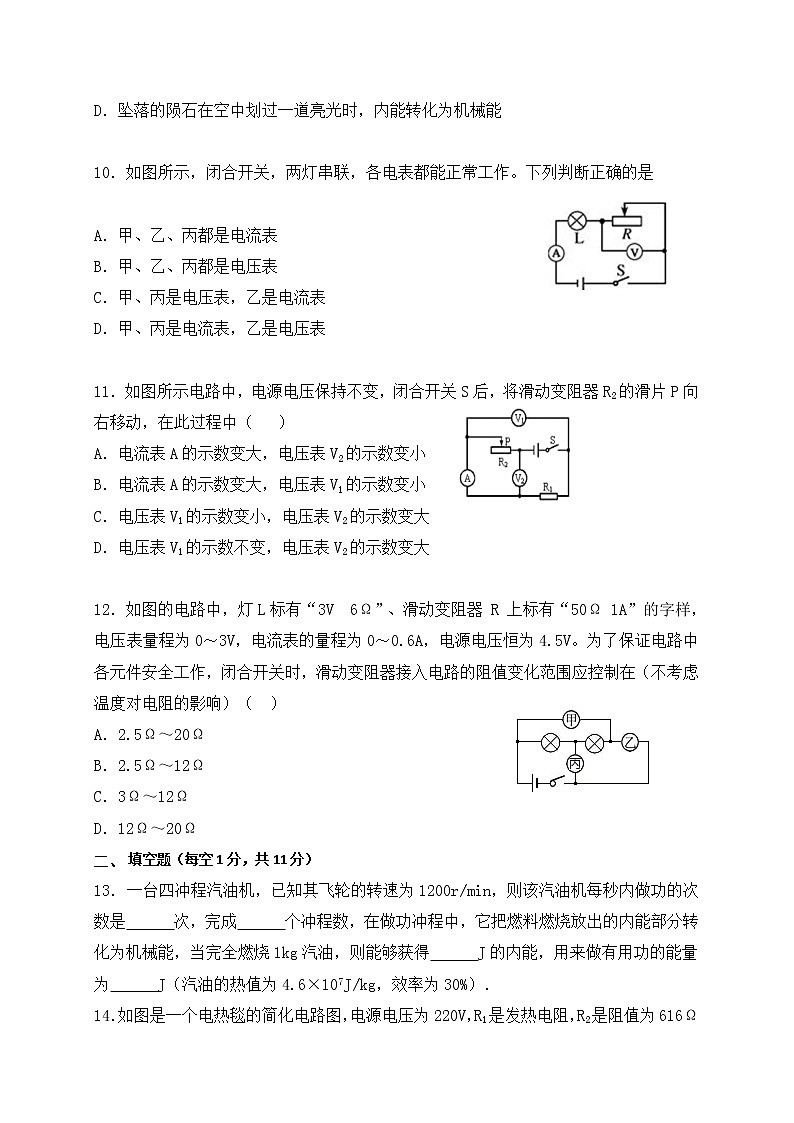

10．如图所示，闭合开关，两灯串联，各电表都能正常工作。下列判断正确的是

A．甲、乙、丙都是电流表

B．甲、乙、丙都是电压表[来源:

C．甲、丙是电压表，乙是电流表

D．甲、丙是电流表，乙是电压表

11．如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中（   ）

A．电流表A的示数变大，电压表V2的示数变小

B．电流表A的示数变大，电压表V1的示数变小

C．电压表V1的示数变小，电压表V2的示数变大

D．电压表V1的示数不变，电压表V2的示数变大

12．如图的电路中，灯L标有“3V  6Ω”、滑动变阻器 R 上标有“50Ω 1A”的字样，电压表量程为0～3V，电流表的量程为0～0.6A，电源电压恒为4.5V。为了保证电路中各元件安全工作，闭合开关时，滑动变阻器接入电路的阻值变化范围应控制在（不考虑温度对电阻的影响）（  ）

A．2.5Ω～20Ω

B．2.5Ω～12Ω

C．3Ω～12Ω

D．12Ω～20Ω

二、          填空题（每空1分，共11分）

13．一台四冲程汽油机，已知其飞轮的转速为1200r/min，则该汽油机每秒内做功的次数是      次，完成      个冲程数，在做功冲程中，它把燃料燃烧放出的内能部分转化为机械能，当完全燃烧1kg汽油，则能够获得      J的内能，用来做有用功的能量

为      J（汽油的热值为4.6×107J/kg，效率为30%）．

14．如图是一个电热毯的简化电路图，电源电压为220V，R1是发热电阻，R2是阻值为616Ω的分压电阻，S是控制电热毯工作状态的开关。S转到触点1为断开状态；问：

（1）S转到触点2时处于________状态，转到触点3时处于_________状态（选填“低温”或“高温”）

（2）当开关S转到触点3时若此时功率为100W,电热毯的发热电阻R1是_________

（3）当开关S转到触点2时，此时R1的发热功率是_________

15．汽车发动机应用循环流动水进行冷却，是利用了水的_________较大的特性；如上图是汽车启动装置电路简图，当钥匙插入钥匙孔并转动时，电磁铁得到磁性．此时电磁铁上端为_________极，触点B与C_________（填“接通”或“断开”），汽车启动。

三、          实验探究题（每空1分，共13分）

16．为了比较水和煤油的吸热能力，小明根据图12设计了如下实验步骤：

A．在两个同样的烧杯中，分别装入等体积的水和煤油；

B．用两支温度计分别测出水和煤油的初温；

C．在烧杯中，分别放入功率相同的电热器，加热相同时间；

D．用温度计分别测出水和煤油的末温。

（1）步骤A中存在的错误是：____________________，应改为________________________________;

（2）在步骤C中，加热相同时间是为了使水和煤油_____________________________。

（3）步骤B和D是为了得出水和煤油的_________________________________。

（4）加热过程中，用搅拌器搅动的目的是                                。

（5）水和煤油吸热的多少是通过____________________来反映的（选填“温度计示数的变化量”或“加热时间”）。这种方法在科学研究中经常用到，下面四个研究实例中，采用这种研究方法的是       。（选填序号）

A．探究电流与电压、电阻的关系

B．根据木块被撞的距离来反映小球动能的大小

C．用总电阻表示同一段电路中串联的两个电阻

D．研究电流时把它与水流相比

17．小红用一只标有2.5V字样的小灯泡练习测定小灯泡的电功率。

（1）小红完成的电路连接如图13所示，闭合开关前滑动变阻的滑片P应置于    （选填“左”或“右”）端；

（2）小红闭合开关，发现灯泡不亮，电压表有示数，电流表无示数，任意移动滑动变阻器的滑片，电压表示数不变。经检查电路连接无误，且导线无接触不良之处，产生这种故障原因是                         。

（3）排除故障后，为测定小灯泡的额定功率，应调节滑动变阻器的滑片使得电压表示数为      V。若此时电流表的示数如图14所示，则该小灯泡的额定功率为        W。

（4）小红还想利用上述实验装置测量一段电炉丝的电阻Rx，可是连接电路时发现电流表已烧坏，原电路不能使用。[来源:Zxxk.Com]

① 请你利用现有器材（电压未知的电源、量程合适的电压表、最大阻值为R0的滑动变阻器、开关各一个，导线若干），帮助小红设计一个不用改变电压表位置就能测出这段电炉丝电阻的电路。把你设计的实验电路图画在上面的虚线框内（电炉丝的符号用电阻的符号表示）。

② 连接好电路进行实验，当滑片P在阻值最大端时，记下电压表的示数为U1；滑片P在阻值最小端时，记下电压表的示数为U2，则计算电炉丝电阻的表达式是：Rx＝          。

四、          作图题（每题2分，共4分）

18．居民楼的楼道里，夜间楼道灯一直亮着会造成浪费．科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，它能在有人走动发出声音时闭合，无人走动时自动断开．请将图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，要求只有在夜间有声音时灯才亮的自动控制电路，同时安装一个不受开关控制的三孔插座．

19．将图中的电磁铁连入你设计的电路中，要求电源电压恒定不变，电路能改变电磁铁磁性的强弱，闭合开关S，小磁针受力静止时，其N、S极，如图所示．

五、计算题（每题9分，共18分）

20．如图所示电路中，电源电压保持不变，小灯泡L标有“12V 6W”字样，R2＝6Ω，求：

(1)当S1、S2都闭合时，电流表示数为1.5A，小灯泡L正常发光,求电源电压U 和 电阻R1的阻值。

(2)当S1、S2都断开时，小灯泡L的实际功率。（不计温度对灯丝电阻的影响）

21．如图所示是一直流电动机提升重物的装置。已知重物质量m=50kg，电源电压U=110V保持不变，电动机线圈的电阻R=4Ω，不计各处摩擦，当电动机以某一速度匀速向上提升重物时，电路中的电流I=5A（g=10N／kg）。求：

（1）电源的输出功率；

（2）电动机线圈电阻R的发热功率；

（3）试从能量转化和守恒的角度，求重物上升的速度大小。

参考答案

一、选择题

1—5  C  D  A  B  A        6—12  D  D  D  C  C  A  C

二、填空题

13. 10；40；4.6×107；1.38×107    14. (1)低温   高温；（2）R1=484Ω； (3)P1= 19.36W

15．比热容  N  接通

三、实验题

16．（1）装入等体积的水和煤油（1分）装入等质量的水和煤油（1分）

（2）吸收相同的热量（1分）  （3）温度升高的度数或温度变化量（1分）

（4）使液体受热均匀（1分）  （5）加热时间（1分）  B （1分）

17．（1）左（1分）（2）灯泡处断路（或灯丝断了）（1分）

（3）2.5（1分）   0.75（1分）

（4）①如答案图1所示（1分） ②（1分）

五、计算题

20．（1）当S1、S2都闭合时，R2被短路，R1与灯L并联，灯泡正常发光，所以电源电压，通过灯泡的电流，，。

（2）当S1、S2都断开时，小灯泡L与R2串联。灯泡电阻，

电路中电流，[来源:学科网]

灯泡的实际功率。

21.(1) P出=IU=5A×110V=550W  （2）P热=I2R=100W

  （3）因能量守恒，电动机对重物做的功的功率为： P有用= P出—P热=550W-100W=450W

又因为：P=W/t=Fh/t=F*vt/t=Fv，且匀速向上提升重物时：F=G=mg=50kg×10N／kg=500N，所以：

V=P有用/F=450W/500N=0.9m/s.
