期末检测卷八

（时间：90分钟  满分：100分）

一、选择题（本题包括13个小题，本题共30分．1-9小题为单选题，每小题2分，10-13小题为多选题，每小题2分．漏选得2分，错选多选均不得分．）（g取10N/kg）

1．下列现象中能说明分子在不停地做无规则运动的是（    ）

  A．久打扫房间时灰尘飞扬             B．水从高处流向低处

  C．放在空气中的铁器过一段时间生锈了D．在一杯水中放些盐，一会儿整杯水变咸了

2．将一杯热水倒入容器内的冷水中，冷水温度升高10℃，又向容器内倒入同样一杯热水，  冷水温度又升高6℃，若再向容器内倒入同样一杯热水,则冷水温度将再升高（不计热 损失）（     ）

A.4.5℃      B.4℃       C.3.5℃       D.3℃

3．为检查照明电路的故障，电工经常采用的方法是：取下一只熔丝，将额定电压为220V的“校验灯”接在该熔丝的两只接线柱上，如图所示．在检查某盏灯之前，先断开所有开关，再闭合某支路开关．下列判断正确的是：（    ）

A．“校验灯”不亮，说明该支路短路;

B．“校验灯”恰能正常发光，说明该支路正常工作;

C．“校验灯”发光但较暗，说明该支路工作正常;

D．“校验灯”发光但较暗．说朗该支路断路.[来源:学科网]

4．有甲、乙、丙三个轻质小球，甲球带正电，将甲与乙、丙靠近时，它们相互作用的情况如图所示。则下列判断正确的是（    ）

A.乙球一定带负电，丙球可能带正电

B.乙球一定不带电，丙球可能带负电

C.乙球可能带负电，丙球一定带正电

D.乙球可能不带电，丙球一定带负电

5．电源电压为U，灯泡电阻为R且不变，电流为I；当电源电压为3U，电路中电流为则下列判断正确的是（    ）

 A．灯泡电功率不变        B．灯泡电功率是3R·I2

 C．灯泡电功率是3UI      D．灯泡电功率是

6．在图所示的电路中，电源电压保持不变。闭合开关后，电路正常工作。当滑动变阻器的滑片向左移动时，有一只电表的示数突然为零。发生这一现象的原因，下列判断正确的是：（    ）

 A．可能R1断路    B．可能R2断路

 C．可能R1短路   D．可能R2短路

7．标有"220V 100W"的灯泡,接到220V的电源上，由于导线过长，电阻较大，测得灯泡的实际功率为81W，那么导线上消耗的功率是：（    ）

A.19W      B.大于19W        C。小于19W       D. 9W

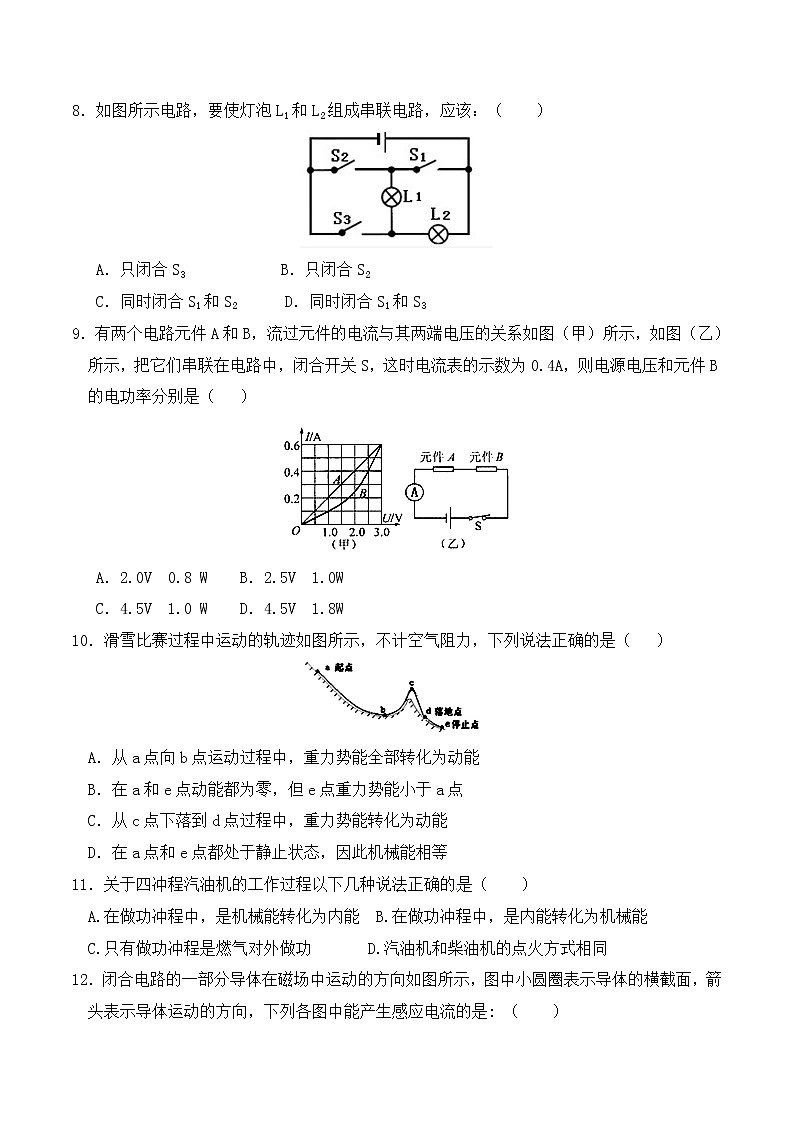

8．如图所示电路，要使灯泡L1和L2组成串联电路，应该：（    ）

A．只闭合S3            B．只闭合S2

C．同时闭合S1和S2      D．同时闭合S1和S3

9．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图（甲）所示，如图（乙）所示，把它们串联在电路中，闭合开关S，这时电流表的示数为0.4A，则电源电压和元件B的电功率分别是（   ）

 A．2.0V  0.8 W    B．2.5V  1.0W

 C．4.5V  1.0 W    D．4.5V  1.8W

10．滑雪比赛过程中运动的轨迹如图所示，不计空气阻力，下列说法正确的是（   ）

  A．从a点向b点运动过程中，重力势能全部转化为动能

  B．在a和e点动能都为零，但e点重力势能小于a点

  C．从c点下落到d点过程中，重力势能转化为动能

  D．在a点和e点都处于静止状态，因此机械能相等

11．关于四冲程汽油机的工作过程以下几种说法正确的是（    ）

 A.在做功冲程中，是机械能转化为内能  B.在做功冲程中，是内能转化为机械能

 C.只有做功冲程是燃气对外做功       D.汽油机和柴油机的点火方式相同

12．闭合电路的一部分导体在磁场中运动的方向如图所示，图中小圆圈表示导体的横截面，箭头表示导体运动的方向，下列各图中能产生感应电流的是: （    ）

13．在图甲所示电路中，R0、R2为定值电阻，改变滑动变阻器R1的滑片位置，电压表V1、V2和电流表A的示数均要发生变化。两电压表示数随电流变化的图线如图乙所示。则下列判断中正确的是（    ）

 A.电压表V2示数变化图线为a

 B.电压表V2示数变化图线为b

   C.电阻R0为1欧

  D.电阻R2为1欧

二、填空题（每空1分，共25分）

14. 我国家庭电路的额定电压为_______V；经验证明，只有不高于______V的电压才是安全的；为了防止家庭电路中电流突然增大造成的危害, 电路中必须连入_________；为防家用电器的金属外壳带电而造成触电事故，许多家用电器的电源插座是三孔的，这种三孔插座中有一根导线是与__________相连的。

15. 在100多年前，用如图所示的实验，第一个发现电与磁联系的科学家是　　　　　　，从而证明了通电导体的周围存在着　　　　　　．比较甲、乙得到的结论是　　　　　　比较甲、丙两图得到的结论是　　　　　　．

16. a、b为两个条形磁铁的两个磁极，根据下图所示 的磁感线方向，可以判断a为        极，b为           极，小磁针的上端为           极.

17．把红墨水滴入一杯冷水里，不搅动，经过一段时间后，水全变红了，这是      现象，它说明一切物体的分子都在      ，同时也表明分子间有      ．如果红墨水滴入一杯热水中，水很快就变红了，这又说明了分子的这种运动与      有关．

18．如图所示，在试管内装些水，用橡皮塞塞住，加热使水沸腾．（1）水沸腾后会出现的现象是            ．这个过程中，燃料的            能转化为              能，又通过做功，把                  能转化为            能．

（2）利用该实验过程的原理完成工作的是              ．

19. 在马路的交叉路口有一组交通指示灯指挥往来车辆和行人的交通行为，如图。每盏指示灯上都标有“220V 100W”的字样，每灯正常发光时的电阻是_________，这组交通指示灯正常工作一天（24小时），消耗的电能是       千瓦时。

20. 如图所示，电源电压不变，灯泡L标有“6 V 3 W”(灯泡电阻不变)，开关S闭合。当S1、S2断开，滑片 P从b端滑到某一位置时，变阻器的电阻减小6 Ω，电流表示数变化0.1 A，灯泡恰好正常发光，此时电路的电流为____________A；保持滑片P的位置不变，闭合Sl、S2，电流表的示数又变化了1.5 A。当Sl、S2 都闭合时，调节滑片P，则10s内电路消耗的最少电能为___________J。

三、作图题（共9分）

21．如图所示根据实物图，在右侧虚线框内画出它的电路图

22．如图所示的电学黑箱中有三个阻值都是10欧的电阻，它们分别与盒外的四个接线柱Ａ、Ｂ、Ｃ、Ｄ相连，测量任意两个接线柱的电阻值，发现其中有三次测量结果均为10欧，另三次测量结果均为20欧．请在黑箱中画出三个电阻的连接图．

23．小明想知道与滑动变阻器串联的灯泡的明暗发生变化时，它两端的电压是如何变化的，所以设计如图的电路图。请根据图的电路图连接图的实物电路。

四、简答题（共4分）

24．白炽灯泡是常用的普通灯泡，它是利用电流的热效应制成的，下列有关白炽灯的几个问题，请你作出简要回答：

（1）灯泡什么时候最容易烧坏？

（2）灯泡的灯丝要绕成螺旋状，这样做的目的是什么？

五、计算题(22分)

25．（6分）某中学为学生供应开水，用锅炉将200kg的水从25℃加热到100℃，燃烧了6kg的无烟煤。水的比热容是4.2×103J/（kg·℃），无烟煤的热值是3.4×l07J/kg。求：

  （1）锅炉内的水吸收的热量是多少?

  （2）无烟煤完全燃烧放出的热量是多少?

  （3）此锅炉的效率是多少?

26．（10分）在图甲所示的电路中，已知电源为电压可调的直流学生电源，灯泡L1的额定电压为8V，图乙是灯泡L2的U—I图像。

（1）当开关S接a时，电压表的示数为1.2V，电流表的示数为0.3A，求定值电阻R0的阻值；

（2）当开关S接a时，调节电源电压，使灯泡L1正常发光，此时R0消耗的功率为1W，求灯泡L1的额定率；

（3）开关S接b时，通过调节电源电压使灯泡L1正常发光，求电路消耗的总功率。

27．（6分）如图所示电路，定值电阻R0=6Ω，灯L标有“6V  3W”字样，灯L的阻值及电源电压保持不变。闭合开关S，当滑动变阻器R的滑片P置于最左端时，电流表的示数为0.8A；滑片P置于最右端时，电流表的示数为0.55A。

求：

（1）灯L正常工作时的电阻；

（2）滑动变阻器的最大值；

（3）滑动变阻器滑片P置于最右端，通电10s，灯L消耗的电能。

六、实验、探究题（本题包括4个小题，共30分）

28．（4分）为了探究液体温度升高时吸收热量的多少与哪些因素有关，某同学做了如下实验：在四个相同的烧杯中分别盛有水和煤油，用同样的加热器加热。下表是他的实验记录，根据实验记录回答下列问题：

（1）分析比较              （填烧杯号）的实验记录，可得出的初步结论是：在质量和升高的温度

相同时，不同物质吸收的热量不同。

（2）分析比较1、2两烧杯的记录，可得出的初步结论是：

 （3）分析比较3、4两烧杯的记录，可得出的初步结论是：

（4） 综合（1）、（2）、（3）中的结论，然后综合归纳可得出结论：物质温度升高时吸收热量的多与

                                   有关。

29．（6分）某同学学习了燃料的热值后，自己设计了一个实验探究煤油和菜籽油的热值大小关系。他实验时组装了如图所示的两套规格完全相同的实验装置，记录结果见下表：

（1）在安装、调整实验器材时，合理的顺序是（甲图中）：应先调整、固定________的位置（选填“A”或“B”）。（2）为了保证实验结论的可靠，小明同学选择了两套相同的装置，在实验中还应控制：煤油和菜籽油的________及________相同。

（3）通过表中记录的数据，你认为煤油和菜籽油两种燃料中，热值较大的是________。

（4）该同学实验前用天平测出了烧杯中水的质量及两灯中燃料的质量，并根据记录的数据，利用公式Q吸＝cm（t－t0）计算出了水吸收的热量，然后再利用这个热量计算出煤油的热值，发现结果与课本中给出的煤油热值相比________（选填“偏大”、“偏小”或“相等”）。观察装置图，请你分析原因是：___________________________。

30．（6分）．电与磁的联系可以由以下三个实验来证实：

（1）如图所示，图中显示的是　   　实验，它证明了通电导体周围有　    　．

（2）如图所示实验证实了　               　，它的应用实例是　    　．

（3）如图所示，实验证实了　       　，实验过程中是　        　能转化成电能，

它的应用实例是

31．（14分）在“测定小灯泡的额定功率”实验中，张超同学用一个电压表、一个电流表、二个开关、电压为6V的电源、额定电压为3.8V的小灯泡和一个标有“20Ω，1.5A”的滑动变阻器，设计了如图甲所示的电路．

（1）如果小灯泡的额定功率小于2 W，电流表的量程选_____A为宜；要求滑片 P向右移灯变亮则滑动变阻器底下应选_____接线柱。

（2）请用笔画线代替导线，按照图甲所示的电路图，将图乙的实物电路连接完整（连线不得交叉）；（2分）

（3）在实验中，若电压表示数为2V，则灯泡的实际功率_____额定功率（选填“＞”“＜”或“=”）；要想使小灯泡正常发光，滑动变阻器的滑片应向____移动(选填“左或右”）直至电压表的示数为______V,若此时电流表示数为0.4A，则灯泡的额定功率为_____W；此时小灯泡的电阻是______Ω.该实验中滑动变阻器的作用除了保护电路外，还有_____________作用。

（4）另一组的同学按同一电路连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭．检查后发现连线正确，请你找出实验中两个操作不当之处：（4分）

   ①______________________________________；

    ②______________________________________．

参考答案

一、1．D

2．B

3．C

4．C

5．D

6．AC

 7．D

8．B

9．C

10．BC

11．BC

12．ABD

 13．AD

二、14.14.220V；36V；保限丝；大地

15. 奥斯特；磁场；通电导体周围产生磁场；磁场的方向跟电流方向有关．

16.S   S  N

17．扩散；永不停息地做无规则运动；空隙；温度

18．（1）水蒸气会把橡皮塞冲出； 化学； 内； 内； 机械； （2）热机

19.484Ω   2.4

20. 0.5  200

三、21．

22．

23．

四、24．（1）开灯瞬间，灯丝温度低，电阻小电压一定，因此实际功率大。（2）减小散热面积，提高灯丝的温度

五、25．（1）锅炉内的水吸收的热量为6.3×107J；（2）无烟煤完全燃烧放出的热量为2.04×l08J；（3）此锅炉的效率是30.9%．

26．（1）定值电阻R0的阻值为；（2）灯泡L1的额定功率4W；（3）电路消耗的总功率。

27．（1）灯L正常工作时的电阻为12Ω；（2）滑动变阻器的最大阻值为10Ω；（3）滑动变阻器滑片P置于最右端，通电10s，灯L消耗的电能为7.5J．

六、28．（1）①③；（2）质量不同的同种物质，升高相同的温度，质量大的吸收热量多；（3）在质量和物质种类相同时，升高的温度越高吸收的热量越多；（4）物质的种类、质量、升高的温度

29．（1）B （2）质量 水的初温 （3）煤油 （4）偏小 煤油燃烧放出的热量，并没有全部被水吸收，有热量损失

30．（1）奥斯特、磁场（2）通电导体在磁场中受到力的作用、电动机．（3）闭合电路中的一部分导体在磁场中做切割磁感线运动时产生感应电流、机械　

31．（1）0-0.6A   B(2)

(3)＜ ,  右,  3.8V , 1.52W  ,9.5Ω ,改变灯泡两端的电压（4）连接电路时开关未断开； 开关闭合前滑片未移到阻值最大处
