2021年中考物理实验专项复习——探究凸透镜成像规律

这是一份2021年中考物理实验专项复习——探究凸透镜成像规律，共14页。试卷主要包含了研究凸透镜成像的实验中，眼镜，光屏上的像也可以再次清晰，如图所示，请回答下列问题， 10等内容，欢迎下载使用。


（1）图甲中光屏离凸透镜的距离可能是______。（填序号）
A．28cm B .20cm C .18cm D .10cm
（2）保持凸透镜的位置不变，将蜡烛向左调节一段距离后，要想在光屏上成清晰的像应将光屏向______（选填“左”或“右”）调节。
（3）若步骤（2）中未调节光屏的位置，则需在凸透镜前加一个______（选填“凸”或“凹”）透镜，才能在光屏上得到清晰倒立的像。
（4）若将印有字母“F”“的纸片（图乙）放在离凸透镜左侧5cm的地方，你应该在透镜的___（选填“左”或“右”）侧观察，看到的像在透镜的____（选填“左“或“右”）侧。我们能看到的清晰的像是丙图中的______（填序号）。
（5）实验中，若用不透明的硬纸板挡住凸透镜的上半部分，则光屏上的像______（填选项序号）。
①出现烛焰像的上半部分； ②只出现烛焰像的下半部分；
③出现烛焰完整的像但像更小； ④像仍然是完整的，且大小不变，只是变暗。
2.（2021重庆模拟）(1)小丽在探究凸透镜成像规律时，将一个凸透镜固定在光具座上50 cm刻度线处。如图甲所示，点燃的蜡烛在光具座上36 cm刻度线处时，移动光屏，使烛焰在光屏上成放大、________的像，此现象可说明__________(选填“照相机”“幻灯机”或“放大镜”)的成像特点。小丽将蜡烛移到光具座上20 cm刻度线处时，移动光屏，烛焰在光屏上可成________(选填“放大”“缩小”或“等大”)、倒立的像。
(2)小红在做“观察水的沸腾”实验后，又进一步观察了水的自然冷却过程，他根据实验数据绘出水温随时间变化的图象如图乙所示。由图象可知：水的沸点是__________℃，这说明当时水面上方的气压________一个标准大气压；做上述实验时环境温度(室温)应在________℃左右。
3.（2021铁岭模拟）小新和小红同学又在老师指导下做"探究凸透镜成像规律"的实验，如图所示。
（1）当蜡烛位于图中 B 处时，移动光屏到D 处，观察到光屏上呈现清晰的像，则该
凸透镜焦距为_△__cm。
（2）小新同学把蜡烛移到 A 处，屏上的像变模糊，要使像变清晰，光屏应向△_（选
填"左"或"右"）适当移动。
（3）在上述（2）操作的基础上，老师取下自己戴的眼镜放于蜡烛和凸透镜之间，光屏上的像又变得模糊，小红同学发现当光屏向左移动适当距离后像又清晰。由此可知，老师所戴的眼镜是 △ （选填"凸"或"凹"）透镜。

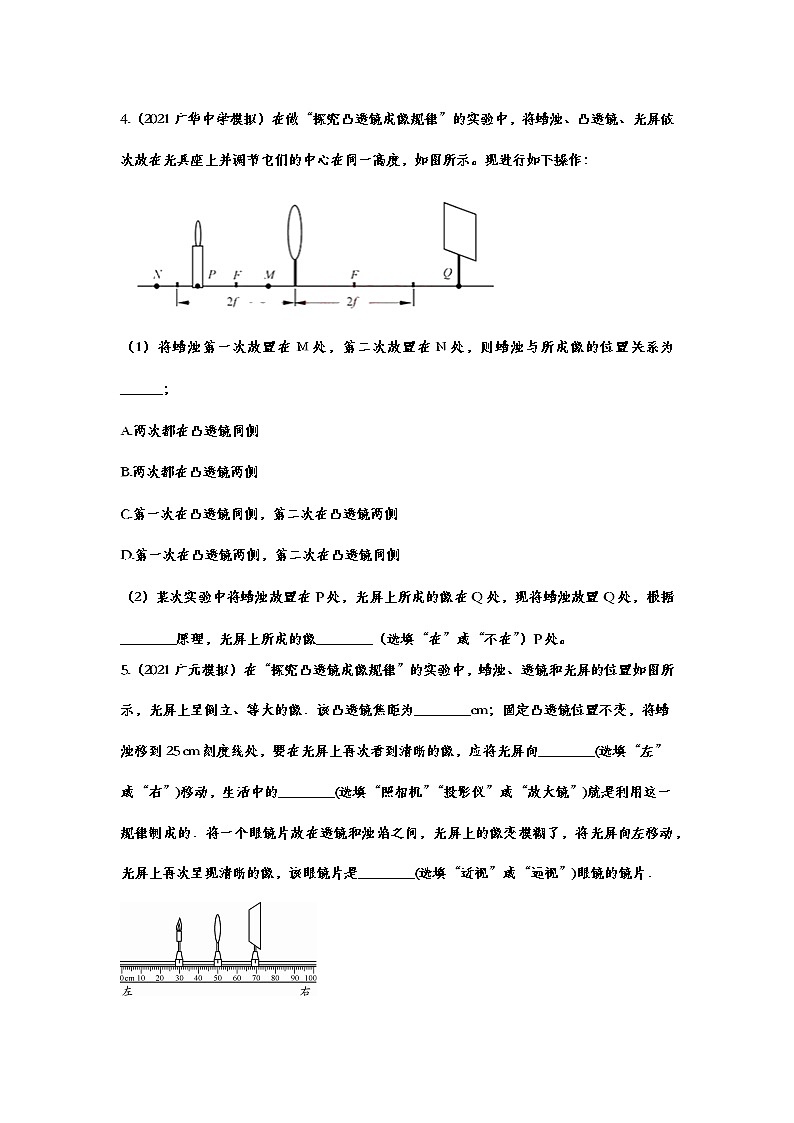

4.（2021广华中学模拟）在做“探究凸透镜成像规律”的实验中，将蜡烛、凸透镜、光屏依次放在光具座上并调节它们的中心在同一高度，如图所示。现进行如下操作：
（1）将蜡烛第一次放置在M处，第二次放置在N处，则蜡烛与所成像的位置关系为______；
A.两次都在凸透镜同侧
B.两次都在凸透镜两侧
C.第一次在凸透镜同侧，第二次在凸透镜两侧
D.第一次在凸透镜两侧，第二次在凸透镜同侧
（2）某次实验中将蜡烛放置在P处，光屏上所成的像在Q处，现将蜡烛放置Q处，根据________原理，光屏上所成的像________（选填“在”或“不在”）P处。
5.（2021广元模拟）在“探究凸透镜成像规律”的实验中，蜡烛、透镜和光屏的位置如图所示，光屏上呈倒立、等大的像．该凸透镜焦距为________cm；固定凸透镜位置不变，将蜡烛移到25 cm刻度线处，要在光屏上再次看到清晰的像，应将光屏向________(选填“左”或“右”)移动，生活中的________(选填“照相机”“投影仪”或“放大镜”)就是利用这一规律制成的．将一个眼镜片放在透镜和烛焰之间，光屏上的像变模糊了，将光屏向左移动，光屏上再次呈现清晰的像，该眼镜片是________(选填“近视”或“远视”)眼镜的镜片．
6.（2021福建模拟）在探究凸透镜成像规律时，小明在光具座上依次摆放了蜡烛、凸透镜、光屏，并调节它们中心在同一高度。

（1）如图甲，当他将蜡烛、光屏位置固定后，左右移动透镜，发现透镜在①②两个位置时，屏上都能得到倒立的像，则透镜在①位置相比在②位置时，屏上得到的像 （填“较大”或“较小”）。
（2）当他将透镜和光屏的位置固定后，发现无论怎么移动蜡烛，在屏上都不能得到像（光具座足够长），为了在屏上得到清晰的像，他应将凸透镜
（填“靠近”或“远离”）光屏移动一些。经过调整，在屏上得到了清晰的像，他发现若将凸透镜用纸遮住，屏上将得到 （填“完整”或“一半”）的像，若将蜡烛稍微上移，屏上的像将 （填“上移”或“下移”）。
（3）如图乙，他把“上”形状的遮光板放在蜡烛和凸透镜之间，则屏上观察到的形状是 。

7.（2021运康中学模拟）研究凸透镜成像的实验中：
（1）如图所示，让太阳光正对着凸透镜照射，把光屏置于另一侧。改变光屏与凸透镜间的距离。直到光屏上出现一个最小最亮的光斑，测得凸透镜的焦距是___________cm。
（2）光具座上应放有凸透镜、光屏和蜡烛，___________应放在其他两种器材之间；为了使烛焰的像成在光屏的中央，要调整凸透镜和光屏的高度，使它们的中心___________。
（3）当光屏上得到一个清晰缩小的实像时，蜡烛的位置应在透镜的___________；若想得到一个清晰放大的实像，蜡烛应向___________移动，像的大小是逐渐变___________；
（4）利用凸透镜在光屏上已得到蜡烛清晰的像，若此时用黑纸遮住透镜的下半部分，则光屏上的像___________ 。
A．上半部分没有了 B．下半部分没有了 C．像缩小了 D．像变暗了
8.（2021泰州海陵学校模拟）小明将蜡烛、凸透镜和光屏调到如图所示位置时，在光屏上得到了一个清晰的像，这个像一定是 （选填“放大”、“缩小”或“等大”）的。若将凸透镜向右移动 cm，屏上即可再次成清晰的像。若在图示位置将蜡烛靠近凸透镜，光屏上的像将会模糊，若在透镜前放置一个焦距合适的 （选填“近视”或“远视”）眼镜，光屏上的像也可以再次清晰。若在图示位置将蜡烛向右移动10cm，则蜡烛通过凸透镜的像一定是 的。
9.（2021江阴模拟）小明同学在实验室利用光具座“探究凸透镜成像规律”的实验中；
（1）元件摆放位置如图所示，在光屏中心呈现出清晰的烛焰的像，由此可知透镜焦距为___________cm；
（2）保持透镜和光屏位置不变，把蜡烛放在刻度尺的15 cm处，可在蜡烛和凸透镜间合适位置添加一个焦距恰当的___________透镜，仍能在光屏上承接到烛焰清晰的像；若不添加透镜，适当移动光屏可承接一个倒立的、___________的实像。
10.（2021武汉二模）如图所示，请回答下列问题：
（1）如图甲所示，一束平行光通过凸透镜在光屏上形成一个最小最亮的光点。若用此凸透镜探究凸透镜成像规律，在乙图的基础上将蜡烛移至20cm刻度线处，则应将光屏_______（选填“远离”或“靠近”）凸透镜，再次在光屏成倒立、_______（选填“放大”、“等大”或“缩小”）的实像。
（2）在乙图的基础上，保持蜡烛、凸透镜位置不动，在蜡烛和凸透镜之间放置_______（选填“远视镜”或“近视镜”），将光屏远离后，会再次在光屏成清晰的像。
（3）如果将凸透镜换成平面镜，保持蜡烛与平面镜的距离不动，移动光屏到合适位置_______（选填“能”或“不能”）在光屏成清晰的像。
11.（2021重庆二模）在“探究凸透镜成像的规律”实验中，所用凸透镜的焦距是10cm，将透镜固定在光具座50cm刻度线处，实验装置如图所示：
（1）实验时要首先应调节凸透镜、光屏和蜡烛的高度，使它们的中心大致同一高度，点燃蜡烛应在调整高度之________（选填“前”或“后”）；
（2）实验中将蜡烛移至光具座上10cm刻度线处，移动光屏，直到烛焰在光屏上成清晰的实像，该像是________的（选填“放大”、“等大”或“缩小”）；
（3）将蜡烛从光具座上10cm向35cm刻度线移动时，若要让烛焰在光屏上能再次成清晰的像，光屏应________（选填“远离”或“靠近”）透镜；
（4）实验时，蜡烛越烧越短，将会看到屏上的像向________（选填“上”或“下”）移动；
（5）实验过程中，用黑纸将凸透镜遮掉一半，光屏上像的形状________（选填“变”或“不变”）。
2021年中考物理实验专项复习——探究凸透镜成像规律
1.（2021江西模拟）小明用一个焦距为10cm的凸透镜探究其成像规律，当装置如图甲所示放置进行实验时，烛焰在光屏上成清晰的像。
（1）图甲中光屏离凸透镜的距离可能是______。（填序号）
A．28cm B .20cm C .18cm D .10cm
（2）保持凸透镜的位置不变，将蜡烛向左调节一段距离后，要想在光屏上成清晰的像应将光屏向______（选填“左”或“右”）调节。
（3）若步骤（2）中未调节光屏的位置，则需在凸透镜前加一个______（选填“凸”或“凹”）透镜，才能在光屏上得到清晰倒立的像。
（4）若将印有字母“F”“的纸片（图乙）放在离凸透镜左侧5cm的地方，你应该在透镜的___（选填“左”或“右”）侧观察，看到的像在透镜的____（选填“左“或“右”）侧。我们能看到的清晰的像是丙图中的______（填序号）。
（5）实验中，若用不透明的硬纸板挡住凸透镜的上半部分，则光屏上的像______（填选项序号）。
①出现烛焰像的上半部分； ②只出现烛焰像的下半部分；
③出现烛焰完整的像但像更小； ④像仍然是完整的，且大小不变，只是变暗。
【答案】C 左 凹 右 左 A ④
2.（2021重庆模拟）(1)小丽在探究凸透镜成像规律时，将一个凸透镜固定在光具座上50 cm刻度线处。如图甲所示，点燃的蜡烛在光具座上36 cm刻度线处时，移动光屏，使烛焰在光屏上成放大、________的像，此现象可说明__________(选填“照相机”“幻灯机”或“放大镜”)的成像特点。小丽将蜡烛移到光具座上20 cm刻度线处时，移动光屏，烛焰在光屏上可成________(选填“放大”“缩小”或“等大”)、倒立的像。
(2)小红在做“观察水的沸腾”实验后，又进一步观察了水的自然冷却过程，他根据实验数据绘出水温随时间变化的图象如图乙所示。由图象可知：水的沸点是__________℃，这说明当时水面上方的气压________一个标准大气压；做上述实验时环境温度(室温)应在________℃左右。
【答案】(1)倒立 幻灯机 缩小 (2)100 等于 20
3.（2021铁岭模拟）小新和小红同学又在老师指导下做"探究凸透镜成像规律"的实验，如图所示。
（1）当蜡烛位于图中 B 处时，移动光屏到D 处，观察到光屏上呈现清晰的像，则该
凸透镜焦距为_△__cm。
（2）小新同学把蜡烛移到 A 处，屏上的像变模糊，要使像变清晰，光屏应向△_（选
填"左"或"右"）适当移动。
（3）在上述（2）操作的基础上，老师取下自己戴的眼镜放于蜡烛和凸透镜之间，光屏上的像又变得模糊，小红同学发现当光屏向左移动适当距离后像又清晰。由此可知，老师所戴的眼镜是 △ （选填"凸"或"凹"）透镜。
【答案】10 左 凸
4.（2021广华中学模拟）在做“探究凸透镜成像规律”的实验中，将蜡烛、凸透镜、光屏依次放在光具座上并调节它们的中心在同一高度，如图所示。现进行如下操作：
（1）将蜡烛第一次放置在M处，第二次放置在N处，则蜡烛与所成像的位置关系为______；
A.两次都在凸透镜同侧
B.两次都在凸透镜两侧
C.第一次在凸透镜同侧，第二次在凸透镜两侧
D.第一次在凸透镜两侧，第二次在凸透镜同侧
（2）某次实验中将蜡烛放置在P处，光屏上所成的像在Q处，现将蜡烛放置Q处，根据________原理，光屏上所成的像________（选填“在”或“不在”）P处。
【答案】 （1）C （2）光路可逆；在
5.（2021广元模拟）在“探究凸透镜成像规律”的实验中，蜡烛、透镜和光屏的位置如图所示，光屏上呈倒立、等大的像．该凸透镜焦距为________cm；固定凸透镜位置不变，将蜡烛移到25 cm刻度线处，要在光屏上再次看到清晰的像，应将光屏向________(选填“左”或“右”)移动，生活中的________(选填“照相机”“投影仪”或“放大镜”)就是利用这一规律制成的．将一个眼镜片放在透镜和烛焰之间，光屏上的像变模糊了，将光屏向左移动，光屏上再次呈现清晰的像，该眼镜片是________(选填“近视”或“远视”)眼镜的镜片．
【答案】10 左 照相机 远视
6.（2021福建模拟）在探究凸透镜成像规律时，小明在光具座上依次摆放了蜡烛、凸透镜、光屏，并调节它们中心在同一高度。

（1）如图甲，当他将蜡烛、光屏位置固定后，左右移动透镜，发现透镜在①②两个位置时，屏上都能得到倒立的像，则透镜在①位置相比在②位置时，屏上得到的像 （填“较大”或“较小”）。
（2）当他将透镜和光屏的位置固定后，发现无论怎么移动蜡烛，在屏上都不能得到像（光具座足够长），为了在屏上得到清晰的像，他应将凸透镜
（填“靠近”或“远离”）光屏移动一些。经过调整，在屏上得到了清晰的像，他发现若将凸透镜用纸遮住，屏上将得到 （填“完整”或“一半”）的像，若将蜡烛稍微上移，屏上的像将 （填“上移”或“下移”）。
（3）如图乙，他把“上”形状的遮光板放在蜡烛和凸透镜之间，则屏上观察到的形状是 。

【答案】（1）较大 （2）远离；完整；下移 （3）C
7.（2021运康中学模拟）研究凸透镜成像的实验中：
（1）如图所示，让太阳光正对着凸透镜照射，把光屏置于另一侧。改变光屏与凸透镜间的距离。直到光屏上出现一个最小最亮的光斑，测得凸透镜的焦距是___________cm。
（2）光具座上应放有凸透镜、光屏和蜡烛，___________应放在其他两种器材之间；为了使烛焰的像成在光屏的中央，要调整凸透镜和光屏的高度，使它们的中心___________。
（3）当光屏上得到一个清晰缩小的实像时，蜡烛的位置应在透镜的___________；若想得到一个清晰放大的实像，蜡烛应向___________移动，像的大小是逐渐变___________；
（4）利用凸透镜在光屏上已得到蜡烛清晰的像，若此时用黑纸遮住透镜的下半部分，则光屏上的像___________ 。
A．上半部分没有了 B．下半部分没有了 C．像缩小了 D．像变暗了
【答案】 (1). 10.0 (2). 凸透镜 (3). 在同一高度上 (4). 二倍焦距之外 (5). 靠近凸透镜方向 (6). 大 (7). D
8.（2021泰州海陵学校模拟）小明将蜡烛、凸透镜和光屏调到如图所示位置时，在光屏上得到了一个清晰的像，这个像一定是 （选填“放大”、“缩小”或“等大”）的。若将凸透镜向右移动 cm，屏上即可再次成清晰的像。若在图示位置将蜡烛靠近凸透镜，光屏上的像将会模糊，若在透镜前放置一个焦距合适的 （选填“近视”或“远视”）眼镜，光屏上的像也可以再次清晰。若在图示位置将蜡烛向右移动10cm，则蜡烛通过凸透镜的像一定是 的。
【答案】放大；15；远视；放大。
9.（2021江阴模拟）小明同学在实验室利用光具座“探究凸透镜成像规律”的实验中；
（1）元件摆放位置如图所示，在光屏中心呈现出清晰的烛焰的像，由此可知透镜焦距为___________cm；
（2）保持透镜和光屏位置不变，把蜡烛放在刻度尺的15 cm处，可在蜡烛和凸透镜间合适位置添加一个焦距恰当的___________透镜，仍能在光屏上承接到烛焰清晰的像；若不添加透镜，适当移动光屏可承接一个倒立的、___________的实像。
【答案】 (1). 10.0 (2). 凸 (3). 放大
10.（2021武汉二模）如图所示，请回答下列问题：
（1）如图甲所示，一束平行光通过凸透镜在光屏上形成一个最小最亮的光点。若用此凸透镜探究凸透镜成像规律，在乙图的基础上将蜡烛移至20cm刻度线处，则应将光屏_______（选填“远离”或“靠近”）凸透镜，再次在光屏成倒立、_______（选填“放大”、“等大”或“缩小”）的实像。
（2）在乙图的基础上，保持蜡烛、凸透镜位置不动，在蜡烛和凸透镜之间放置_______（选填“远视镜”或“近视镜”），将光屏远离后，会再次在光屏成清晰的像。
（3）如果将凸透镜换成平面镜，保持蜡烛与平面镜的距离不动，移动光屏到合适位置_______（选填“能”或“不能”）在光屏成清晰的像。
【答案】（1）靠近；缩小；（2）近视镜；（3）不能。
11.（2021重庆二模）在“探究凸透镜成像的规律”实验中，所用凸透镜的焦距是10cm，将透镜固定在光具座50cm刻度线处，实验装置如图所示：
（1）实验时要首先应调节凸透镜、光屏和蜡烛的高度，使它们的中心大致同一高度，点燃蜡烛应在调整高度之________（选填“前”或“后”）；
（2）实验中将蜡烛移至光具座上10cm刻度线处，移动光屏，直到烛焰在光屏上成清晰的实像，该像是________的（选填“放大”、“等大”或“缩小”）；
（3）将蜡烛从光具座上10cm向35cm刻度线移动时，若要让烛焰在光屏上能再次成清晰的像，光屏应________（选填“远离”或“靠近”）透镜；
（4）实验时，蜡烛越烧越短，将会看到屏上的像向________（选填“上”或“下”）移动；
（5）实验过程中，用黑纸将凸透镜遮掉一半，光屏上像的形状________（选填“变”或“不变”）。
【答案】（1）前；（2）缩小； （3）远离；（4）上；（5）不变。
