2021年中考物理实验专项复习——探究光的反射定律

这是一份2021年中考物理实验专项复习——探究光的反射定律，共13页。试卷主要包含了在"探究光的反射定律"的实验中等内容，欢迎下载使用。


（1）如图甲，先将平面镜放在水平桌面上，再将硬纸板___放于平面镜上，让激光紧贴硬纸板射向 O点.
（2）为了显示光路，硬纸板的表面应_______（选填"光滑"或"粗糙"）一些.
（3）如果激光垂直射向镜面，则入射角为 度，接着多次改变入射光 A0 的方向，测
得了几组数据如表所示，由此可得出∶光发生反射时，
（4）若将激光沿 BO方向入射，则经镜面反射后光线会沿 OA 射出，这说明光在反射现象中光路是 的.
（5）接下来老师进行了如下演示;先用加湿器使整个教室充满雾气，将平面镜放在一能转动的水平圆台上，在柱 M上固定一红色激光笔，使其发出的光垂直射向平面镜上的 O 点，其作用是为了显示_ 的位置. 然后打开固定在柱 N上的绿色激光笔，使绿色激光射向 O 点，出现了如图乙所示的情景.老师水平方向缓缓转动圆台，当我们只能观察到一条光线时，可判断___

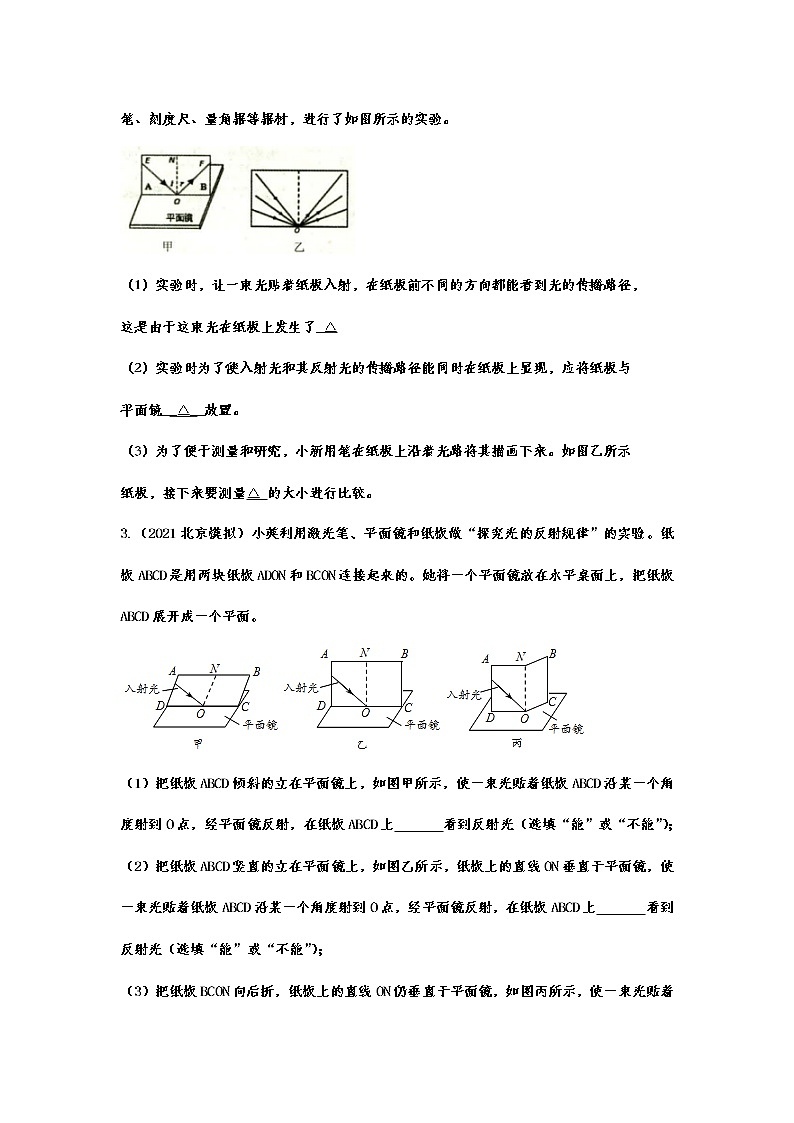

2.（2021铁岭模拟）为了探究光反射时的规律，小新和小红同学选用了平面镜、纸板、激光笔、刻度尺、量角器等器材，进行了如图所示的实验。
（1）实验时，让一束光贴着纸板入射，在纸板前不同的方向都能看到光的传播路径，
这是由于这束光在纸板上发生了_△
（2）实验时为了使入射光和其反射光的传播路径能同时在纸板上显现，应将纸板与
平面镜__△__放置。
（3）为了便于测量和研究，小新用笔在纸板上沿着光路将其描画下来。如图乙所示
纸板，接下来要测量△ 的大小进行比较。
3.（2021北京模拟）小英利用激光笔、平面镜和纸板做“探究光的反射规律”的实验。纸板ABCD是用两块纸板ADON和BCON连接起来的。她将一个平面镜放在水平桌面上，把纸板ABCD展开成一个平面。
（1）把纸板ABCD倾斜的立在平面镜上，如图甲所示，使一束光贴着纸板ABCD沿某一个角度射到O点，经平面镜反射，在纸板ABCD上 看到反射光（选填“能”或“不能”）；
（2）把纸板ABCD竖直的立在平面镜上，如图乙所示，纸板上的直线ON垂直于平面镜，使一束光贴着纸板ABCD沿某一个角度射到O点，经平面镜反射，在纸板ABCD上 看到反射光（选填“能”或“不能”）；
（3）把纸板BCON向后折，纸板上的直线ON仍垂直于平面镜，如图丙所示，使一束光贴着纸板ADON沿某一个角度射到O点，经平面镜反射，在纸板上BCON上 看到反射光（选填“能”或“不能”）。由上述实验验证：反射光线在 的平面内。
4.（2021长沙模拟）小天用图示装置探究“光的反射定律”，请在下列空格中填写适当内容：
（1）图1中反射角是 度；
（2）图1中当入射角变大时，反射光束 （选填“偏离”或“靠拢”）法线；
（3）如图2所示，将纸板NOF向后折，在纸板NOF上 （选填“能”或“不能”）看到反射光束，这说明了反射光线，入射光线和法线在同一平面上。
5.（2021福建模拟）小明利用如图所示的实验装置探究光的反射规律，其中O为入射点，ON为法线，当入射光线为AO时，反射光线为OB；当入射光线为CO时，反射光线为OD；当入射光线为EO时，反射光线为OF.
(1)实验时，他用激光笔沿AO方向入射，在纸板前从不同方向都可以看到纸板上入射光线AO的径迹，这是因为光在纸板上发生了______反射．
(2)实验中小明收集的数据如下表：分析表格数据，可以得出反射角__________(选填“大于”“小于”或“等于”)入射角；当入射角增大时，反射角__________(选填“靠近”或“远离”)法线．
(3)如果让激光笔沿BO入射，反射光线将沿OA方向射出，这表明：在光的反射现象中，光路是______的；实验时将装置上的小门推开，发现小门上没有反射光线，这一现象表明_______________________________________________．
6.（2021江西模拟）小敏用图所示的装置探究“光的反射规律”实验：
①实验前，应将纸板___________放置于平面镜上；
②将一束光贴着纸板A沿EO射到O点，使入射光束绕入射点O沿逆时针方向转动，可观察到反射光束沿___________时针方向转动；
③若将纸板向后倾斜，光束依然贴着纸板EO射入，此时反射光束___________。
A．仍在纸板上呈现 B．被纸板挡住 C．在纸板前方
7.（2021北京二模）如图，在研究光的反射规律的实验中，将平面镜放在水平桌面上，纸板ENF竖直地立在平面镜上，纸板ENF是两块纸板连接起来的并可绕垂直于镜面的接缝ON转动。
（1）使一束光贴着纸板沿某一个角度射到O点，经平面镜反射，沿另一个方向射出。在纸板上用笔描出入射光线EO和反射光线OF的径迹。为了使实验结论具有普遍性，接下来应该采取的做法是________。
取下纸板，用________测量∠i和∠r，将数据记录在实验表格中。
（2）把纸板ENF向前折或向后折，在纸板上还________（选填“能”或“不能”）看到反射光线，说明反射光线、入射光线、法线________。
8．（2021黄石模拟）为了探究光反射时的规律，同学们进行如图所示的实验。
(1)把一个平面镜放在水平桌面上，再把一张纸板ENF____地立在平面镜上。
(2)多次改变入射角的大小，得到如表所示的实验数据，通过分析实验数据，有的同学得出了入射角等于反射角的结论，这个结论____(选填“是”或“不是”)正确的，原因是____。
(3)如图乙所示，把纸板NOF向后折，在纸板上不能看到反射光线，这说明____。
(4)如图甲所示，如果让光线逆着FO的方向射向镜面，会看到反射光线沿着OE方向射出，这表明在反射现象中，光路是____。
9.（2021攀枝花模拟）利用如图所示装置进行“探究光的反射规律”实验．
(1)将一束光贴着纸板A沿EO射到O点，若将纸板B向前或向后折，此时在纸板B上看不到反射光，这样做的目的是探究反射光线与入射光线是否在________内．
(2)将入射光线EO向法线靠近时，看到反射光线OF________(选填“靠近”或“远离”)法线．
(3)将纸板A、B置于同一平面后，若将一束光贴着纸板B沿FO射到O点，反射光将沿图中的OE方向射出，说明光在反射时，________________________________________.
10.（2021南京模拟）“探究光的反射规律”的实验装置如图甲所示平面镜放在水平桌面上，标有刻度（图中未画出）的白色纸板ABCD，能绕垂直于CD的ON轴翻转，在纸板上安装一支可在纸板平面内自由移动的激光笔。
（1）实验前，应将纸板 放置于平面镜上移动激光笔，使入射光束绕入射点O沿逆时针方向转动，可观察到反射光束沿 时针方向转动；
（2）移动激光笔，使入射角为45°，测得反射角也为45°．由此就得出“光反射时，反射角等于入射角”的结论你认为有何不妥之处？ ；
（3）如图乙所示，将纸板右半部分绕ON向后翻转任意角度，发现纸板上均无反射光束呈现。此现象说明了： ；
（4）在图甲中，若将纸板（连同激光笔）绕CD向后倾斜，此时反射光束 。
A．仍在纸板上呈现
B．被纸板挡住
C．在纸板前方
2021年中考物理实验专项复习——探究光的反射定律参考答案
1.（2021陕西模拟）在"探究光的反射定律"的实验中.
（1）如图甲，先将平面镜放在水平桌面上，再将硬纸板___放于平面镜上，让激光紧贴硬纸板射向 O点.
（2）为了显示光路，硬纸板的表面应_______（选填"光滑"或"粗糙"）一些.
（3）如果激光垂直射向镜面，则入射角为 度，接着多次改变入射光 A0 的方向，测
得了几组数据如表所示，由此可得出∶光发生反射时，
（4）若将激光沿 BO方向入射，则经镜面反射后光线会沿 OA 射出，这说明光在反射现象中光路是 的.
（5）接下来老师进行了如下演示;先用加湿器使整个教室充满雾气，将平面镜放在一能转动的水平圆台上，在柱 M上固定一红色激光笔，使其发出的光垂直射向平面镜上的 O 点，其作用是为了显示_ 的位置. 然后打开固定在柱 N上的绿色激光笔，使绿色激光射向 O 点，出现了如图乙所示的情景.老师水平方向缓缓转动圆台，当我们只能观察到一条光线时，可判断___
【答案】垂直（或竖直） 粗糙 0 反射角等于入射角 可逆 法线 反射光线、入射光线和法线在同一平面内
2.（2021铁岭模拟）为了探究光反射时的规律，小新和小红同学选用了平面镜、纸板、激光笔、刻度尺、量角器等器材，进行了如图所示的实验。
（1）实验时，让一束光贴着纸板入射，在纸板前不同的方向都能看到光的传播路径，
这是由于这束光在纸板上发生了_△
（2）实验时为了使入射光和其反射光的传播路径能同时在纸板上显现，应将纸板与
平面镜__△__放置。
（3）为了便于测量和研究，小新用笔在纸板上沿着光路将其描画下来。如图乙所示
纸板，接下来要测量△ 的大小进行比较。
【答案】漫反射 垂直 入射角和反射角
3.（2021北京模拟）小英利用激光笔、平面镜和纸板做“探究光的反射规律”的实验。纸板ABCD是用两块纸板ADON和BCON连接起来的。她将一个平面镜放在水平桌面上，把纸板ABCD展开成一个平面。
（1）把纸板ABCD倾斜的立在平面镜上，如图甲所示，使一束光贴着纸板ABCD沿某一个角度射到O点，经平面镜反射，在纸板ABCD上 看到反射光（选填“能”或“不能”）；
（2）把纸板ABCD竖直的立在平面镜上，如图乙所示，纸板上的直线ON垂直于平面镜，使一束光贴着纸板ABCD沿某一个角度射到O点，经平面镜反射，在纸板ABCD上 看到反射光（选填“能”或“不能”）；
（3）把纸板BCON向后折，纸板上的直线ON仍垂直于平面镜，如图丙所示，使一束光贴着纸板ADON沿某一个角度射到O点，经平面镜反射，在纸板上BCON上 看到反射光（选填“能”或“不能”）。由上述实验验证：反射光线在 的平面内。
【答案】（1）不能；（2）能；（3）不能；入射光线和法线所在。
4.（2021长沙模拟）小天用图示装置探究“光的反射定律”，请在下列空格中填写适当内容：
（1）图1中反射角是 度；
（2）图1中当入射角变大时，反射光束 （选填“偏离”或“靠拢”）法线；
（3）如图2所示，将纸板NOF向后折，在纸板NOF上 （选填“能”或“不能”）看到反射光束，这说明了反射光线，入射光线和法线在同一平面上。
【答案】44 偏离 不能
5.（2021福建模拟）小明利用如图所示的实验装置探究光的反射规律，其中O为入射点，ON为法线，当入射光线为AO时，反射光线为OB；当入射光线为CO时，反射光线为OD；当入射光线为EO时，反射光线为OF.
(1)实验时，他用激光笔沿AO方向入射，在纸板前从不同方向都可以看到纸板上入射光线AO的径迹，这是因为光在纸板上发生了______反射．
(2)实验中小明收集的数据如下表：分析表格数据，可以得出反射角__________(选填“大于”“小于”或“等于”)入射角；当入射角增大时，反射角__________(选填“靠近”或“远离”)法线．
(3)如果让激光笔沿BO入射，反射光线将沿OA方向射出，这表明：在光的反射现象中，光路是______的；实验时将装置上的小门推开，发现小门上没有反射光线，这一现象表明_______________________________________________．
【答案】 (5分)(1)漫 (2) 等于 远离
(3)可逆 反射光线、入射光线和法线在同一平面内
6.（2021江西模拟）小敏用图所示的装置探究“光的反射规律”实验：
①实验前，应将纸板___________放置于平面镜上；
②将一束光贴着纸板A沿EO射到O点，使入射光束绕入射点O沿逆时针方向转动，可观察到反射光束沿___________时针方向转动；
③若将纸板向后倾斜，光束依然贴着纸板EO射入，此时反射光束___________。
A．仍在纸板上呈现 B．被纸板挡住 C．在纸板前方
【答案】 垂直 顺 C
7.（2021北京二模）如图，在研究光的反射规律的实验中，将平面镜放在水平桌面上，纸板ENF竖直地立在平面镜上，纸板ENF是两块纸板连接起来的并可绕垂直于镜面的接缝ON转动。
（1）使一束光贴着纸板沿某一个角度射到O点，经平面镜反射，沿另一个方向射出。在纸板上用笔描出入射光线EO和反射光线OF的径迹。为了使实验结论具有普遍性，接下来应该采取的做法是________。
取下纸板，用________测量∠i和∠r，将数据记录在实验表格中。
（2）把纸板ENF向前折或向后折，在纸板上还________（选填“能”或“不能”）看到反射光线，说明反射光线、入射光线、法线________。
【答案】（1）改变入射光线EO的入射角度，多次实验；量角器；（2）不能；在同一平面内。
8．（2021黄石模拟）为了探究光反射时的规律，同学们进行如图所示的实验。
(1)把一个平面镜放在水平桌面上，再把一张纸板ENF____地立在平面镜上。
(2)多次改变入射角的大小，得到如表所示的实验数据，通过分析实验数据，有的同学得出了入射角等于反射角的结论，这个结论____(选填“是”或“不是”)正确的，原因是____。
(3)如图乙所示，把纸板NOF向后折，在纸板上不能看到反射光线，这说明____。
(4)如图甲所示，如果让光线逆着FO的方向射向镜面，会看到反射光线沿着OE方向射出，这表明在反射现象中，光路是____。
【答案】竖直 不是 反射角随入射角的变化而变化 反射光线、入射光线和法线在同一平面内 可逆的
9.（2021攀枝花模拟）利用如图所示装置进行“探究光的反射规律”实验．
(1)将一束光贴着纸板A沿EO射到O点，若将纸板B向前或向后折，此时在纸板B上看不到反射光，这样做的目的是探究反射光线与入射光线是否在________内．
(2)将入射光线EO向法线靠近时，看到反射光线OF________(选填“靠近”或“远离”)法线．
(3)将纸板A、B置于同一平面后，若将一束光贴着纸板B沿FO射到O点，反射光将沿图中的OE方向射出，说明光在反射时，________________________________________.
【答案】(1)同一平面 (2)靠近 (3)光路是可逆的
10.（2021南京模拟）“探究光的反射规律”的实验装置如图甲所示平面镜放在水平桌面上，标有刻度（图中未画出）的白色纸板ABCD，能绕垂直于CD的ON轴翻转，在纸板上安装一支可在纸板平面内自由移动的激光笔。
（1）实验前，应将纸板 放置于平面镜上移动激光笔，使入射光束绕入射点O沿逆时针方向转动，可观察到反射光束沿 时针方向转动；
（2）移动激光笔，使入射角为45°，测得反射角也为45°．由此就得出“光反射时，反射角等于入射角”的结论你认为有何不妥之处？ ；
（3）如图乙所示，将纸板右半部分绕ON向后翻转任意角度，发现纸板上均无反射光束呈现。此现象说明了： ；
（4）在图甲中，若将纸板（连同激光笔）绕CD向后倾斜，此时反射光束 。
A．仍在纸板上呈现
B．被纸板挡住
C．在纸板前方
【答案】（1）垂直；顺；（2）一次实验得到的结论具有偶然性；（3）反射光线、入射光线和法线在同一平面内；（4）C。
