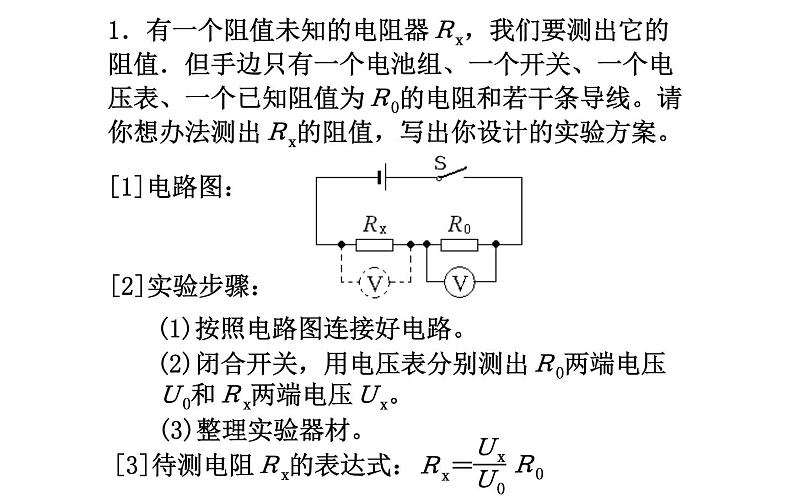

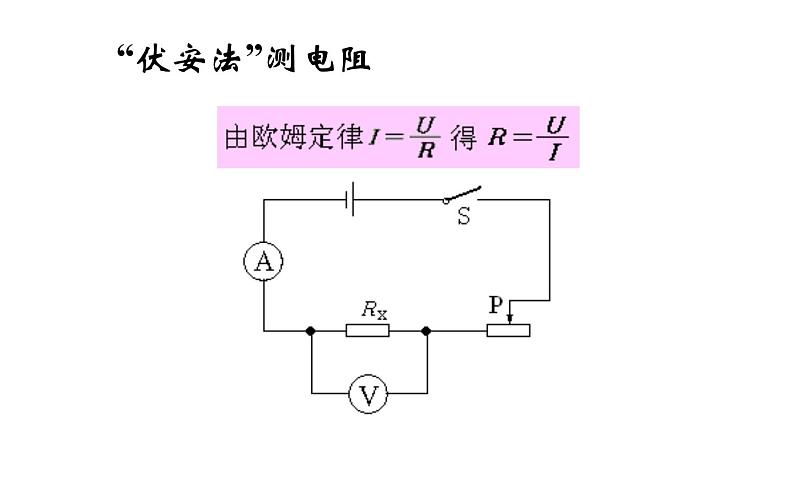

1．有一个阻值未知的电阻器Ｒx，我们要测出它的阻值．但手边只有一个电池组、一个开关、一个电压表、一个已知阻值为Ｒ0的电阻和若干条导线。请你想办法测出Ｒx的阻值，写出你设计的实验方案。
[3]待测电阻Ｒx的表达式：
(1)按照电路图连接好电路。
(2)闭合开关，用电压表分别测出Ｒ0两端电压Ｕ0和Ｒx两端电压Ｕx。

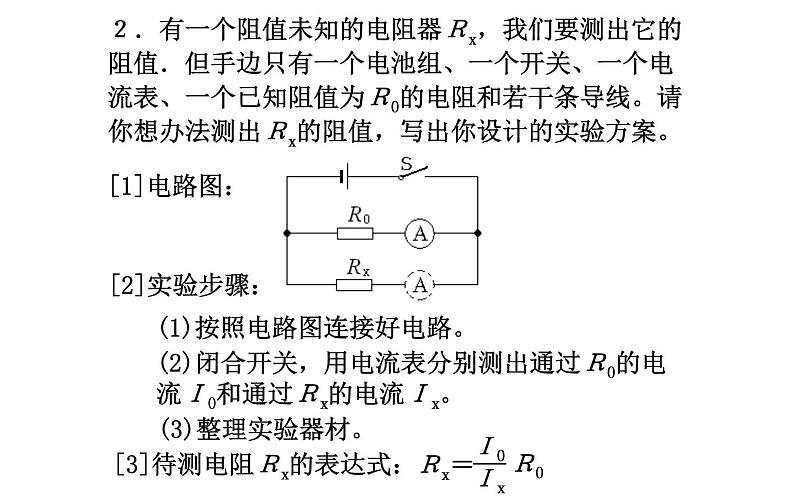

２．有一个阻值未知的电阻器Ｒx，我们要测出它的阻值．但手边只有一个电池组、一个开关、一个电流表、一个已知阻值为Ｒ0的电阻和若干条导线。请你想办法测出Ｒx的阻值，写出你设计的实验方案。
(2)闭合开关，用电流表分别测出通过Ｒ0的电流Ｉ0和通过Ｒx的电流Ｉx。

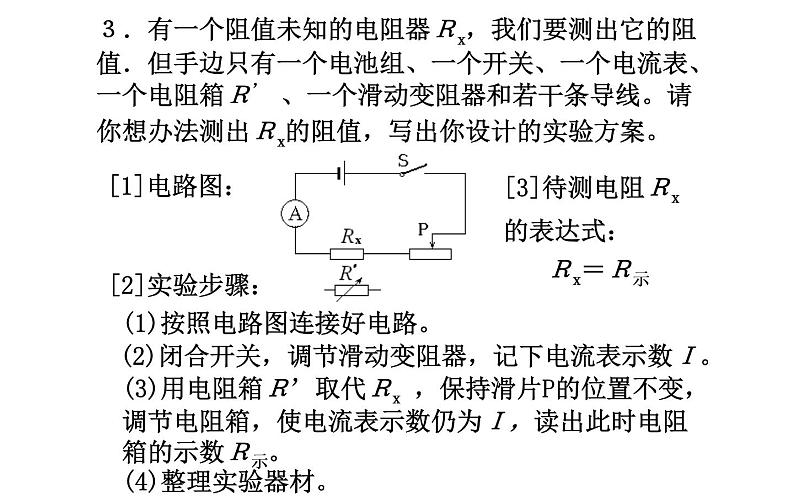

３．有一个阻值未知的电阻器Ｒx，我们要测出它的阻值．但手边只有一个电池组、一个开关、一个电流表、一个电阻箱Ｒ’ 、一个滑动变阻器和若干条导线。请你想办法测出Ｒx的阻值，写出你设计的实验方案。
(2)闭合开关，调节滑动变阻器，记下电流表示数Ｉ。
(3)用电阻箱Ｒ’取代Ｒx ，保持滑片P的位置不变，调节电阻箱，使电流表示数仍为Ｉ，读出此时电阻箱的示数Ｒ示。

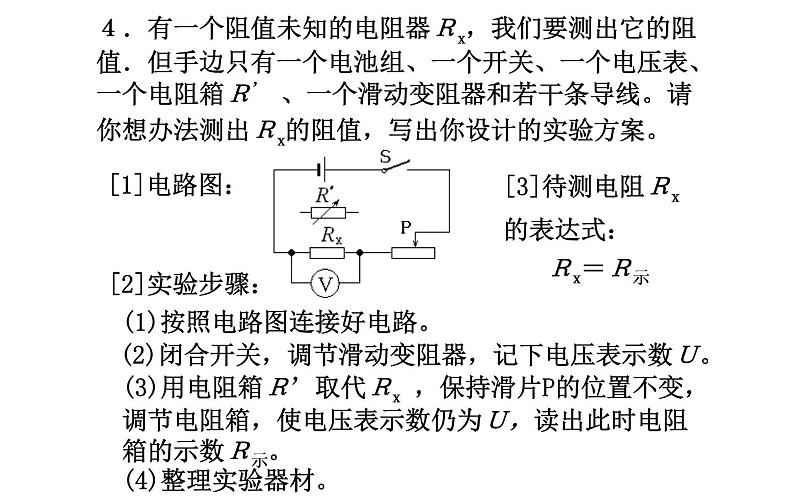

４．有一个阻值未知的电阻器Ｒx，我们要测出它的阻值．但手边只有一个电池组、一个开关、一个电压表、一个电阻箱Ｒ’ 、一个滑动变阻器和若干条导线。请你想办法测出Ｒx的阻值，写出你设计的实验方案。
(2)闭合开关，调节滑动变阻器，记下电压表示数Ｕ。
(3)用电阻箱Ｒ’取代Ｒx ，保持滑片P的位置不变，调节电阻箱，使电压表示数仍为Ｕ，读出此时电阻箱的示数Ｒ示。

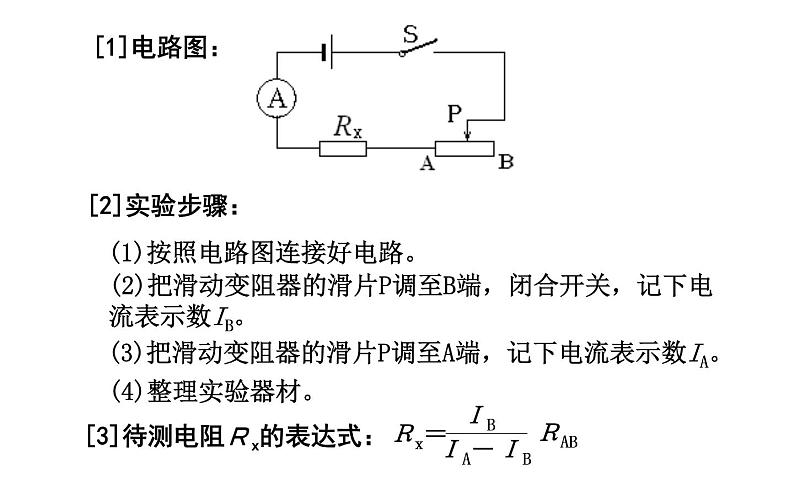

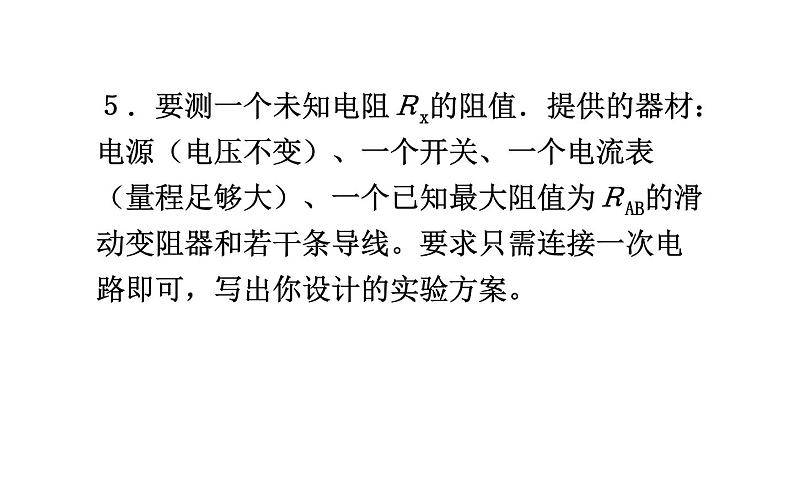

５．要测一个未知电阻Ｒx的阻值．提供的器材：电源（电压不变）、一个开关、一个电流表（量程足够大）、一个已知最大阻值为ＲAB的滑动变阻器和若干条导线。要求只需连接一次电路即可，写出你设计的实验方案。
(2)把滑动变阻器的滑片P调至B端，闭合开关，记下电流表示数IB。
(3)把滑动变阻器的滑片P调至A端，记下电流表示数IA。
６．要测量未知电阻Ｒx的阻值．提供的器材：电源（电压不变）、一个开关、一个电压表（量程足够大）、一个已知最大阻值为ＲAB的滑动变阻器和若干条导线。要求只需连接一次电路即可，写出你设计的实验方案。
(2)把滑动变阻器的滑片P调至B端，闭合开关，记下电压表示数Ｕ１。
(3)把滑动变阻器的滑片P调至A端，记下电压表示数Ｕ２。
７．要测一个阻值未知的电阻Ｒx的阻值．提供的器材：电源（电压不变）、两个开关、一个电流表、一个已知阻值为Ｒ0的定值电阻和若干条导线。请你想办法测出Ｒx的阻值，要求只需连接一次电路即可，写出你设计的实验方案。
(2)闭合开关S1，断开S2，记下电流表示数I１。
(3)闭合开关S2，断开S1，记下电流表示数I2。
(2)只闭合开关S1，记下电流表示数I１。
(3)开关S1、S2都闭合，记下电流表示数I2。
８．要测一个阻值未知的电阻Ｒx的阻值．提供的器材：电源（电压不变）、两个开关、一个电压表、一个已知阻值为Ｒ0的定值电阻和若干条导线。请你想办法测出Ｒx的阻值，要求只需连接一次电路即可，写出你设计的实验方案。
(2)只闭合开关S1，记下电压表示数Ｕ１。
(3)开关S1、S2都闭合，记下电压表示数Ｕ2。
