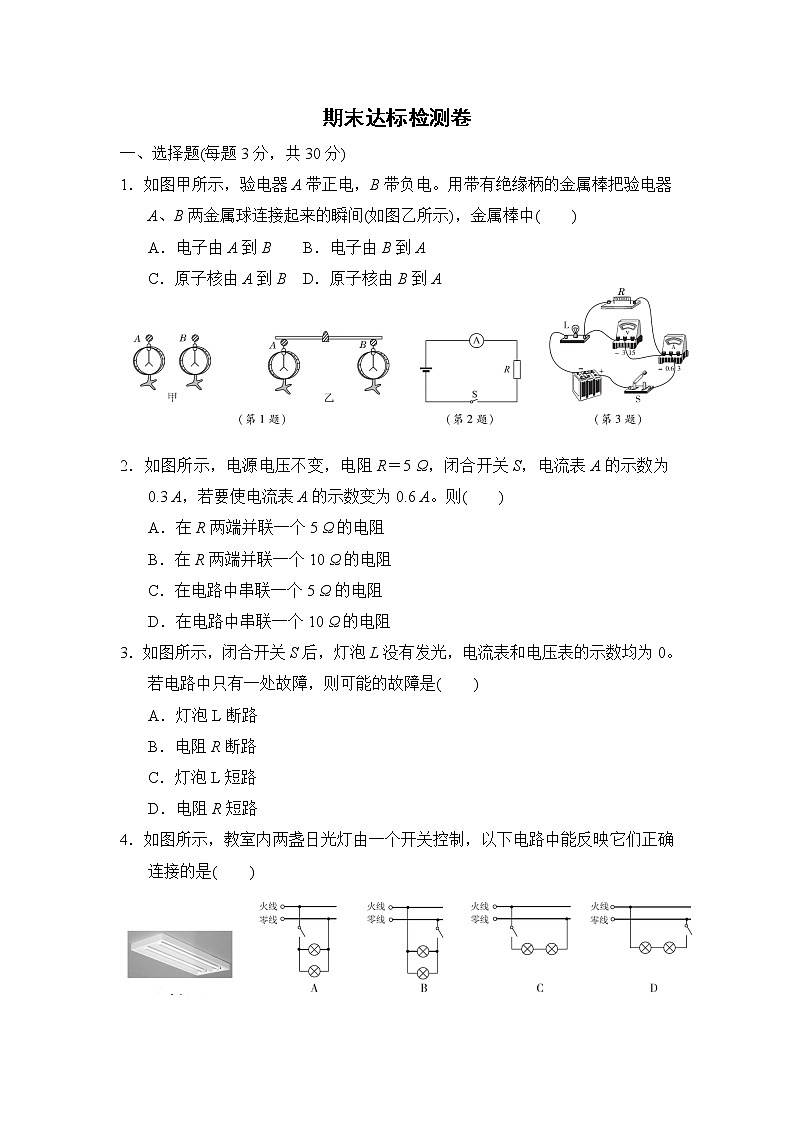

    鲁科版九年级上册物理期末达标检测卷(含答案解析)01
    鲁科版九年级上册物理期末达标检测卷(含答案解析)02

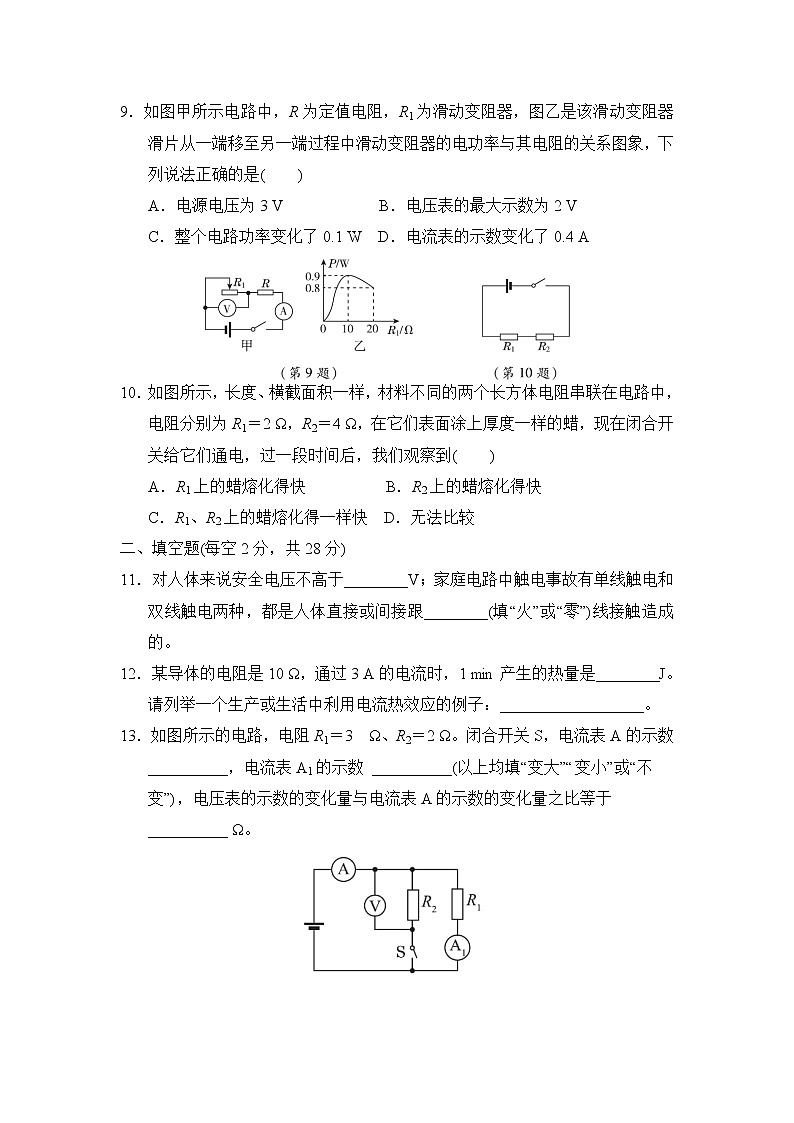

    鲁科版九年级上册物理期末达标检测卷(含答案解析)03
    还剩7页未读, 继续阅读
    下载需要15学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    鲁科版九年级上册物理期末达标检测卷(含答案解析)

    展开
    这是一份初中物理鲁教版 (五四制)九年级上册本册综合优秀一课一练,共10页。试卷主要包含了选择题,填空题,作图题,实验与探究题,综合应用题等内容,欢迎下载使用。

    1.如图甲所示,验电器A带正电,B带负电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间(如图乙所示),金属棒中( )
    A.电子由A到B B.电子由B到A
    C.原子核由A到B D.原子核由B到A
    2.如图所示,电源电压不变,电阻R=5 Ω,闭合开关S,电流表A的示数为0.3 A,若要使电流表A的示数变为0.6 A。则( )
    A.在R两端并联一个5 Ω的电阻
    B.在R两端并联一个10 Ω的电阻
    C.在电路中串联一个5 Ω的电阻
    D.在电路中串联一个10 Ω的电阻
    3.如图所示,闭合开关S后,灯泡L没有发光,电流表和电压表的示数均为0。若电路中只有一处故障,则可能的故障是( )
    A.灯泡L断路
    B.电阻R断路
    C.灯泡L短路
    D.电阻R短路
    4.如图所示,教室内两盏日光灯由一个开关控制,以下电路中能反映它们正确连接的是( )

    5.如图所示的电路,闭合开关后,将滑动变阻器的滑片P由a端向b端滑动的过程中,图中电压表和电流表的示数变化情况是( )
    A.电压表示数不变,电流表示数变大
    B.电压表示数变小,电流表示数变大
    C.电压表示数不变,电流表示数变小
    D.电压表示数变大,电流表示数变小
    6.用两个电流表按图示实验电路探究电功率与电流的关系,下列说法不正确的是( )
    A.小灯泡电功率的大小是通过灯泡的亮度来判断的
    B.将小灯泡并联是为了控制小灯泡两端电压相同
    C.选用的两只小灯泡规格必须相同
    D.将其中一个电流表移接到干路上也可以完成实验
    7.如图所示,将标有“8 V 8 W”的灯泡L1和“8 V 16 W”的灯泡L2接在12 V的电路中,闭合开关,不考虑温度对灯丝电阻的影响,下列说法中正确的是( )
    A.灯泡L1、L2都能正常发光 B.灯泡L1、L2一样亮
    C.灯泡L2比灯泡L1亮 D.灯泡L1比灯泡L2亮
    8.开关是电路的重要元件,既可确保安全用电,又能方便控制电路。学校的STEM课堂上,小科在家庭电路图中设置了五处开关(如图所示)。小江觉得该电路设计不合理,因为有几处开关必须处于常闭状态,所以不需要设置,这几处开关是( )
    A.1、2
    B.1、4
    C.2、4
    D.3、5
    9.如图甲所示电路中,R为定值电阻,R1为滑动变阻器,图乙是该滑动变阻器滑片从一端移至另一端过程中滑动变阻器的电功率与其电阻的关系图象,下列说法正确的是( )
    A.电源电压为3 V B.电压表的最大示数为2 V
    C.整个电路功率变化了0.1 W D.电流表的示数变化了0.4 A
    10.如图所示,长度、横截面积一样,材料不同的两个长方体电阻串联在电路中,电阻分别为R1=2 Ω,R2=4 Ω,在它们表面涂上厚度一样的蜡,现在闭合开关给它们通电,过一段时间后,我们观察到( )
    A.R1上的蜡熔化得快 B.R2上的蜡熔化得快
    C.R1、R2上的蜡熔化得一样快 D.无法比较
    二、填空题(每空2分,共28分)
    11.对人体来说安全电压不高于________V;家庭电路中触电事故有单线触电和双线触电两种,都是人体直接或间接跟________(填“火”或“零”)线接触造成的。
    12.某导体的电阻是10 Ω,通过3 A的电流时,1 min产生的热量是________J。请列举一个生产或生活中利用电流热效应的例子:__________________。
    13.如图所示的电路,电阻R1=3 Ω、R2=2 Ω。闭合开关S,电流表A的示数 __________,电流表A1的示数 __________(以上均填“变大”“变小”或“不变”),电压表的示数的变化量与电流表A的示数的变化量之比等于__________ Ω。

    14.如图所示的电路,电源电压恒为6 V,电阻R1=3 Ω,R2 最大阻值为10 Ω。闭合开关S,当滑片P置于a端时,电压表的示数为__________V,置于b端时,电压表的示数为__________V,滑片P从a端移向b端的过程中,电流表的示数________(填“变大”“变小”或“不变”)。
    15.标有“1 A 6 W”的L1和“2 A 6 W”的L2两个灯泡并联接入电路中,如图所示,让其中一个灯泡正常发光,另一个灯泡的实际功率不超过额定功率,则该电路中干路电流是________A,两灯消耗的实际总功率为________W。
    16.从产品说明书得知,一台“6 V 3 W”的迷你型小风扇,电动机线圈阻值为0.1 Ω,则小风扇正常工作1 min消耗的电能为________J;电动机线圈1 min产生的热量为________J。
    三、作图题(每题6分,共12分)
    17.按照图甲所示电路图,将图乙中各元件连接起来。(用笔画线表示导线,导线不允许交叉)
    18.某家用电动食品粉碎机有两开关S1、S2,要合上开关S1,而且要用力下压盖子(会闭合开关S2),粉碎机才会工作。在图中连接粉碎机的电动机及S1、S2,使其能按上述要求工作。
    四、实验与探究题(每题10分,共20分)
    19.在“测量小灯泡的电阻”实验中,小灯泡正常工作时的电压是2.5 V。
    (1)请你用笔画线代替导线将图甲所示的电路连接完整。
    (2)小梦在接完最后一根导线时,小灯泡立即发光,请你分析产生这一现象的原因是___________________________________________________________。
    (3)排除故障后,继续实验,如图乙所示是小灯泡正常发光时的电流,此时灯丝的电阻为________Ω。
    (4)大梦和小梦按照老师的要求,设计了在缺少电流表时测量某定值电阻阻值的方案:
    大梦:用如图丙所示的电路(滑动变阻器最大阻值已知),闭合开关分别读出滑片在A、B两端时电压表的示数,然后计算出待测电阻的阻值。
    小梦:把一个电压表分别接在定值电阻和另一阻值已知的定值电阻两端,如图丁所示,闭合开关,读出电压表的示数,然后计算出待测电阻的阻值。
    你认为__________设计的方案好,理由是_____________________________
    ________________________________________________________________。
    20.小华做“测量小灯泡的电功率”的实验,并探究小灯泡亮度与电功率的关系。电源电压为4 V,保持不变。小灯泡额定电压为2.5 V,滑动变阻器标有“20 Ω 1 A”字样。
    (1)图甲是小华正准备接入最后一根导线(图中虚线所示)时的实验电路,请指出图中在器材操作上存在的不妥之处:_________________________________。
    (2)下表是记录与处理实验数据的表格(部分)。表中A和B处内容是___________和__________________________。


    (3)实验中测出小灯泡在U=2.0 V时的电功率后,要测量其额定功率,滑动变阻器的滑片应向________移动;当电压表的示数达到额定电压时,电流表的示数如图乙所示,则小灯泡的额定功率为________W。
    (4)小明认为(2)中表格内数据不是真实的。你________(填“同意”或“不同意”)小明的观点,写出你判断的依据。答:___________________________________
    ________________________________________________________________。
    五、综合应用题(10分)
    21.在学校综合实践活动课上,小玲设计了一个电子身高测量仪,如图所示。电源电压U=6 V,定值电阻R0=30 Ω,滑动变阻器的最大阻值为30 Ω,电压表的示数与身高的关系如下表所示。某次测量中,电流表示数为0.12 A,求此时:
    (1)电路的总功率是多少?
    (2)滑动变阻器接入电路的阻值是多少?
    (3)被测同学的身高是多少?
    答案
    一、1.B 点拨:验电器A缺少电子,验电器B多余电子,用金属棒连接两者,验电器A吸引自由电子,使自由电子从B到A。
    2.A 点拨:在电路中串联电阻,电路中的电流只会减小,C和D排除。而给R并联一个相同阻值的电阻,则干路电流就可增大为0.6 A。
    3.A
    4.A 点拨:控制日光灯的开关应接在火线与日光灯之间;且日光灯是并联的。
    5.C 点拨:图中电压表测量的是电源电压,滑片移动时电压表示数不变。滑片向b端移动,滑动变阻器所在支路电阻增大,其支路电流减小,则干路电流减小,即电流表示数减小。
    6.C 点拨:若两只小灯泡规格相同,则通过它们的电流相同,无法探究电功率与电流的关系。
    7.D 点拨:由于两灯串联,总电压小于两灯额定电压之和,故两灯不可能同时正常发光,故A错误;由于两灯的电阻不同,通过的电流相等,故实际功率不同,亮度不同,故B错误;由题中数据可以求出灯泡L1的电阻大于灯泡L2的电阻,故灯泡L1的实际功率大于灯泡L2的实际功率,灯泡L1比灯泡L2亮,故C错误,D正确。
    8.C
    9.D 点拨:由图甲可知,R1与R串联,电压表测量滑动变阻器R1两端的电压;根据P=UI=eq \f(U2,R),由图乙可得:0.9 W=eq \f(U12,10 Ω),U1=3 V;0.8 W=eq \f(U22,20 Ω),U2=4 V;两次电路中对应的电流I1=eq \f(U1,R1)=eq \f(3 V,10 Ω)=0.3 A,I2=eq \f(U2,R1′)=eq \f(4 V,20 Ω)=0.2 A,则U=3 V+0.3 A·R ①,U=4 V+0.2 A·R ②,解得U=6 V,R=10 Ω,A错误;当滑片滑到最左端时,电压表的最大示数为4 V,B错误;滑片在最左端时,电路总功率最小P小=eq \f(U2,R1max+R)=eq \f((6 V)2,20 Ω+10 Ω)=1.2 W,此时电路中电流最小I小=eq \f(U,R1max+R)=eq \f(6 V,20 Ω+10 Ω)=0.2 A;滑片在最右端时,电路总功率最大P大=eq \f(U2,R)=eq \f((6 V)2,10 Ω)=3.6 W,此时电路中电流最大I大=eq \f(U,R)=eq \f(6 V,10 Ω)=0.6 A,则ΔP=P大-P小=3.6 W-1.2 W=2.4 W,ΔI=I大-I小=0.6 A-0.2 A=0.4 A,C错误,D正确。
    10.B 点拨:由题可知电阻R1、R2串联,电流大小和通电时间都相同,R2>R1,根据Q=I2Rt可知,R2产生的热量多,上面的蜡熔化得更快些,A、C、D错误,B正确。
    二、11.36;火
    12.5 400 ;电饭锅(其他答案合理即可)
    点拨:Q=I2Rt=(3 A)2×10 Ω×60 s=5 400 J;在生活中利用电流热效应的有电饭锅、电熨斗、电热水器等。
    13.变大;不变;2
    14.0;6;不变
    15.2.5;7.5 点拨:额定电压U1=eq \f(P1,I1)=eq \f(6 W,1 A)=6 V,U2=eq \f(P2,I2)=eq \f(6 W,2 A)=3 V;灯泡电阻R1=eq \f(U1,I1)=eq \f(6 V,1 A)=6 Ω,R2=eq \f(U2,I2)=eq \f(3 V,2 A)=1.5 Ω。两灯并联,所加最大电压U=U2=3 V;通过干路的电流I=eq \f(U,R1)+eq \f(U,R2)=eq \f(3 V,6 Ω)+eq \f(3 V,1.5 Ω)=2.5 A,两灯消耗的实际总功率P=UI=3 V×2.5 A=7.5 W。
    16.180;1.5 点拨:消耗的电能为W=Pt=3 W×60 s=180 J;电路中通过线圈的电流为I=eq \f(P,U)=eq \f(3 W,6 V)=0.5 A。电动机线圈产生的热量为Q=I2Rt=(0.5 A)2×
    0.1 Ω×60 s=1.5 J。
    三、17.解:如图所示。
    18.解:如图所示。
    点拨:由题知,两开关同时闭合电动机才能工作,故两开关应串联在电路中;由家庭电路中安全用电原则知开关应接在火线与电动机之间。
    四、19.解:(1)如图所示。
    (2)连接电路时,开关未断开 (3)5
    (4)大梦;测量电压时不需要换接电压表,操作简单方便
    20.解:(1)连接电路时,开关未断开
    (2)小灯泡的电功率P/W;小灯泡的发光情况
    (3)右;0.8
    (4)同意;滑动变阻器的最大阻值为20 Ω,此组数据中滑动变阻器接入电路的阻值为30 Ω,超过滑动变阻器的最大阻值
    点拨:(1)连接电路时,开关要断开,滑动变阻器要调到阻值最大处,这样是为了电路安全。(2)因为要测量小灯泡的电功率并且探究小灯泡的亮度与电功率的关系,所以表格后面两栏应该是:小灯泡的电功率P/W和小灯泡的发光情况。(3)小灯泡的实际电压为2.0 V,而小灯泡的额定电压为2.5 V,因此要增大小灯泡两端的电压,就要增大电流,减小滑动变阻器连入电路中的电阻,应将滑片P向右移动;电流表选的是0~0.6 A量程,分度值为0.02 A,读数为0.32 A,小灯泡的额定功率为P=UI=2.5 V×0.32 A=0.8 W。(4)当小灯泡的电压为1.0 V时,滑动变阻器两端的电压为UP=U-U灯=4 V-1.0 V=
    3 V,此时滑动变阻器连入电路中的电阻为RP=eq \f(UP,I)=eq \f(3 V,0.1 A)=30 Ω,而滑动变阻器的最大阻值为20 Ω,因此表格内数据不是真实的。
    五、21.解:(1)电路的总功率P=UI=6 V×0.12 A=0.72 W。
    (2)电路的总电阻R=eq \f(U,I)=eq \f(6V,0.12A)=50 Ω,
    滑动变阻器接入电路中的阻值R滑=R-R0=50 Ω-30 Ω=20 Ω。
    (3)电压表测滑动变阻器两端电压,
    电压表的示数U=IR滑=0.12 A×20 Ω=2.4 V,
    由表中数据可知,当电压表示数为2.4 V时,对应的身高是170 cm。
    小灯泡
    的规格
    电压表的
    示数U/V
    电流表的
    示数I/A
    A
    B
    U额=2.5 V
    1.0
    0.1


    电压表示数U/V
    0
    0.9
    1.5
    2
    2.4
    2.7
    3
    身高h/cm
    150
    155
    160
    165
    170
    175
    180
