2021年中考物理二轮复习 重难知识提分方案（十五）电与磁

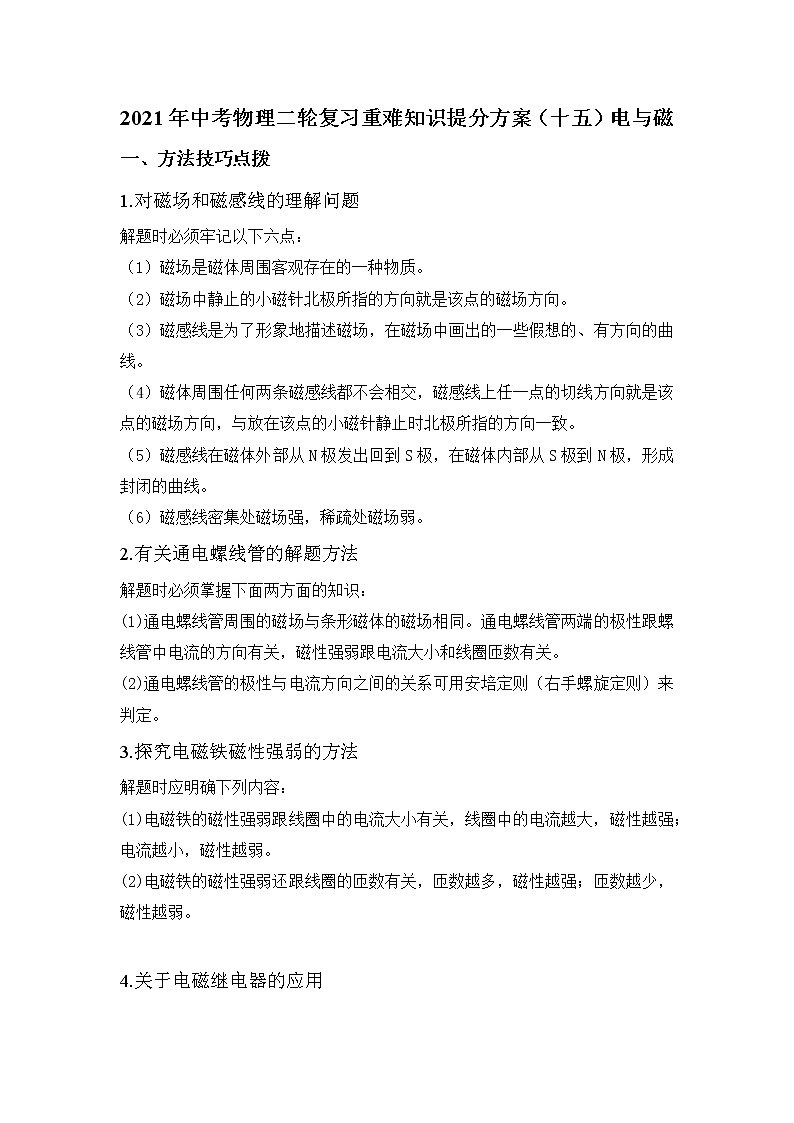

2021年中考物理二轮复习重难知识提分方案（十五）电与磁

一、方法技巧点拨

1.对磁场和磁感线的理解问题

解题时必须牢记以下六点：
（1）磁场是磁体周围客观存在的一种物质。
（2）磁场中静止的小磁针北极所指的方向就是该点的磁场方向。
（3）磁感线是为了形象地描述磁场，在磁场中画出的一些假想的、有方向的曲线。
（4）磁体周围任何两条磁感线都不会相交，磁感线上任一点的切线方向就是该点的磁场方向，与放在该点的小磁针静止时北极所指的方向一致。
（5）磁感线在磁体外部从N极发出回到S极，在磁体内部从S极到N极，形成封闭的曲线。
（6）磁感线密集处磁场强，稀疏处磁场弱。
2.有关通电螺线管的解题方法
解题时必须掌握下面两方面的知识：
(1)通电螺线管周围的磁场与条形磁体的磁场相同。通电螺线管两端的极性跟螺线管中电流的方向有关，磁性强弱跟电流大小和线圈匝数有关。
(2)通电螺线管的极性与电流方向之间的关系可用安培定则（右手螺旋定则）来判定。
3.探究电磁铁磁性强弱的方法

解题时应明确下列内容：

(1)电磁铁的磁性强弱跟线圈中的电流大小有关，线圈中的电流越大，磁性越强；电流越小，磁性越弱。
(2)电磁铁的磁性强弱还跟线圈的匝数有关，匝数越多，磁性越强；匝数越少，磁性越弱。


4.关于电磁继电器的应用

分析电磁继电器的应用问题时，首先必须明确电磁继电器电路由控制电路和工作电路组成，分清哪部分是低压控制电路，哪部分是高压工作电路；然后按各活动元件工作的先后顺序说明，可以从控制电路是通电还是断电开始分析，再分析电磁铁是否有磁性电磁铁是否吸引衔铁，动触点与哪些静触点接触，使哪一部分工作电路接通，哪些用电器工作。
5.探究磁场对通电导线的作用

解题时应明确：

（1）通电导线在磁场中受到力的作用，力的方向跟导线中的电流方向和磁场方向有关。当改变其中一个方向时，通电导线的受力方向改变；当电流方向和磁场方向同时改变时，通电导线的受力方向不变。

（2）电动机的工作原理是通电线圈在磁场中受力转动；电动机的转向跟电流的方向和磁场的方向有关，电动机的转速大小跟电流的大小和磁场的强弱有关。

（3）电动机工作时的能量转化是电能转化为机械能。
6.探究电磁感应现象
    解题时应明确：在电磁感应现象中，感应电流的方向跟导体切割磁感线的运动方向和磁场方向有关，探究时用到了控制变量法。若使导体运动方向与原运动方向相反，或将磁场方向改为与原方向相反，则感应电流方向将与原方向相反；若将导体运动方向和磁场方向都变为和原方向相反，则感应电流的方向不变。

二、重难知识提分训练

1.如图所示，小磁针静止在螺线管附近，闭合开关后，下列判断正确的是(   )


A.通电螺线管的左端为N极 B.通电螺线管外A点磁场的方向向右

C.小磁针N极指向左  D.小磁针S极指向左

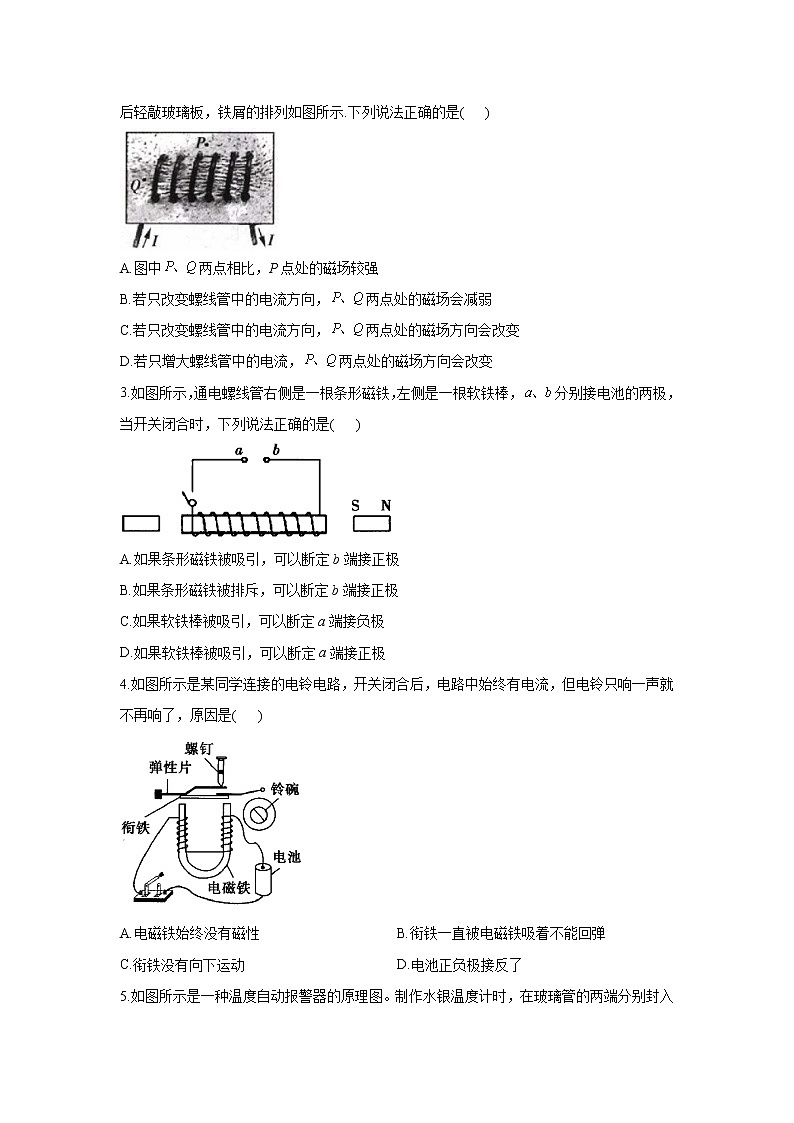

2.小明在一块有机玻璃板上安装了一个用导线绕成的螺线管，在板面上均匀撒满铁屑，通电后轻敲玻璃板，铁屑的排列如图所示.下列说法正确的是(   )


A.图中两点相比，P点处的磁场较强

B.若只改变螺线管中的电流方向，两点处的磁场会减弱

C.若只改变螺线管中的电流方向，两点处的磁场方向会改变

D.若只增大螺线管中的电流，两点处的磁场方向会改变

3.如图所示，通电螺线管右侧是一根条形磁铁，左侧是一根软铁棒，分别接电池的两极，当开关闭合时，下列说法正确的是(   )


A.如果条形磁铁被吸引，可以断定b端接正极

B.如果条形磁铁被排斥，可以断定b端接正极

C.如果软铁棒被吸引，可以断定a端接负极

D.如果软铁棒被吸引，可以断定a端接正极

4.如图所示是某同学连接的电铃电路，开关闭合后，电路中始终有电流，但电铃只响一声就不再响了，原因是(   )


A.电磁铁始终没有磁性 B.衔铁一直被电磁铁吸着不能回弹

C.衔铁没有向下运动  D.电池正负极接反了

5.如图所示是一种温度自动报警器的原理图。制作水银温度计时，在玻璃管的两端分别封入一段金属丝。电池的两极分别与金属丝相连，当温度达到与电池正极相连的金属丝下端所指的温度时，电铃就响起来，发出报警信号。下列说法正确的是(   )

A.温度计中的水银是绝缘体

B.电铃响时，电磁铁右端是N极

C.温度降低到以下时，电铃响

D.电铃响且滑片向左移动时，电磁铁磁性减弱

6.如图所示，干电池底部吸有强磁铁（可导电），在干电池的正极上支有一“门”字形导线框，导线框B侧和套在强磁铁上的导电圆环C连接，导线框和圆环C能够一起绕干电池持续转动，圆环C在转动过程中与强磁铁接触良好.导线框转动的动力来源(   )


A.只有线框A侧受到磁场对电流的作用

B.只有线框B侧受到磁场对电流的作用

C.线框A侧、B侧都受到磁场对电流的作用

D.线框A侧、B侧都不受到磁场对电流的作用，是受到的其他外力

7.如图是探究“通电导线在磁场中受力”的实验装置。接通电路瞬间，原来静止的导线向右运动。要使导线向左运动，可行的措施是(   )


A.将磁体的N、S极对调 B.增大电源电压

C.换用磁性更强的磁体 D.将磁体的N、S极对调，同时改变电流的方向

8.如图所示的小制作中，装置A中有磁铁和可转动的线圈。当有风吹向风扇时扇叶转动，引起灯泡发光。装置A的工作原理是(   )


A.通电线圈周围存在磁场 B.电磁感应

C.通电线圈能在磁场中转动 D.磁极间相互作用

9.小罗把两个玩具电机用导线连接在一起（如图所示），用力快速拨动甲电机的转叶，发现乙电机的转叶也缓慢转动起来。对这个现象分析正确的是(   )


A.“甲电机”将电能转化为机械能 B.“乙电机”将机械能转化为电能

C.“甲电机”依据电磁感应来工作 D.两电机的工作原理是相同的

10.如图所示是交流发电机原理示意图，线圈逆时针转动时产生了感应电流，边的电流方向和边恰好相反，其原因是(   )


A.边靠近S极，边靠近N极

B.两边切割磁感线运动方向相反

C.两边所处的磁场方向相反

D.线圈在做逆时针转动，若改为顺时针转动，则方向相同

11.如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关和时，小磁针N极指向右端，则电磁铁的左端为______极，电源右端为______极。要使指示灯变亮，滑动变阻器的滑片应向______滑动。


12.在这次疫情期间，小华经常在家中做饭，一天他在冰箱中找东西拿来做饭，当他还没有把冰箱门完全关闭时，冰箱门却被吸过去紧紧关闭了，他想到了磁极间的相互作用，于是他做了如图16-2-5所示的实验，用细线悬挂的磁体磁极未知。当闭合电路开关S后，磁体的B端与通电螺线管左端相互吸引，则A端是磁体的______极。断开开关S，磁体静止时，A端会指向地理的______（选填“北方”或“南方”）。


13.用如图所示的实验装置探究“产生感应电流的条件”.


（1）实验中，通过观察__________来判断电路中是否有感应电流.

（2）闭合开关，若导体不动，左右水平移动磁铁，电路中_____（填“有”或“无”）感应电流.

（3）在仪器和电路连接都完好的情况下，某小组的实验现象不太明显.请提出一条改进措施：__________.

答案以及解析

1.答案：D

解析：闭合开关，根据安培定则可知，通电螺线管右端为N极，选项A错误；在通电螺线管外部，磁感线从N极出发，回到S极，故A点磁场的方向向左，选项B错误；同名磁极相互排斥，异名磁极相互吸引，故小磁针N极指向右，S极指向左，选项C错误，D正确。

2.答案：C

解析：两点相比，Q点离磁极近，Q点处的磁场较强，A错误；只改变螺线管中的电流方向，螺线管两端的磁极会改变，两点处的磁场强弱不变，磁场方向改变，B错误、C正确；若只增大螺线管中的电流，螺线管周围的磁场增强，但两点处的磁场方向不变，D错误.

3.答案：B

解析：如果条形磁铁被吸引，则通电螺线管的右端为N极，根据安培定则可判断，a端接正极，b端接负极，故A错误；如果条形磁铁被排斥，则通电螺线管的右端为S极，根据安培定则可判断，a端接负极，b端接正极，故B正确；如果软铁棒被吸引，说明通电螺线管有磁性，但不能断定其磁极，故C、D错误.

4.答案：B

解析：开关闭合后，电路中有电流，电磁铁有磁性，吸引衔铁，衔铁被吸下的同时，打击铃碗，发出声音.电路始终接通，电磁铁始终吸引衔铁，衔铁不会回弹，所以铃锤不能重复击打铃碗.故选B.

5.答案：B

解析：水银是导体，A错；由题图可知，当温度升高至74 ℃时，水银与玻璃管上端的金属丝接触，电磁铁所在的电路被接通，电磁铁具有磁性，吸引触点开关使之闭合，电铃工作而发出响声，根据安培定则可知，电磁铁的右端为N极，B正确，C错；当滑片向左移动时，滑动变阻器连入电路的电阻减小，电磁铁所在的电路中的电流增大，故电磁铁的磁性增强，D错.

6.答案：B

解析：干电池底部吸有强磁铁，周围存在磁场，导线框B侧和套在强磁铁上的导电圆环C连接，则导线框B侧有电流通过（即导线框B侧是通电导体），所以导线框B侧受到磁场对电流的作用力而运动；而线框A侧没有通电，所以A侧没有受到磁场的作用力.

7.答案：A

解析：通电导线在磁场中受力的方向与磁场方向和电流方向两个因素有关；将磁体的磁极对调，磁场方向与原来相反，则导线受力的方向与原来相反，能使导线向左运动，A可行；增大电源电压或换用磁性更强的磁体，都会改变受力大小，增加导线的运动速度，不能改变导线中的电流方向或磁场方向，不能改变受力方向和运动方向，B、C不可行；将磁体的N、S极对调，同时改变电流的方向，不会改变受力方向，不能使导线向左运动，D不可行。故选A。

8.答案：B

解析：装置A中有磁铁和可转动的线圈，当有风吹向风扇时扇叶转动，相当于线圈在磁场中转动，切割磁感线，从而产生感应电流，引起灯泡发光，是利用电磁感应的原理工作的，故B正确。

9.答案：C

解析：用力快速拨动甲电机的转叶，发现乙电机的转叶也缓慢转动起来，甲电机相当于发电机，其工作原理是电磁感应现象，将机械能转化为电能，故A错误，C正确；甲电机转动，带动乙电机也转动，乙电机相当于电动机，其工作原理是通电导体在磁场中受力的作用，将电能转化为机械能，故B错误；由以上分析可知，甲电机和乙电机的工作原理不同，故D错误。

10.答案：B

解析：线圈逆时针转动时产生了感应电流，据题图可知，边和边切割磁感线的方向相反，所处的磁场方向相同，所以感应电流的方向相反，故B正确.

11.答案：N（北）；正（“+”）；左

解析：小磁针N极指向右，根据同名磁极相互排斥，异名磁极相互吸引，电磁铁右端为S极，左端为N极；由安培定则可知，电源右端为电源正极；要使指示灯变亮，GMR阻值要变小，电磁铁磁性要增强，滑动变阻器滑片应向左移动。

12.答案：N；北方

解析：当闭合电路开关S后，电流从螺线管右端流入，左端流出，根据安培定则可知，螺线管左端为N极；由于磁体的B端与通电螺线管左端相互吸引，根据异名磁极相互吸引可知，B端是磁体的S极，A端是磁体的N极；由于地磁的N极在地理的南极附近，地磁的S极在地理的北极附近，且磁体受地磁场的影响，所以磁体静止时，B端会指向地理的南方，A端会指向地理的北方。

13.答案：（1）灵敏电流计的指针是否偏转

（2）有

（3）将导体换成多匝线圈；使用磁性更强的磁铁；增大导体切割磁感线运动的速度等，答案合理，只写一条即可

解析：（2）产生感应电流的条件是闭合电路的一部分导体在磁场中做切割磁感线运动，磁铁左右水平运动，以磁铁为参照物，导体就是水平运动的，做的是切割磁感线的运动，所以就会产生感应电流.

（3）指针没有明显偏转，是由于产生的感应电流太小，或者灵敏电流计的量程太大.由于感应电流是导体在磁场中做切割磁感线运动而产生的，其大小与导体运动的速度、磁场的强弱、切割磁感线的线圈的匝数有关.可采取的措施：采用灵敏度较高的小量程灵敏电流计；用多匝线圈代替单根导体；加快导体的切割速度；使用磁性更强的磁铁.
