初中物理苏科版八年级下册重力 力的示意图复习练习题

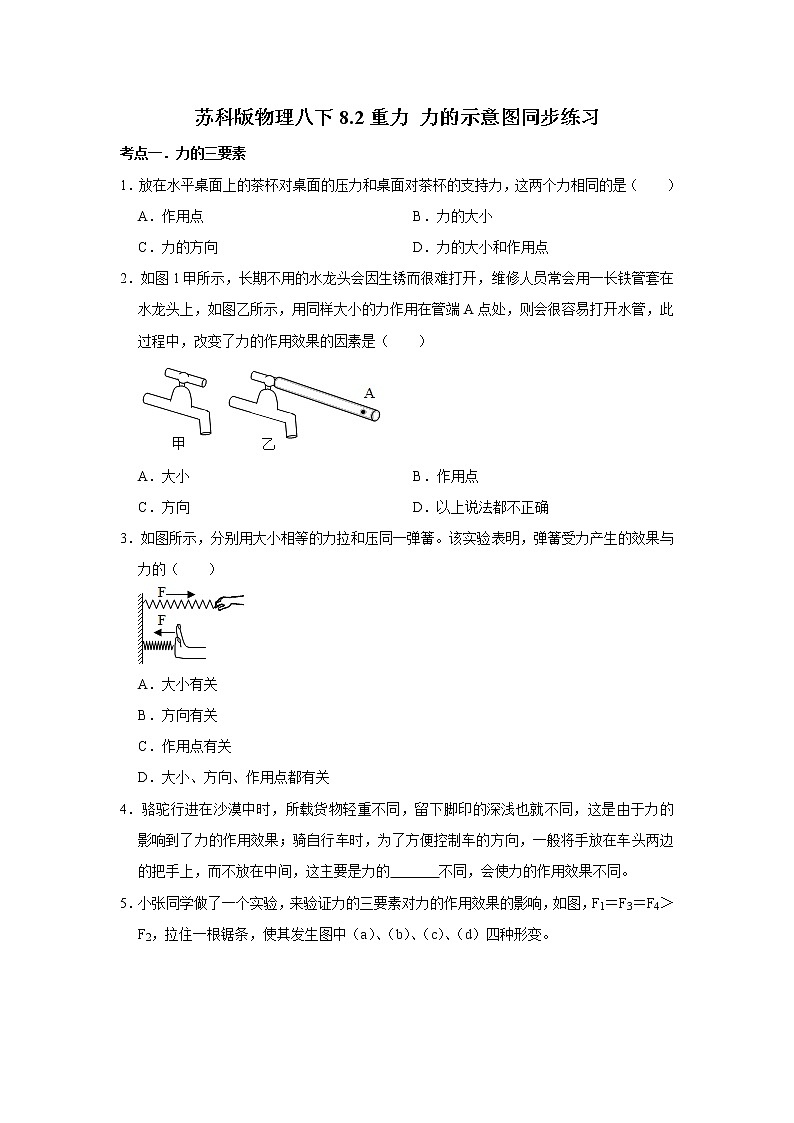

苏科版物理八下8.2重力 力的示意图同步练习

考点一．力的三要素

1．放在水平桌面上的茶杯对桌面的压力和桌面对茶杯的支持力，这两个力相同的是（　　）

A．作用点 B．力的大小

C．力的方向 D．力的大小和作用点

2．如图1甲所示，长期不用的水龙头会因生锈而很难打开，维修人员常会用一长铁管套在水龙头上，如图乙所示，用同样大小的力作用在管端A点处，则会很容易打开水管，此过程中，改变了力的作用效果的因素是（　　）

A．大小 B．作用点

C．方向 D．以上说法都不正确

3．如图所示，分别用大小相等的力拉和压同一弹簧。该实验表明，弹簧受力产生的效果与力的（　　）

A．大小有关

B．方向有关

C．作用点有关

D．大小、方向、作用点都有关

4．骆驼行进在沙漠中时，所载货物轻重不同，留下脚印的深浅也就不同，这是由于力的　   　影响到了力的作用效果；骑自行车时，为了方便控制车的方向，一般将手放在车头两边的把手上，而不放在中间，这主要是力的　   　不同，会使力的作用效果不同。

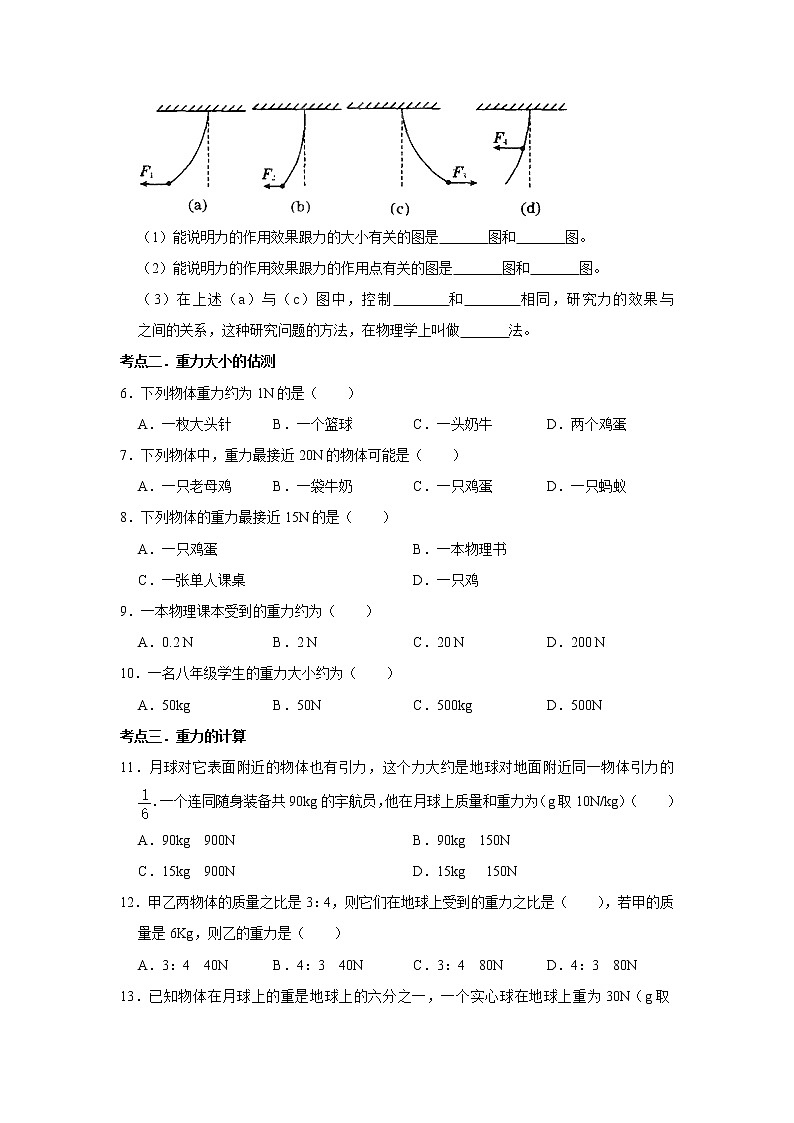

5．小张同学做了一个实验，来验证力的三要素对力的作用效果的影响，如图，F1＝F3＝F4＞F2，拉住一根锯条，使其发生图中（a）、（b）、（c）、（d）四种形变。

（1）能说明力的作用效果跟力的大小有关的图是　   　图和　   　图。

（2）能说明力的作用效果跟力的作用点有关的图是　   　图和　   　图。

（3）在上述（a）与（c）图中，控制　   　和　   　相同，研究力的效果与　   　之间的关系，这种研究问题的方法，在物理学上叫做　   　法。

考点二．重力大小的估测

6．下列物体重力约为1N的是（　　）

A．一枚大头针 B．一个篮球 C．一头奶牛 D．两个鸡蛋

7．下列物体中，重力最接近20N的物体可能是（　　）

A．一只老母鸡 B．一袋牛奶 C．一只鸡蛋 D．一只蚂蚁

8．下列物体的重力最接近15N的是（　　）

A．一只鸡蛋 B．一本物理书

C．一张单人课桌 D．一只鸡

9．一本物理课本受到的重力约为（　　）

A．0.2 N B．2 N C．20 N D．200 N

10．一名八年级学生的重力大小约为（　　）

A．50kg B．50N C．500kg D．500N

考点三．重力的计算

11．月球对它表面附近的物体也有引力，这个力大约是地球对地面附近同一物体引力的．一个连同随身装备共90kg的宇航员，他在月球上质量和重力为（g取10N/kg）（　　）

A．90kg  900N B．90kg  150N

C．15kg  900N D．15kg   150N

12．甲乙两物体的质量之比是3：4，则它们在地球上受到的重力之比是（　　），若甲的质量是6Kg，则乙的重力是（　　）

A．3：4  40N B．4：3  40N C．3：4  80N D．4：3  80N

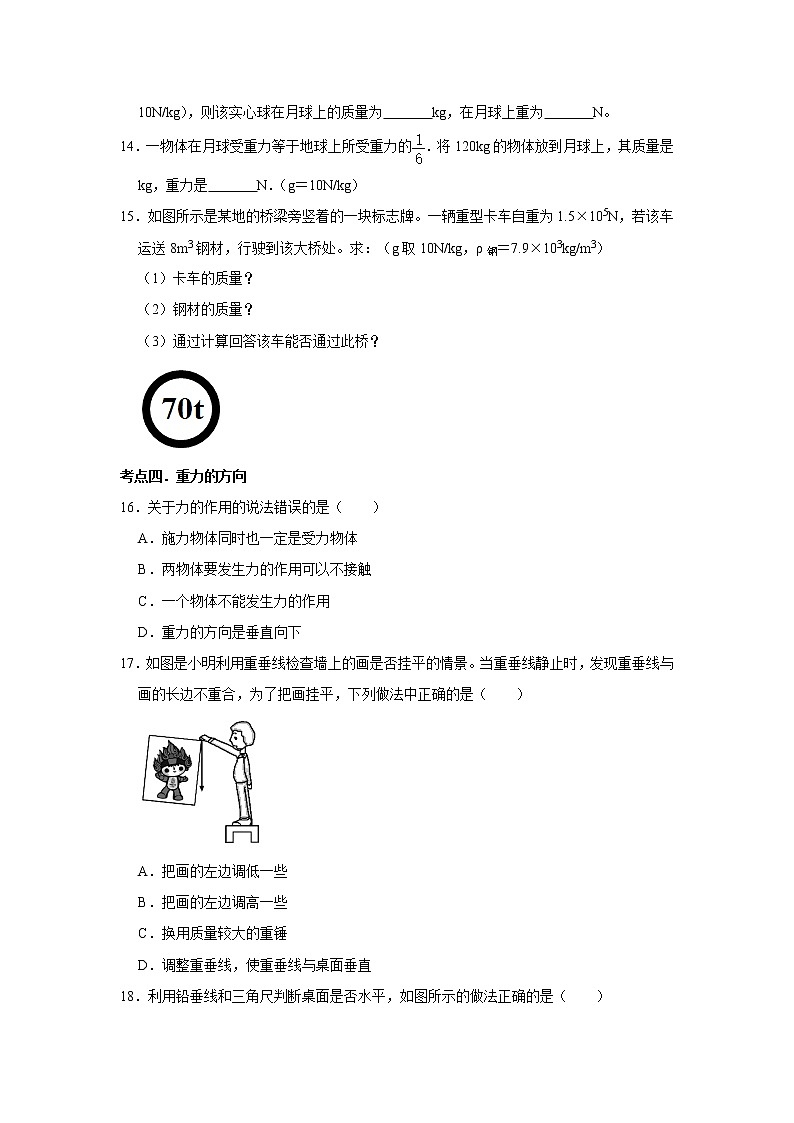

13．已知物体在月球上的重是地球上的六分之一，一个实心球在地球上重为30N（g取10N/kg），则该实心球在月球上的质量为　   　kg，在月球上重为　   　N。

14．一物体在月球受重力等于地球上所受重力的．将120kg的物体放到月球上，其质量是　   　kg，重力是　   　N．（g＝10N/kg）

15．如图所示是某地的桥梁旁竖着的一块标志牌。一辆重型卡车自重为1.5×105N，若该车运送8m3钢材，行驶到该大桥处。求：（g取10N/kg，ρ钢＝7.9×103kg/m3）

（1）卡车的质量？

（2）钢材的质量？

（3）通过计算回答该车能否通过此桥？

考点四．重力的方向

16．关于力的作用的说法错误的是（　　）

A．施力物体同时也一定是受力物体

B．两物体要发生力的作用可以不接触

C．一个物体不能发生力的作用

D．重力的方向是垂直向下

17．如图是小明利用重垂线检查墙上的画是否挂平的情景。当重垂线静止时，发现重垂线与画的长边不重合，为了把画挂平，下列做法中正确的是（　　）

A．把画的左边调低一些

B．把画的左边调高一些

C．换用质量较大的重锤

D．调整重垂线，使重垂线与桌面垂直

18．利用铅垂线和三角尺判断桌面是否水平，如图所示的做法正确的是（　　）

A． B．

C． D．

19．如图所示为水平仪放在水平窗台时的情形，若发现重锤偏向左侧，则可判断窗台（　　）

A．右高左低 B．左高右低 C．左右相平 D．无法判断

20．建筑工地上，砖工师傅常用重垂线检查墙砌得是否　   　，其原理是根据　   　。

考点五．重力示意图

21．一个圆球在圆弧面内滚动，下面几个图中能够正确表示其所受重力的示意图的是（　　）

A． B．

C． D．

22．根据题目要求作图。如图所示，一个方形木块从斜面上滑下，请画出木块下滑时所受重力的示意图。

23．画出图中放在斜面上物体所受重力的示意图。

24．在图中，足球在空中飞行，画出它飞行时所受重力的示意图。

25．如图所示，请画出小球重力的示意图。

苏科版物理八下8.2重力 力的示意图

参考答案

一．力的三要素（共5小题）

1．放在水平桌面上的茶杯对桌面的压力和桌面对茶杯的支持力，这两个力相同的是（　　）

A．作用点 B．力的大小

C．力的方向 D．力的大小和作用点

【解答】解：茶杯对桌面的压力和桌面对茶杯的支持力是一对相互作用力，二者大小相等、方向相反、作用在两个物体上，所以二者的大小相等，方向和作用点都不相同。

故选：B。

2．如图1甲所示，长期不用的水龙头会因生锈而很难打开，维修人员常会用一长铁管套在水龙头上，如图乙所示，用同样大小的力作用在管端A点处，则会很容易打开水管，此过程中，改变了力的作用效果的因素是（　　）

A．大小 B．作用点

C．方向 D．以上说法都不正确

【解答】解：长铁管套在水管上，力的大小、方向没有变化，但力的作用点发生了变化；影响力的作用效果﹣﹣很容易打开水管，可见力的作用点影响力的作用效果。

故选：B。

3．如图所示，分别用大小相等的力拉和压同一弹簧。该实验表明，弹簧受力产生的效果与力的（　　）

A．大小有关

B．方向有关

C．作用点有关

D．大小、方向、作用点都有关

【解答】解：由图可知，用力向右拉弹簧时，弹簧变长；用力向左压弹簧时，弹簧变短；由此可见，在力的大小与作用点相同时，力的方向不同，力的作用效果不同。

故选：B。

4．骆驼行进在沙漠中时，所载货物轻重不同，留下脚印的深浅也就不同，这是由于力的　大小不同　影响到了力的作用效果；骑自行车时，为了方便控制车的方向，一般将手放在车头两边的把手上，而不放在中间，这主要是力的　作用点　不同，会使力的作用效果不同。

【解答】解：（1）骆驼的脚与沙漠的接触面积一定，留下脚印的深浅也就不同，说明他们对沙滩的压力效果不同，也就是压强不同，所载货物轻重不同，这是由于压力的大小不同影响到了力的作用效果。

（2）骑自行车时，为了方便控制车的方向，用大小、方向相同的力在车头两边的把手上与放在中间作用效果不同；所以力的大小和方向是一定的，力的作用点不同，力的作用效果不同，这主要是力的作用点不同而引起的力的作用效果不同。

故答案为：大小不同；作用点。

5．小张同学做了一个实验，来验证力的三要素对力的作用效果的影响，如图，F1＝F3＝F4＞F2，拉住一根锯条，使其发生图中（a）、（b）、（c）、（d）四种形变。

（1）能说明力的作用效果跟力的大小有关的图是　a　图和　b　图。

（2）能说明力的作用效果跟力的作用点有关的图是　a　图和　d　图。

（3）在上述（a）与（c）图中，控制　力的大小　和　作用点　相同，研究力的效果与　方向　之间的关系，这种研究问题的方法，在物理学上叫做　控制变量　法。

【解答】解：

（1）能说明力的作用效果跟力的大小有关的图a和b，因为这两个实验中，力的方向和作用点相同，只有力的大小不同；

（2）能说明力的作用效果跟力的作用点有关的图是a和d；因为这两个实验中，力的大小和方向相同，只有力的作用点不同；

（3）在（a）与（c）图中，控制力的大小和作用点相同，研究力的效果与力的方向之间的关系。这种研究问题的方法，在物理学上叫做控制变量法。

故答案为：

（1）a、b；（2）a、d；（3）力的大小；作用点；方向；控制变量。

二．重力大小的估测（共5小题）

6．下列物体重力约为1N的是（　　）

A．一枚大头针 B．一个篮球 C．一头奶牛 D．两个鸡蛋

【解答】解：根据物体的重力可求出其质量；m＝＝＝0.1kg＝100g。

A、一枚大头针的质量在1g左右．故A不符合题意；

B、一个篮球的质量在600g左右。故B不符合题意；

C、一头奶牛的质量在200kg左右．故C不符合题意；

D、两个鸡蛋的质量在100g左右．故D符合题意。

故选：D。

7．下列物体中，重力最接近20N的物体可能是（　　）

A．一只老母鸡 B．一袋牛奶 C．一只鸡蛋 D．一只蚂蚁

【解答】解：因为G＝mg，所以物体的质量为m＝＝＝2kg。

A、一只老母鸡的质量在2kg左右。故A符合题意；

B、一袋牛奶的质量在200g＝0.2kg左右。故B不符合题意；

C、一只鸡蛋的质量在50g＝0.05kg左右。故C不符合题意；

D、一只蚂蚁的质量在20mg＝2×10﹣5kg左右。故D不符合题意。

故选：A。

8．下列物体的重力最接近15N的是（　　）

A．一只鸡蛋 B．一本物理书

C．一张单人课桌 D．一只鸡

【解答】解：

A、一只鸡蛋的质量约50g，重力约为G＝mg＝0.05kg×10N/kg＝0.5N，故A错误。

B、一本物理书的质量约200g，重力约为G＝mg＝0.2kg×10N/kg＝2N，故B错误。

C、一张单人课桌的质量约5kg，重力约为G＝mg＝5kg×10N/kg＝50N，故C错误。

D、一只鸡的质量约1.5kg，重力约为G＝mg＝1.5kg×10N/kg＝15N，故D正确。

故选：D。

9．一本物理课本受到的重力约为（　　）

A．0.2 N B．2 N C．20 N D．200 N

【解答】解：物理课本的质量约200g＝0.2kg，受到的重力约为：G＝mg＝0.2kg×10N/kg＝2N；故B正确。

故选：B。

10．一名八年级学生的重力大小约为（　　）

A．50kg B．50N C．500kg D．500N

【解答】解：

AC、kg是质量的单位，故AC不符合题意。

BD、中学生的质量在50kg左右，受到的重力大约为G＝mg＝50kg×10N/kg＝500N左右，故B不符合题意，D符合题意。

故选：D。

三．重力的计算（共5小题）

11．月球对它表面附近的物体也有引力，这个力大约是地球对地面附近同一物体引力的．一个连同随身装备共90kg的宇航员，他在月球上质量和重力为（g取10N/kg）（　　）

A．90kg  900N B．90kg  150N

C．15kg  900N D．15kg   150N

【解答】解：

（1）质量是物体的一种属性，它不随物体的形状、位置、温度和状态的改变而改变，故宇航员在月球上质量还是90kg；

（2）m＝90kg，取g＝10N/kg，

宇航员在地球上的重力为：

G＝mg＝90kg×10N/kg＝900N，

月球对它表面附近的物体也有引力，这个力大约是地球对地面附近同一物体引力的，

在月球上重力：

G月＝G地＝×900N＝150N；

可见，ACD错误、B正确。

故选：B。

12．甲乙两物体的质量之比是3：4，则它们在地球上受到的重力之比是（　　），若甲的质量是6Kg，则乙的重力是（　　）

A．3：4  40N B．4：3  40N C．3：4  80N D．4：3  80N

【解答】解：由G＝mg可得，甲、乙两物体受到的重力之比：

＝＝＝；

若甲的质量为6kg，则乙的质量：

m乙＝m甲＝×6kg＝8kg，

乙受到的重力：

G乙＝m乙g＝8kg×10N/kg＝80N。

故选：C。

13．已知物体在月球上的重是地球上的六分之一，一个实心球在地球上重为30N（g取10N/kg），则该实心球在月球上的质量为　3　kg，在月球上重为　5　N。

【解答】解：

实心球的质量：

m＝＝＝3kg；

因为物体在月球上的重是地球上的六分之一，

所以实心球在月球上重力：

G月＝G＝×30N＝5N。

故答案为：3；5。

14．一物体在月球受重力等于地球上所受重力的．将120kg的物体放到月球上，其质量是　120　kg，重力是　200　N．（g＝10N/kg）

【解答】解：

质量是物体的一种属性，不随物体位置而变化，则物体在月球上的质量与在地球上的质量相同，都是120kg；

物体在地球上的重力：G地＝mg＝120kg×10N/kg＝1200N

由题意可知，物体在月球上的重力：G月＝G地＝×1200N＝200N。

故答案为：120；200。

15．如图所示是某地的桥梁旁竖着的一块标志牌。一辆重型卡车自重为1.5×105N，若该车运送8m3钢材，行驶到该大桥处。求：（g取10N/kg，ρ钢＝7.9×103kg/m3）

（1）卡车的质量？

（2）钢材的质量？

（3）通过计算回答该车能否通过此桥？

【解答】解：

（1）由G＝mg得，卡车的质量：

m车＝＝＝1.5×104kg＝1.5×104×10﹣3t＝15t；

（2）由ρ＝得，钢材的质量：

m钢＝ρ钢V＝7.9×103kg/m3×8m3＝6.32×104kg＝63.2t；

（3）由图知，大桥能够承受的最大质量为70t，

卡车的总质量：m总＝m车+m钢＝15t+63.2t＝78.2t，

由于78.2t＞70t，所以该车不能通过此桥。

答：（1）汽车的质量为15t；

（2）钢材的质量为63.2t；

（3）该车不能通过此桥。

四．重力的方向（共5小题）

16．关于力的作用的说法错误的是（　　）

A．施力物体同时也一定是受力物体

B．两物体要发生力的作用可以不接触

C．一个物体不能发生力的作用

D．重力的方向是垂直向下

【解答】解：A、力的作用是相互的，施力物体同时也是受力物体，故A正确；

B、不接触的物体间可以产生力的作用，比如重力，故B正确；

C、力是物体对物体的作用，一个物体不能发生力的作用，故C正确；

D、重力的方向总是竖直向下，指向地心，故D错误。

故选：D。

17．如图是小明利用重垂线检查墙上的画是否挂平的情景。当重垂线静止时，发现重垂线与画的长边不重合，为了把画挂平，下列做法中正确的是（　　）

A．把画的左边调低一些

B．把画的左边调高一些

C．换用质量较大的重锤

D．调整重垂线，使重垂线与桌面垂直

【解答】解：重力的方向总是竖直向下的，如果这幅画的长边和重垂线是平行的，则画是竖直的（即放正），否则画不竖直；所以为了把画贴正，应调整画的位置，使画的长边与重垂线平行，也就是需要将画的左边调低一些。

故选：A。

18．利用铅垂线和三角尺判断桌面是否水平，如图所示的做法正确的是（　　）

A． B．

C． D．

【解答】解：三角尺有两个直角边，把三角尺竖直放置，一个直角边放在桌面上，另一个直角边放上重锤线，因为重力的方向是竖直向下的，如果重锤线与直角边是平行的，则表明桌面是水平的，故A符合题意；BCD都无法判定是否水平。

故选：A。

19．如图所示为水平仪放在水平窗台时的情形，若发现重锤偏向左侧，则可判断窗台（　　）

A．右高左低 B．左高右低 C．左右相平 D．无法判断

【解答】解；由于重力的方向始终是竖直向下的，所以重锤线始终在竖直方向，发现重锤偏向左侧，表明右边高，左边低，故A正确。

故选：A。

20．建筑工地上，砖工师傅常用重垂线检查墙砌得是否　竖直　，其原理是根据　重力的方向始终竖直向下　。

【解答】解：重力的方向是竖直向下的，它的最重要的一个应用就是：砖工师傅常用重垂线检查墙砌得是否竖直。

故答案为：竖直，重力的方向始终竖直向下。

五．重力示意图（共5小题）

21．一个圆球在圆弧面内滚动，下面几个图中能够正确表示其所受重力的示意图的是（　　）

A． B．

C． D．

【解答】解：重力的方向总是竖直向下的，图ABD的方向错误，故ABD错误，C正确；

故选：C。

22．根据题目要求作图。如图所示，一个方形木块从斜面上滑下，请画出木块下滑时所受重力的示意图。

【解答】解：由于木块是形状规则的物体，其重心在其几何中心上；不管是在斜面还是水平面，重力的方向总是竖直向下的，如图所示：

23．画出图中放在斜面上物体所受重力的示意图。

【解答】解：重力的作用点在物体的几何中心，过物体重心沿竖直向下的方向画一条有向线段，用G表示，如图所示：

24．在图中，足球在空中飞行，画出它飞行时所受重力的示意图。

【解答】解：足球的重心在球心，过球心沿竖直向下的方向画一条带箭头的线段，并标出符号G，如图所示：

25．如图所示，请画出小球重力的示意图。

【解答】解：重力的方向是竖直向下的，过小球球心画一条带箭头的竖直向下的有向线段，用G表示，如图所示：
