科学5.里面是怎样连接的备课ppt课件

这是一份科学5.里面是怎样连接的备课ppt课件，文件包含25《里面是怎样连接的》课件ppt、25《里面是怎样连接的》教案doc、25接线盒里面是怎样连接的mp4等3份课件配套教学资源，其中PPT共24页， 欢迎下载使用。

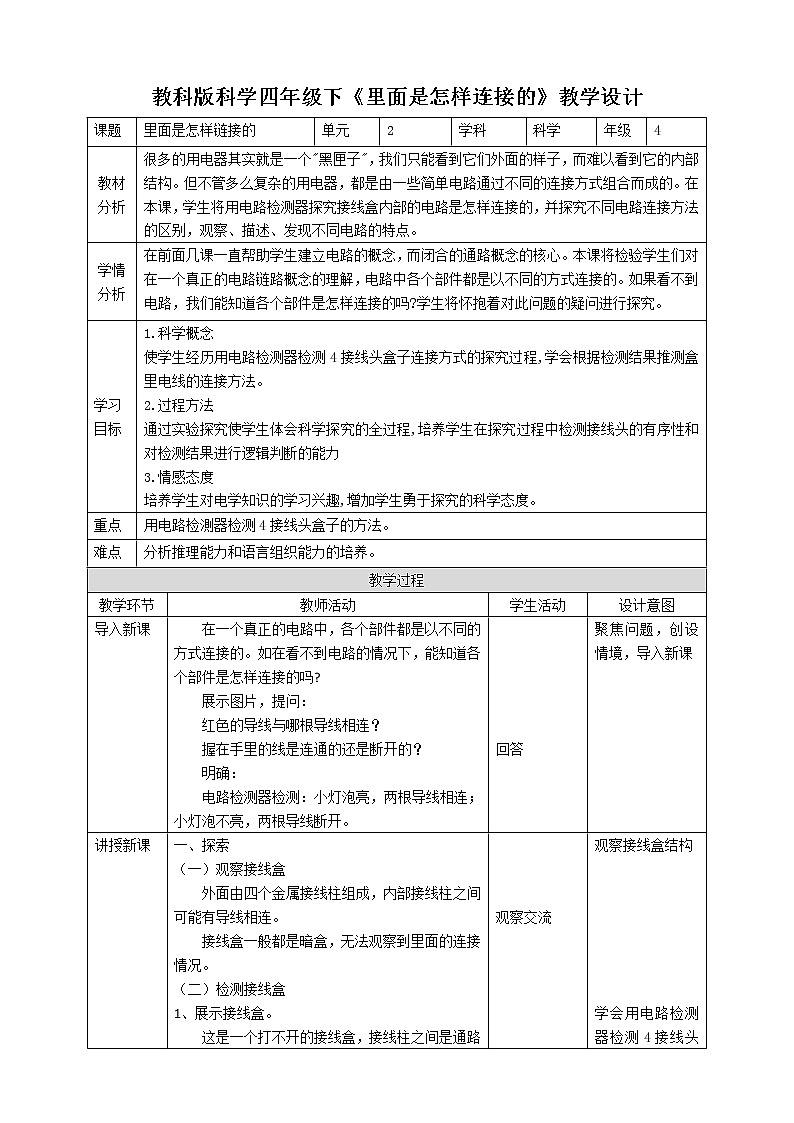

在一个真正的电路中，各个部件都是以不同的方式连接的。
如在看不到电路的情况下，能知道各个部件是怎样连接的吗?
红色的导线与哪根导线相连？握在手里的线是连通的还是断开的？
小灯泡亮，两根导线相连；小灯泡不亮，两根导线断开。
外面由四个金属接线柱组成，内部接线柱之间可能有导线相连
接线盒一般都是暗盒，无法观察到里面的连接情况。

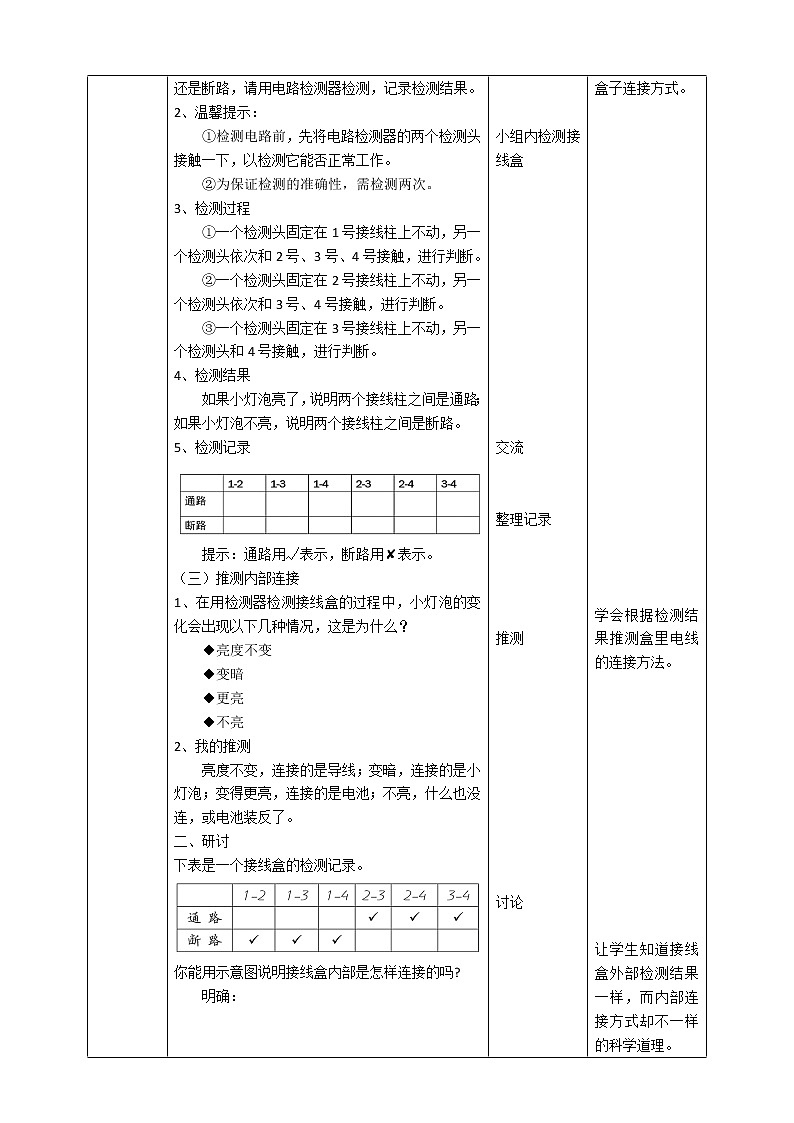

这是一个打不开的接线盒，接线柱之间是通路还是断路，请用电路检测器检测，记录检测结果。
①检测电路前，先将电路检测器的两个检测头接触一下，以检测它能否正常工作。
②为保证检测的准确性，需检测两次。
①一个检测头固定在1号接线柱上不动，另一个检测头依次和2号、3号、4号接触，进行判断。②一个检测头固定在2号接线柱上不动，另一个检测头依次和3号、4号接触，进行判断。③一个检测头固定在3号接线柱上不动，另一个检测头和4号接触，进行判断。
如果小灯泡亮了，说明两个接线柱之间是通路；如果小灯泡不亮，说明两个接线柱之间是断路。
提示：通路用√表示，断路用✘表示。
在用检测器检测接线盒的过程中，小灯泡的变化会出现以下几种情况，这是为什么？
◆亮度不变◆变暗◆更亮◆不亮
下表是一个接线盒的检测记录。
你能用示意图说明接线盒内部是怎样连接的吗?
接线盒外部检测结果一样，而内部连接方式却不一样。
1.用电路检测器检测连接盒的连接情况，发现如下结果：根据上图可知，接线盒里的电路连接最可能是（ ）
2.用简易电路检器试电路路两个连接点时，检器的小灯泡（ ），说明这两点之间是断路。A.始终完着 B.一直不亮 C.有时候亮一下3.在检测接线盒里电线的连接状态时，小灯泡亮了，说明这两个接线柱之间是( ) A.短路 B.断路 C.通路
1、使相同的材科，可以组成不同的电路。（ ）2、电路检测器连接到的地方，小灯泡就会亮。（ ）3、新买的导线在连接电路时，一定要剥去两端的部分塑料皮。（ ）4、用电路检测器检测至少需要重复两次。（ ）5、接线盒里的接线柱都是用导线连接的。（ ）
你们会自己组装暗盒吗？
组装材料：小灯泡、电池、导线、空暗盒
在暗箱里添加一节电池，或一个小灯泡，或一根导线。
检测一下自制暗盒的内部连接情况吧。
通过这节课的学习，我们经历了用电路检测器检测4接线头盒子连接方式的探究过程，学会根据检测结果推测盒里连线。同时发现，接线盒外部检测结果一样，而内部连接方式却不一样。
