小学教科版 (2017)8.模拟安装照明电路图文课件ppt

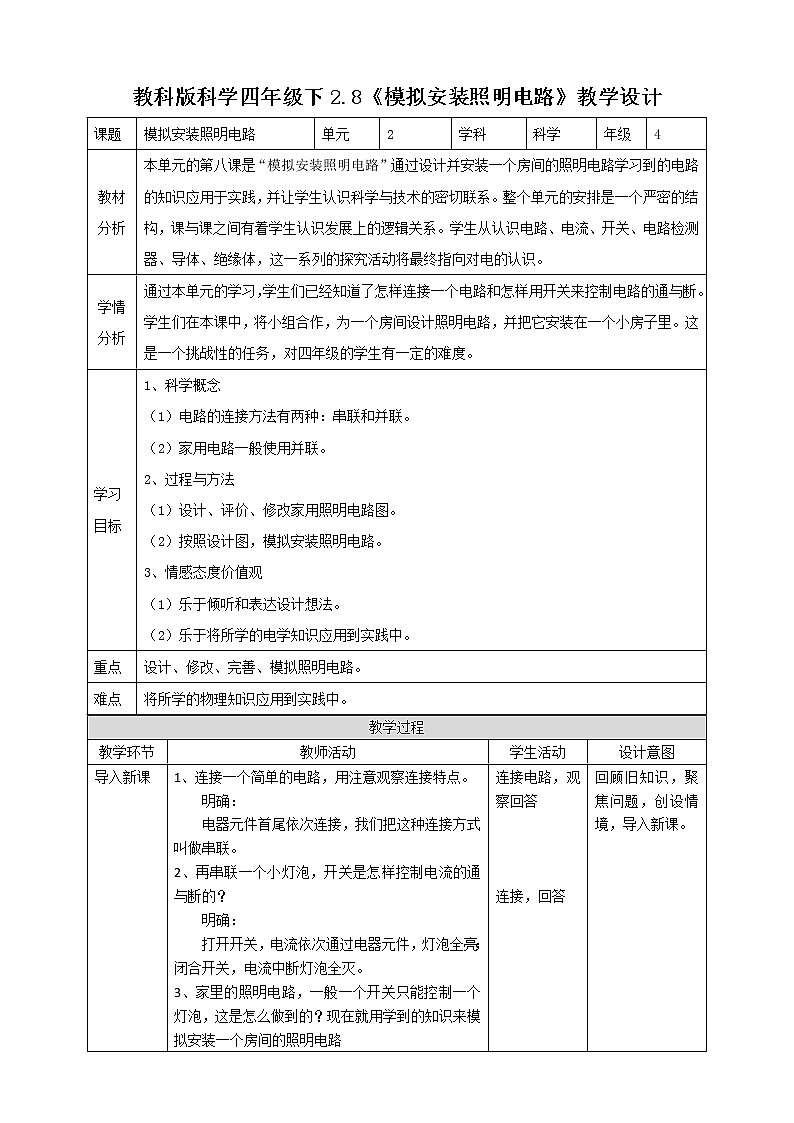

这是一份小学教科版 (2017)8.模拟安装照明电路图文课件ppt，文件包含28《模拟安装照明电路》课件ppt、28《模拟安装照明电路》教案doc、28模拟安装照明电路mp4、串联和并联璀璨的东方之珠mp4等4份课件配套教学资源，其中PPT共28页， 欢迎下载使用。

连接一个简单的电路，用注意观察连接特点。
电器元件首尾依次连接，我们把这种连接方式叫做串联。
再串联一个小灯泡，开关是怎样控制电流的通与断的？
打开开关，电流依次通过电器元件，灯泡全亮；闭合开关，电流中断灯泡全灭。
家里的照明电路，一般一个开关只能控制一个灯泡，这是怎么做到的？现在就用学到的知识来模拟安装一个房间的照明电路。
①阐明小组设计的合理性②倾听他人意见③修正和优化小组的设计方案
①照明灯和开关在床头，方便使用②书桌在窗户前，白天光线好 ③阅读灯和开关在书桌前，便于学习
照明灯开关离门太远，不便于进门开灯
照明灯开关安在门口，阅读灯安装在床头附近

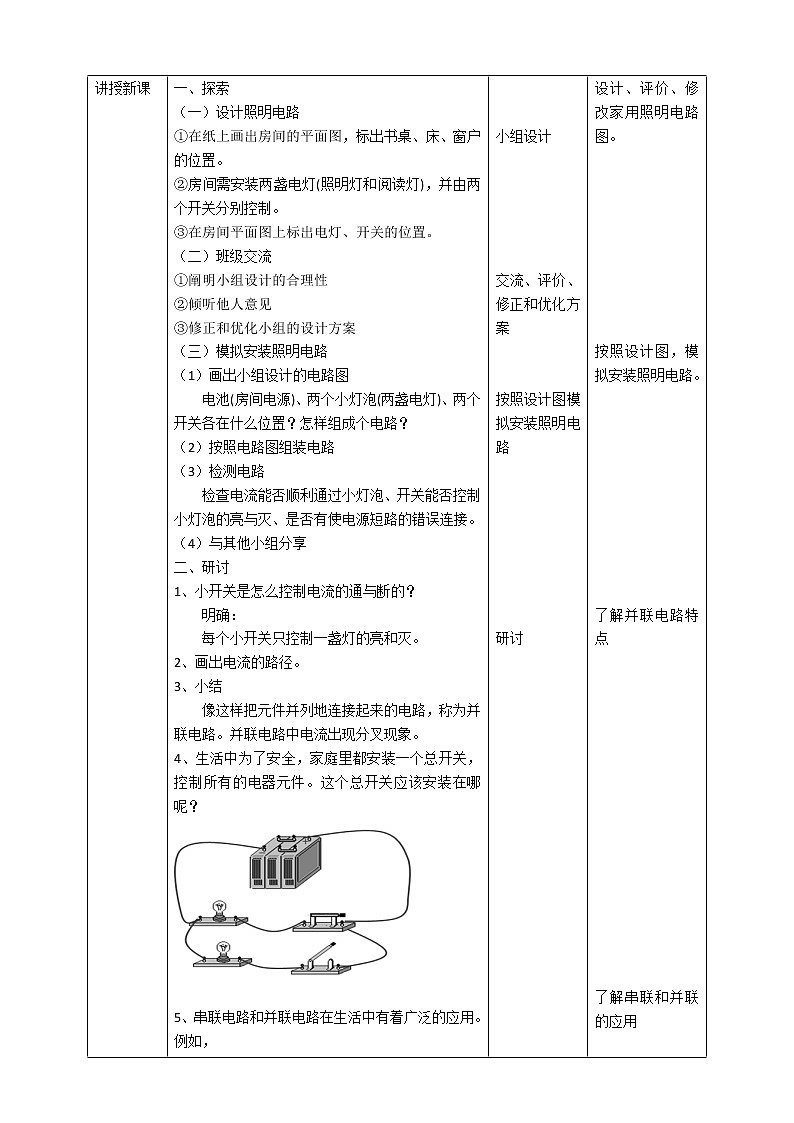

（三）模拟安装照明电路
电池(房间电源)、两个小灯泡(两盏电灯)、两个开关各在什么位置？怎样组成个电路？
（1）画出小组设计的电路图
（2）按照电路图组装电路
检查电流能否顺利通过小灯泡、开关能否控制小灯泡的亮与灭、是否有使电源短路的错误连接。
小开关是怎么控制电流的通与断的？
每个小开关只控制一盏灯的亮和灭。
像这样把元件并列地连接起来的电路，称为并联电路。并联电路中电流出现分叉现象。
生活中为了安全，家庭里都安装一个总开关，控制所有的电器元件。这个总开关应该安装在哪呢？
家用电器如吹风机、电扇、电饭煲等都是有开关的，它们的开关对其他用电器不造成任何影响，它们之间是并联。
串联电路和并联电路在生活中有着广泛的应用。
圣诞夜里，挂在圣诞树上的小彩灯，亮灭同步，一个开关就可以将它们全部控制，这是典型的串联电路。
1.在电路板上，有两个灯泡正在发光，当取下一个，另一个就不亮了，这条电路是( ) A.并联电路 B.串联电路 C.无法判断2.下面是不同电路连接图，属于并联的是（ ）
3.下图是小明组装的电路。当电路接通时，电铃发出响声，但灯泡却没有发光。灯泡不发光的原因是（ ） A.电路中没有安装开关 B.电池中没有电流产生 C.灯泡没有处在回路中 D.电铃使用了更多的电
4.下列电路示意图中，开关安装错误的是( )5.下图中A、B、C是三个同一型号的灯，最亮的是（ ）
家庭电路中的插座可以方便地给电视机、电冰箱、洗衣机以及可以移动的家用电器供电，有二孔和三孔之分。每个插座等同于用电器，与其他用电器互不干扰。
三孔插座剩余一孔是接地用的当电路中接入带金属外壳的电器，如电冰箱，万一用电器的外売和电源火线之间的绝缘损坏，使外壳带电，也会从接地导线流走，人体接触电器也不会有危险了。这和高大建筑物上的“避雷针”相似。
通过这节课的学习，我们知道家用电器一般都是并联电路，电流出现分叉现象。通过设计、修改照明电路图纸，合作模拟安装照明电路，把所学的电学知识应用到实践中去。
